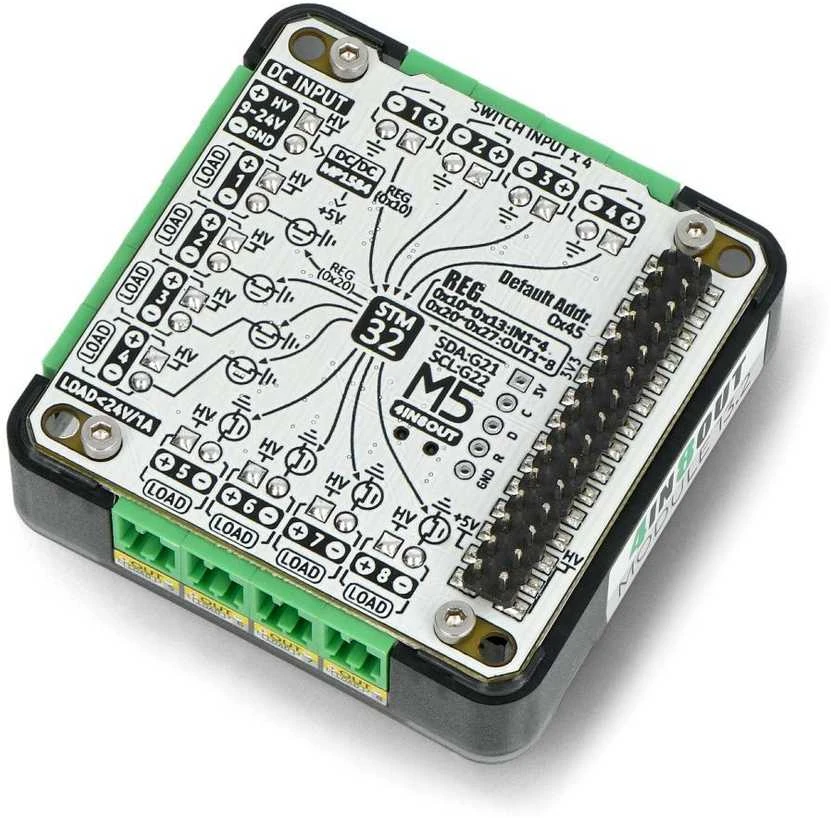

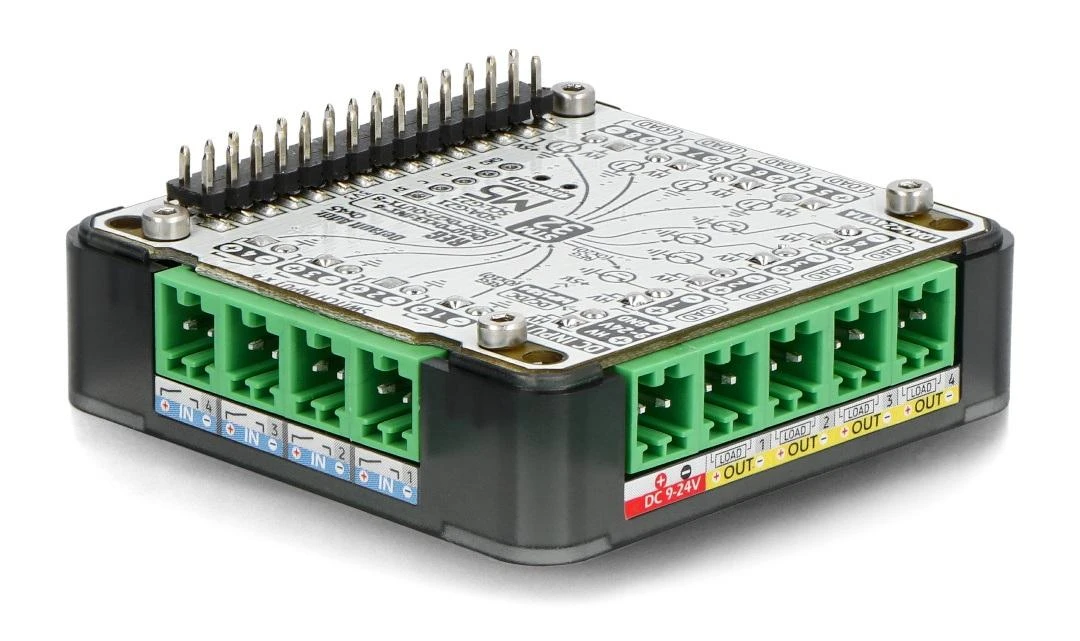

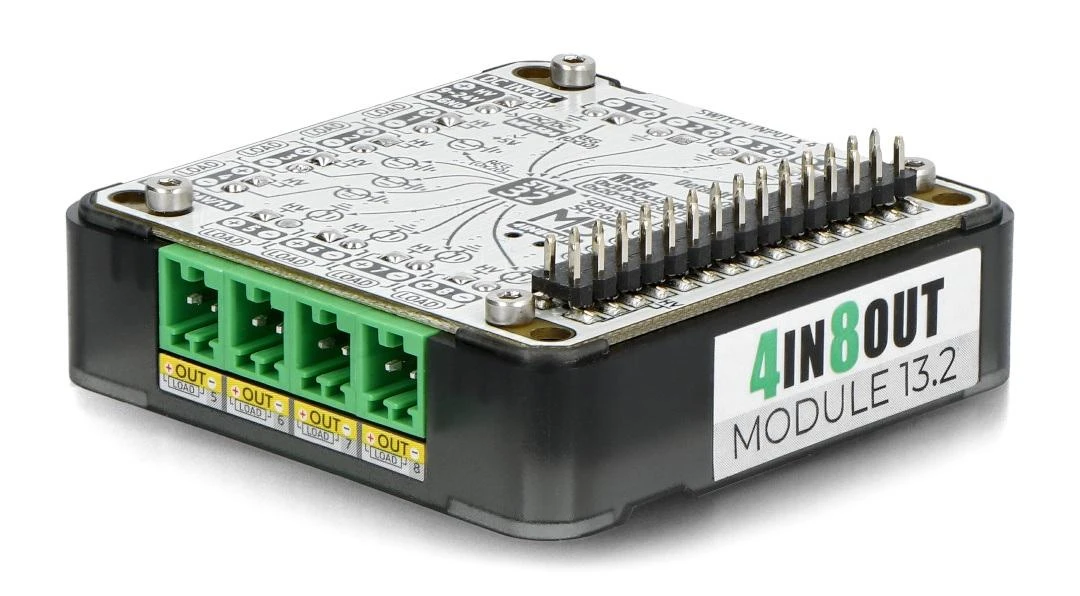

Daugiakanalis 4IN8OUT DC valdiklis - STM32F030 - M5Stack M122

4IN8OUT yra daugiakanalis DC valdiklis su STM32F030 lustu. Naudotojui siūlomi net 4 įvesties kanalai, kurie gali veikti kaip jungikliai, ir net 8 MOS išvesties kanalai. Priedėlis maitinamas 9-24 V nuolatinės srovės įtampa, sistemos viduje taip pat yra DC/DC keitiklis, kuris sumažina įtampą iki 5 V. Daugiakanalis 4IN8OUT yra išplėtimas, skirtas kūrimo moduliams M5Stack Core Basic, M5Stack Fire ir M5Stack Core2. Rinkinyje taip pat yra sraigtinės jungtys, prie kurių lengva prijungti periferinius įrenginius.

Pagrindinės savybės:

• Suderinamas su M5Stack Core Basic, M5Stack Fire ir M5Stack Core2 kūrimo moduliais
• Integruotas STM32F030 kaip įvesties/išvesties lustas, I2C ryšys su galimybe keisti adresą

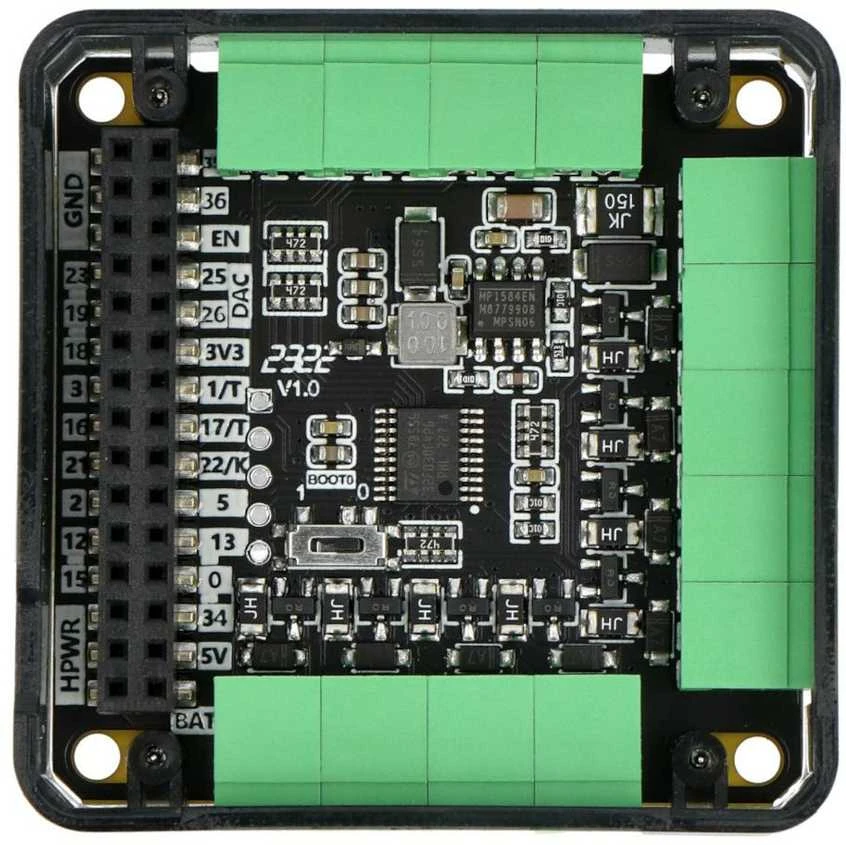

• Turi vidinį MP1584 įtampos keitiklį, nuo 9 V iki 24 V -> 5 V DC/DC
• Išėjimo apkrova < 1 A vienam kanalui
• Įrengta net 12 kanalų - 4 įėjimai ir 8 išėjimai
• Naudojamas kaip daugiakanalis valdiklis, pavyzdžiui, relės, vožtuvo, vienfazio variklio, vieno šviesos diodo

• Įėjimo įtampos diapazonas: nuo 9 V iki 24 V
• Kanalų skaičius: 12
• Įėjimų skaičius: 4
• Išėjimų skaičius: 8
• Išėjimų apkrova: < 1 A vienam kanalui
• Sąsaja: I2C magistralė

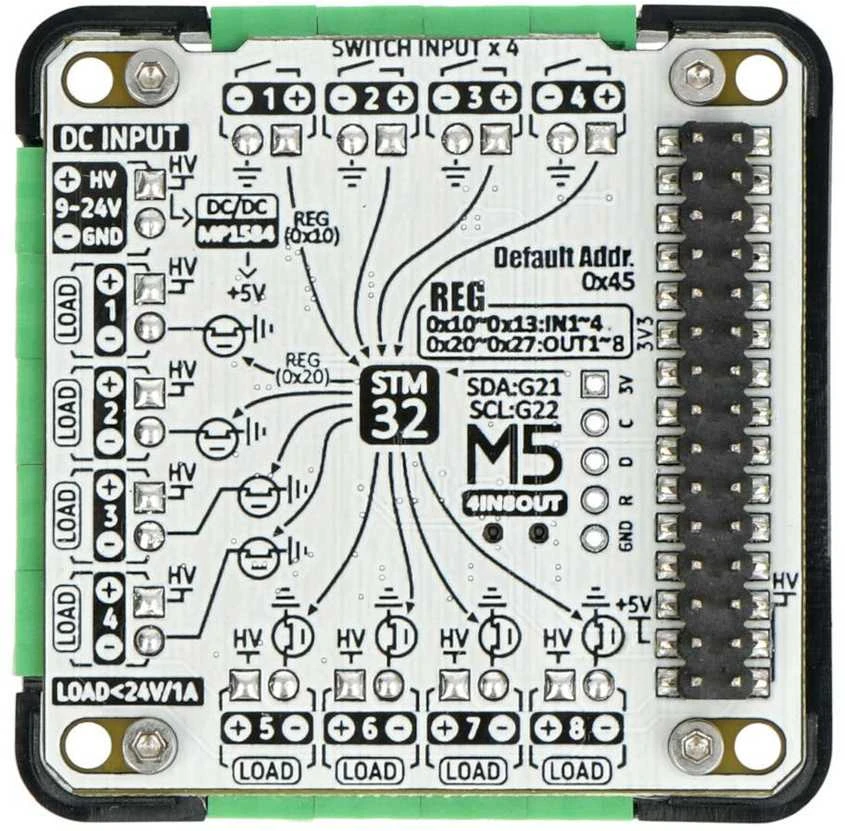

• Sąsajos adresas: numatytasis 0x45, galima keisti keičiant 0xF0 registrą
• Modulio matmenys: 54 x 54 x 13 mm
• Svoris: 21,9 g

• Daugiakanalis 4IN8OUT - daugiakanalis DC valdiklis - STM32F030 - 1 vnt

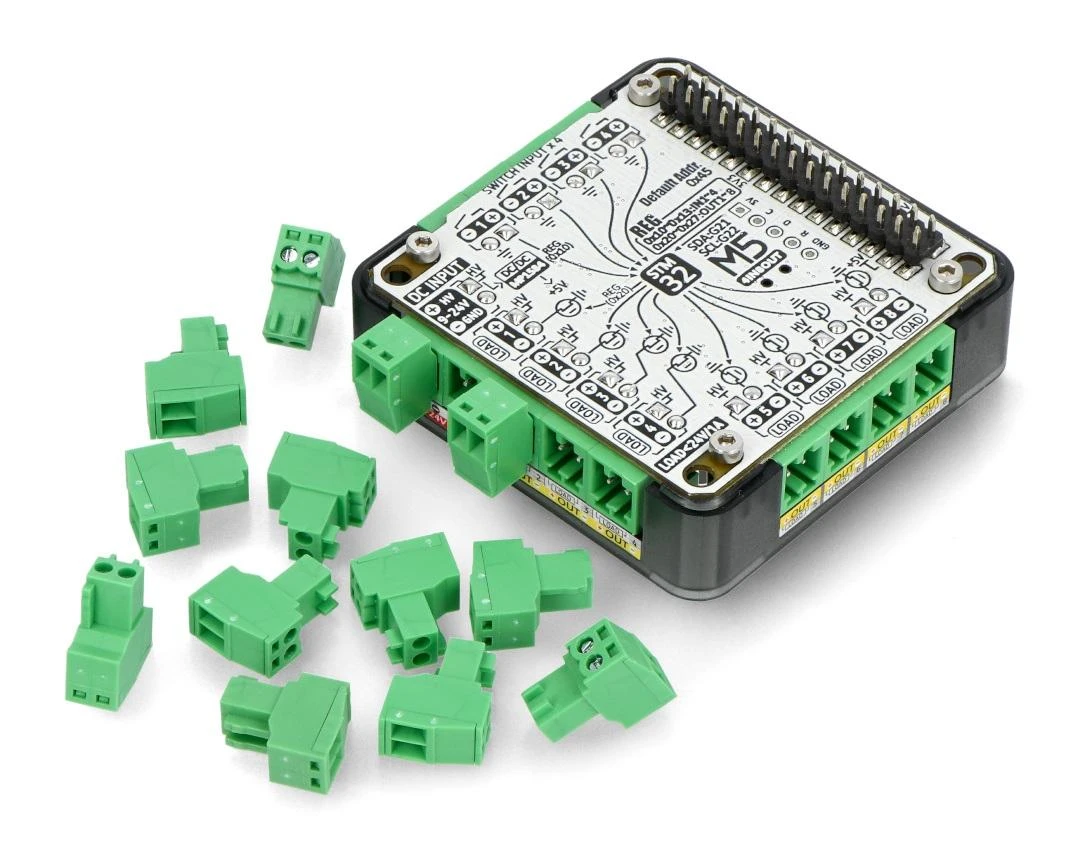

• 2 kontaktų sraigtiniai gnybtai - 13 vnt
