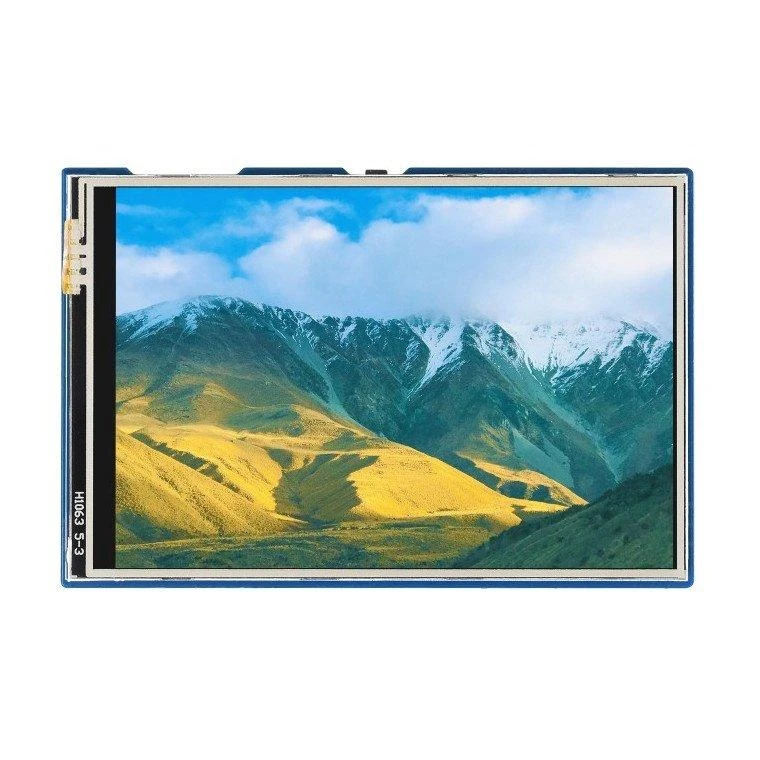

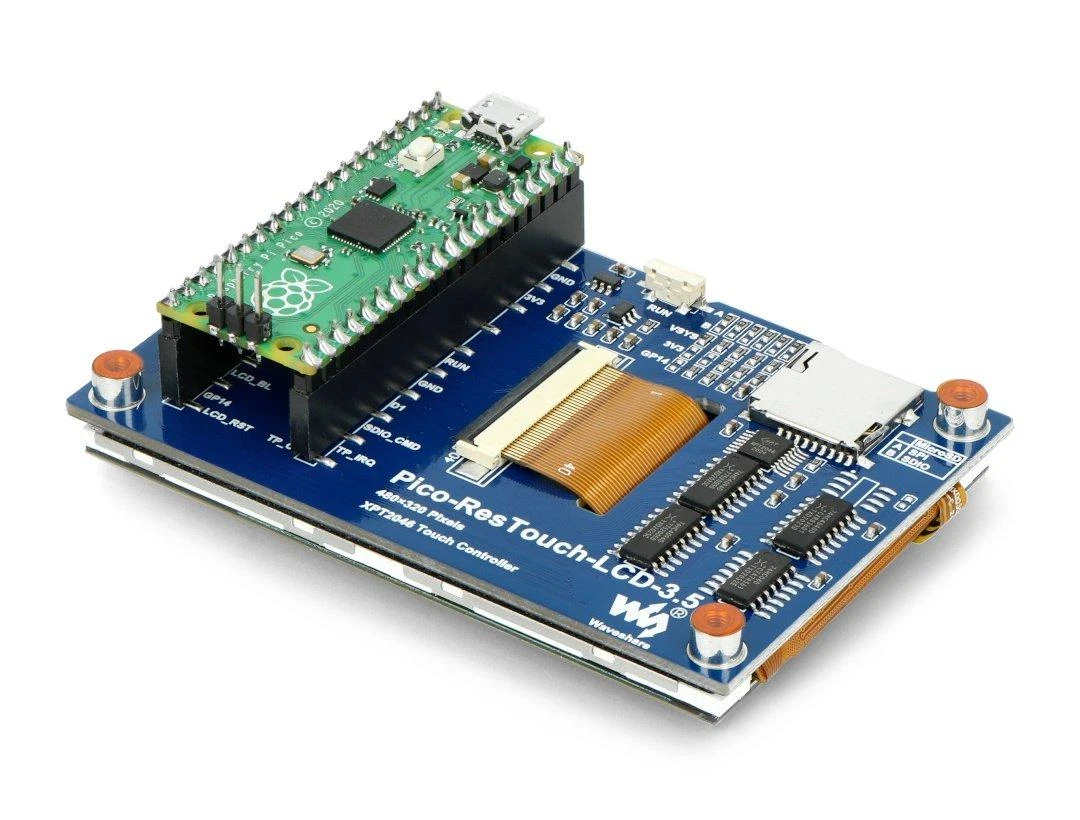

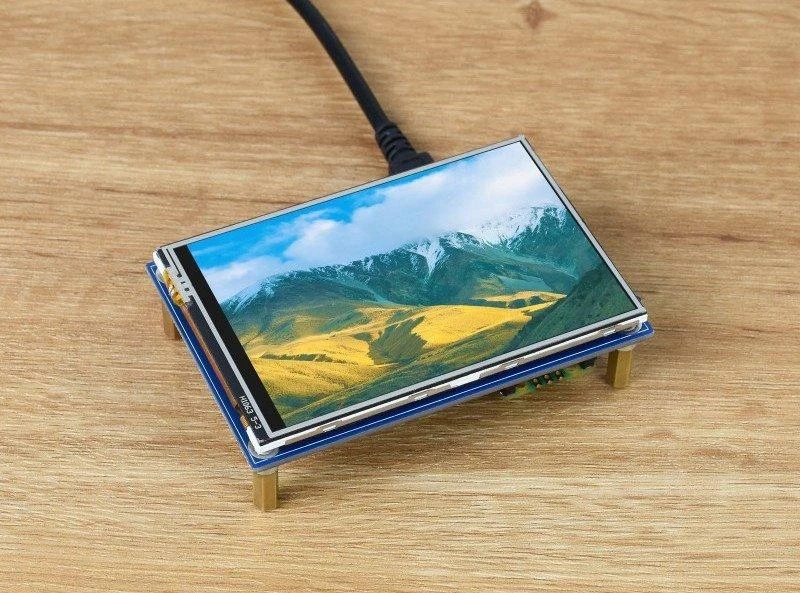

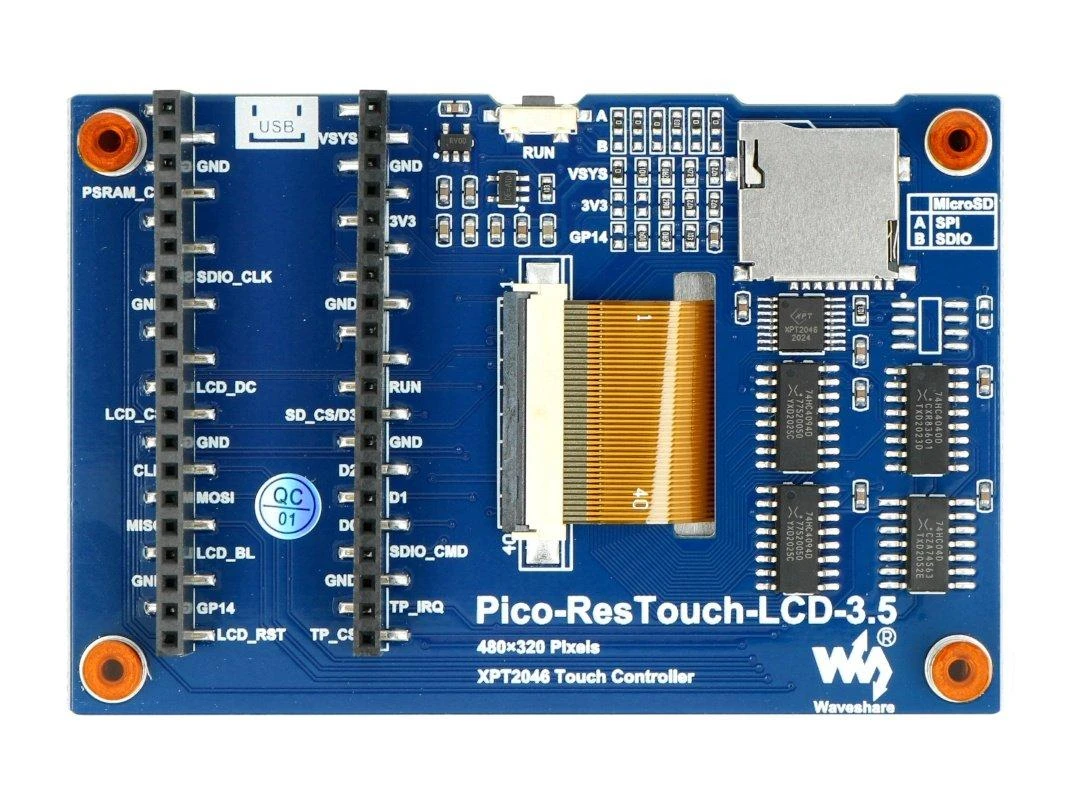

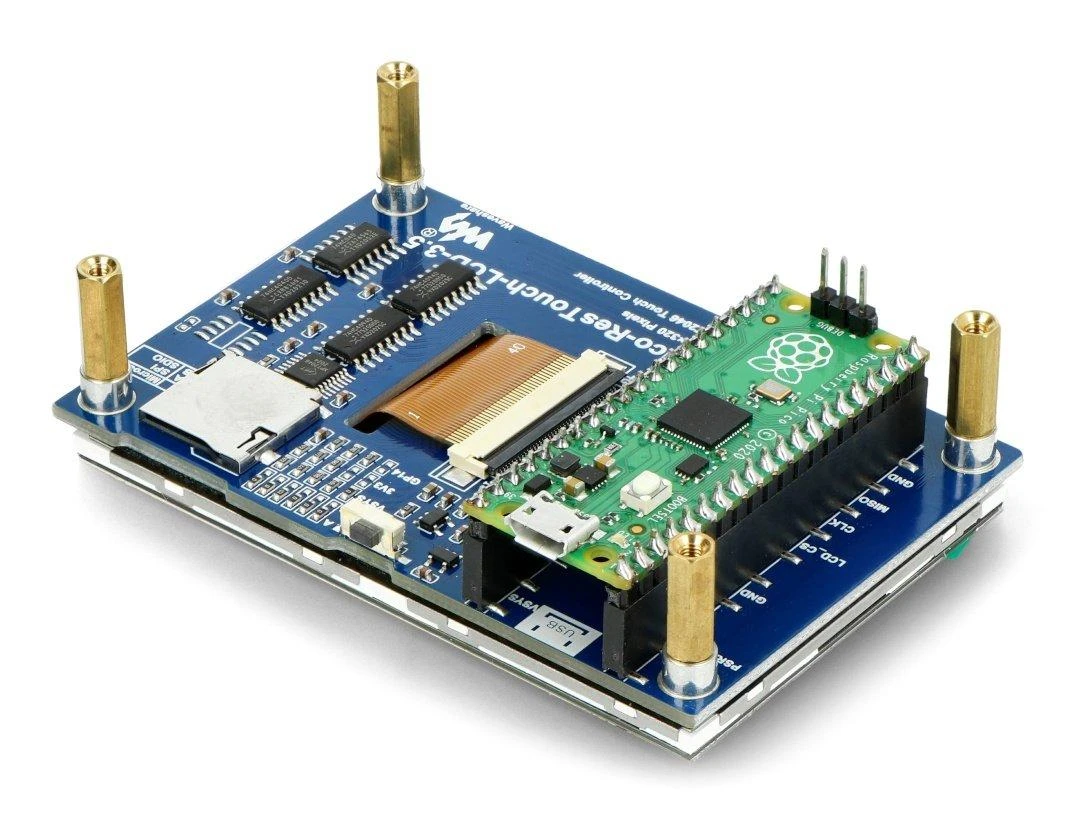

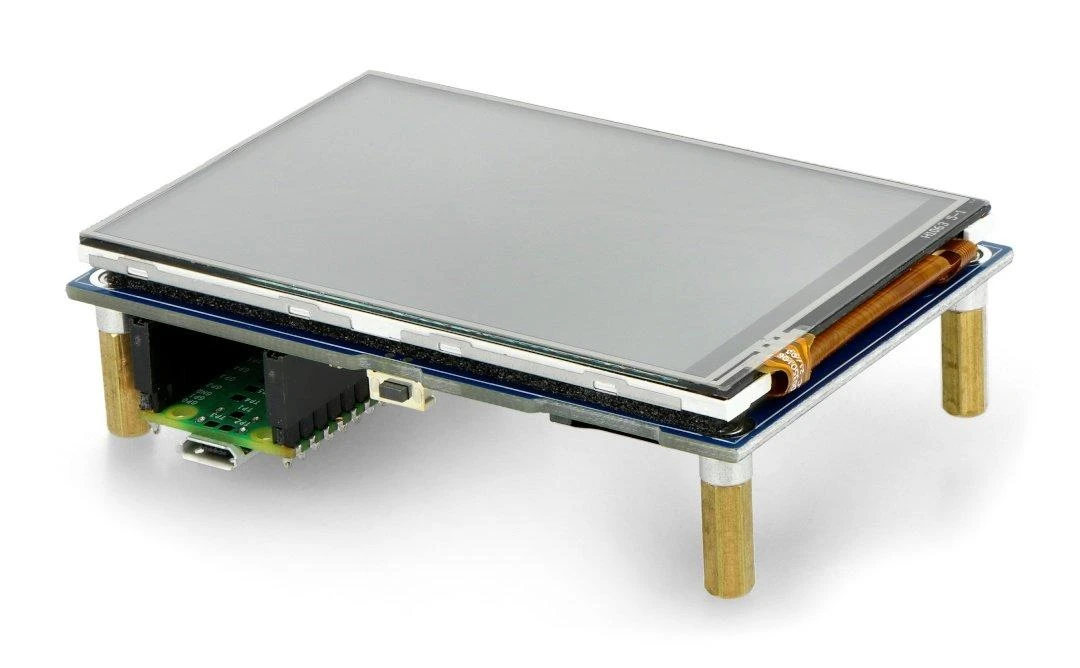

Waveshare pagamintas IPS ekranas, skirtas dirbti su Raspberry Pi Pico plokšte. Ekrano pagrindas yra ILI9488 lustas su XPT2046 varžiniu jutikliniu valdikliu ir palaiko ryšį per SPI sąsają. Ekrano įstrižainė yra 3,5”, o jo skiriamoji geba yra 480x320px. Jis gali rodyti 65 tūkstančius spalvų, įtrauktų į RGB gamą. Vieno pikselio dydis yra 0,153 x 0,153 mm. Plokštėje taip pat yra microSD kortelės lizdas.

Specifikacijos:

Darbinė įtampa: 5 V
Sąsaja: SPI
Ekrano tipas: IPS
Sistema: ILI9488
Jutiklinis valdiklis: XPT2046
Prisilietimas: atsparus
Įstrižainė: 3,5"
Raiška: 480x320px
Ekrano dydis: 73,44 x 48,96 mm
Modulio matmenys: 86 x 57,20 mm

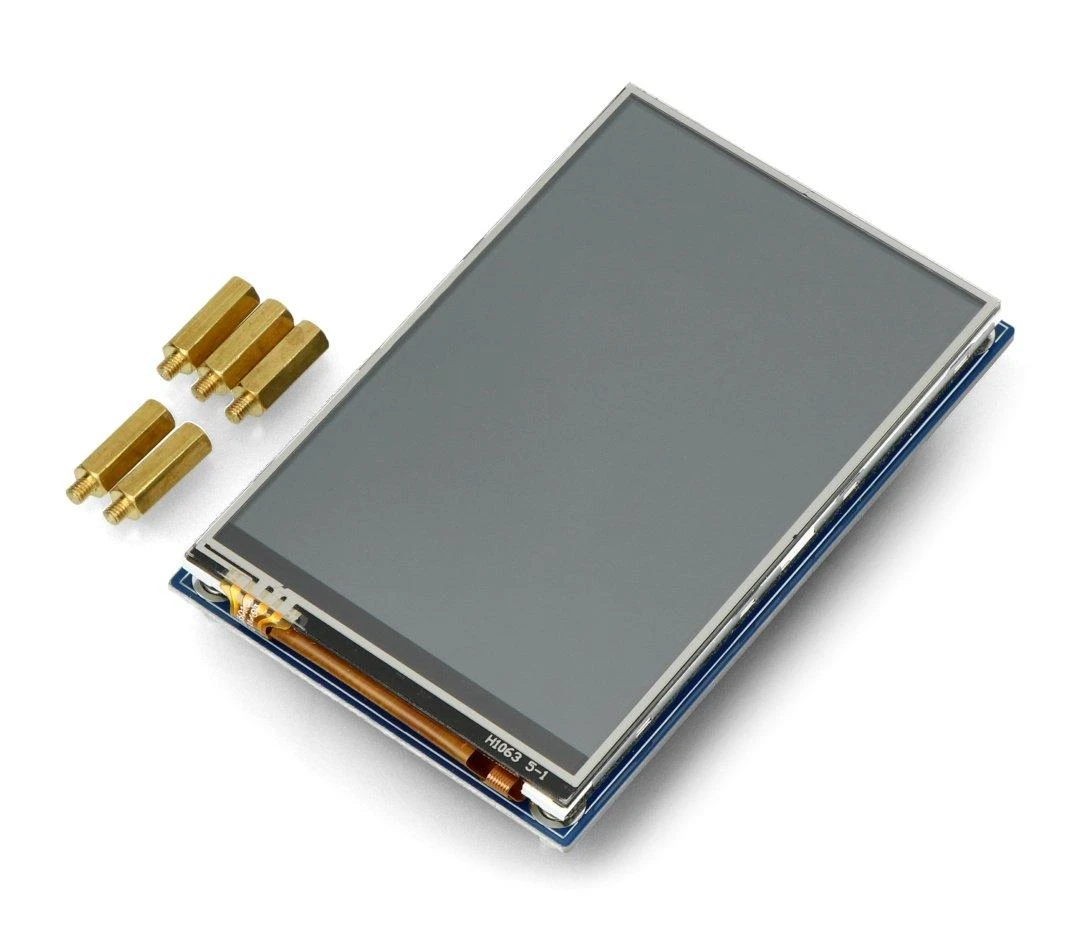

Komplekte:

3,5” ekranas
4x tarpiklis

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Waveshare
Modelis

WSR-19714
Modelio pavadinimas

AN-19714

Gamintojas Waveshare

Atsiliepimų nėra

Atsiliepimų politika

1. Ar šis 3,5 colių ekranas suderinamas su Raspberry Pi Pico?

Taip, šis Waveshare ekranas yra specialiai sukurtas dirbti su Raspberry Pi Pico plokšte. Jungtis vyksta per SPI sąsają, o ekrano valdymui naudojamas ILI9488 lustas. Įrenginys lengvai prijungiamas ir yra puikus pasirinkimas įvairiems Pico projektams, reikalaujantiems vaizdo išvesties.

2. Kokią spalvų galią turi šis mažas IPS modulis?

Šis 3,5 colių ekranas gali atvaizduoti iki 65 tūkstančių spalvų RGB paletėje. Aukštos kokybės IPS technologija užtikrina gerą spalvų atkūrimą ir platų matymo kampą. Toks spalvų kiekis yra pakankamas daugeliui elektronikos projektų, tokių kaip žaidimų konsolės ar informaciniai skydai.

3. Kaip veikia jutiklinis prisilietimas šioje plokštėje?

Prisilietimo funkciją valdo atsparus varžinis jutiklinis valdiklis XPT2046. Jis reaguoja į slėgį ir yra suderinamas su įprastais stilais. Valdymas per SPI sąsają yra paprastas, todėl šis ekranas tinka interaktyviems taikymams, kur reikia tikslaus įvesties valdymo.

4. Kokios yra šio displejaus fizinės charakteristikos?

Aktyvios ekrano zonos dydis yra 73,44 x 48,96 mm, o vieno pikselio dydis – 0,153 x 0,153 mm. Viso modulio matmenys – 86 x 57,20 mm. Kompaktiškas dydis ir įmontuotas microSD kortelės lizdas leidžia lengvai integruoti įrenginį į nešiojamus arba stacionarius įrenginius.

5. Kokia įtampa reikalinga šiam LCD ekranui veikti?

Veikimui reikalinga 5 voltų maitinimo įtampa. Toks standartinis parametras supaprastina jungtį prie įprastų maitinimo šaltinių ar mikrokontrolerių. Tai patikima ir energiją taupanti konfigūracija, kuri puikiai tinka namų gamintojų ir mokymosi projektams.
