Techninės specifikacijos:

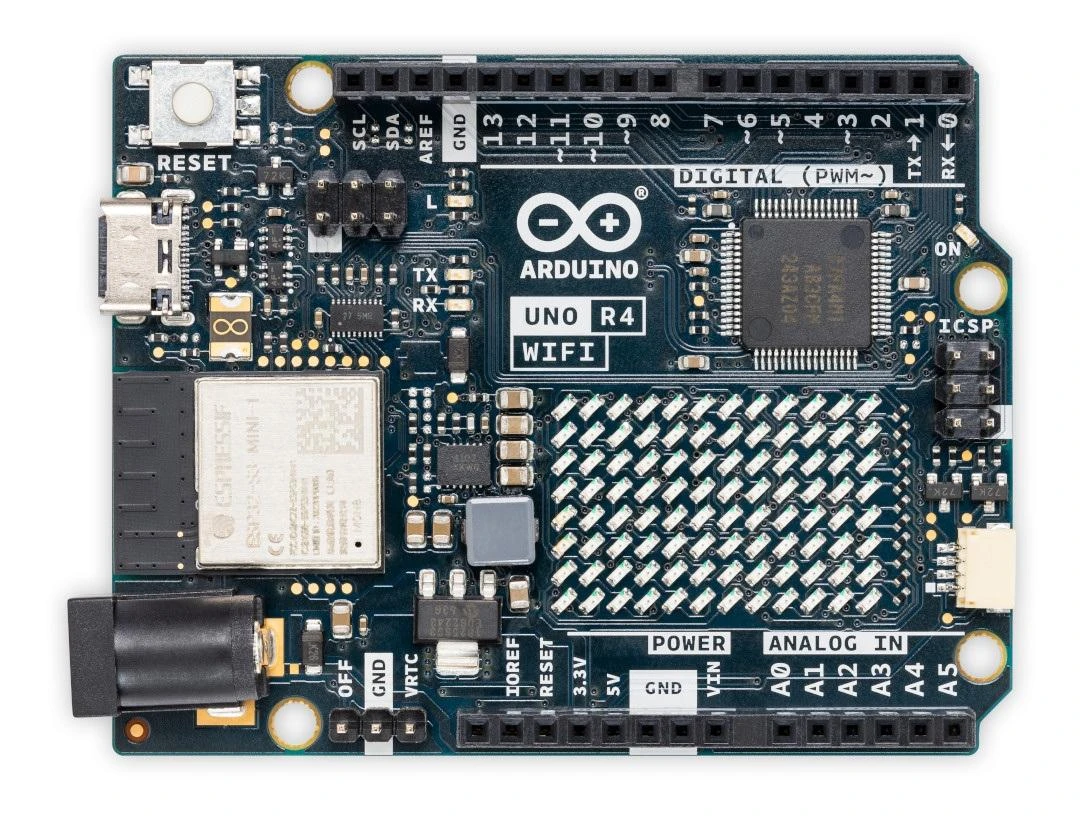

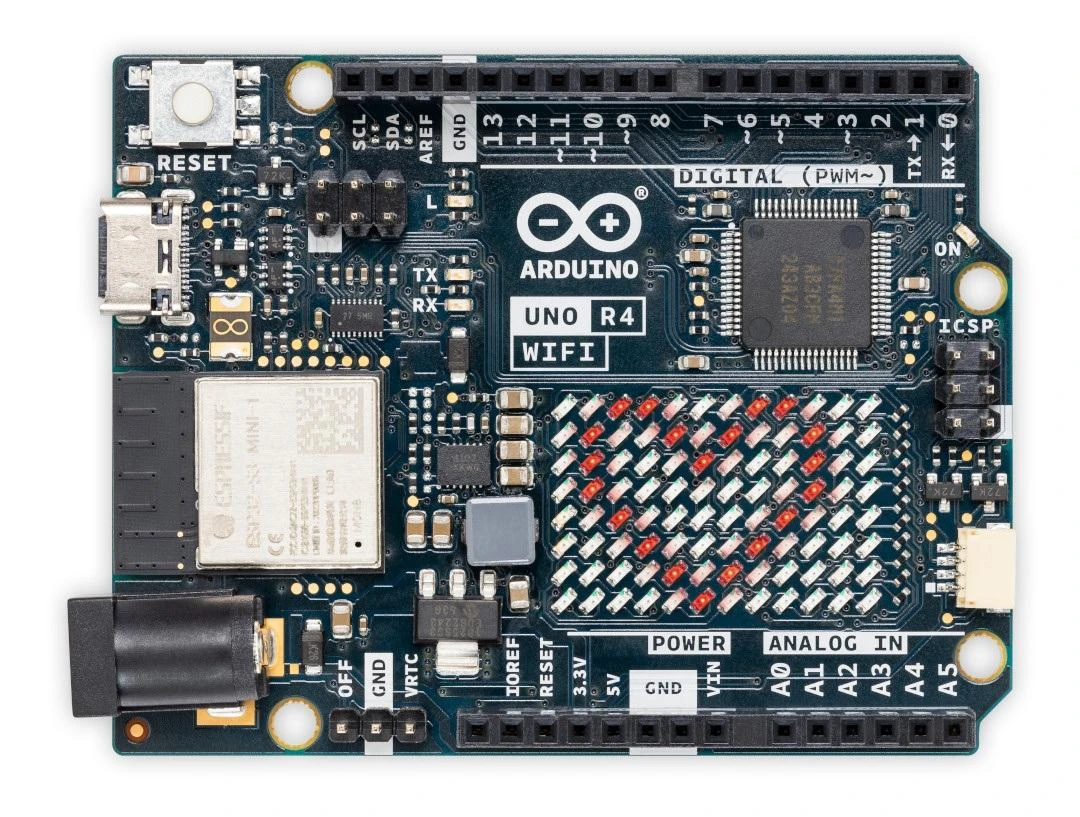

Plokštės pavadinimas	Arduino® UNO R4 WiFi
Mikrovaldiklis	Renesas RA4M1 (Arm® Cortex®-M4)
USB-C®	Programavimo prievadas
Skaitmeniniai įvesties / išvesties kontaktai	14
Analoginės įvesties kontaktai	6
DAC	1
PWM kontaktai	6
UART	Taip, 1x
I2C	Taip, 1x
SPI	Taip, 1x
CAN	Taip 1 CAN magistralė
Grandinės darbinė įtampa	5 V (ESP32-S3 - 3,3 V)
Įvesties įtampa (VIN)	6-24 V
Nuolatinė srovė vienam įvesties / išvesties kontaktui	8 mA
Pagrindinė šerdis	48 MHz
ESP32-S3	iki 240 MHz
RA4M1	256 kB Flash, 32 kB RAM
ESP32-S3	384 kB ROM, 512 kB SRAM

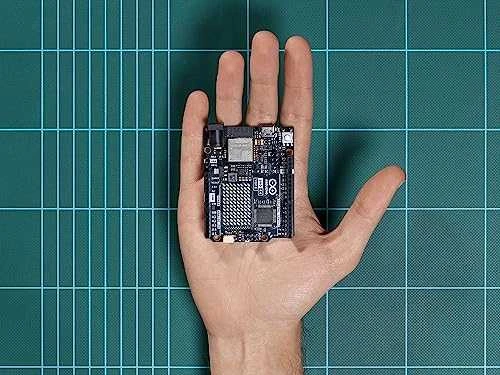

Plotis	68,85 mm
Ilgis	53,34 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Arduino
Modelio pavadinimas

‎ABX00087

Atsiliepimų nėra

Atsiliepimų politika

1. Kuo Arduino UNO R4 WiFi skiriasi nuo senesnių versijų?

Ši plokštė turi galingesnį Renesas RA4M1 mikrovaldiklį su 48 MHz dažniu ir atskirą ESP32-S3 modulį belaidžiam ryšiui. Naujasis valdiklis suteikia geresnį našumą ir daugiau atminties. Be to, pridedamas CAN magistralės palaikymas, o programavimui naudojamas modernus USB-C jungtis.

2. Kokias ryšio galimybes suteikia ši plokštė?

Plokštėje integruotas ESP32-S3 modulis užtikrina WiFi ir Bluetooth ryšį. Be belaidžio ryšio, įrenginys palaiko standartinius protokolus: vieną UART, I2C ir SPI sąsają. Šios prijungimo galimybės leidžia lengvai jungti įvairius jutiklius, ekranus ar kitus periferinius įrenginius.

3. Kiek kontaktų turi ši mikrokontrolerio plokštė?

Valdiklio lenta turi 14 skaitmeninių įvesties/išvesties kaiščių, iš kurių 6 gali veikti PWM režimu. Yra ir 6 analoginės įvesties kontaktai bei vienas DAC išėjimas. Šis kontaktų skaičius yra pakankamas daugeliui elektronikos projektų, tokių kaip robotų valdymas ar automatikos sistemos.

4. Kokią įtampą reikia tiekti šiam įrenginiui?

Pagrindinė grandinė veikia esant 5 voltų įtampai, o integruotas ESP32-S3 modulis – 3,3 V. Maitinimo šaltinis gali būti prijungtas per VIN kaištį, leidžiantį 6–24 V įtampą. Toks maitinimo diapazonas leidžia naudoti įvairius akumuliatorius ar maitinimo adapterius.

5. Ar šią plokštę galima programuoti naudojant USB-C?

Taip, programavimui ir komunikacijai su kompiuteriu naudojamas modernus USB-C tipo jungtis. Šis standartinis jungtis yra patogus ir patikimas. Jis naudojamas ne tik kodo įkėlimui, bet ir suteikia maitinimą bei duomenų perdavimo kanalą tarp plokštės ir asmeninio kompiuterio.
