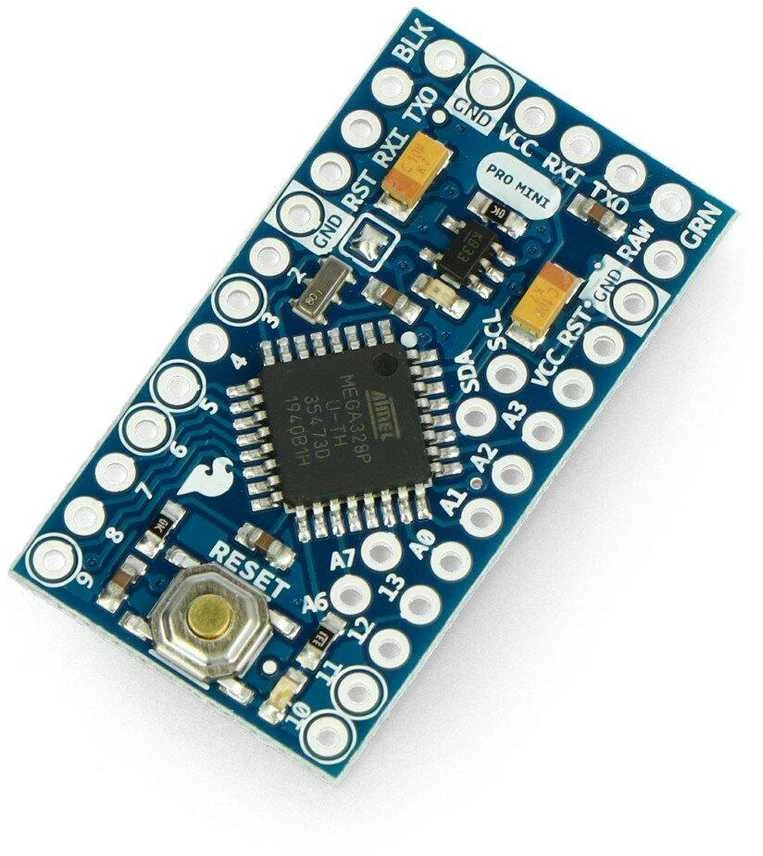

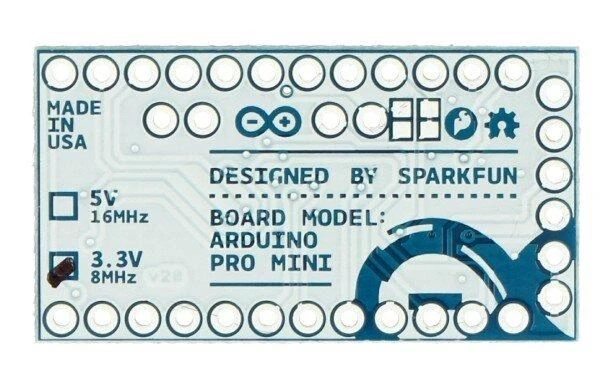

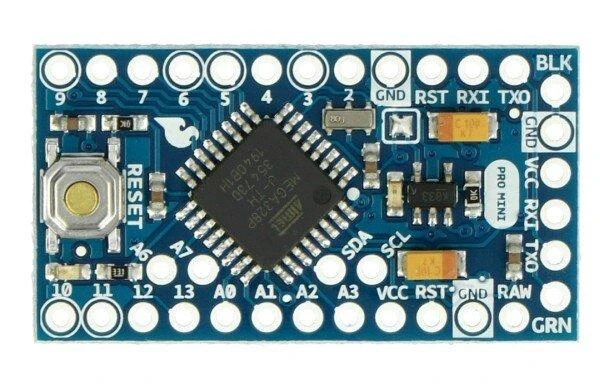

Arduino Pro Mini sukurtas pagal populiarų Uno modulį. Plokštėje mikrovaldiklis ATmega328 su 14 skaitmeninių įvesties / išvesties elementų, iš kurių 6 gali būti naudojami kaip PWM išėjimai (pvz., variklio valdymui) ir 8 analoginiai įėjimai. Sistema veikia su 8 MHz dažnio laikrodžio signalu, darbinė įtampa yra 3,3 V, turi 32 KB atmintinę ir 2 KB SRAM.

Specifikacijos:

Maitinimo įtampa: nuo 3,35 V iki 12 V
Mikrovaldiklis: ATmega328

Maksimalus laikrodžio dažnis: 8 MHz
SRAM: 2 KB
Atmintinė: 32 KB (5 KB yra skirta bootloader)
EEPROM: 1 KB

Kaiščiai I/O: 14
PWM kanalai: 6
Analoginių įėjimų skaičius: 8
Nuoseklios sąsajos: UART, SPI, I2C
Išoriniai pertraukimai
Apsauga nuo per didelio srovės tiekimo
Modulis pagamintas ant laminato, 0,8 mm storio
Svoris - mažesnis nei 2 g
Matmenys: 33 x 18 mm

Nuorodos:
Gamintojo puslapis

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Sparkfun
Modelis

AN-01596
Modelio pavadinimas

AN-01596

Gamintojas Sparkfun
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokius projektus geriausia kurti su šiuo moduliu?

Šis kompaktinis valdiklio modulis puikiai tinka mažų matmenų ir lengvų įrenginių kūrimui. Dėl 3,3V įtampos ir 8 MHz dažnio jis yra optimalus pasirinkimas neperkrautiems projektams, pavyzdžiui, jutiklių stotims ar mažiems robotams. Jo mažas svoris ir dydis leidžia įdiegti įrenginį į labai ribotą erdvę.

2. Kaip maitinti Arduino Pro Mini 3.3V modulį?

Plokštę galima maitinti per 3.3V kaištį arba per RAW įvestį, kuriai tinka nuo 3.35V iki 12V įtampa. Valdiklio sistemai reikalinga stabilizuota 3,3 voltų maitinimo šaltinio įtampa. Įrenginys turi apsaugą nuo per didelio srovės tiekimo, kas padidina jo patikimumą naudojant įvairius maitinimo adapterius.

3. Kiek atminties turi šis mikrovaldiklio modulis?

Šis įrenginys turi 32 KB talpos atmintinę, skirtą programos kodui, ir 2 KB SRAM, skirtą duomenims apdorojant. Papildomai yra 1 KB EEPROM, kurioje galima saugoti nustatymus net išjungus maitinimą. Tokie resursai pakanka daugeliui automatizavimo ir valdymo užduočių, nereikalaujančių didelių duomenų buferių.

4. Kiek skaitmeninių ir analoginių kaiščių jis turi?

Valdiklis siūlo 14 universalių skaitmeninių įėjimo/išėjimo kaiščių, iš kurių 6 gali generuoti PWM signalą. Analoginiams matavimams yra 8 specialūs įėjimai. Šis kaiščių išdėstymas leidžia prijungti daugybę papildomų komponentų, tokių kaip varikliai, mygtukai, jutikliai ir ekranai, vienu metu.

5. Kokios komunikacijos sąsajos čia palaikomos?

Modulis palaiko standartines UART, SPI ir I2C ryšio protokolų sąsajas. Tai suteikia lankstumo jungiantis prie kitų elektroninių komponentų, pavyzdžiui, ekranų, atminties kortelių ar išorinių modulių. Įdiegtos nuosekliosios sąsajos leidžia lengvai praplėsti sistemos funkcionalumą reikiama kryptimi.
