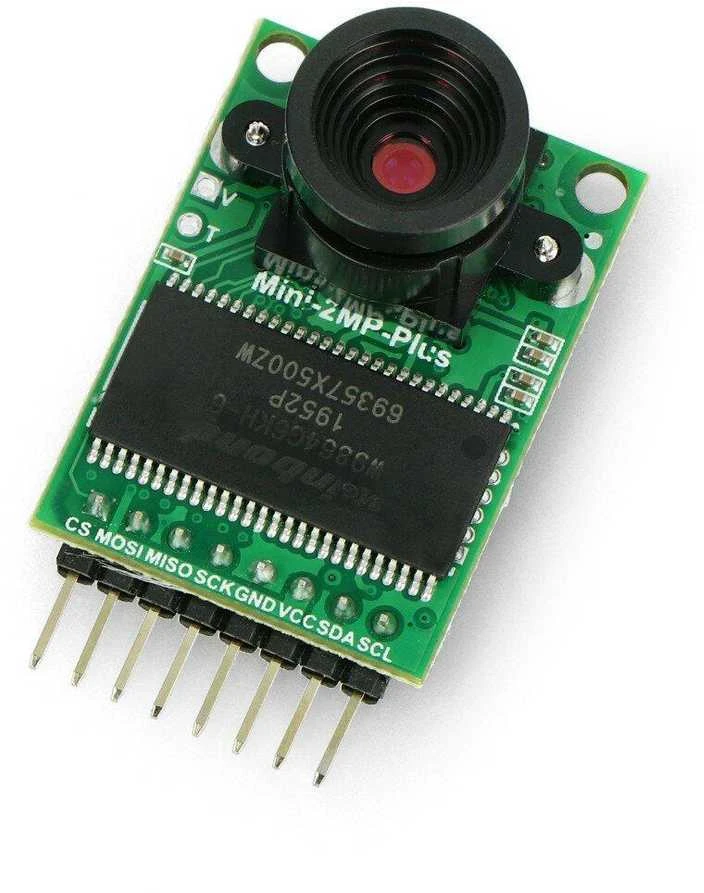

Arduino 2 MPx kameros modulis, kurio skiriamoji geba yra 1600x1200px ir greitis iki 60 kadrų per sekundę. Tai praplečia sistemos galimybes, pavyzdžiui, mikrovaldiklius Arduino, STM32 ir minikompiuterius Raspberry Pi, su galimybe fotografuoti ir įrašyti vaizdo įrašus. Arducam mini OV2640 veikia esant 3,3 V ir 5 V įtampai, sąveikauja per SPI, jautrumas yra 0,6 V/(liuksai/s), matymo kampas 25°, objektyvas 1/4".

Specifikacijos:

Darbinė įtampa: 3,3 V / 5 V
Skiriamoji geba: 1600x1200px (2 MPx)
Kadrų skaičius per sekundę:

iki 60 kadrų per sekundę CIF
iki 30 kadrų per sekundę SVGA
iki 15 kadrų per sekundę SXGA / UXGA

Objektyvo dydis: 1/4"
Objektyvo tvirtinimas: CS-mount / M12
Jautrumas: 0,6 V/(liuksai/s)
Matymo kampas: 25°
Išvesties formatai:

422/420 YUV / YCbCr 422
RGB565/555
Suspausti 8 bitų duomenys
8/10 bitų RAW RGB duomenys

Jutiklio konfigūracija per I2C magistralę
Modulio matmenys: 35 × 25 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Arducam
Modelis

AN-06556
Modelio pavadinimas

AN-06556

Gamintojas Arducam
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

1. Su kuriais įrenginiais suderinamas šis kameros modulis?

Šis Arducam modulis praplečia galimybes daugeliui atviro kodo platformų. Jis veikia su mikrovaldikliais Arduino, STM32 ir minikompiuteriu Raspberry Pi, suteikdamas galimybę kurti projektus su vaizdo fiksavimu. Ryšys su pagrindiniu įrenginiu užtikrinamas per SPI sąsają, o darbinei įtampai pakanka 3,3 V arba 5 V.

2. Kokią vaizdo raišką gali užfiksuoti ši kamera?

Modulis užfiksuoja vaizdą iki 2 megapikselių skiriamosios gebos. Maksimalus vaizdo dydis yra 1600x1200 pikselių, kas leidžia gauti pakankamai detalią nuotrauką ar kadrą. Skirtingi rezoliai palaiko ir skirtingą kadrų dažnį, pavyzdžiui, iki 15 kadrų per sekundę esant pilnai raiškai.

3. Kokį maksimalų kadrų dažnį palaiko šis kameros blokas?

Vaizdo įrašymo greitis priklauso nuo nustatytos raiškos. Aukščiausias 60 kadrų per sekundę greitis pasiekiamas naudojant mažesnę CIF raišką. Esant didesnei raiškai, greitis sumažėja, pavyzdžiui, iki 30 kadrų/s SVGA režime, kas tinka įvairioms aplikacijoms.

4. Kaip šis kameros elementas jungiasi prie valdiklio?

Prijungimas prie pagrindinės plokštės vyksta naudojant SPI duomenų magistralę. Jutiklio konfigūracijai ir nustatymams keisti naudojama I2C sąsaja. Toks dvigubas ryšio būdas užtikrina greitą vaizdo duomenų perdavimą ir patogų modulio valdymą per programinį kodą.

5. Kokios yra šio modulio pagrindinės optinės savybės?

Pagrindinės optinės charakteristikos apima 25 laipsnių matymo kampą ir 1/4 colio dydžio objektyvą. Jautrumas yra 0,6 V/(liuksas/sekundė), o objektyvą galima keisti, nes jis turi standartinį CS-mount / M12 tvirtinimą, suteikiantį lankstumą projektams.
