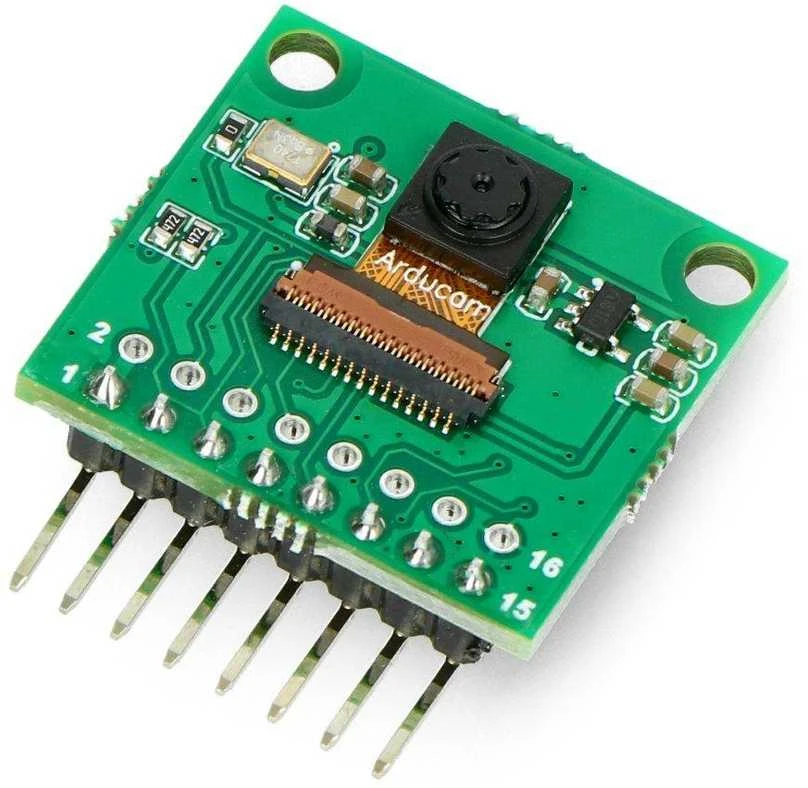

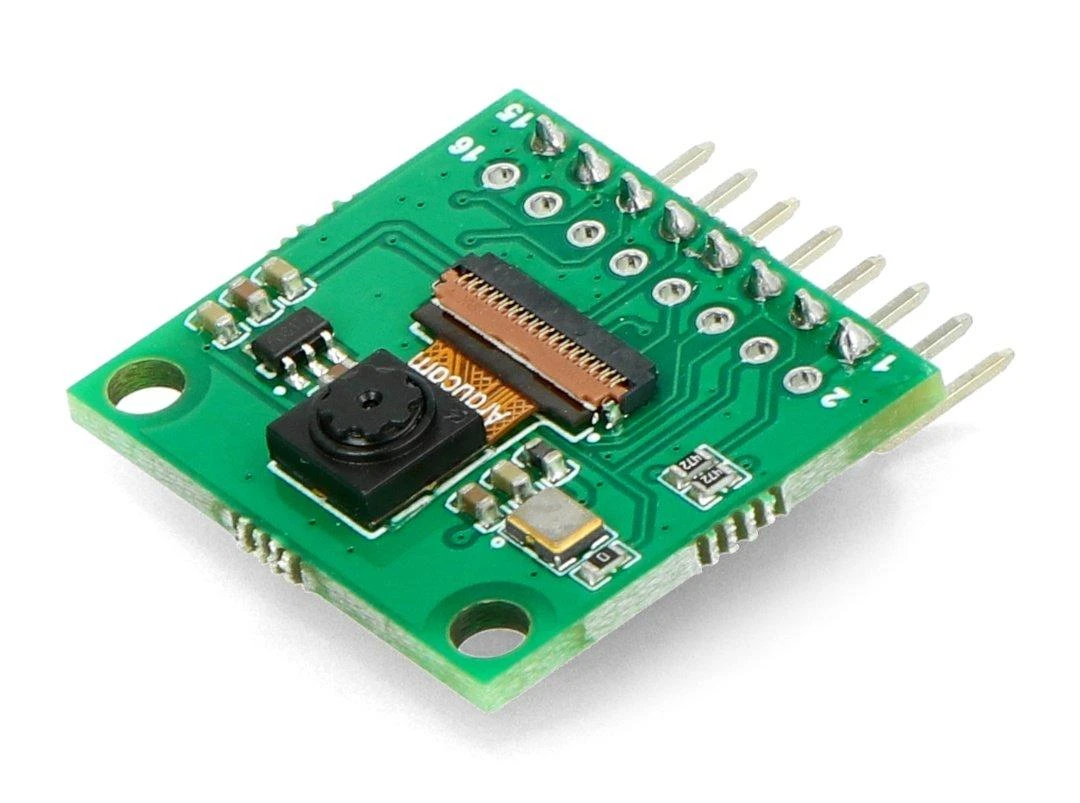

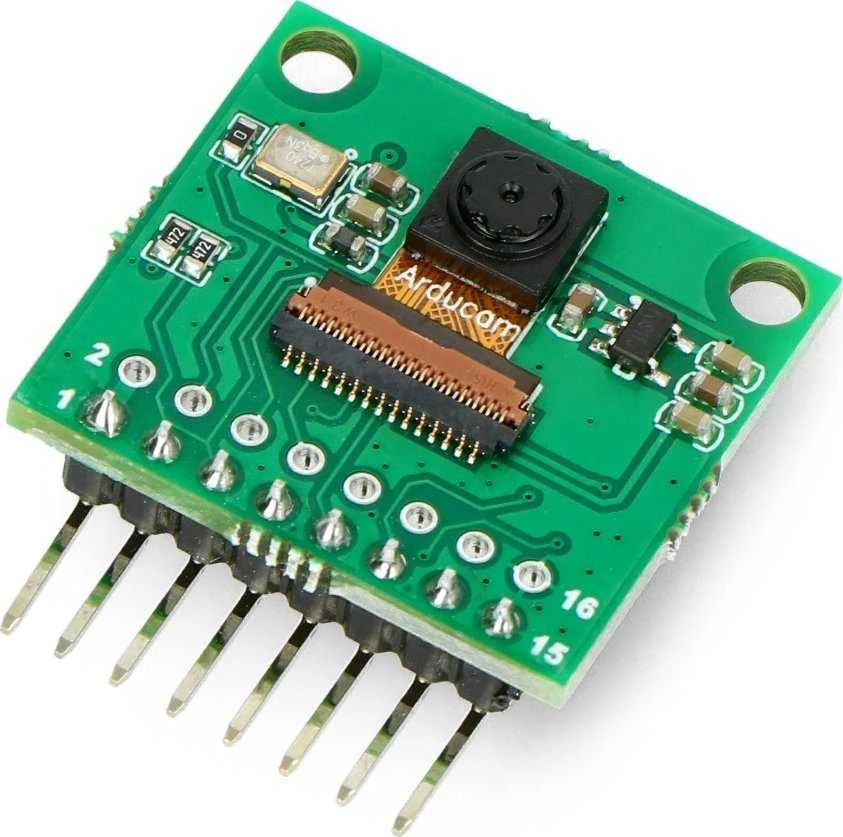

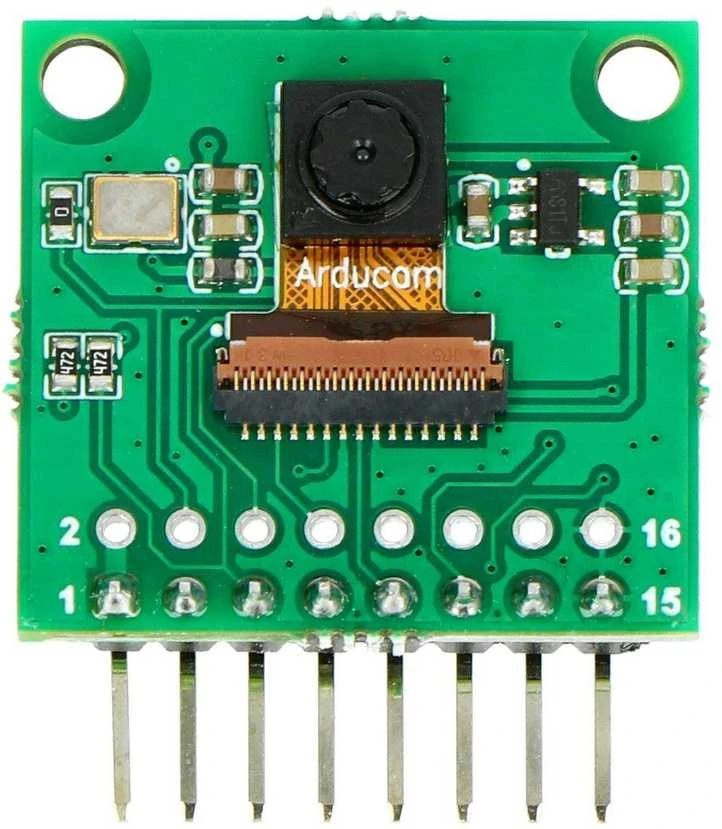

ArduCam HM01B0 QVGA kamera, skirta...

ArduCam gaminama kamera HM01B0 yra specialiai Raspberry Pi Pico ir visoms turimoms programavimo plokštėms su RP2040 mikrovaldikliu sukurta kameros versija. HM01B0 kamera pasižymi labai mažomis energijos sąnaudomis, iki QVGA skiriamąja geba, 1 bito vaizdo duomenų sąsaja ir linijos sinchronizavimu. Tai ideali kamera mašinų regos projektams kurti ir Always on Service programoms, kuriose naudojami energiją taupantys mikrovaldikliai.

Pagrindinės savybės:

Įrengtas itin mažos galios vaizdo jutiklis, skirtas nuolat įjungtiems vaizdo įrenginiams ir taikomosioms programoms
Didelis jautrumas ir BrightSense pikselių technologija
Aktyvioji pikselių raiška 324x324px su QVGA, vertikalaus pakreipimo ir horizontalaus veidrodinio atvaizdavimo palaikymu
Automatinė ekspozicijos ir stiprinimo valdymo kilpa su 50/60 Hz mirgėjimo išvengimo palaikymu
Lanksti 1, 4 ir 8 bitų vaizdo duomenų sąsaja su vaizdo kadro ir linijos sinchronizavimu
Judesio aptikimo grandinė su programuojama ROI ir aptikimo slenksčiu su skaitmenine išvestimi
Įmontuotas osciliatorius
Dviejų laidų I2C nuoseklioji sąsaja
CSP ir Bare Die jutiklio pakuotės pasirinkimas
Didelis CRA, skirtas žemo profilio modulio projektavimui

Specifikacijos:

Jutiklis: HM01B0
Aktyvioji skiriamoji geba: 320x320px
Pikselių dydis: 3,6 x 3,6 µm
Pikselių technologija: BrightSense
Visas vaizdo plotas: 1152 x 1152 µm
Optinis formatas: 1/11'' (įstrižainė 1,63 mm)
Spalvotų filtrų matrica: Bayerio, vienspalvis, nespalvotas
Nuskaitymo režimas: progresyvinis
Užrakto tipas: elektroninis užraktas
Kadrų dažnis: 51 fps/320x320, 60 fps/320x240 (QVGA)
CRA: ne daugiau kaip 30º
Maitinimo įtampa:

Analoginė: 2,8 V
Skaitmeninė: 1,5 V (vidinis LDO: nuo 1,5 V iki 2,8 V)
I/O: 1,5-2,8 V

Etaloninis laikrodis (EXTCLK): Nuo 3 MHz iki 50 MHz
Įmontuotas vidinis osciliatorius
Nuoseklioji sąsaja: I2C
Vaizdo duomenų sąsaja: 1b, 4b, su kadru / SYNC linija (8b nepalaikoma)

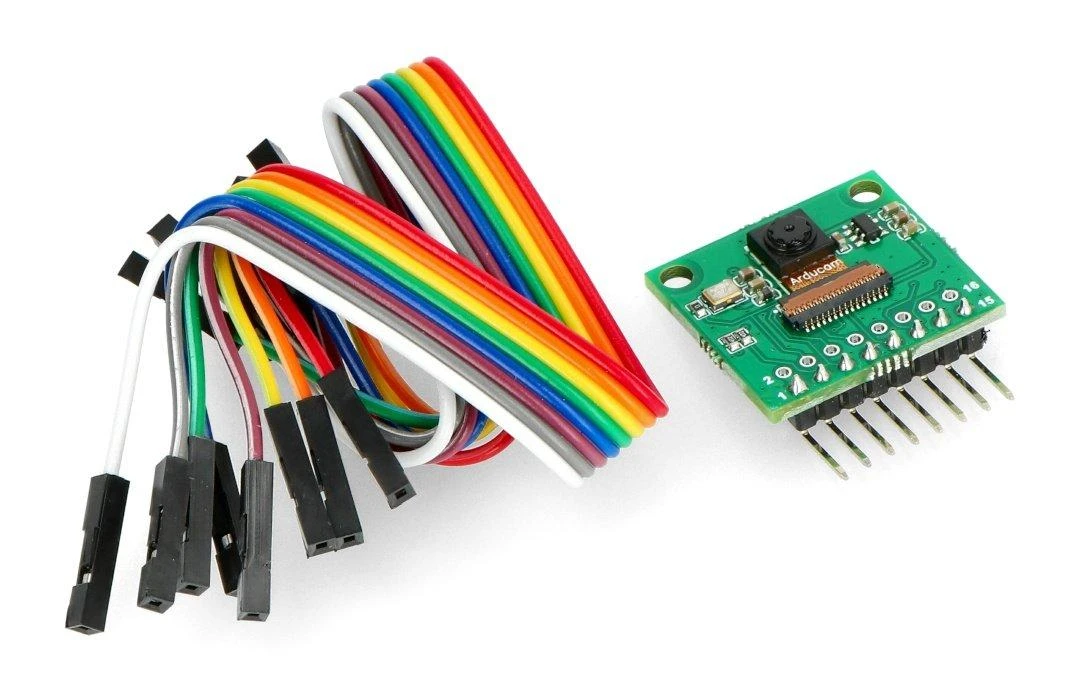

Komplekte:

ArduCam HM01B0 QVGA SPI kamera, skirta Raspberry Pi Pico - ArduCam B0315
Jungiamieji laidai su lizdas-lizdas jungtimis - 8 vnt
