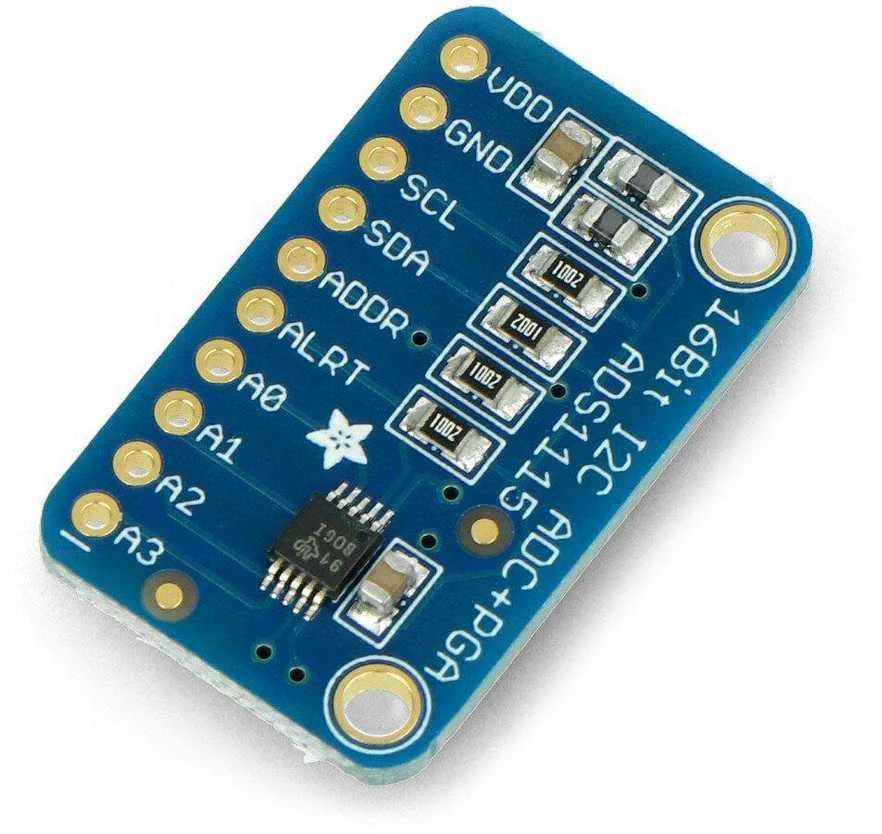

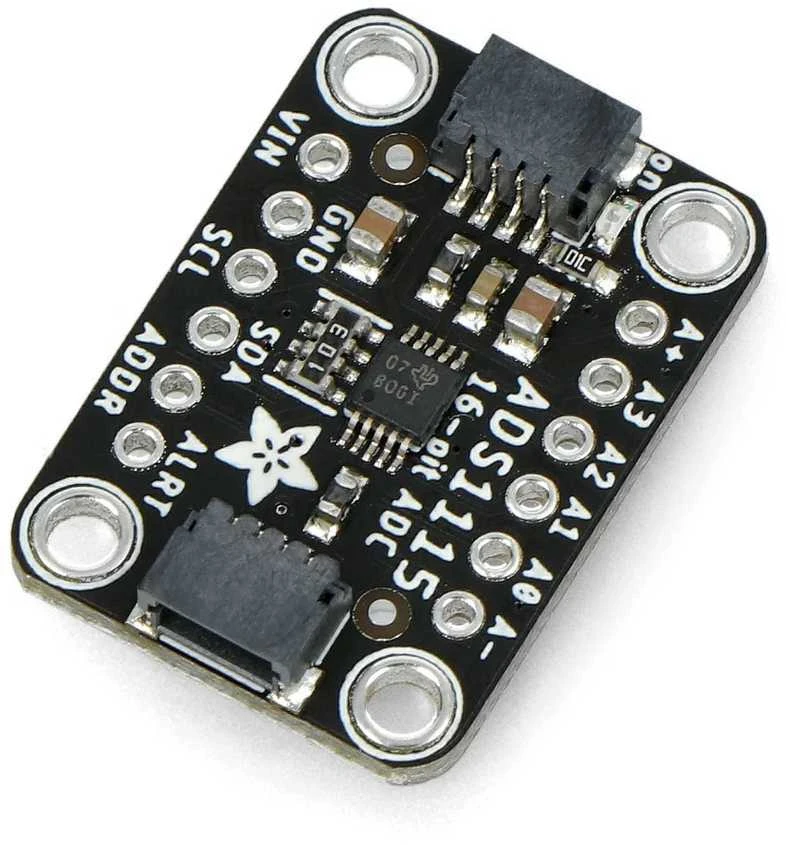

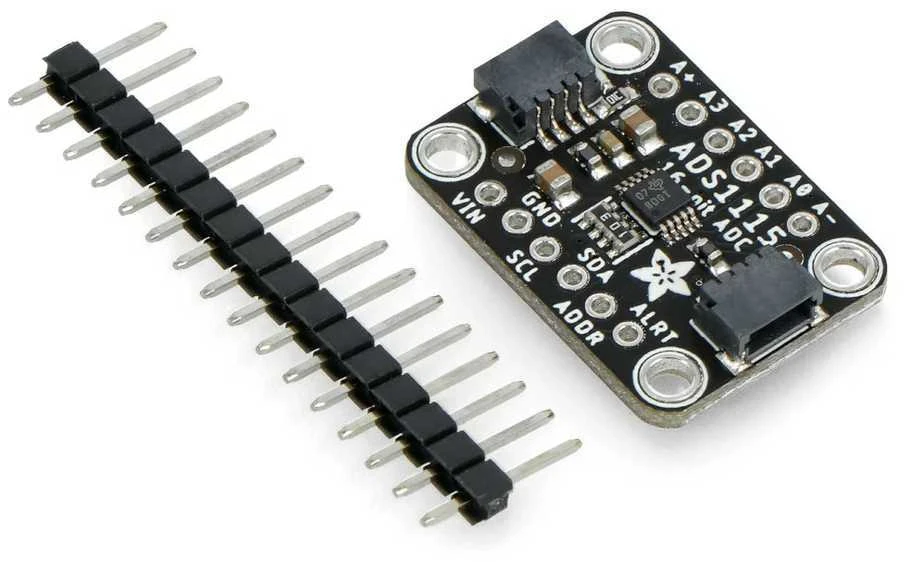

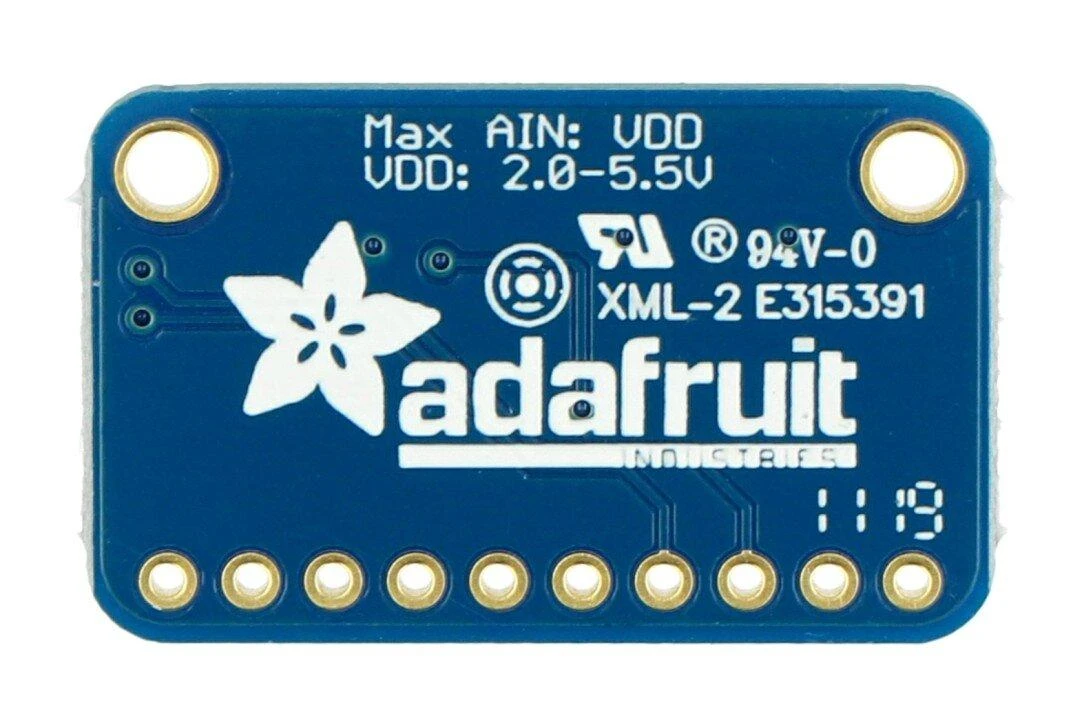

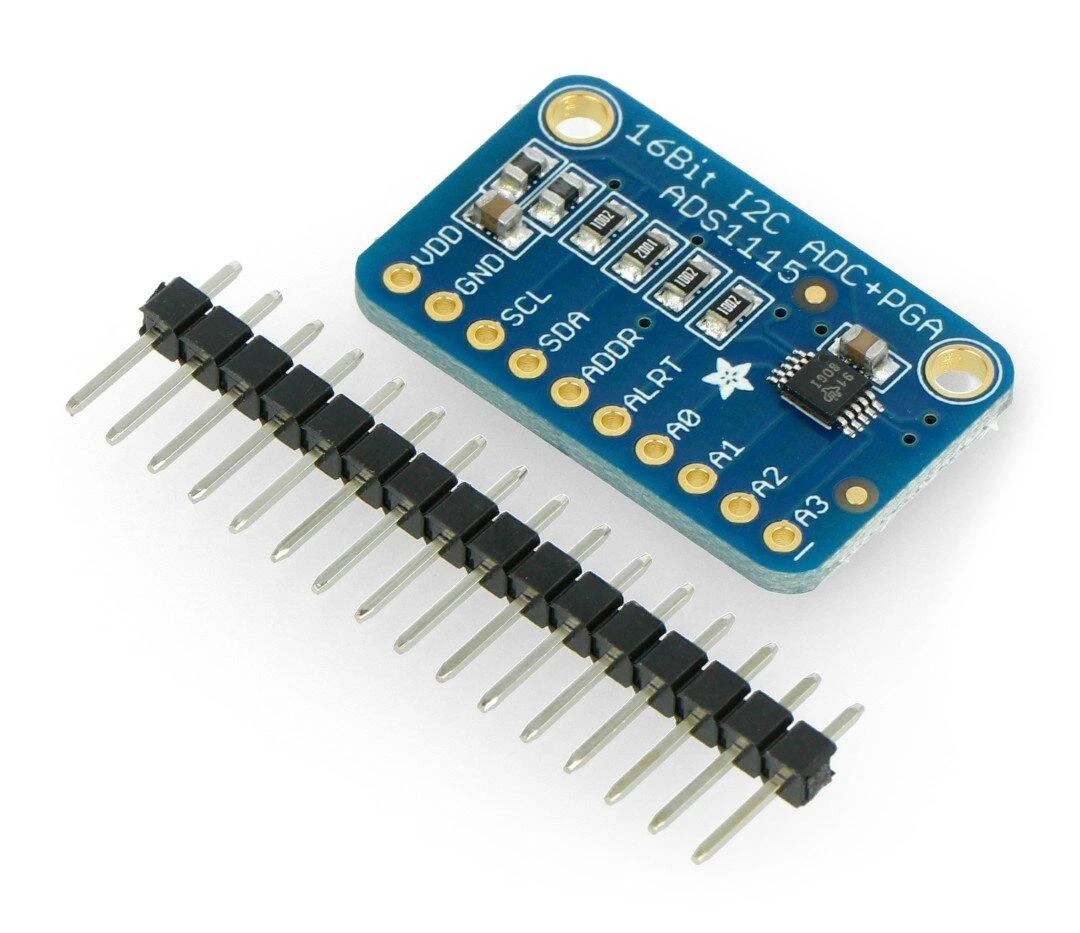

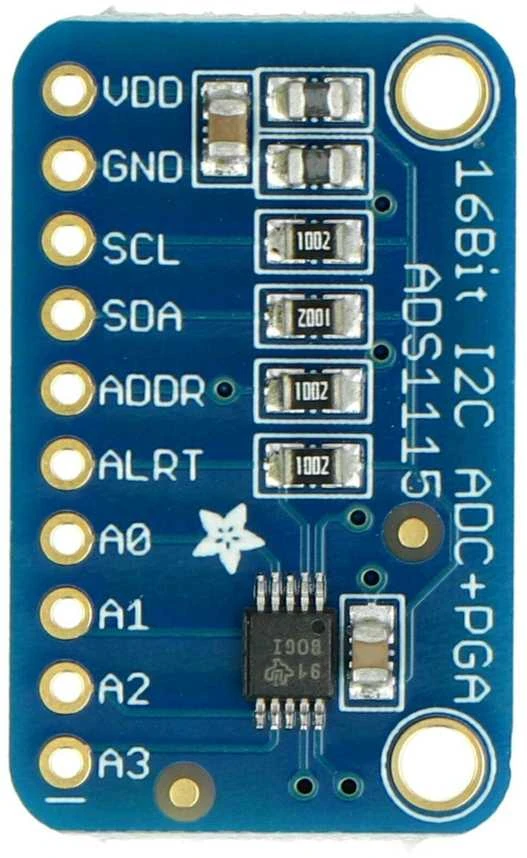

Modulis su analoginiu ir skaitmeniniu keitikliu ir 16 bitų tikslumu. Veikiant 860 pavyzdžių per sekundę greičiu, jis gali būti sukonfigūruotas 4 kanalų režimu arba dviem skirtingais įėjimais. Naudodamasis programinės įrangos metodu, jis gali padidinti stiprumą iki 16 kartų. Sistema tiekiama nuo 2 V iki 5 V įtampos. Plokštę sudaro ferito droseliai, filtruojantys įtampą.
Sąveikai naudoja populiarią I2C sąsają su galimybe pasirinkti vieną iš penkių galimų 7 bitų adresų. Dėl šio sprendimo vieną magistralę galima prijungti prie kelių jutiklių.

Specifikacijos:

Maitinimo įtampa: nuo 2,0 V iki 5,5 V
Mažas srovės suvartojimas: nepertraukiamo matavimo režimu 150 µa
Programuojamas mėginių ėmimo greitis: nuo 8 iki 860 sps
Įmontuotas osciliatorius
Ryšio sąsaja: I2C
Galimybė dirbti 4 kanalų režimu arba dviem skirtingais įėjimais
Programuojamas stiprinimas

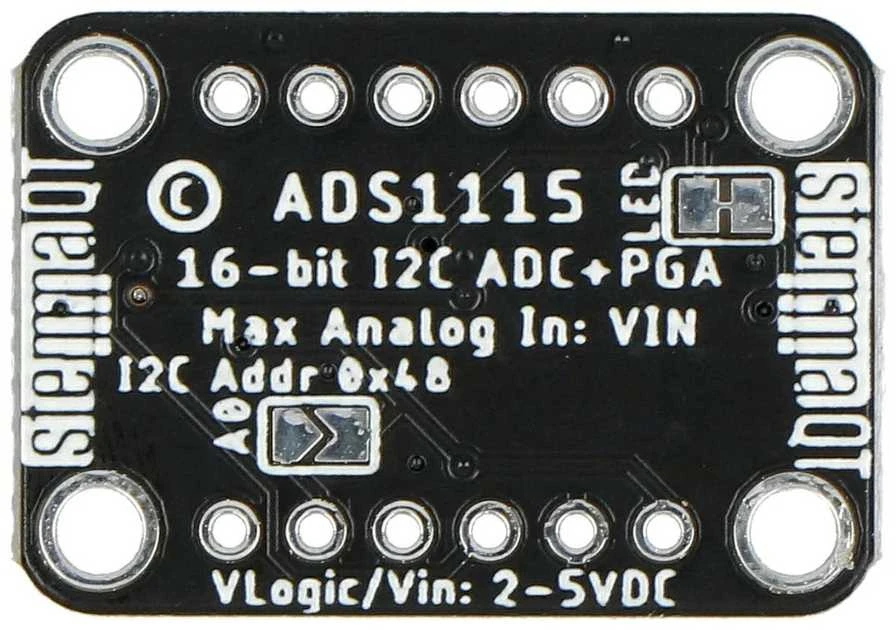

Galimybė pasirinkti I2C magistralės adresą nuo 0x48 - 0x4B diapazono

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Adafruit
Modelis

AN-08444
Modelio pavadinimas

AN-08444

* Anksčiau taikyta Varle.lt kaina

Atsiliepimų nėra

Atsiliepimų politika

1. Koks yra ADS1115 ADC modulio matavimo tikslumas?

Šis ADC modulis pasižymi 16 bitų skiriamąja geba, užtikrinančia aukštą matavimo tikslumą. Plokštė leidžia tiksliai konvertuoti analoginius signalus, o programinis stiprintuvas padidina jutimą. Komponentas veikia 860 pavyzdžių per sekundę greičiu, todėl tinka įvairiems tiksliesiems duomenų gavimo uždaviniams.

2. Kaip prisijungti prie šio ADC keitiklio?

Prijungimui naudojama I2C ryšio sąsaja, kuri yra labai paplitusi mikrokontrolerių projektuose. Vienoje magistralėje galima sumontuoti kelis tokius jutiklius, nes kiekvieno adresą galima nustatyti. Tai supaprastina sistemos architektūrą ir leidžia valdyti daugybę įrenginių.

3. Kokią maitinimo įtampą reikia tiekti?

Šiam keitikliui reikalinga nuo 2,0 V iki 5,5 V maitinimo įtampa. Plokštėje yra ferito droseliai, kurie filtruoja maitinimą, užtikrindami stabilią veiką. Dėl plačio įtampos diapazono prietaisą galima maitinti ir iš 3,3 V, ir iš 5 V logikos sistemų.

4. Ar šis keitiklis tinka lėtiems signalams?

Taip, modulis puikiai tinka lėtiems signalams, nes turi programuojamą mėginių ėmimo dažnį nuo 8 iki 860 SPS. Galima nustatyti optimalų greitį, sumažinant energijos suvartojimą. Mažas srovės poreikis nepertraukiamo matavimo režimu yra tik 150 mikroamperų.

5. Kiek įėjimų turi šis analoginis keitiklis?

Prietaisas gali veikti kaip 4 kanalų ADC arba kaip du diferencialiniai įėjimai. Tokia konfigūracija suteikia lankstumo prijungiant įvairius analoginius jutiklius. Programuojamas stiprinimas iki 16 kartų leidžia dirbti su labai silpnais įėjimo signalais.
