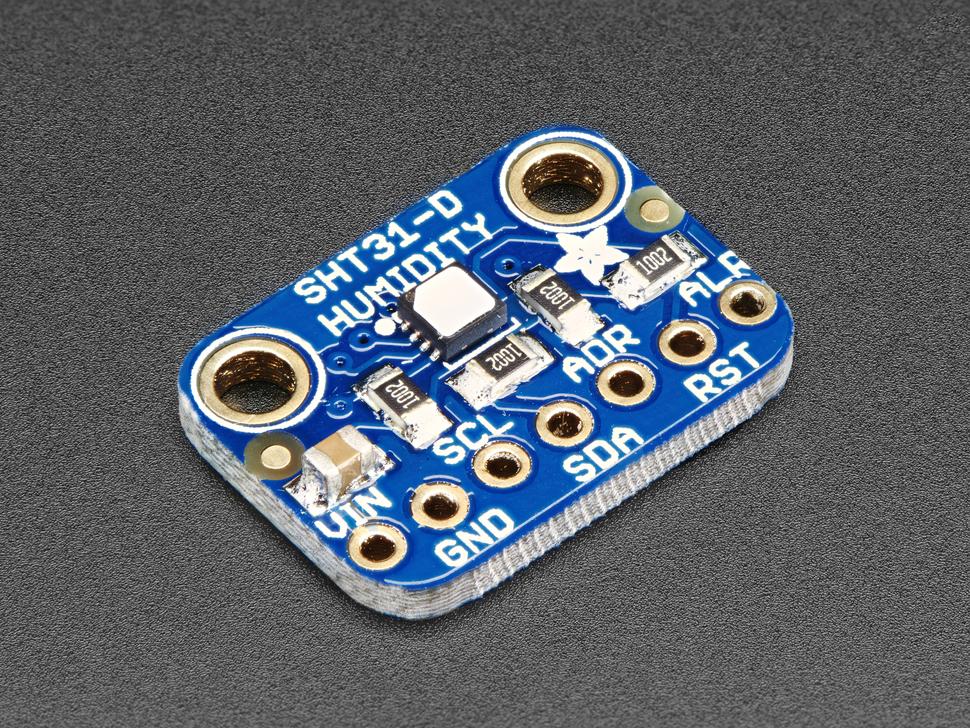

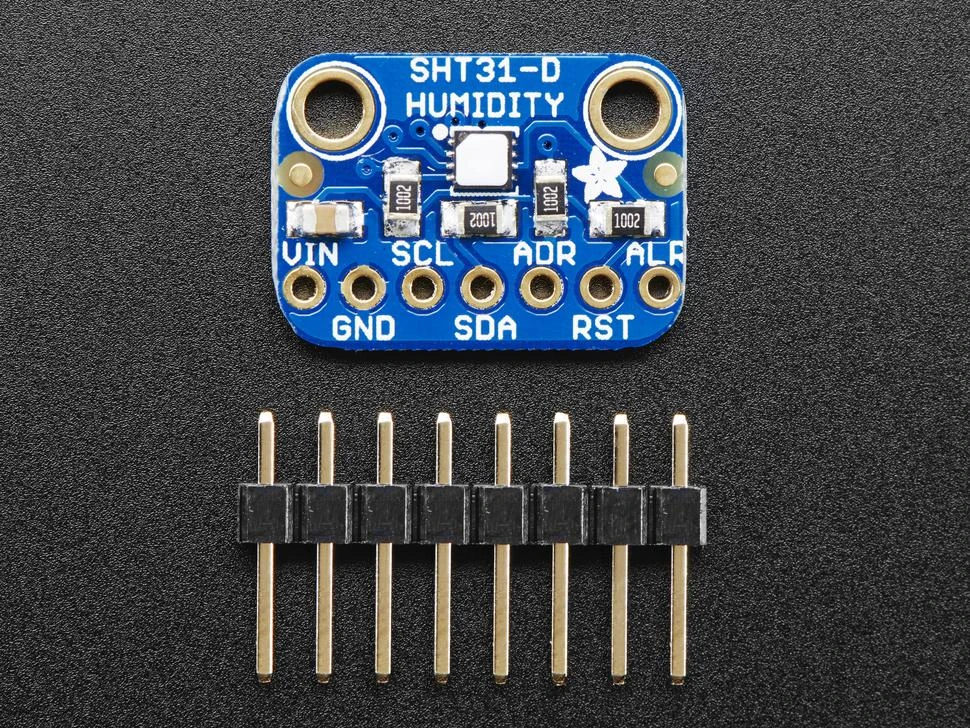

Adafruit kompanijos Sensirion SHT31-D temperatūros ir drėgmės jutiklis, turintis ±2% tikslumą matuojant santykinę drėgmę ir ±0.3°C tikslumą matuojant temperatūrą. Komunikacijai naudojama I2C sąsaja. Jutiklis yra sumontuotas ant PCB, kartu su 3.3V reguliatoriumi ir lygių valdikliu. Tai leidžia šį jutiklį naudoti su 3.3V arba 5V mikrovaldikliais.

Techniniai duomenys:

Išmatavimai: 12.7mm x 18mm x 2.6mm / 0.5" x 0.7" x 0.1"
Svoris: 0.8g
Darbinė įtampa: 3.3V - 5V
Temperatūros matavimo tikslumas : ±0.3°C
Drėgmės matavimo tikslumas: ±2%
Sąsaja: I 2C address 0x44 arba 0x45

Papildoma informacija:

DataSheet, schema, EagleCAD PCB filai ir kt.

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Adafruit
Modelis

AN-05415
Modelio pavadinimas

AN-05415

Gamintojas Adafruit
Tipas Jutikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Koks yra SHT31-D jutiklio matavimo tikslumas?

Adafruit SHT31-D jutiklis matuoja santykinę drėgmę ±2% paklaida. Temperatūros nustatymo paklaida yra tik ±0.3°C. Šis aukštos tikslumo jutiklis tinka jautriems aplinkos stebėjimo projektams. Jis yra sumontuotas ant paruoštos plokštės su reikiamais papildomais komponentais.

2. Su kokiais valdikliais veikia šis drėgmės matuoklis?

Jutiklis veikia su 3.3V ir 5V mikrovaldikliais. Plokštėje integruotas įtampos reguliatorius ir lygių keitiklis. Tai leidžia jungti prie įvairių platinčių, tokių kaip Arduino arba Raspberry Pi. Komunikacijai naudojama universali I2C sąsaja.

3. Kaip jungiamas šis temperatūros sensorius?

Prijungimas atliekamas naudojant I2C magistralę. Jutiklis turi du galimus adresus: 0x44 arba 0x45. Tai leidžia vienoje sistemoje naudoti kelis matuoklius. Ryšys vyksta tik dviem laidais – duomenų ir takto signalais.

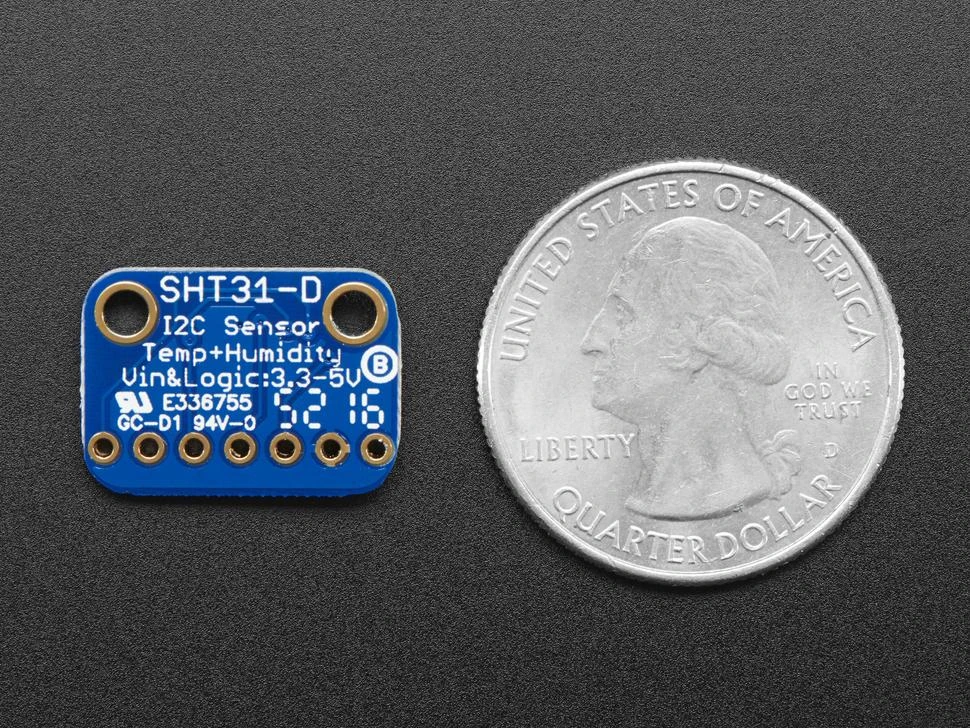

4. Kokio dydžio yra ši jutiklio plokštė?

Gatavo modulio matmenys yra 12.7mm x 18mm. Jo storis siekia tik 2.6mm. Toks kompaktiškas korpusas sveria mažiau nei 1 gramą. Mažas dydis leidžia įmontuoti į įvairius elektroninius įrenginius.

5. Kokia yra šio modulio darbinė įtampa?

Maitinimo įtampos diapazonas yra nuo 3.3 iki 5 voltų. Įmontuotas stabilizatorius užtikrina tinkamą maitinimą pačiam Sensirion lustui. Šis sprendimas apsaugo komponentą nuo įtampos svyravimų. Galima tiesiogiai jungti prie daugumos platinčių išėjimų.
