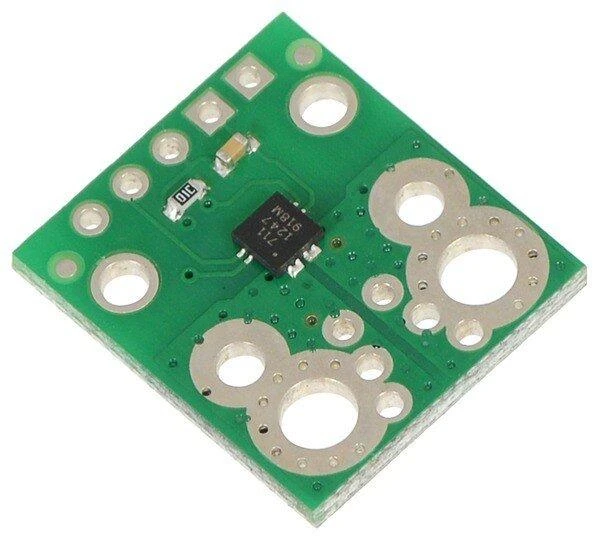

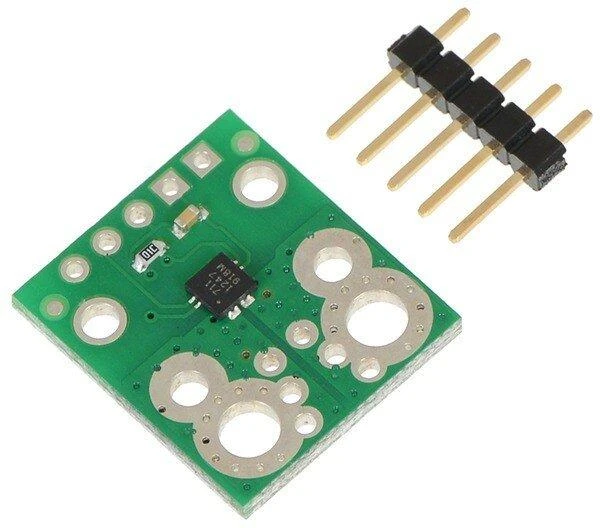

ACS711EX srovės jutiklis, nuo -31A iki 31A, Pololu 2453

Srovės jutiklis, veikiantis +/- 31 A diapazone, remiantis Hall efektu. Išėjimas yra analoginė įtampa. Maitinimo įtampa nuo 3 V iki 5,5 V.

Pagrindinės savybės:

• Lustas skirtas srovei, tekančiai abiem kryptimis (nuo -31 A iki 31 A)
• Modulis atlaiko srovės viršijimą iki 100 A 100 ms
• Dėl mažos sistemos varžos (0,6 mΩ) ir nukreipimo, energijos nuostoliai yra itin maži
• Naudojant Hall efektą, srovės tekėjimas yra izoliuotas nuo loginės dalies
• Pralaidumas - 100 kHz

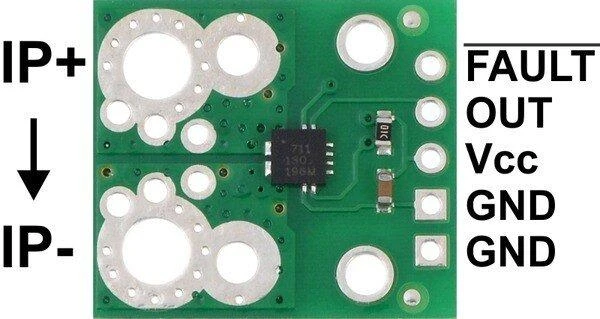

• FAULT kaištis informuoja apie 31 A diapazono viršijimą
• Darbinė temperatūra: nuo -40 °C iki 125 °C


Specifikacijos:

• Loginės dalies maitinimo įtampa: nuo 3,0 V iki 5,5 V
• Matavimo diapazonas: nuo -31 A iki 31 A
• Loginės dalies srovės suvartojimas: 4 mA
• Jautrumas maitinant 3,3 V: 0,045 V/A
• Pralaidumas: 100 kHz
• Darbinė temperatūra: nuo -40 °C iki 125 °C
• Modulio svoris: 1 g (be jungčių)

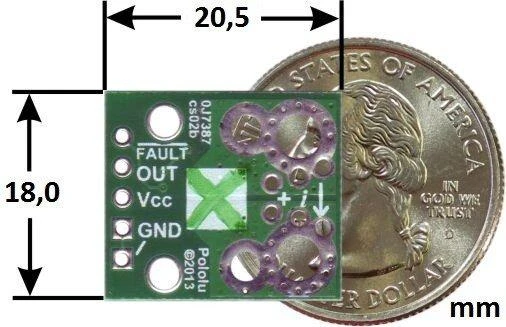

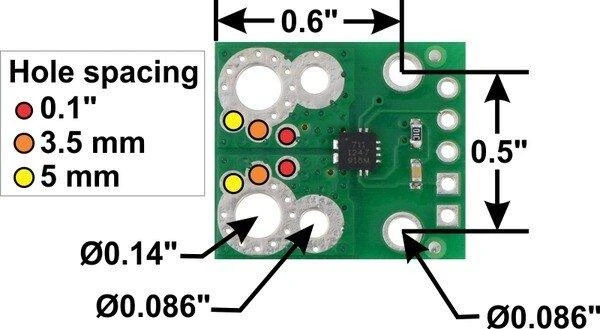

• Matmenys: 18 x 20,5 mm
