Openplatform Modulis su vibracijos...

1. Kaip veikia OpenPlatform 801S vibracijos jutiklis?

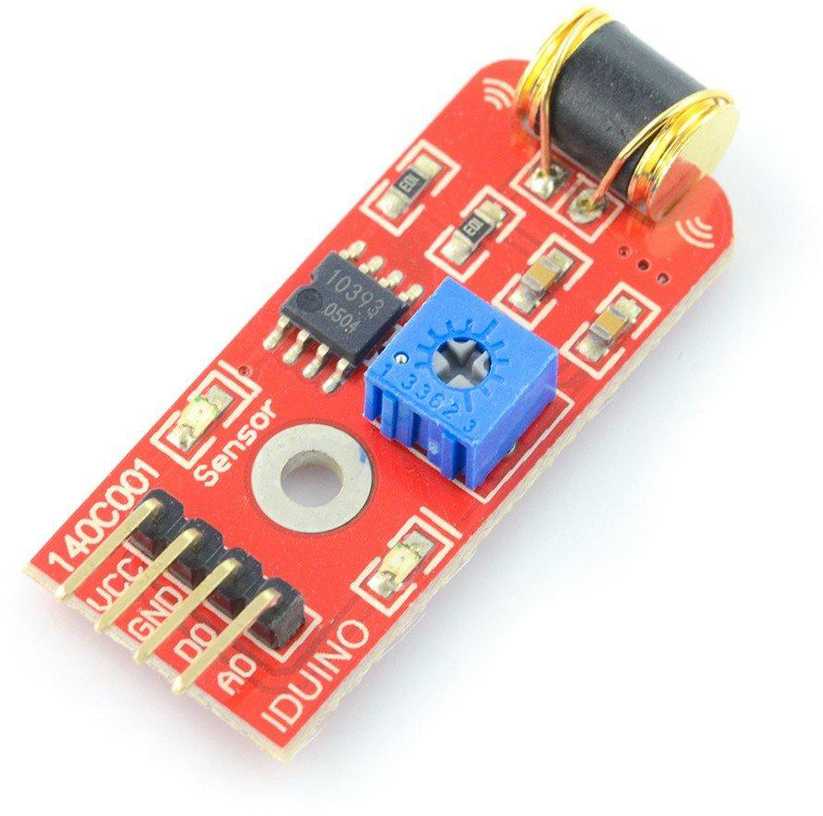

OpenPlatform 801S modulis yra labai jautrus vibracijos jutiklis, kurį sudaro LM393 palyginimo mikroschema. Šis jutiklio elementas aptinka vibraciją ir generuoja signalą. Jis turi du signalų išėjimus: vienas skaitmeninis, kitas analoginis. Maitinama šis komponentas nuo 3,3 iki 5 voltų, todėl tinka daugeliui plokščių.

2. Kaip sureguliuoti šio modulio jautrumą?

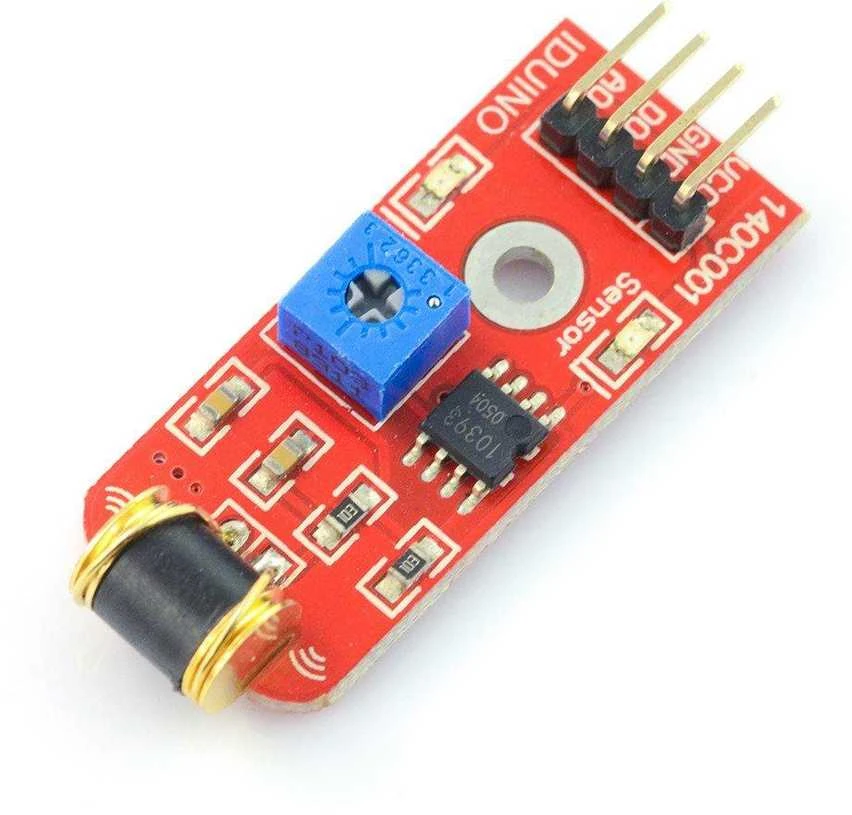

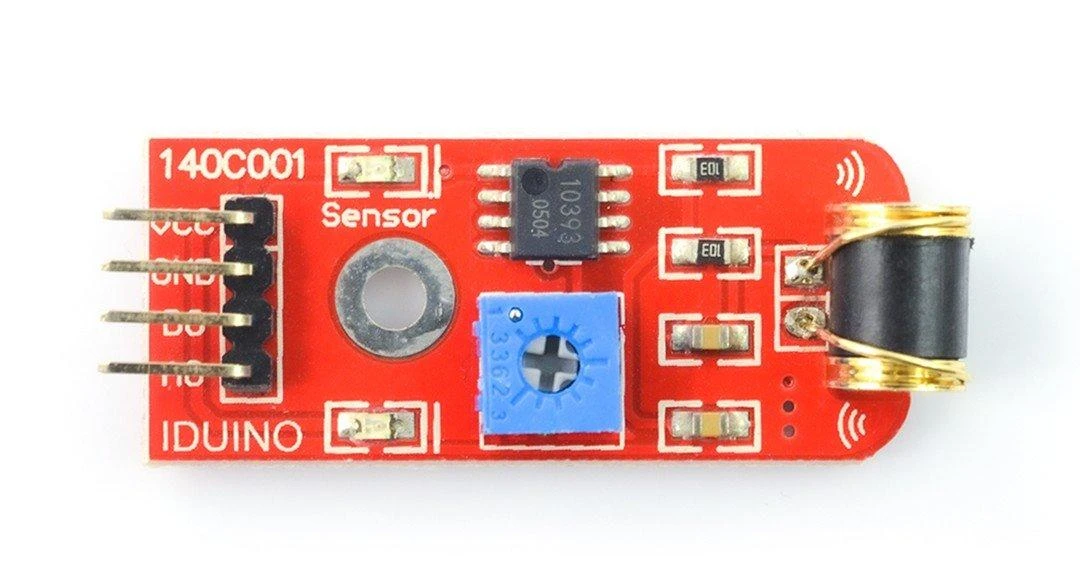

Jautrumą galima keisti rankiniu būdu, nes modulyje yra įmontuotas potenciometras. Sukant šį reguliatorių keičiama slenkstinė įtampa, nuo kurios įvyksta suveikimas. Taip galima pritaikyti prietaisą skirtingiems virpesių lygiams. Ši funkcija leidžia tinkinti modulio parametrus pagal konkrečius reikalavimus.

3. Kuo skiriasi skaitmeninis ir analoginis išėjimas?

Skaitmeninis išėjimas (D0) duoda tik dvi būsenas: aukštą arba žemą, kai virpesys viršija slenkstį. Analoginis išėjimas (A0) siunčia nuolatinį įtampos signalą, proporcingą vibracijos stiprumui. Pirmasis tinka paprastam aptikimui, antrasis – išmatuoti smulkesnius virpesių pokyčius. Abi galimybės suteikia lankstumo projektuojant.

4. Su kokiais įrenginiais derina šis virpesių sensorius?

Šis vibracijos sensorius suderinamas su įprastomis plokštėmis, tokiomis kaip Arduino ar Raspberry Pi, nes veikia su 3,3–5 V maitinimu. Paprastas prijungimas leidžia jį integruoti į įvairius prototipus. Šis komponentas dažnai naudojamas apsaugos sistemose arba kaip mechaninio smūgio indikatorius.

5. Kokie yra šio jutiklio fiziniai matmenys?

Modulio korpuso dydis yra 32 x 20 x 11 milimetrų. Tokie maži matmenys leidžia lengvai įmontuoti įvairiuose projektuose, kur svarbus kompaktiškumas. Nedidelis gabaritas neapsunkina galutinio įrenginio. Tai yra tipinis elektroninių modulių dydis, patogus eksperimentavimui.
