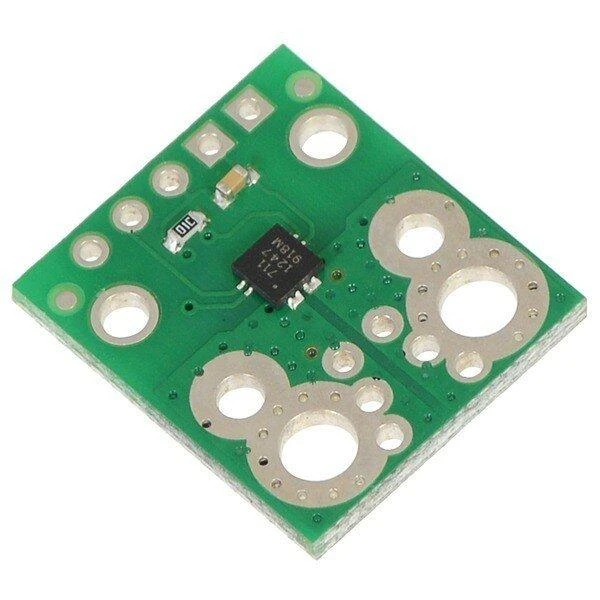

ACS711EX srovės jutiklis, nuo -15A iki 15A, Pololu 2452

Srovės jutiklis, veikiantis +/- 15 A diapazone, remiantis Hall efektu. Išėjimas yra analoginė įtampa. Maitinimo įtampa yra nuo 3 V iki 5,5 V.

Pagrindinės savybės:

• Sistema skirta srovei, tekančiai abiem kryptimis (nuo -15A iki 15A)
• Modulis atlaiko iki 100 A srovės įtampą 100 ms
• Dėl mažos sistemos varžos (0,6 mΩ) ir nukreipimo, energijos nuostoliai yra itin maži
• Naudojant Hall efektą, srovės tekėjimas yra izoliuotas nuo loginės dalies
• Pralaidumas yra 100 kHz

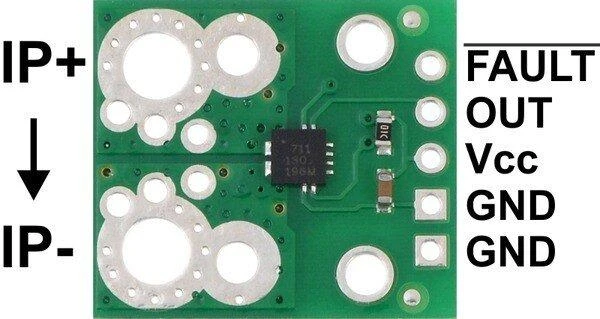

• FAULT kaištis, informuojantis apie 15 A diapazono viršijimą
• Darbinė temperatūra: nuo -40 °C iki 125 °C


Specifikacijos:

• Loginės dalies maitinimo įtampa: nuo 3,0 V iki 5,5 V
• Matavimo diapazonas: nuo 15 A iki 15 A
• Loginės dalies srovės suvartojimas: 4 mA
• Jautrumas maitinant 3,3 V: 0,090 V/A
• Pralaidumas: 100 kHz
• Darbinė temperatūra: nuo -40 °C iki 125 °C
• Modulio svoris: 1 g (be jungčių)

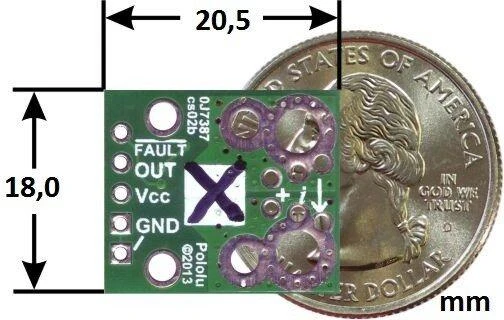

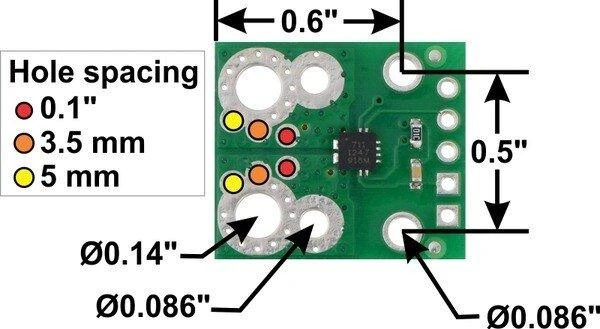

• Matmenys: 18 x 20,5 mm
