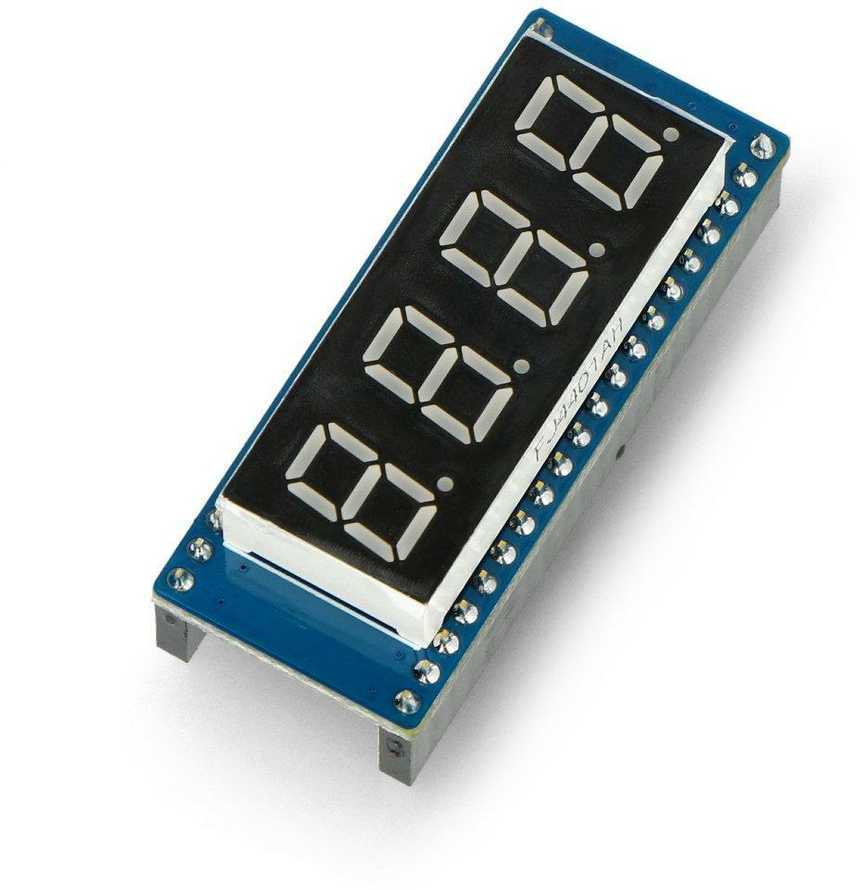

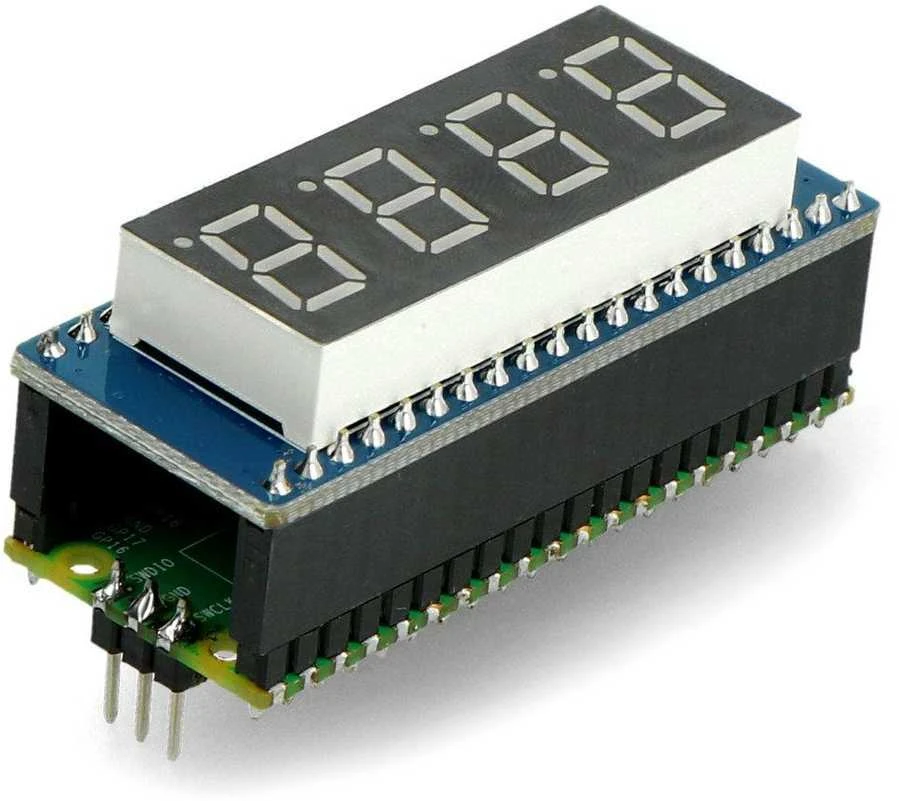

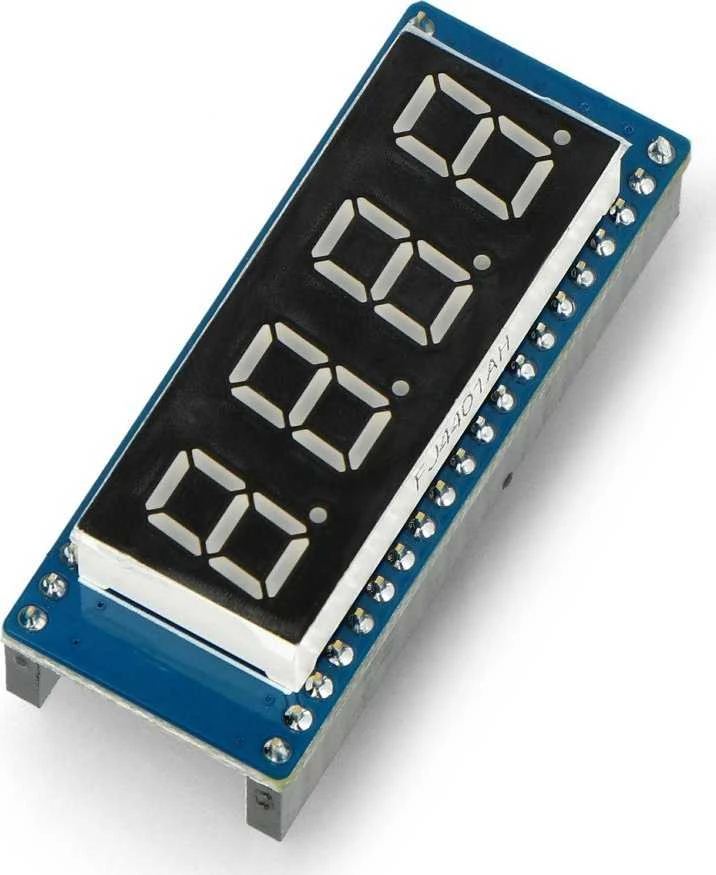

4x 8 segmentų ekrano modulis,...

1. Kaip prijungti šį segmentų ekraną prie Raspberry Pi Pico?

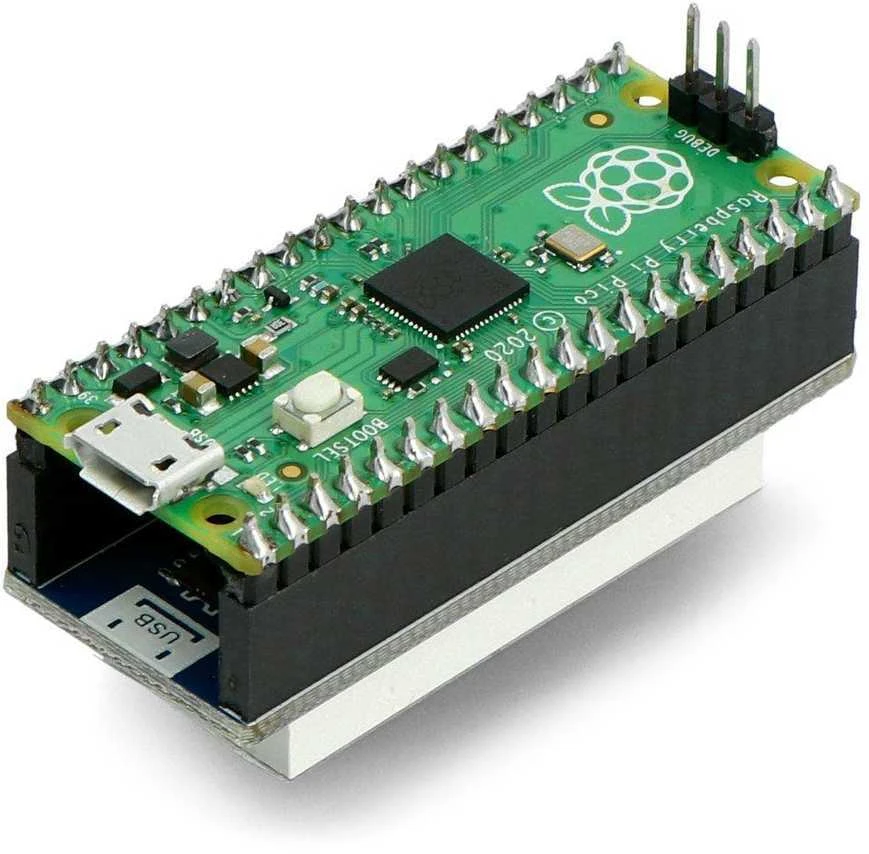

Šis ekrano modulis yra suderinamas su Raspberry Pi Pico GPIO kaiščiais. Jis turi specialų lizdą, tiesiogiai ant kurio dedama Pico plokštė. Maitinimas ir duomenų perdavimas vyksta per SPI sąsają, naudojant valdiklį 74HC595. Ryšys nereikalauja papildomų laidų, todėl montavas yra labai paprastas ir greitas.

2. Kokius simbolius gali rodyti šis 4 skaitmenų ekranas?

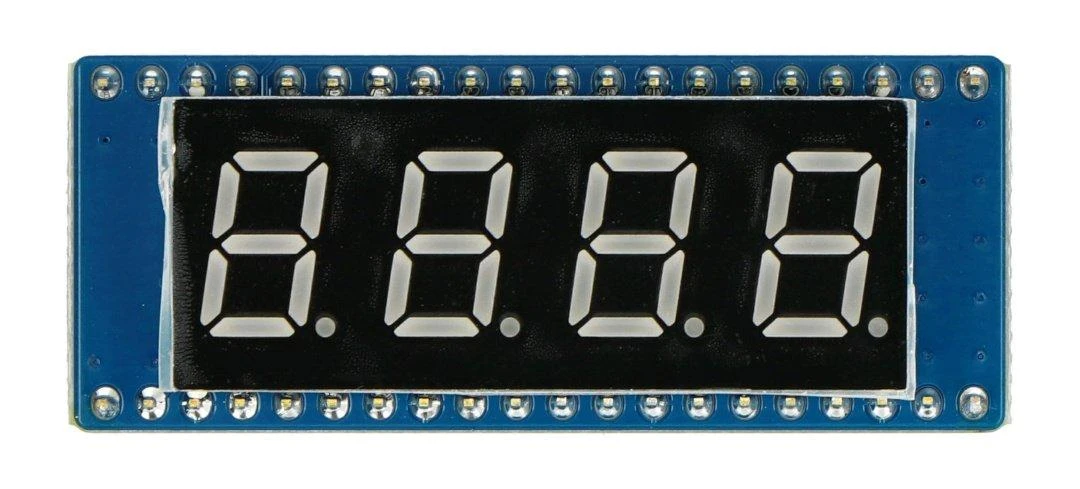

Šis 0,4 colio dydžio rodytuvas gali atvaizduoti skaičius nuo 0 iki 9. Jis taip pat gali rodyti kai kurias raides, pavyzdžiui, A, b, C, d, E, F, kurios dažnai naudingos rodant paprastus pranešimus. Raudona šviesa yra ryški ir gerai skaitoma. Tai universalus įrenginys paprastiems skaitmeniniams indikatoriams.

3. Kokią įtampą reikia tiekti moduliui?

Šiam skaitmeniniam rodytuvui reikalinga 5 voltų maitinimo šaltinis. Jį galima gauti tiesiai iš Raspberry Pi Pico plokštės, nes jos išėjimas tinka šiam tikslui. Nereikia jokių papildomų maitinimo keitiklių ar rezistorių. Svarbu nepateikti didesnės įtampos, kad nesugadintumėte komponentų.

4. Kuo valdomas šis SPI ekrano komponentas?

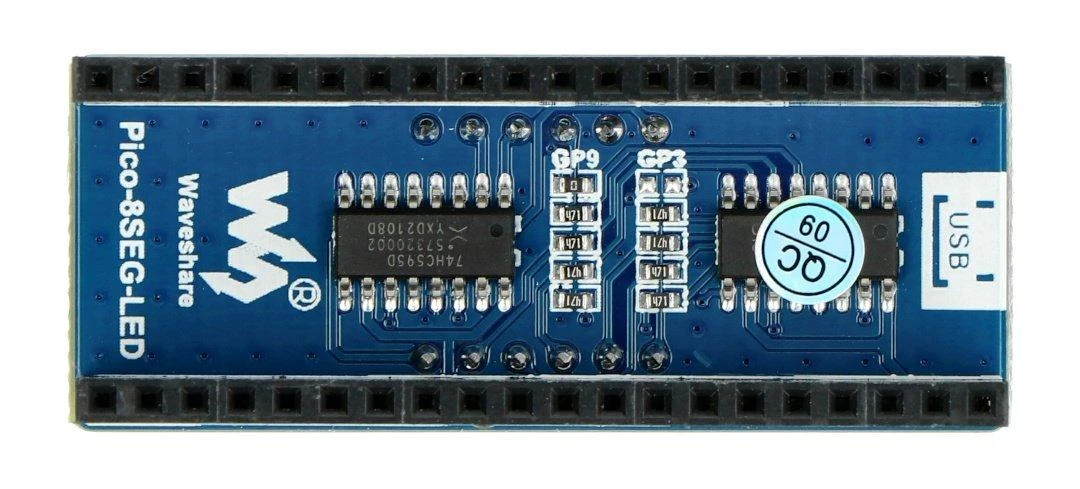

Modulį valdo integruota mikroschema 74HC595, kuri yra poslinkio registras. Būtent šis lustas leidžia valdyti visus segmentus ir skaitmenis naudojant tik kelis valdymo kaiščius. Komunikacija vyksta naudojant SPI protokolą, kuris yra greitas ir efektyvus. Tai sumažina reikalingų jungčių skaičių su pagrindiniu procesoriumi.

5. Kokie yra šio rodytuvo fiziniai matmenys?

Šio indikatoriaus modulio matmenys yra 52 milimetrai ilgio ir 21 milimetras pločio. Toks kompaktinis dydis užima labai mažai vietos ant prototipo plokštės. Ekrano skaitmenų aukštis yra 0,4 colio, o visas korpusas yra raudonos spalvos. Jis puikiai tinka įvairiems elektroniniams projektams.
