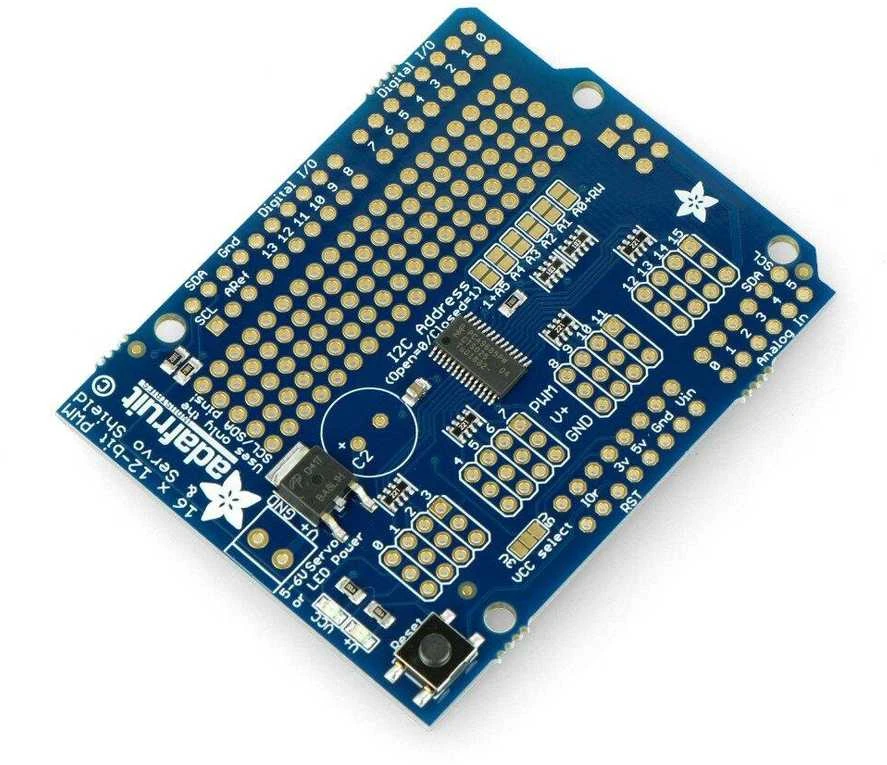

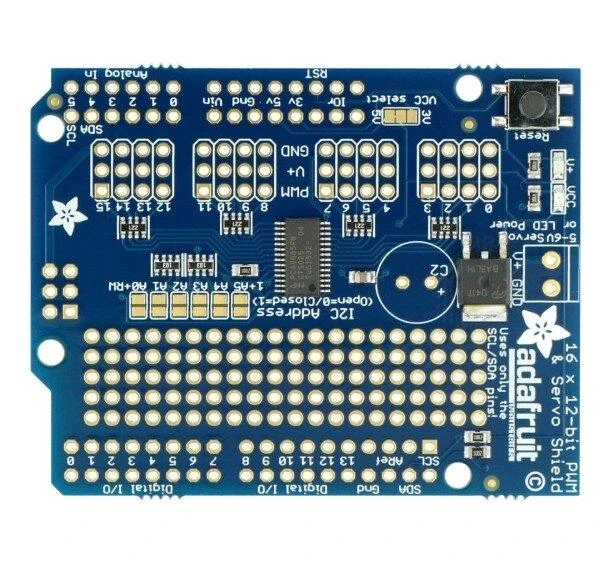

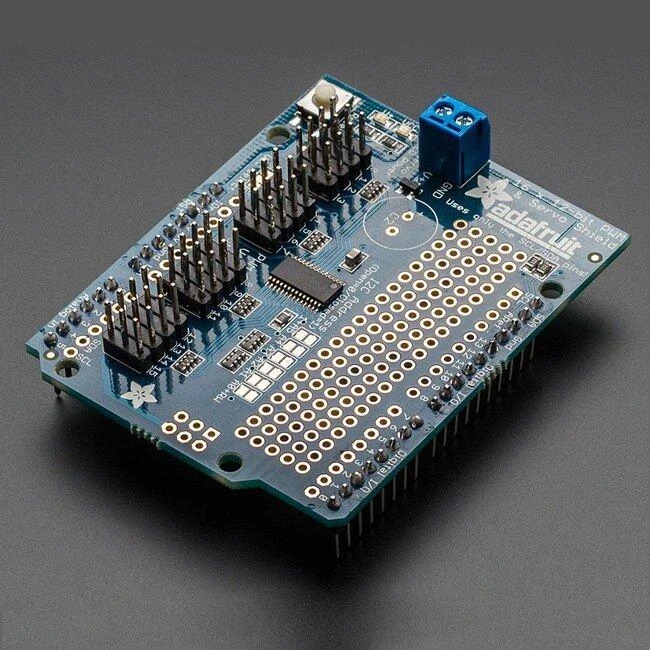

16 kanalų 12 bitų PWM I2C Shield servo tvarkyklė Arduino - Adafruit 1411

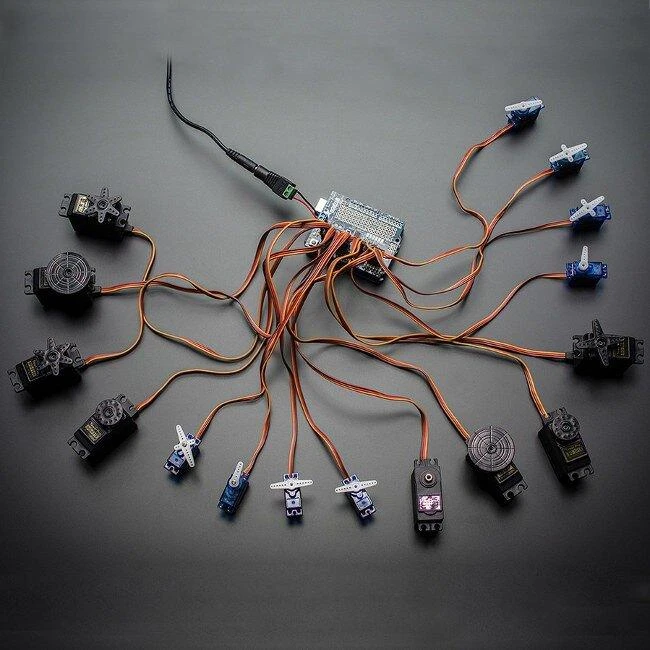

16 kanalų PWM generatorius, naudingas, kai trūksta mikrovaldiklio išėjimų. Tai leidžia, be kitų dalykų: valdyti servo servisus, reguliuoti variklių greitį ar keisti šviesos diodų ryškumą.

Specifikacija:

• Loginių dalių įtampa: nuo 3,3 V iki 5 V.
• Servo maitinimo įtampa: iki 6 V.
• Įmontuotas rezonatorius, kurio dėka sistemai nereikia nuolat siųsti signalo į mikrovaldiklį.
• Galimybė pasirinkti I2C magistralės adresą (0x60-0x80) per trumpiklius, suteikianti galimybę prijungti 62 įrenginius.

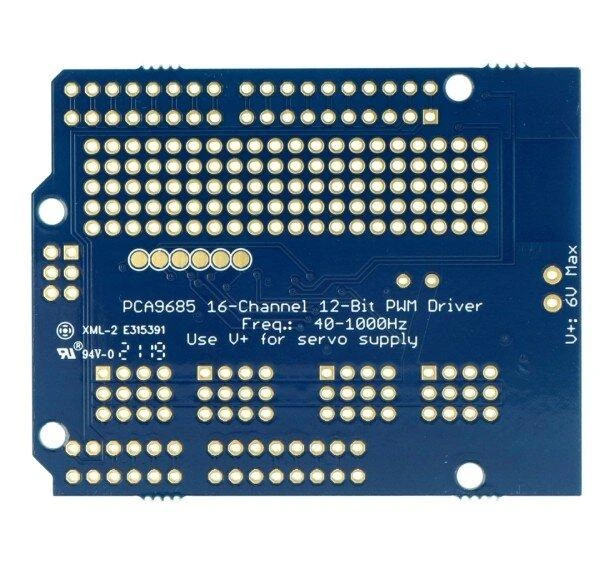

• PWM signalo skiriamoji geba yra 12 bitų, dažnis reguliuojamas diapazone nuo 40 Hz iki 1000 Hz.
• Jis turi skaitmeninius „push-pull“ arba „open-drain“ išėjimus.
• Įrengta apsauga nuo maitinimo įtampos atvirkštinio sujungimo.
• Lentoje yra skylės dideliam kondensatoriui lituoti, kai atsiranda pertraukų dėl per daug srovės suvartojimo per servo servisus.
• Jame yra 220 Ω rezistoriai, kurie nuosekliai sujungti išėjimų grandinėse, per kuriuos galite tiesiogiai valdyti šviesos diodus.

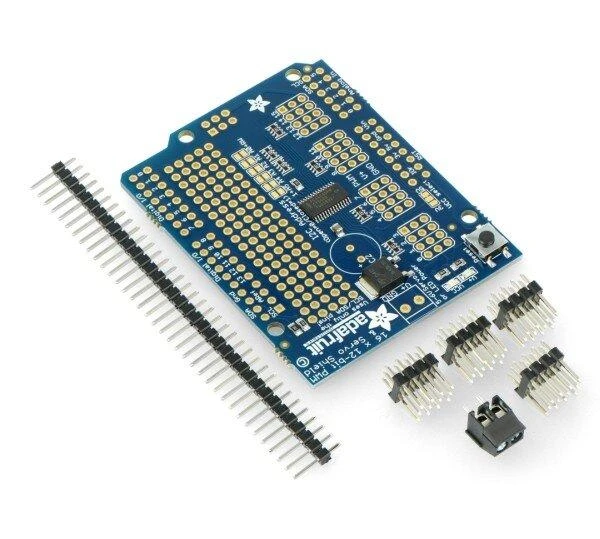

• Komplekte yra jungtys, skirtos pačiam montuoti:
• 1 x varžtas - maitinimo įtampai pritvirtinti
• 4 x auksinių segtukų juostos 3x4, 2,54 mm rastro, kad būtų galima sujungti servo.
• 1 x auksinių segtukų juosta, skirta skydui sujungti su „Arduino“.
• Modulio matmenys: 54 x 70 x 3 mm
• Svoris su jungtimis: 20 g
