Shelly Analog 0-30V Add-on analoginių įėjimų modulis

„Shelly“ 0–30 V analoginis modulis (priedas, skirtas „Shelly The Pill“)

Išplėskite savo „Shelly The Pill“ galimybes ir gaukite tikslų nuolatinės įtampos matavimą iki 30 V. Modulis leidžia stebėti analoginius jutiklius ir maitinimo šaltinius, veikiančius platesniame įtampos diapazone nei „The Pill“ įmontuotas voltmetras. Jis palaiko matavimus nuo 0 iki 30 V nuolatinės srovės, todėl idealiai tinka stebėti 4,2 V, 12 V ir 24 V baterijas, maitinimo šaltinius ir populiarius 0–5 V analoginius jutiklius. Tai praktiškas išplėtimas pastatų automatizavimo, stebėjimo ir matavimo sistemoms, pagrįstoms „Shelly The Pill“.

Platesnis matavimo diapazonas naujoms reikmėms

Standartinį „Shelly The Pill“ matavimo diapazoną galima išplėsti naudojant šį modulį, atveriant duris suderinamumui su daugeliu žemos įtampos prietaisų ir sistemų. Šis priedas leidžia tiksliai matuoti įtampą iš baterijų, maitinimo šaltinių ir analoginių jutiklių signalų, todėl lengviau stebėti sistemos būseną ir greičiau reaguoti į parametrų pokyčius.

Idealiai tinka analoginiams jutikliams ir akumuliatorinėms sistemoms

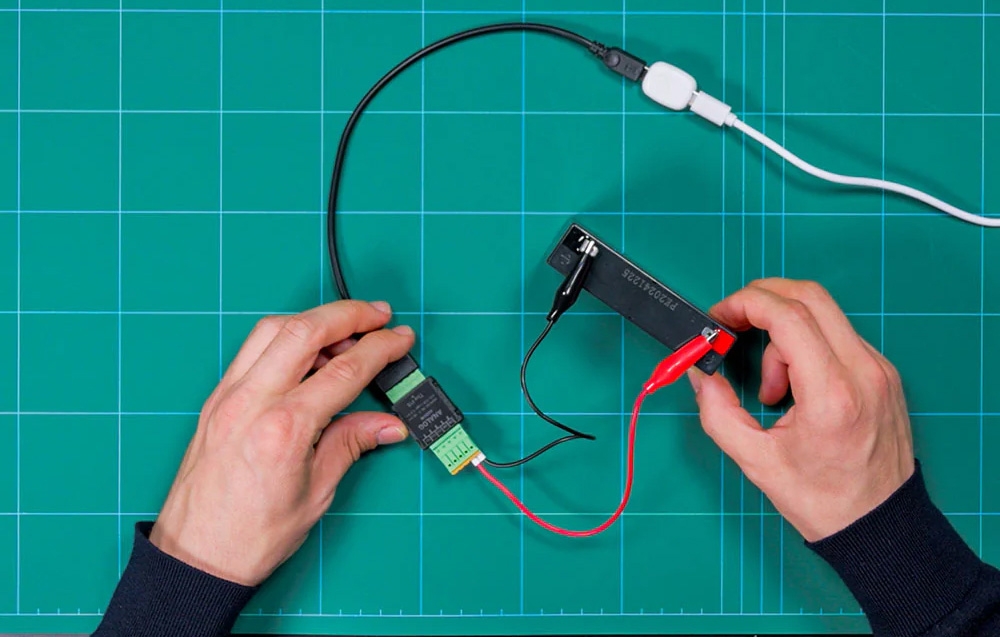

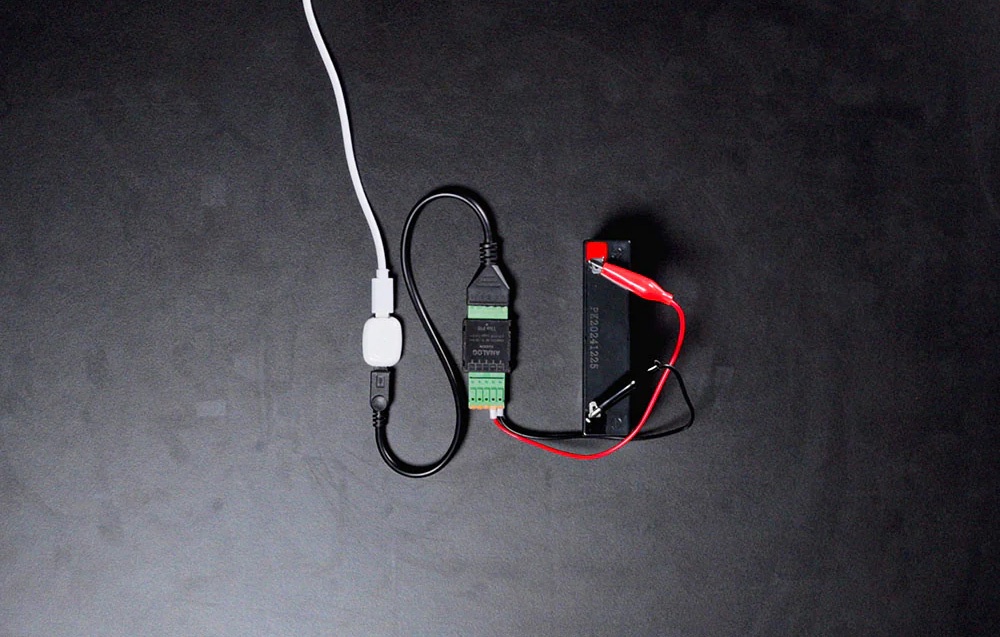

Šis priedas puikiai tinka tiek paprastiems „pasidaryk pats“ projektams, tiek sudėtingesnėms techninėms instaliacijoms. Jis leidžia prijungti populiarius 0–5 V analoginius jutiklius, tokius kaip dirvožemio drėgmės jutikliai, šviesos jutikliai ar kiti jutikliai, generuojantys įtampos signalą. Jis vienodai gerai tinka akumuliatorių ir maitinimo sistemų, veikiančių 3,7 V, 4,2 V, 12 V arba 24 V įtampa, įtampai stebėti, nes leidžia realiuoju laiku stebėti jų veikimą ir greitai reaguoti į įtampos kritimus.

Papildomi įėjimai ir išėjimai didesniam lankstumui

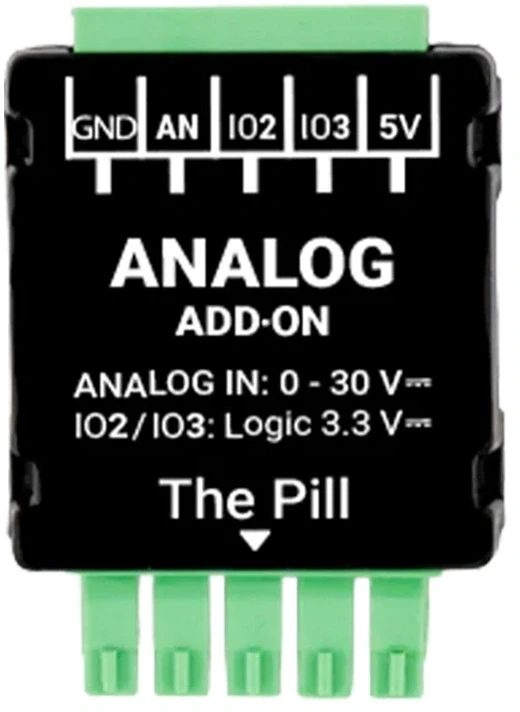

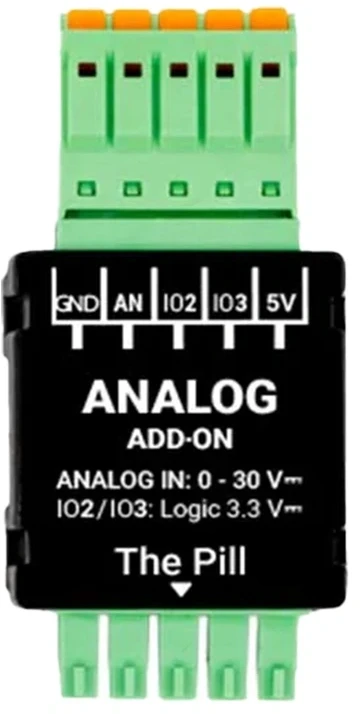

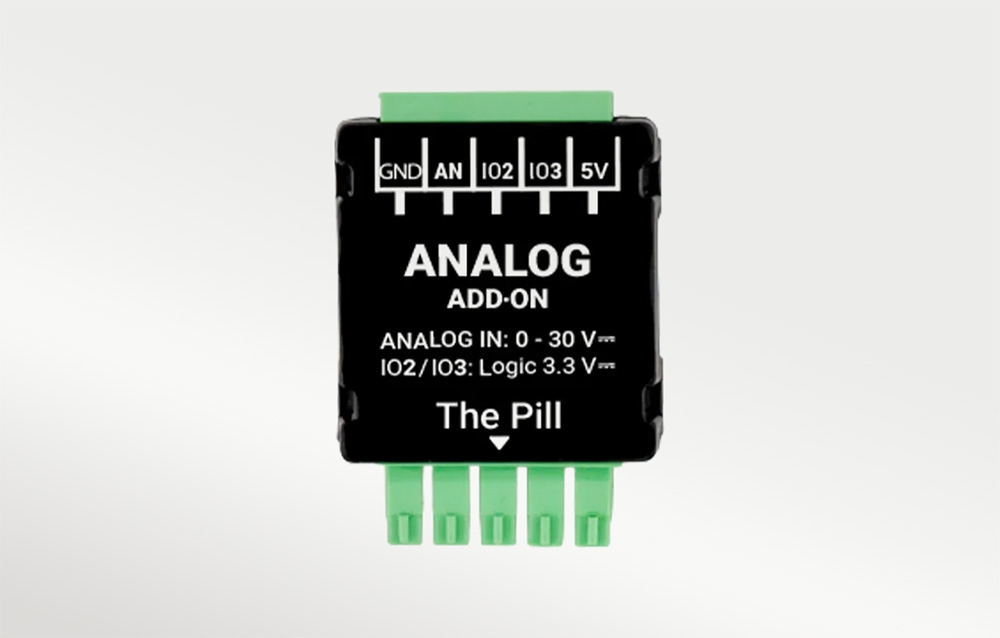

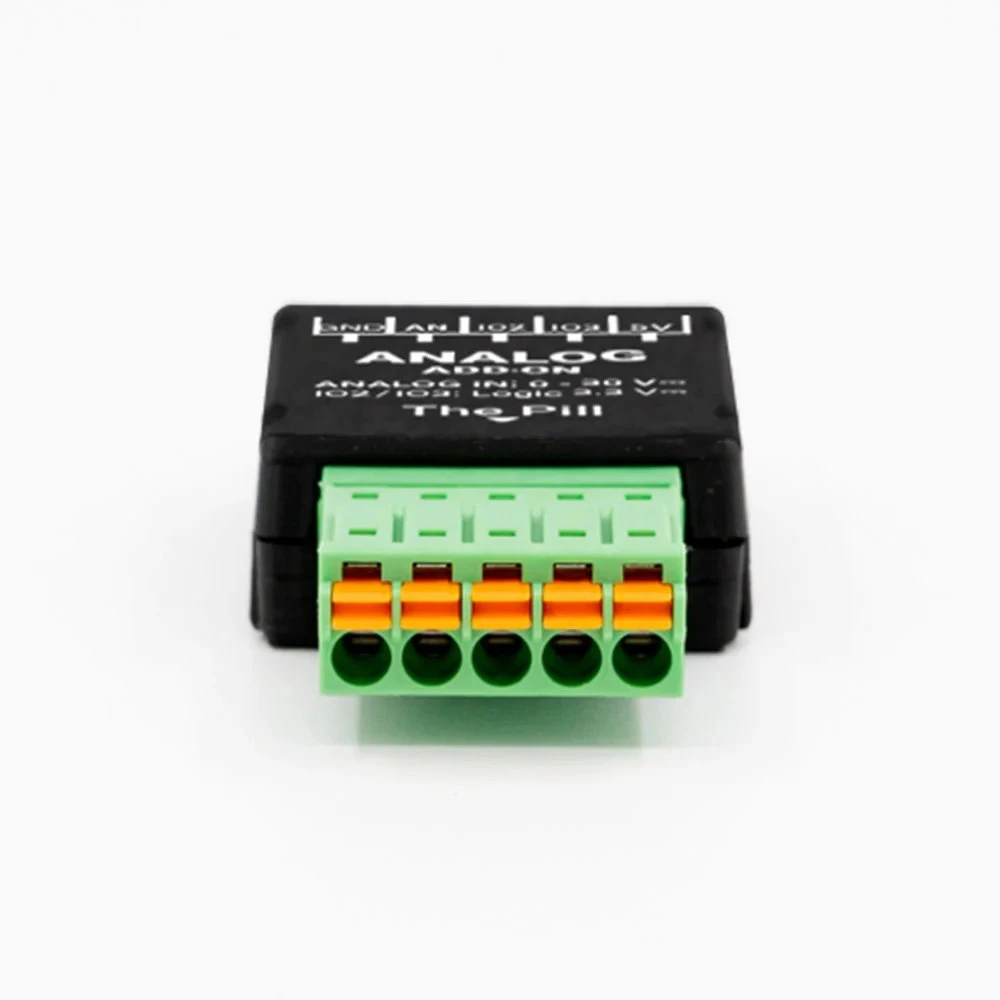

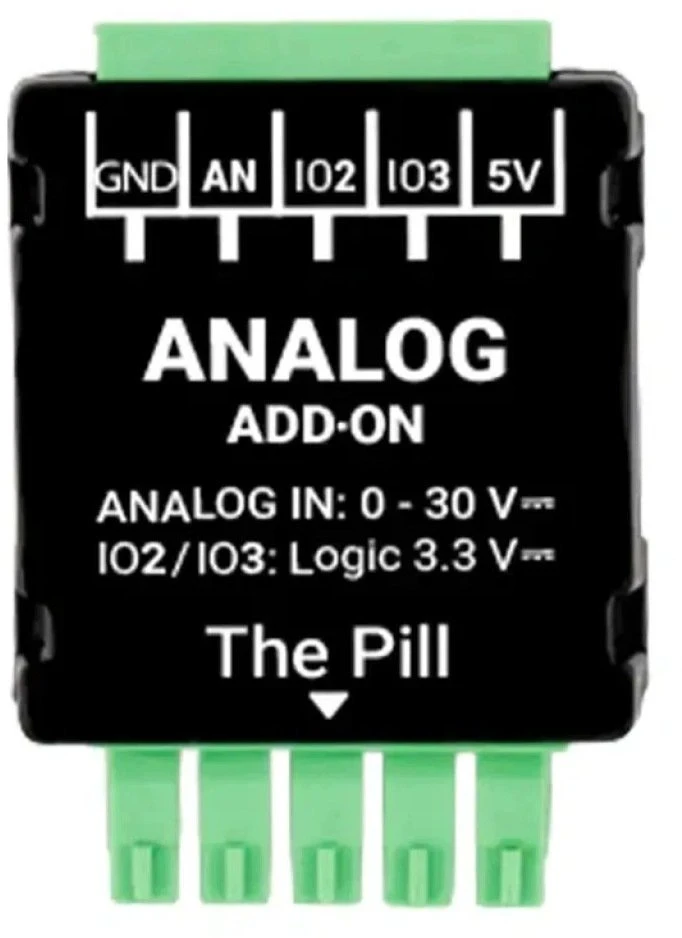

Be analoginio įėjimo, modulis turi du konfigūruojamus kontaktus, IO2 ir IO3, veikiančius 3,3 V logika. Jie gali veikti kaip skaitmeniniai įėjimai arba išėjimai, o tai išplečia projekto galimybes, leidžiant naudoti papildomus valdymo elementus arba skaitmeninius signalus. Taip pat yra 5 V ir GND gnybtai, kuriuos galima naudoti prijungtam jutikliui arba „Shelly The Pill“ įrenginiui maitinti.

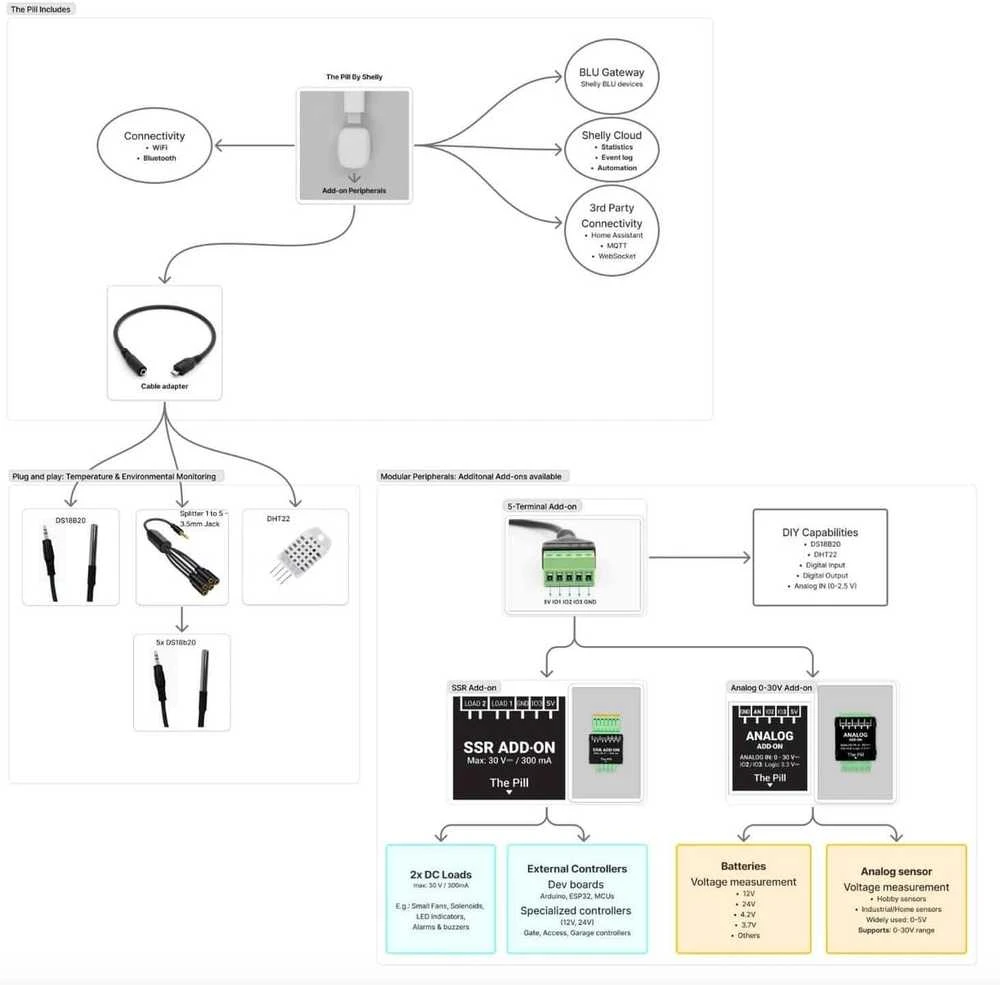

Paprasta integracija su Shelly The Pill

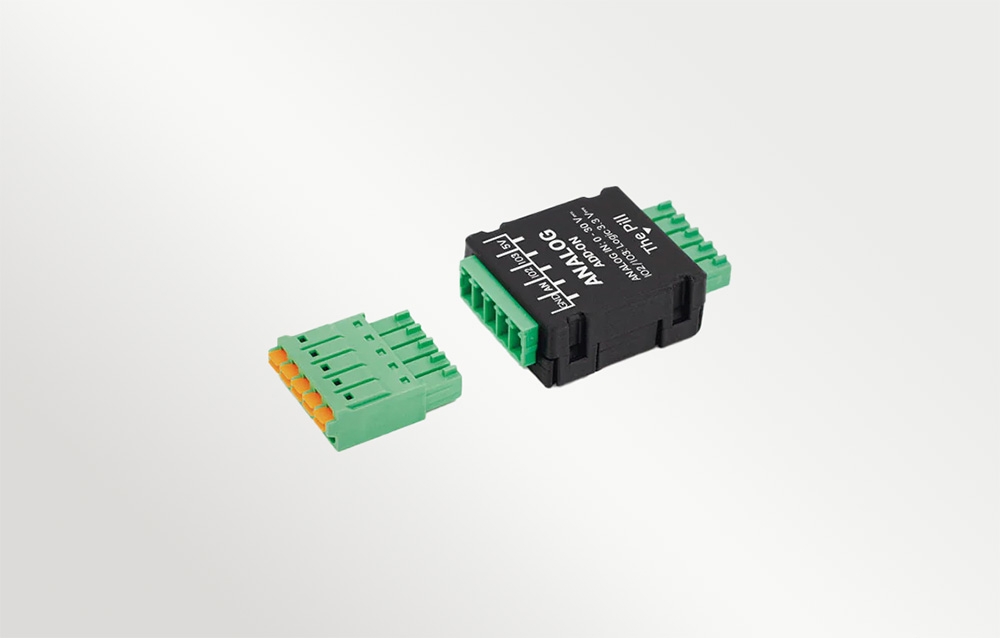

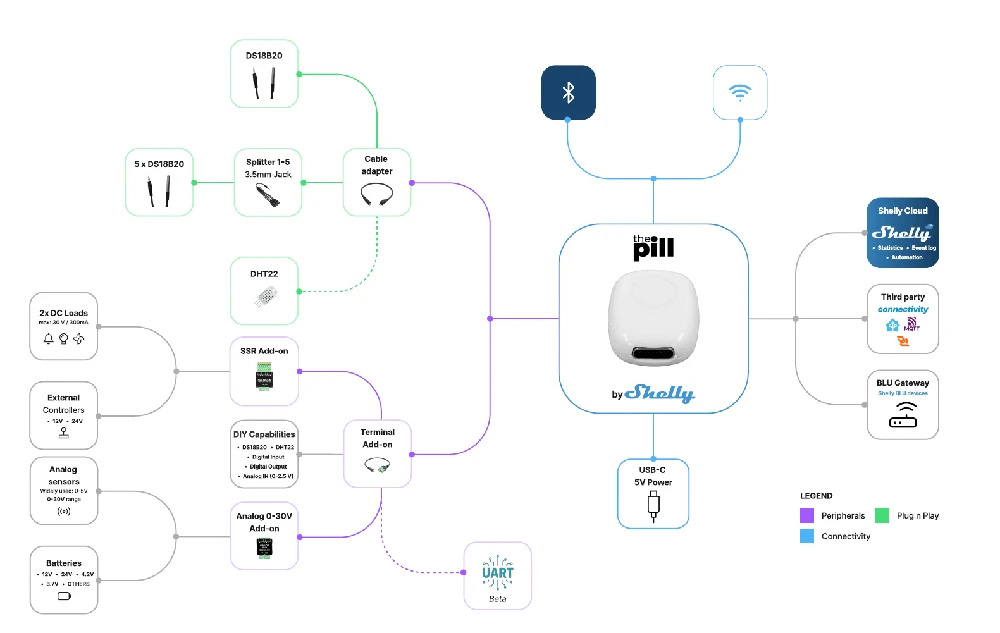

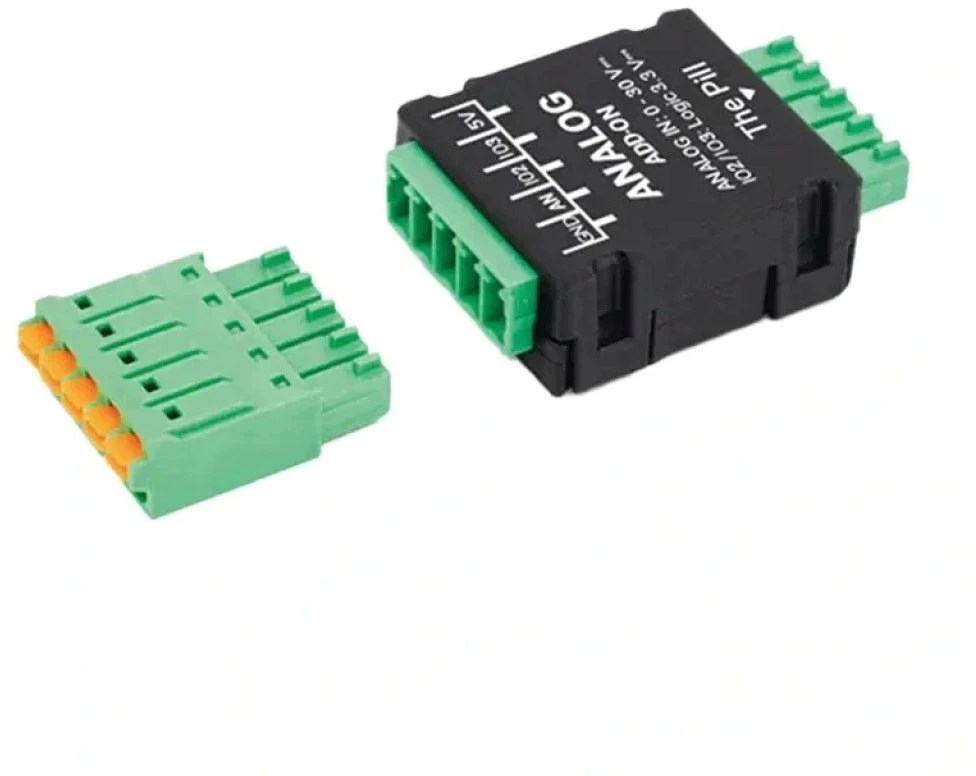

Modulis buvo sukurtas kaip specialus „Shelly The Pill“ išplėtimas. Jis prie įrenginio jungiamas per 5 terminalų priedą, kuris reikalingas jo diegimui. Su šiuo išplėtimu „The Pill“ gali rinkti duomenis iš prijungtų analoginių jutiklių ir įtampos šaltinių, todėl juos galima naudoti automatizavime, stebėjime ir savo projektuose, pagrįstuose „Shelly“ platforma.

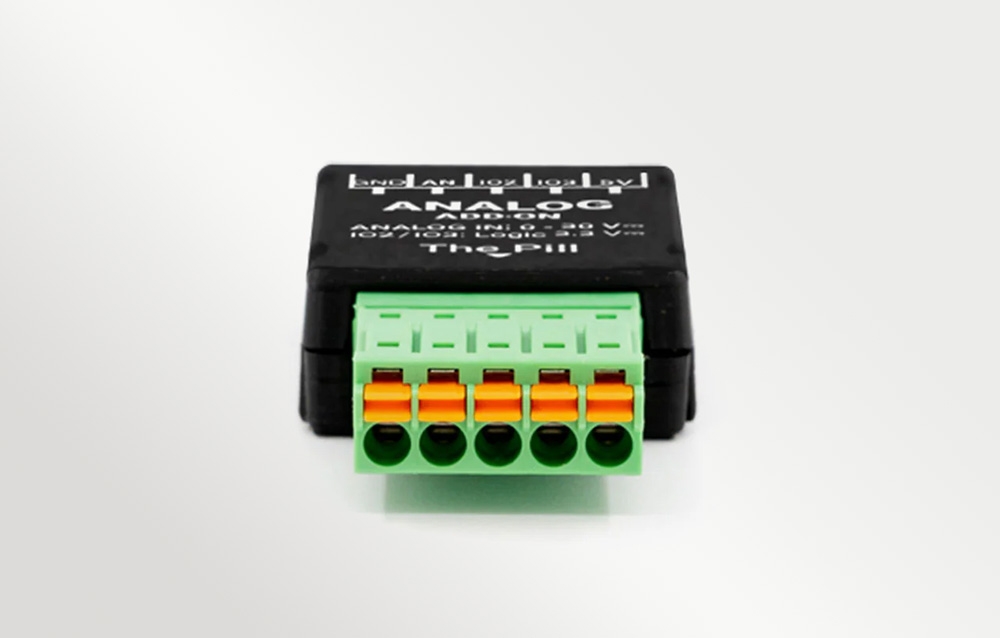

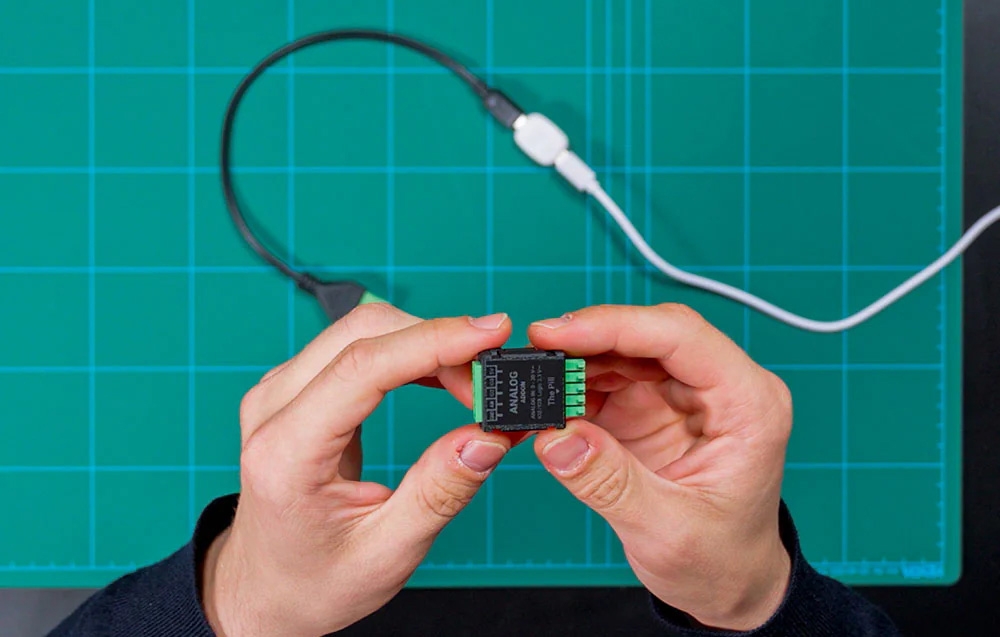

Kompaktiškas dizainas žemos įtampos instaliacijoms

Dėl mažų matmenų (36,5 × 26,5 × 11,5 mm) ir vos 8 g svorio jį lengva montuoti net ir ribotoje erdvėje. Modulis veikia esant 0–40 °C temperatūrai ir 30–70 % santykiniam oro drėgnumui, jį galima naudoti iki 2000 m aukštyje virš jūros lygio, todėl jis tinka daugeliui pritaikymų patalpose.
