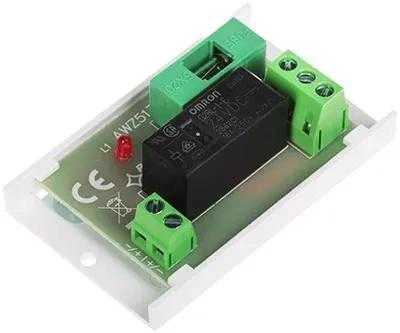

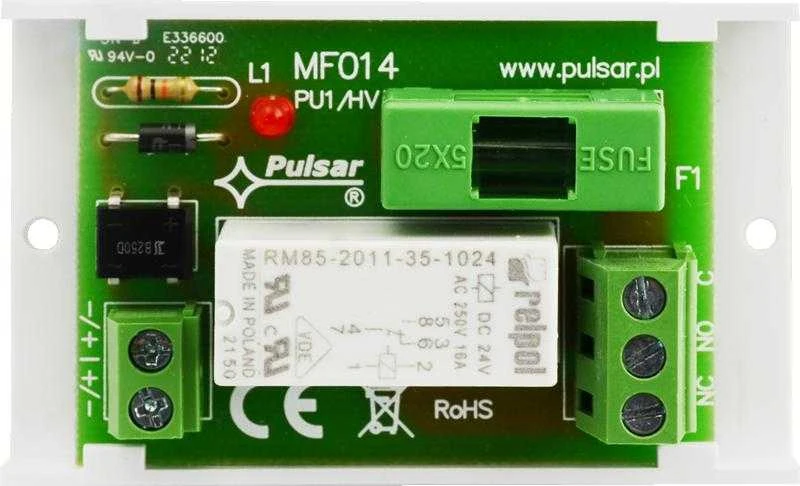

Pulsar RELINIS MODULIS AWZ-517,...

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite paštomatuose nuo 1.³⁹ €

Pristatymas į namus nuo 3.⁹⁰ €

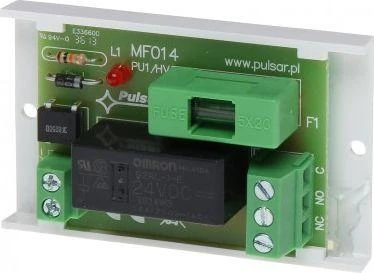

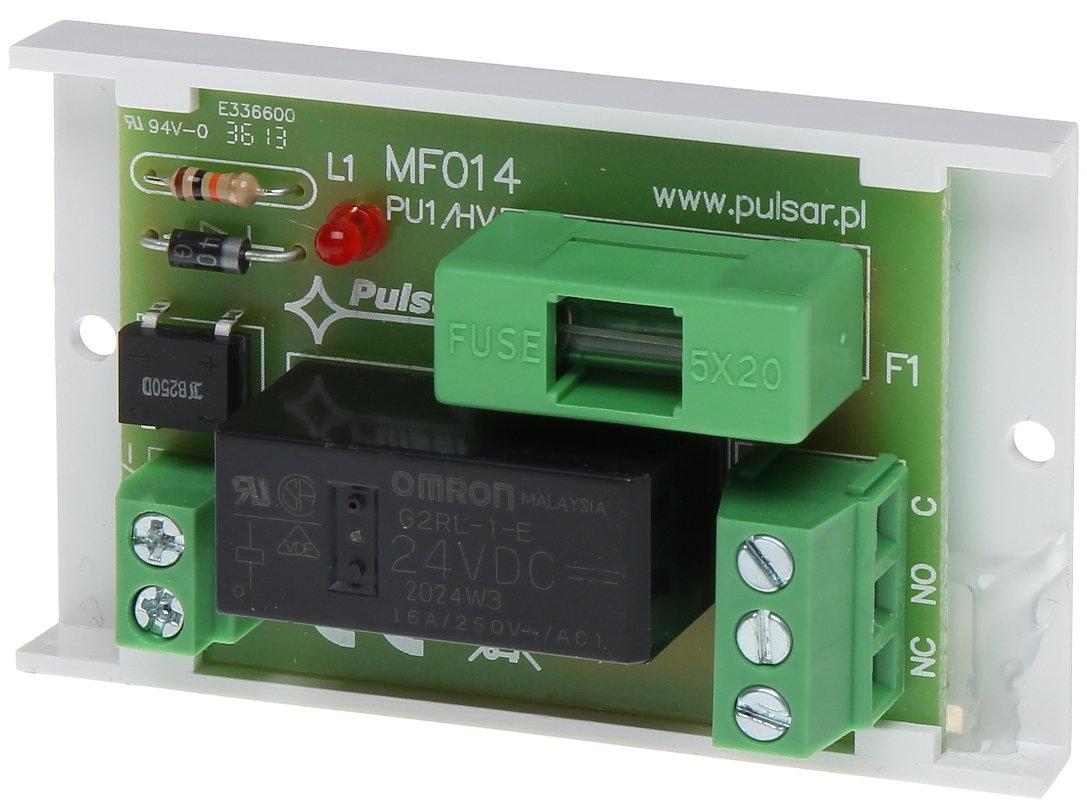

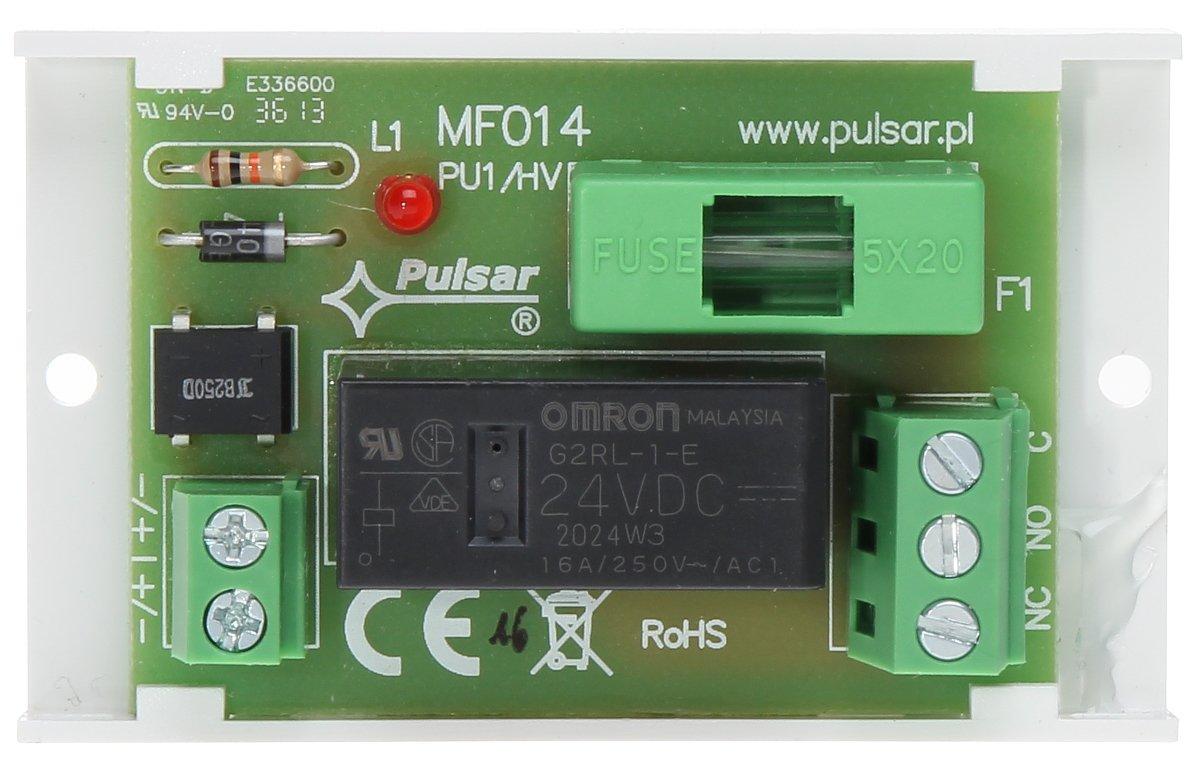

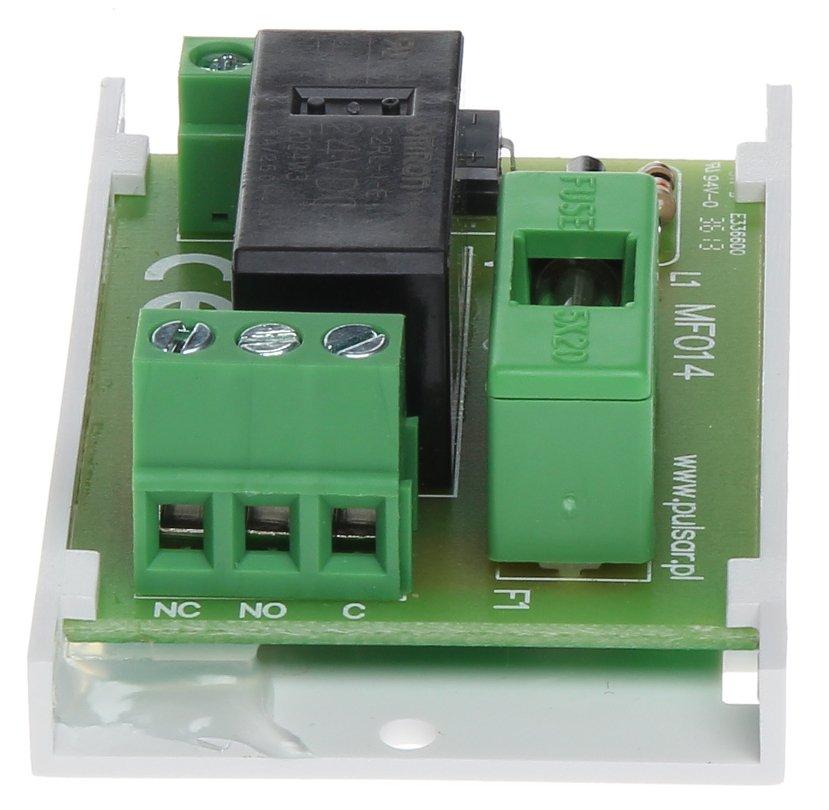

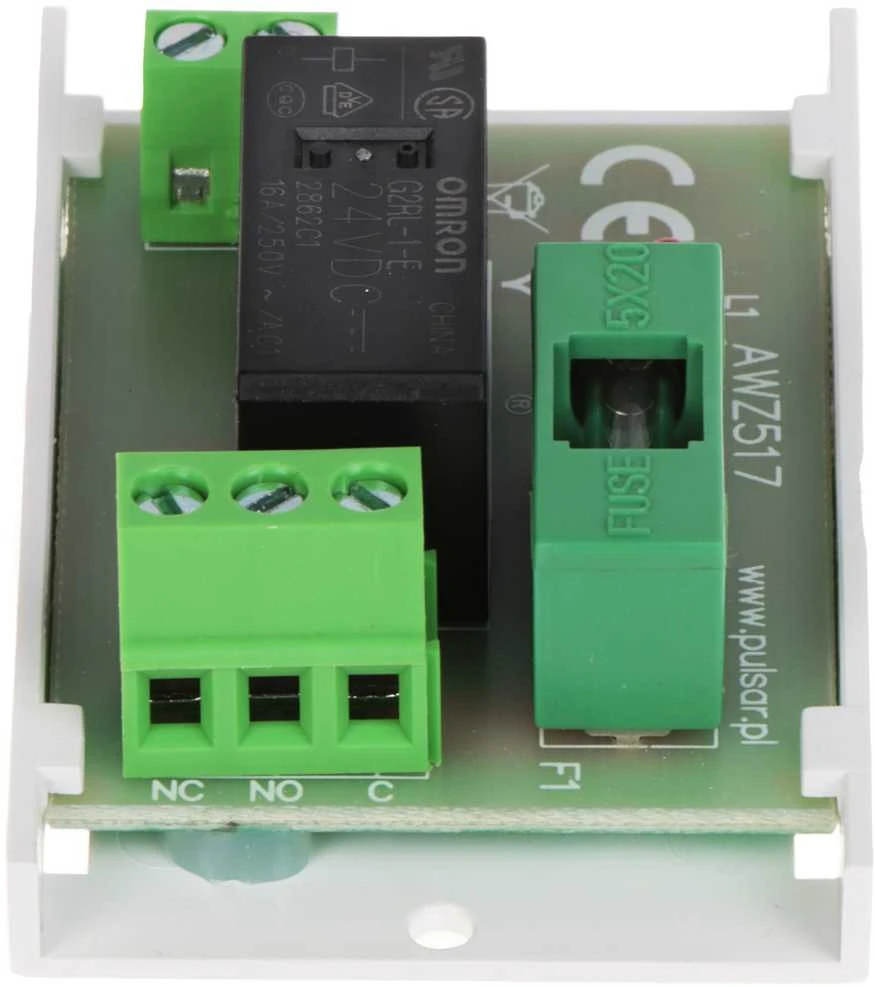

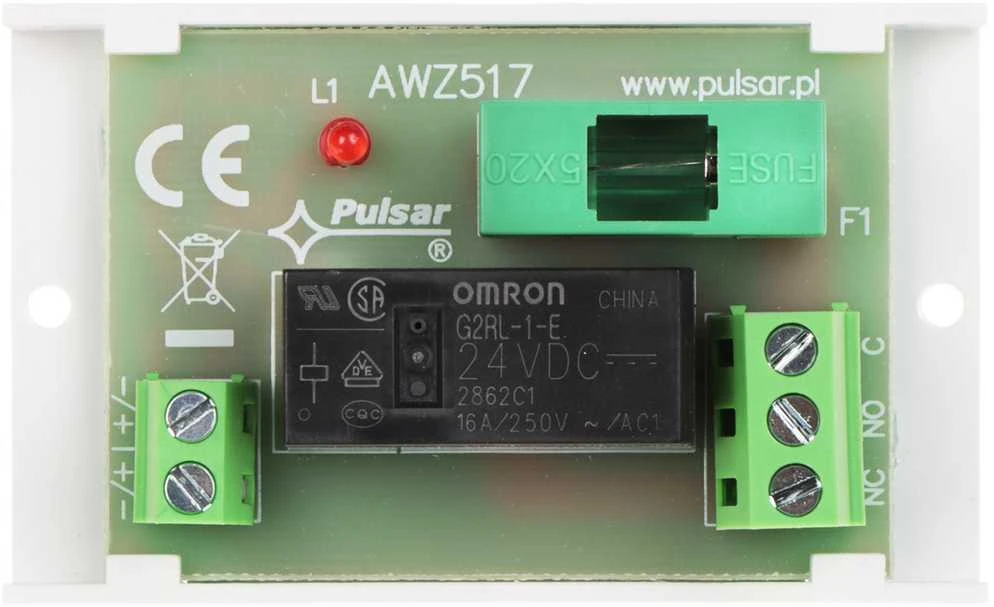

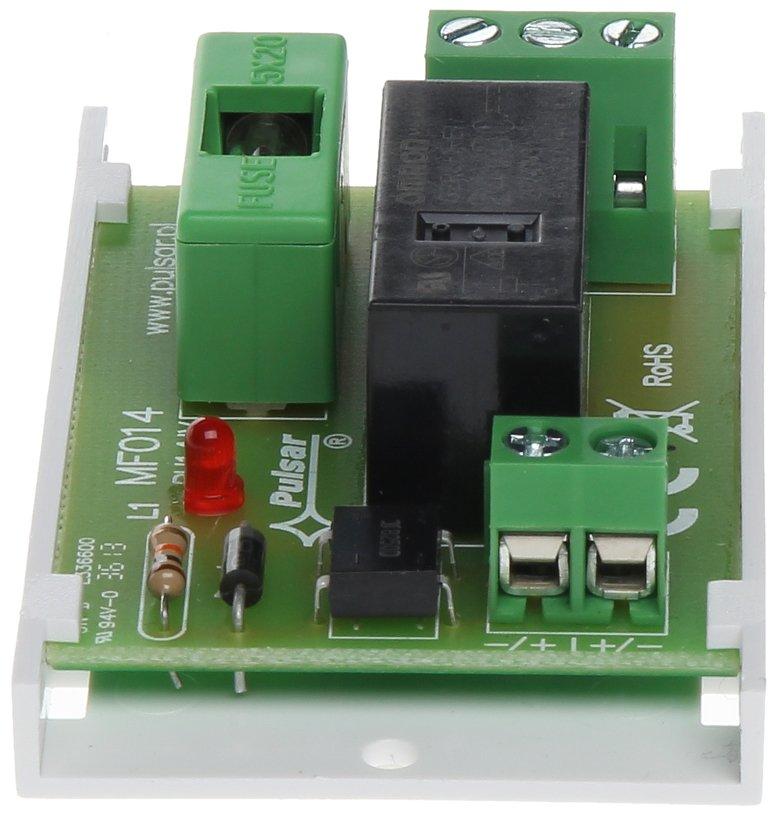

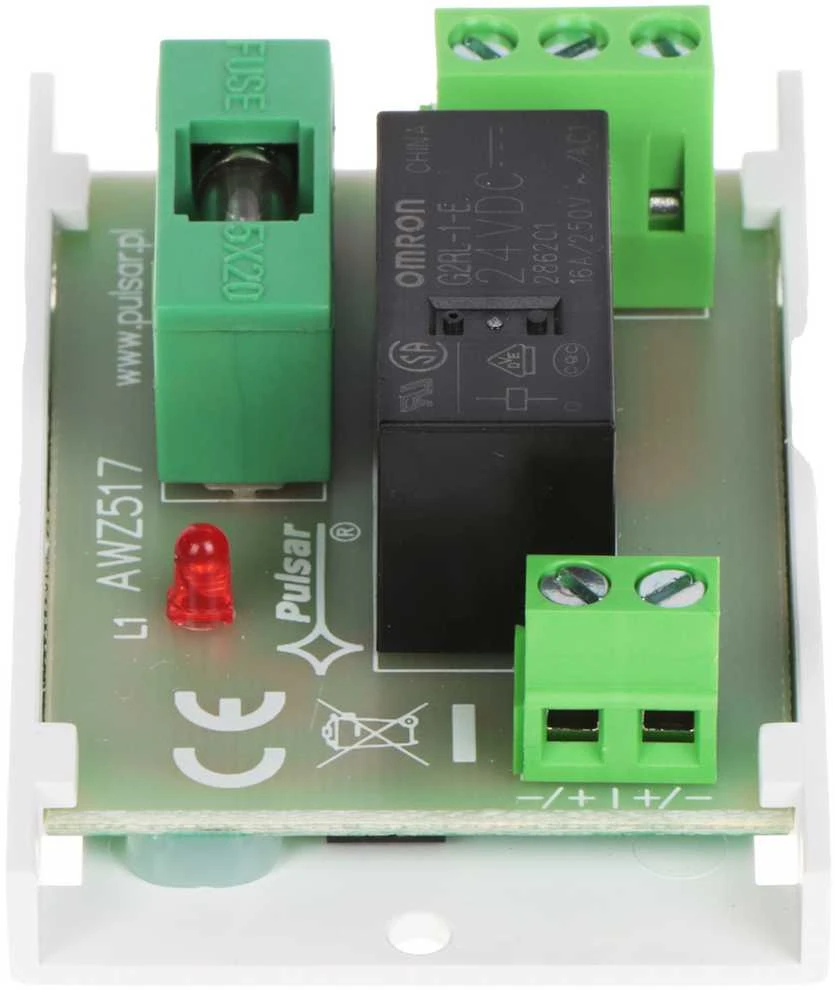

Leidžia padidinti maksimalų tranzistorinių išvesčių krovumą bei suteikia galvaninę izoliaciją tarp išvesties linijos ir apkrovos.

Relinių išvesčių skaičius :	1
Maitinimas :	20 ... 32 V AC/DC
Srovės suvartojimas :	16.7 mA kiekvienai relei, kai įtampa 24 V DC
Maksimali kontaktų apkrova :	6 A (max), 30 V DC / 250 V AC (max)
Išvestis :	1 x REL-C/NO/NC
Pagrindinės savybės :	LED indikacija Lydusis saugiklis (5/20mm), vėlinimo 6.3 A
Darbo temperatūra :	-10 °C ... 40 °C
Svoris :	0.04 kg
Matmenys :	70 x 43 x 23 mm
Gamintojas / Markė :	PULSAR
Garantija :	2 metai

Instrukcija EN

CE atitikties deklaracija

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Pulsar
Modelis

AWZ-517
Svoris 0,04 kg
Gamintojo kodas AWZ-517
Svoris 0
Modelio pavadinimas

AWZ-517

Gamintojas Pulsar
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

1. Ką daro Pulsar AWZ-517 relinis modulis?

Šis relinis modulis padidina tranzistorinių išvesčių apkrovos pajėgumą. Jis suteikia saugią galvaninę izoliaciją tarp valdymo grandinės ir jungiamos apkrovos. Taip apsaugomas jautrus valdiklis nuo trikdžių ir viršįtampių, kurie gali atsirasti apkrovos pusėje.

2. Kokią įtampą ir srovę gali jungti šis modulis?

Modulio kontaktai gali perjungti iki 6 amperų srovę. Maksimali leistina įtampa yra 30V nuolatinei arba 250V kintamajai srovei. Šie parametrai nustato, kokios galios įrenginius galite saugiai valdyti naudodami šį tarpinį relę.

3. Kaip maitinamas šis relinis modulis?

Moduliui reikalinga 20 iki 32 voltų maitinimo įtampa. Ji gali būti tiek nuolatinė (DC), tiek kintamoji (AC). Esant 24V įtampai, vienos relės srovės suvartojimas yra 16,7 mA, todėl įrenginys yra ekonomiškas energijos vartotojas.

4. Kokios yra šio modulio fizinės charakteristikos?

Gaminio matmenys yra 70 x 43 x 23 milimetrai, o svoris – apie 40 gramų. Toks kompaktiškas dydis leidžia jį patogiai sumontuoti į valdymo spintelę ar ant DIN kreipiamojo. Jis tinka darbui nuo -10 iki +40 laipsnių Celsijaus temperatūroje.

5. Kokios apsaugos ir indikacijos yra modulyje?

Modulis turi įmontuotą LED indikatorių, kuris rodo relės būseną. Taip pat yra lydusis saugiklis, kurio vardinė srovė yra 6,3 A. Šios apsaugos priemonės padeda apsaugoti ir patį modulį, ir sujungtą įrangą nuo avarinių perteklių.
