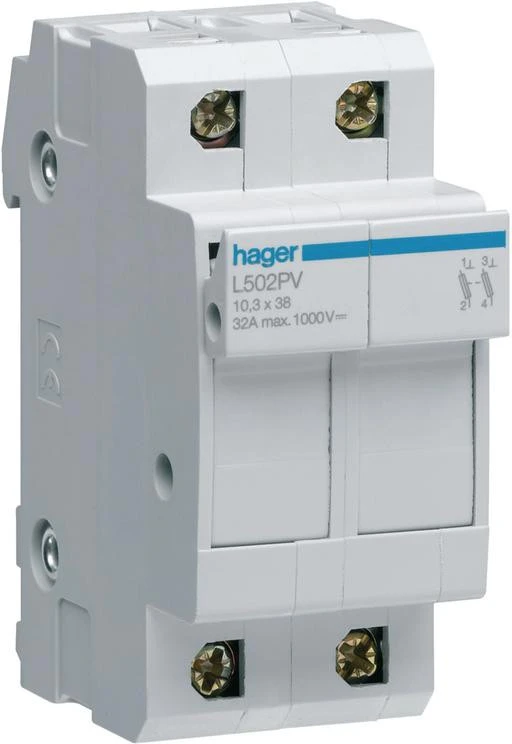

Modułowa podstawa bezpiecznikowa do systemów PV 2P 10x38mm 32A 1000VDC Hager L502PV

Modulinis saugiklių pagrindas PV 2P 10x38mm 32A 1000V DC (L502PV) Konstrukcija Polių skaičius 2 P Polių išdėstymas 2 P Valdymo ir indikacijos elementai Optinis indikatorius ne Elektrinės charakteristikos Dažnis 50 Hz Maitinimo įtampos tipas DC Vardinė jungimo įtampa Ue (AC) 690/1000 V Vardinė izoliacijos įtampa Ui 690 V Vardinė darbinė įtampa Un (DC) 1000 V Vardinė saugiklio įdėklo srovė 2/4/6/8/10/12/16/20/25/32 A Srovės korekcijos koeficientas Leidžiamosios srovės korekcijos koeficientas, kai > 10 fazių 0,7 Leidžiamosios srovės korekcijos koeficientas, kai 1-3 fazės viena šalia kitos 0,9 Leidžiamosios srovės korekcijos koeficientas, kai 4-6 fazės viena šalia kitos 0,9 Leidžiamosios srovės korekcijos koeficientas, kai 7-9 fazės viena šalia kitos 0,85 Leidžiamosios srovės korekcijos koeficientas, kai aukščiau 20°C 1 Leidžiamosios srovės korekcijos koeficientas, kai aukščiau 30°C 0,95 Leidžiamosios srovės korekcijos koeficientas, kai aukščiau 40°C 0,9 Leidžiamosios srovės korekcijos koeficientas, kai aukščiau 50°C 0,8 Saugiklis Saugiklio charakteristika gPV Galia Bendri galios nuostoliai esant vardinei srovei 2,2 W Atsparumas Elektrinis atsparumas (ciklų skaičius) 2000 Mechaninis atsparumas (ciklų skaičius) 5000 Matmenys Gaminio gylis 75 mm Gaminio aukštis 77 mm Gaminio plotis 35 mm Montavimas Priveržimo momentas 2 Nm Prijungimas Kietojo laido skerspjūvis gnybte 16mm² Lankstaus laido skerspjūvis gnybte 10mm² Norma Europos direktyva WEEE taikoma Saugumas Apsaugos laipsnis IP20 Naudojimo sąlygos Taršos laipsnis pagal IEC 60664 / IEC 60947-2. 3 Laikymo temperatūra -25 iki 80 °C Temperatūra Kalibravimo temperatūra 30 °C
