Blebox shutterBox v2.0 wifi valdomas elektrinių langų ir durų žaliuzių valdiklis

Blebox shutterBox

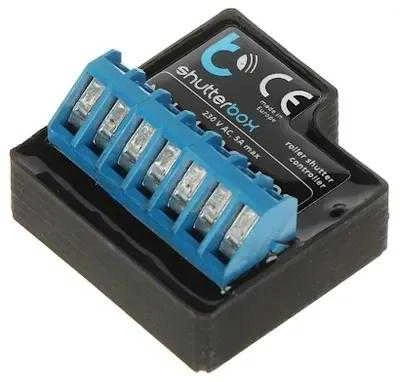

Blebox ShutterBox paruoštas modulis langų ir durų žaliuzėms valdyti per „Wi-Fi“ naudojant išmaniojo telefono programą iš bet kurios pasaulio vietos. Maitinamas 230 V tinklo įtampa. Norėdami naudoti BleBox ShutterBox , pakanka sukonfigūruoti įrenginį per interneto naršyklę. Maži matmenys leidžia įdėti įrenginį į elektros jungties dėžutę.

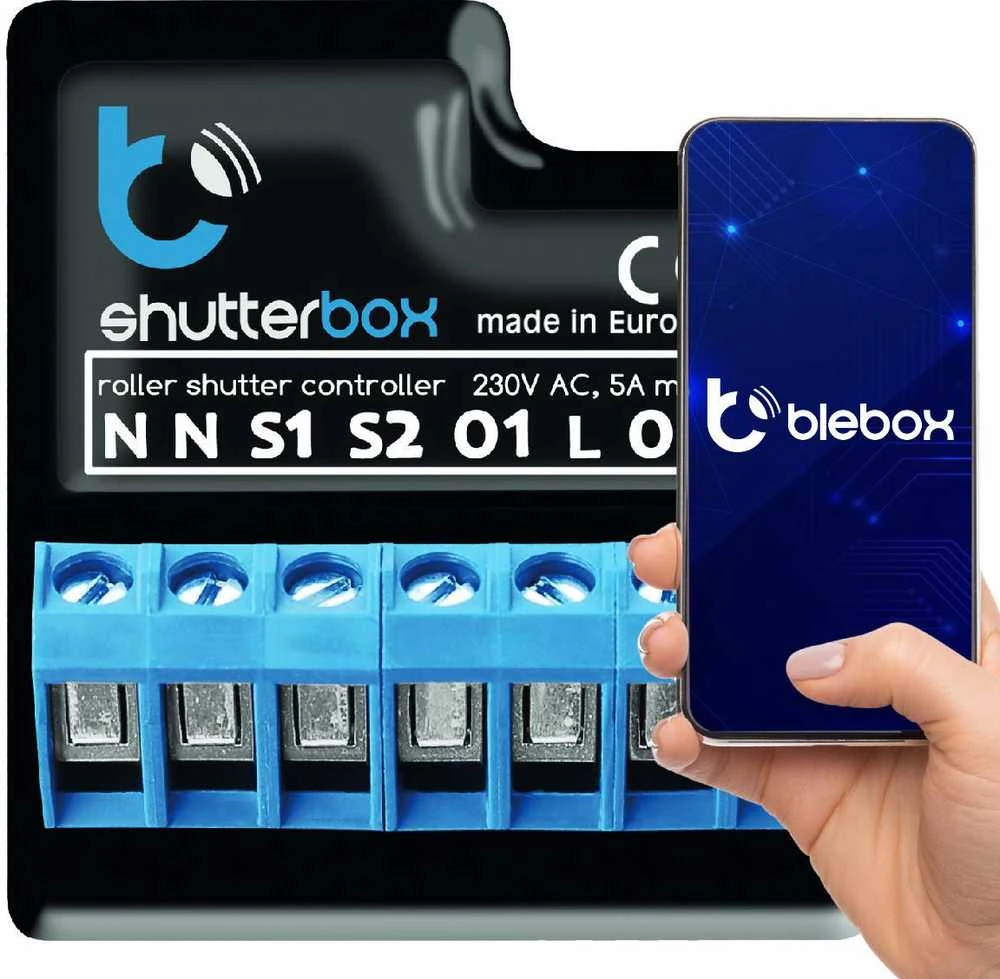

Prijungus Blebox ShutterBox galimas valdymas programėle ir mechaniškai jungtuku. Nuotoliniu būdu galite matyti ar lauko apsauginės žaliuzės uždarytos ar ne.

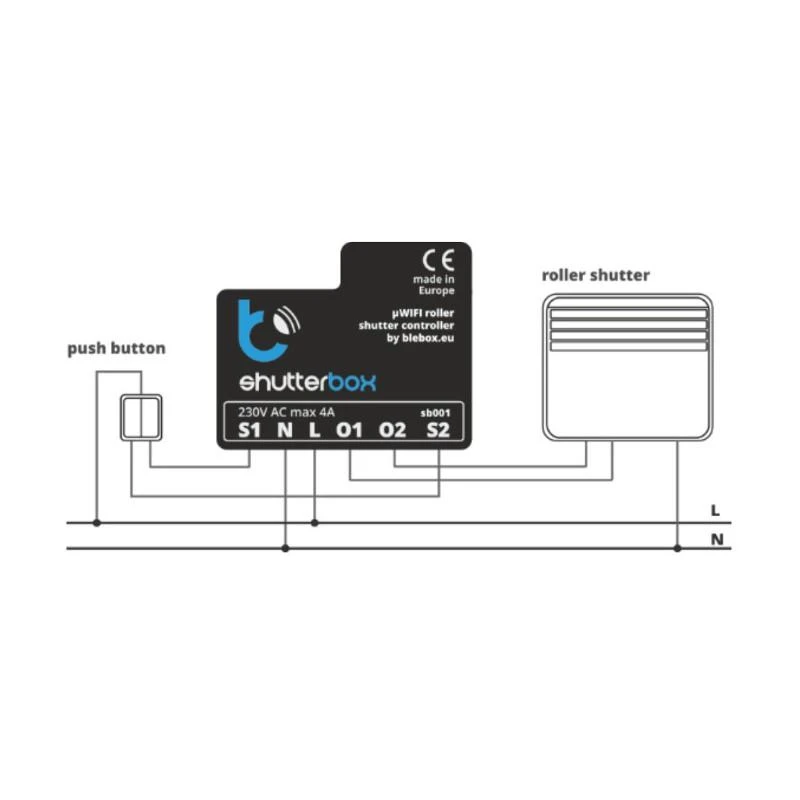

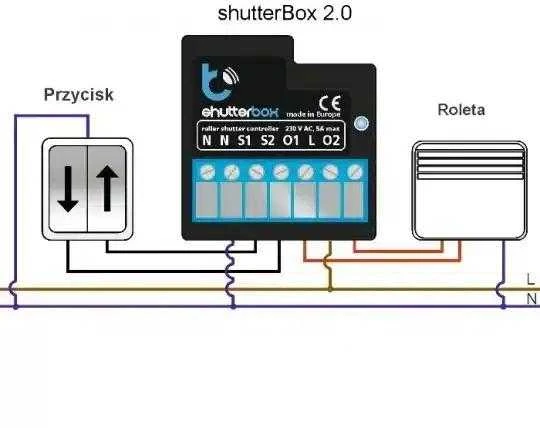

Blebox ShutterBox jungimo schema.

Prieš diegdami Blebox ShutterBox valdiklį, atjunkite maitinimo šaltinį grandinėje, kurioje jis bus įdiegtas. Valdiklis turėtų būti pastatytas vietoje, apsaugotoje nuo išorinių sąlygų ir apsaugotos nuo tiesioginės prieigos.

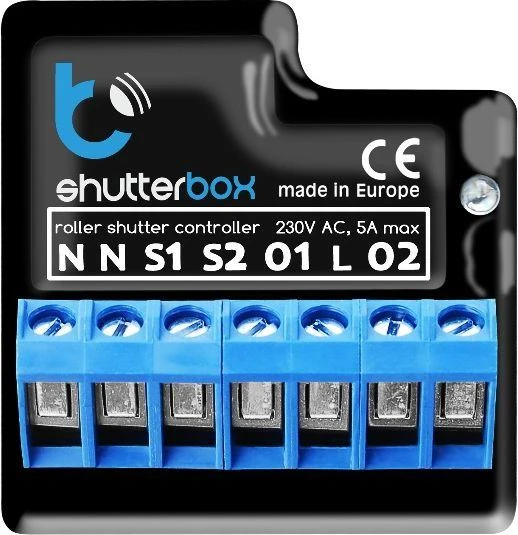

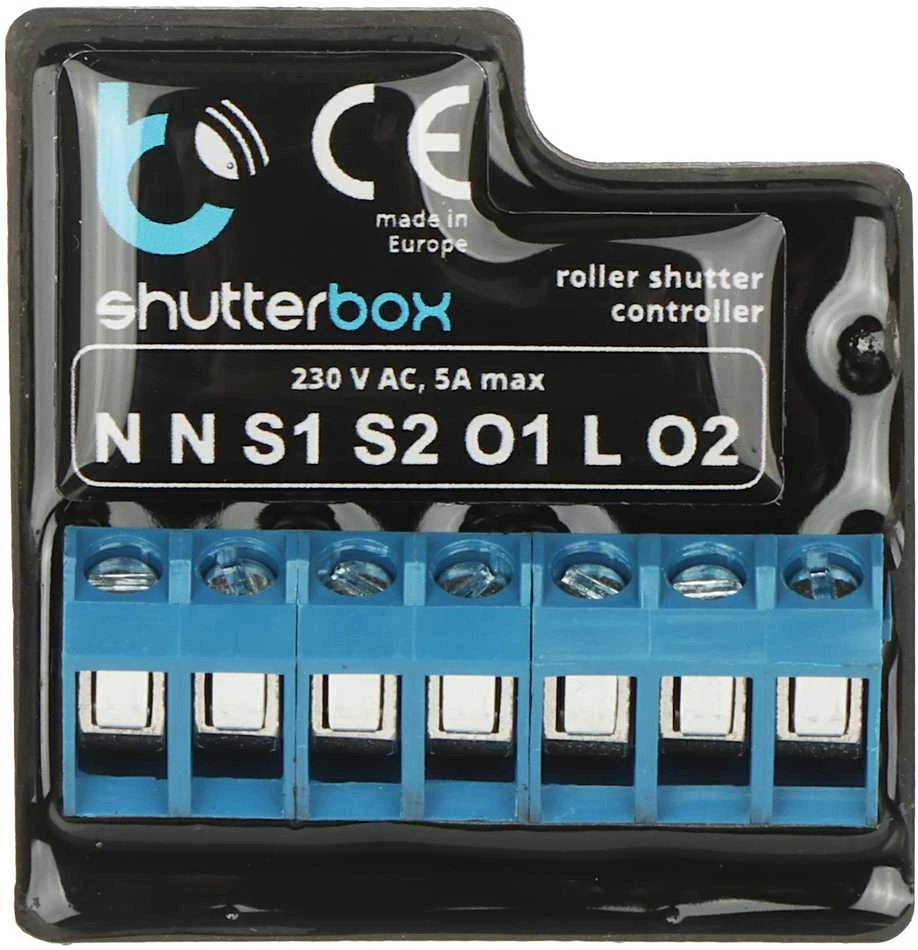

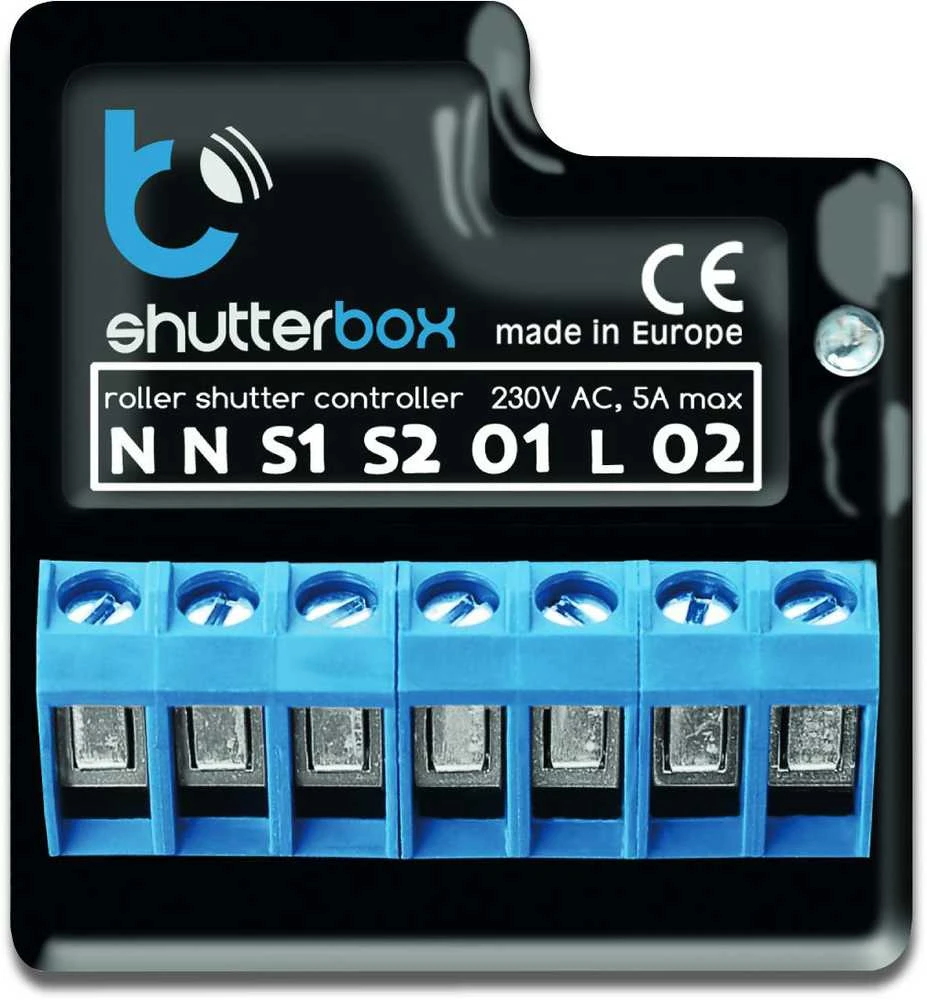

Modulyje yra varžtų jungtys, prie kurių kabeliai turėtų būti prijungti atsuktuvu:

L – galia 230 V teigiamas polius.
N – galia, nulinio laido – masė
01 – 1 išėjimas, skirtas roleto varikliui prijungti.
02 – išėjimas 2 roleto varikliui prijungti.
S1 – išorinio langinių jungiklio prijungimas.
S2 – išorinio langinių jungiklio prijungimas.

Blebox ShutterBox valdiklio konfigūracija

Norėdami sukonfiguruoti, turite prisijungti prie belaidžio įrenginio tinklo, vadinamo „shutterBox-xxxxxxxx“, kur „xxxxxxxx“ yra įrenginio serijos numeris, tada naudodami „Android Play“ parduotuvę arba „AppStore“ turite atsisiųsti programą „wBox“ – valdykite viską . Paleidus programą ekrano viršuje bus rodomas jūsų įrenginys, šalia pavadinimo bus ženklas „+“. Norėdami iš pradžių konfigūruoti įrenginį, turite spustelėti numatytąjį įrenginio pavadinimą.

Konfigūruoti taip pat galima per interneto naršyklę naudojant HTML5. Norėdami tai padaryti, adreso juostoje įveskite įrenginio, kurį jam priskyrė DHCP, IP numerį, pvz. http://192.168.4.1.
