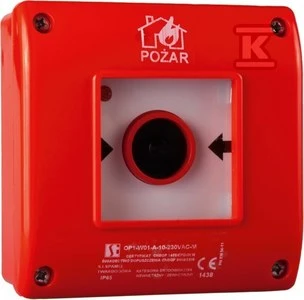

„Spamel“ rankinis iškvietimo taškas A n / t OP1 1NO 1NC 230V OP1-W01-A11-230

Rankinis gaisro signalizatorius A n/t OP1 1NO 1NC 230V OP1-W01-A11-230 A tipas OP1 rankinis gaisro signalizatorius skirtas naudoti pramoninėse ir visuomeninėse patalpose. Jis gaminamas dviejų versijų: įleidžiamas ir montuojamas ant paviršiaus. Kiekviena versija siūloma dviejų tipų: A ir B. OP1 A tipo atveju, suveikus signalizacijai, tereikia išdaužti stiklą, kuris atleidžia mygtuką. OP1 B tipo atveju, išdaužus stiklą, reikia paspausti automatinio grįžimo mygtuką. Kiekviename korpuse telpa trys SP22-10 (NO) arba SP22-01 (NC) jungikliai. Be to, kiekviena versija gali būti aprūpinta diodu, kurį galima prijungti prie jungiklio arba tiesiai prie konkretaus objekto signalizacijos sistemos. Signalas įjungiamas ir siunčiamas išdaužus stiklą (A tipas) arba išdaužus stiklą ir paspaudus automatinio grįžimo mygtuką (B tipas). Signalizacijos būsena atstatoma pakeitus trapų elementą (stiklas - užsakymo kodas „Fire Protection-5701“). Gaminys atitinka PN-EN 54-11 standartą. Patvirtinimo sertifikato Nr. 0654/2009. EB atitikties sertifikato Nr. 1438/CPD/0130. Įprastai atviros grandinės trumpasis jungimas (uždara grandinė) atsiranda sumontavus dangtelį su stiklu – paspaudus mygtuką. Nutrauktos grandinės būsena (atvira grandinė) atsiranda išmontavus dangtelį su stiklu arba išdaužus stiklą – nepaspaudus mygtuko. Įprastai uždaros grandinės trumpasis jungimas ir atvira būsena, priešinga įprastai atvirai grandinei. Techniniai duomenys: Nominali izoliacijos įtampa Ui 500 V. Nominali nuolatinė srovė Iu=Ith 10 A. Nominali perjungimo srovė Ie kat. AC-15 2,5 A (230 V) 1,6 A (400/500 V). Nominali perjungimo srovė Ie kat. DC-13 4 A (24 V) 1 A (110 V) 0,25 A (220 V) Apsaugos klasė IP65 Jungiamųjų laidų skerspjūvis 2 × 1...2,5 mm² (vientisas laidas) 2 × 0,75...1,5 mm² (daugiagyslis laidas) Turinys Stiklas PPOŻ-5701P01 Jungiklis su NO (10) žaliu NO Jungiklis su NC (01) raudonu NC Rezistoriaus plokštelė Priekinės plokštelės etiketė
