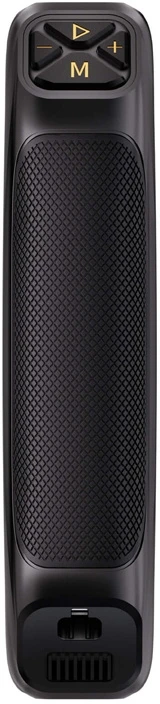

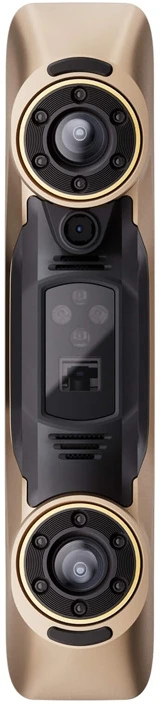

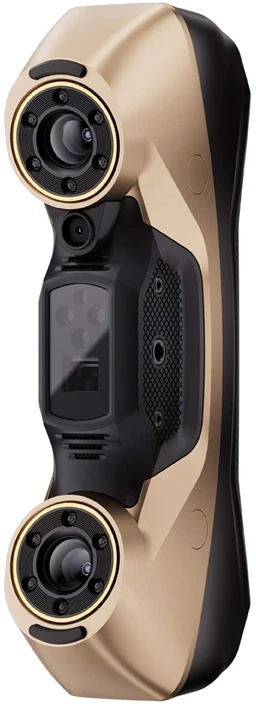

„Revopoint MetroY Ultra“ 3D skeneris – CCM versija

„Revopoint MetroY Ultra“ 3D skeneris – CCM versija

„Revopoint MetroY Ultra“ yra pažangus pramoninės klasės 3D skaitytuvas, kuris sujungia mėlynos šviesos technologiją su daugialinijiniu lazeriu ir struktūrizuota šviesa, pasiekdamas iki 0,015 mm vieno kadro tikslumą. Įrenginys veikia iki 90 kadrų per sekundę greičiu ir fiksuoja iki 3 000 000 taškų per sekundę, todėl objektas kartografuojamas greitai ir itin tiksliai. Dėl „Wi-Fi 6“ ryšio galima perduoti duomenis realiuoju laiku, o „Revo Metro“ ir „Revo Measure“ programinės įrangos palaikymas leidžia atlikti visą darbo eigą – nuo nuskaitymo iki pažangių matavimų. CMM leidimas išplečia įrenginio galimybes tikslumo patikrinimo ir metrologinių matavimų funkcijomis, todėl tai idealus sprendimas profesionaliai kokybės kontrolei.

Pramoninės klasės matavimo tikslumas

Skeneris siūlo iki 0,015 mm vieno kadro tikslumą ir 0,015 mm + 0,04 mm × L (m) tūrinį tikslumą, užtikrindamas nuoseklius ir patikimus matavimo rezultatus. CMM versijoje greitas tikslumo patikrinimas galimas tiesiai darbo stotyje, naudojant metrologinės klasės rutulinę plokštę. Vieno spustelėjimo funkcija leidžia akimirksniu patikrinti atstumus tarp rutulių centrų ir palyginti juos su etaloninėmis vertėmis, taip iš karto įvertinant nuskaitymo tikslumą.

Greitas ir lankstus nuskaitymas bet kokiomis sąlygomis

„MetroY Ultra“ nuskaito iki 90 kadrų per sekundę greičiu ir fiksuoja iki 3 000 000 taškų per sekundę, žymiai pagreitindamas darbą net ir su sudėtingesnėmis detalėmis. Įrenginys gali veikti esant iki 100 000 liuksų apšvietimui, todėl tinka ir pramoninei aplinkai. Palaikymas objektams, kurių aukštis yra nuo maždaug 50 mm iki 1000 mm, leidžia skenerį naudoti tiek mažoms detalėms, tiek didesniems komponentams nuskaityti.

5 skenavimo režimai, pritaikyti užduočiai

Įrenginys siūlo penkis skenavimo režimus, naudojančius mėlyną šviesą, leidžiančius pasirinkti užduočiai tinkamiausią metodą. Didelės spartos režimas su 34 kryžminėmis linijomis leidžia greitai užfiksuoti duomenis, detalių režimas su 15 lygiagrečių linijų užtikrina didelį detalumą, o vienos linijos režimas leidžia kartografuoti gilias skyles. Be to, viso lauko struktūrizuota šviesa idealiai tinka didesniems paviršiams, o automatinis sukamojo stalo režimas leidžia patogiai ir be priežiūros nuskaityti mažesnes detales.

Išplėstiniai matavimai ir duomenų analizė

CMM leidimas naudoja „Revo Measure“ programinę įrangą su PTB sertifikuotais algoritmais, užtikrinančiais atitiktį tarptautiniams metrologijos standartams. Patikrinus tikslumą, galite sklandžiai pereiti prie detalių nuskaitymo ir duomenų importavimo į matavimo aplinką, kurioje galite atlikti išsamią analizę, matavimus ir generuoti ataskaitas. Intuityvi sąsaja ir duomenų vizualizacija palengvina darbą ir sutrumpina laiką, reikalingą rezultatams gauti.

Belaidis veikimas

Dėl „Wi-Fi 6“ ir belaidžio nuskaitymo galimybių vartotojai gali dirbti be laidų apribojimų. Vaizdo rodymo funkcija leidžia stebėti nuskaitymo eigą keliuose įrenginiuose vienu metu, o tai padidina proceso kontrolę ir palengvina komandos bendradarbiavimą. Šis sprendimas puikiai veikia tiek projektavimo biuruose, tiek gamybos aplinkoje.

Platus pritaikymas pramonėje ir inžinerijoje

„MetroY Ultra CMM Edition“ naudojamas visur, kur svarbus tikslumas ir galimybė patikrinti rezultatus – nuo atvirkštinės inžinerijos ir greito prototipų kūrimo iki išsamios kokybės kontrolės. Galimybė palyginti rezultatus su etaloniniais duomenimis ir generuoti ataskaitas paverčia įrenginį visapusišku įrankiu darbui su 3D matavimais.

Įtraukta

• Skaitytuvas
• Trikojis
• USB C tipo–C tipo laidas
• Maitinimo adapteris
• Modelio pavyzdys
• 6 mm žymekliai (500 vnt.)
• Dviejų ašių besisukantis stalas
• Nešiojimo dėklas
• Kalibravimo plokštelė
• Mobilusis rinkinys (4-oji karta)
• Kalibravimo plokštelė su sferomis
• „Revo Measure“ programinė įranga (1 metų licencija)
