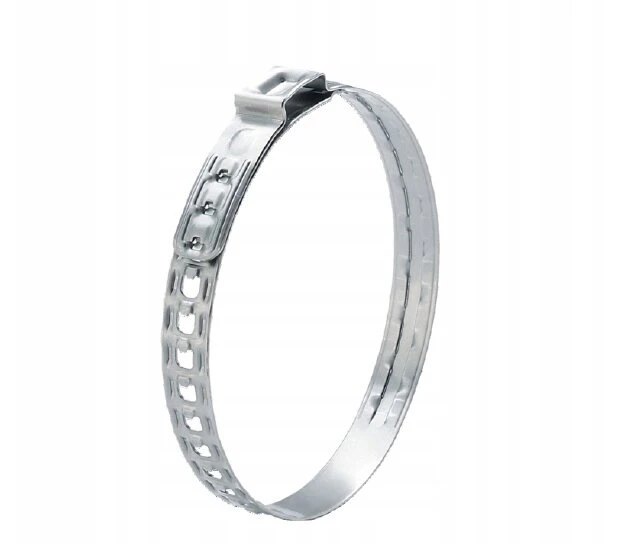

Ventiliatorius Termoplastinės jungties apsaugos spaustukas 67.3-93.1 mm Oetiker 18500266

Reguliuojama juosta su dvigubos ausies ausies

rekomenduojama kaip atsarginė dalis homokinetinių sąnarių, įskaitant skydus su TPE (termoplast)

Privalumai

• Didelis stiprumas, tinkamas TPE (TPE) ir guminiams skydams
• Lengva naudoti, ergonominis dizainas
• Didelis įtempimas
• Apriboti reikiamą atsargą dėl mažiau produktų numerių

savybės

Optimizuotas užrakto dizainas: Trys dvigubi kabliukai suteikia didelę užspaudimo jėgą

Bangos juostos kraštuose su skylutėmis: Didesnis juostos stiprumas ir mažesnė įtrūkimo rizika

„Pen-WPUS“ Konstrukcija: Žemas „Stepless®“ profilis visame juostos perimetru ir sklandžiai įdedant rašiklį į griovelį

Juostos briaunos be urvų: Sumažinta didelių gabaritų dalių žalos rizika

Techniniai duomenys

• Medžiaga: Nerūdijantis plienas, medžiaga Nr. 1.4301/UNS S30400
• Atsparumas korozijai pagal PN-EN ISO 9227: & Gt; 1000 h
• diapazonas: 67.3-93.1 mm
• plotis × storis: 9,0 × 0,6 mm
• ausies plotis: 10,7 mm
• Rekomenduojama spaustuko jėga: 3800 n

Produkto aprašymas

Reguliuojamos juostos su „Oetiker DualHook Ear“ yra novatoriškos tvirtinimo sistemos, skirtos specialiai programoms, kurioms reikalingas didelis stiprumas ir universalumas. Lengva naudoti ir ergonomišką dizainą užtikrina didelis darbo efektyvumas.

juostos konstrukcija

Optimizuotas užrakto dizainas suteikia didelę užspaudimo jėgą. Viršutinės ir apatinės juostos yra sujungtos viena su kita trimis „Dualhook“ kabliais. Skylės dar labiau padidina juostos stiprumą. Bangos abiejuose juostos kraštuose užtikrina sandarumą ir sumažina juostos įtrūkimo riziką. Dėl ypatingo pabaigos pabaigos, visa grupė turi žemą „Stepless®“ profilį.

Didesnis koregavimo diapazonas ir mažesnis produkto numerių skaičius

Reguliuojamos juostos su „Oetiker“ „DualHook“ ausyje pasižymi dideliu skersmens diapazonu, leidžiančiu apriboti reikiamą laikymą ir produktų skaičiaus skaičių. Visą asortimentą dengia tik aštuoni produktų numeriai, iš kurių tik dvi apima juostas iki aukšto kėlinio elementų.

Pilis su „DualHook Technology“

Idealiai tinka naujojo „Oetiker DualHook“ užrakto skylutėms, jie jungia viršutinę ir apatines juostas. Trys „Dualhook“ kabliukai leidžia naudoti didelę uždarymo jėgą, o skylės iš abiejų kiekvienos skylės pusių padidina juostos stiprumą.

Bangos juostos kraštuose su skylėmis

Bangos abiejuose juostų kraštuose palengvina surinkimą ir užtikrina tolygų standumą visame perimetru. Tai padidina juostos stiprumą ir išvengia įtrūkimo rizikos, taip pat sukiojant ir pasukus juostos juostą.

„Pen-Wpust“ konstrukcija

Juosta turi specialų liežuvio griovelį visame perimetre. Specialus liežuvio galo dizainas suteikia sklandų griovelio slydimą, kurio dėka visa juosta turi žemą „Stepless®“ profilį.

Surinkimas

Uždaryti juostą

Norint tinkamai uždaryti juostą, juosta turėtų būti įterpta kuo daugiau, kad kabliukai patektų į skylutes, atitinkančias mažiausią įmanomą skersmenį. Visi trys kabliukai ant viršutinės ir apatinės juostos turi būti užsikabinusios. Teisingai uždarant iš išorės, kablio galas ant apatinės juostos bus matomas.

Uždarymas su stiprumo prioritetu

Juostos ausis turėtų būti priversta tolygiai, neviršijant rekomenduojamos maksimalios užspaudimo jėgos. Dėl šios priežasties juostos įtampa išliks pastovus, o atskiri priveržto elemento komponentai ir pati juosta nebus perkrauta. Remiantis terminija, oetikeris yra vadinamas „stiprybės prioritetu“. Dėl stiprumo prioriteto kiekvieno susirinkimo metu išlaikoma kompensacija už visus dimensijų skirtumus. Dėl to kiekvieno mazgo metu radialinis slėgis išlieka daugiau ar mažiau pastoviu lygiu, neatsižvelgiant į matmenų pokyčius

Galimi dydžiai
