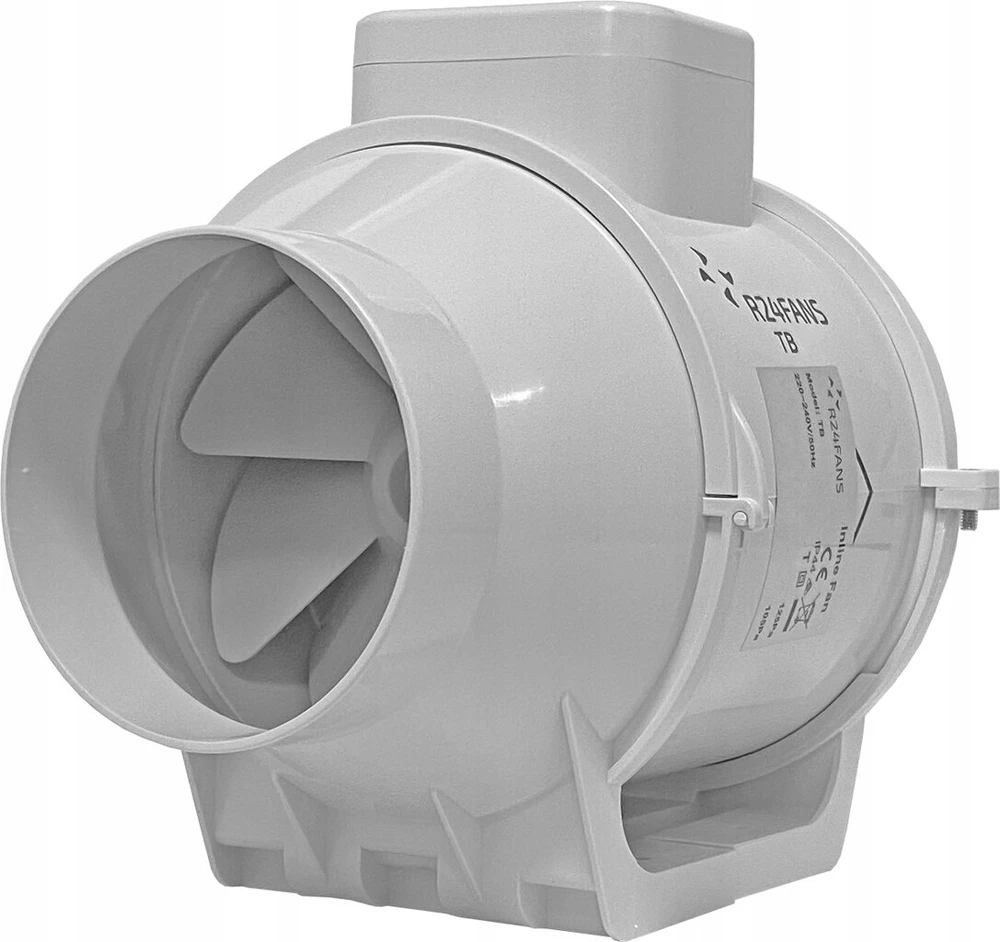

Ašinis ortakių ventiliatorius dviem greičiais 218m3/h Tb125 S su rutuliniais guoliais, tylus

tylus kanalo ventiliatorius

tb 125 s

Pagrindinės savybės

• Išėjimo skersmuo -& nbsp 124 mm & nbsp; (į kanalą & nbsp 125 mm )
• Aukštos kokybės - „Max & Nbsp“ 218 m3/h
• Žemas triukšmo lygis - Min & Nbsp 26 db (a)/3m
• Energijos -taupymo variklis -& nbsp min. 20 W
• Dviejų greičių variklis & nbsp; su šilumine apsauga
• Gamintojas - R24Fans
• rutuliniai guoliai & nbsp; standartiniame
• Lengvas surinkimas ir išmontavimas
• PVC būstas

Aprašymas

Kanalų gerbėjai su mišrių srautų serija ir Nbsp tb_s & nbsp; yra naudojami tiekimo ir išmetimo ventiliacijos sistemose, kurioms reikia palyginti aukšto suspaudimo stiprus patikėjimo srautas ir žemas triukšmo lygis Jie yra puikus sprendimas vėdinti atskirų pastatų, kolektyvinės gyvenamosios vietos ir komunalinių paslaugų vėdinimo įrengimo. Ventiliatoriai yra pritaikyti oro transportavimui + 60 ° C Yra skirti ventiliacijos kanalams, kurių skersmuo: 100, 125 mm.

Konstrukcija

Ventiliatoriai ir Nbsp tb_s & nbsp; Turėkite kompaktiškus matmenis ir galimybę išardyti rotorių kartu su varikliu, nereikia trukdyti vėdinimo sistemai., kuris turi labai aukštą patvarumą ir mechanines vertes. Variklio blokas su rotoriumi ir spaustuko dėžu Kad išmontavimas būtų atliktas neturint specialių įgūdžių ir įrankių. Šis dizainas supaprastina ventiliatoriaus palaikymą.

Variklis

Vienos fazės variklis rutuliniuose guoliuose turi du sukimosi greičius. Norėdami apsaugoti nuo perkrovos, ventiliatoriai yra aprūpinti šilumine apsauga ( šiluminis saugiklis ). Variklio apsaugos klasė: IP X4.

Greičio reguliavimas

Dėl tinkamos konstrukcijos ( du variklio pavaros ), ventiliatorius gali veikti 2 greičiais - trijų pozicijų jungiklis gali būti naudojamas perjungti iš ventiliatoriaus pavarų. Jei vis dėlto reikia išlyginti ar peršokti greičio reguliavimą, galite naudoti plieno transformatoriaus reguliatorių arba skysčio tiristoriaus reguliatorių ir sujungti jį su maksimaliu (aukšto) variklio efektyvumo spaustuku.

Reguliatorius ir jungiklius galima rasti kituose mūsų.

Techniniai duomenys & nbsp; ir srauto charakteristikos

• Maitinimo šaltinis -& nbsp 230 V / 50 Hz
• Oro išlaidos (Min./Max.) -& Nbsp 181/218 m3/h
• Įvertinta galia (min./max.) -& nbsp 20/35 W
• Tūris (min./max.) 26/ & nbsp 31 db (a)/3m
• Dabartinis vartojimas (Min./Max.) -& Nbsp 0,17/0,28 a
• Variklio apyvarta (Min./Max.) -& Nbsp 2100/2600 aps/min
• Maks. Oro slėgis -& Nbsp 140 Pa
• Maks. Darbo temperatūra -& Nbsp 60 ° C
• Svoris -& nbsp 2,0 kg
• Apsaugos laipsnis -& Nbsp x4

matmenys [mm]

Elektros jungties schema

I variantas - visam laikui jungiama aukštesne pavara

• la & nbsp;- antra pavara
• l & nbsp;- įtampa
• n & nbsp;- neutralus (nulis)

II variantas - visam laikui jungiama mažesne pavara

• lb & nbsp;- pirmasis bėgimas
• l & nbsp;- įtampa
• n & nbsp;- neutralus (nulis)

III variantas - sujungimas su skysčio greičio valdikliu

• la & nbsp;- antra pavara
• l & nbsp;- įtampa
• n & nbsp;- neutralus (nulis)
• r & nbsp;- sukimosi reguliatorius

IV variantas - ryšys su pavarų jungikliu (revoliucijos)

• la & nbsp;- antra pavara
• lb & nbsp;- pirmasis bėgimas
• l & nbsp;- įtampa
• n & nbsp;- neutralus (nulis)
• c & nbsp;- dviejų ar trijų padėčių jungiklis

Surinkimas

Galima įdiegti bet kokiu kampu, palyginti su ventiliatoriaus ašimi. Ventiliatoriaus korpusas yra pagamintas ant plokščios tvirtinimo plokštės, dėl kurios ventiliatorių galima pritvirtinti tiesiai prie žemės, sienos ar lubų. Ventiliatoriai gali būti nustatyti ventiliacijos sistemos pradžioje, viduje arba jo gale. Vienoje sistemoje galima įdiegti ventiliatorių porą lygiagrečiai (siekiant padidinti efektyvumą) arba nuosekliai (norint padidinti darbo slėgį). Norėdami supaprastinti surinkimą ir jungiamąjį, tvirtinimo dėžutė gali būti bet kurioje padėtyje.
