Ekscentrinis spaustuvas tvirtinimo įtaisams M8 Mit

Produkto pavadinimas: M8-mite-Bite-Bite meilės mospodinis slėgis

Gamintojas:

ean: 4046368502080

Produkto aprašymas:

Ekscentrinis slėgis

Universali slėgio sistema, skirta įvairių formų ir formų, kvadrato, nuožulnių, įgaubtų ar išgaubtų apdirbtų elementų paspaudimui.

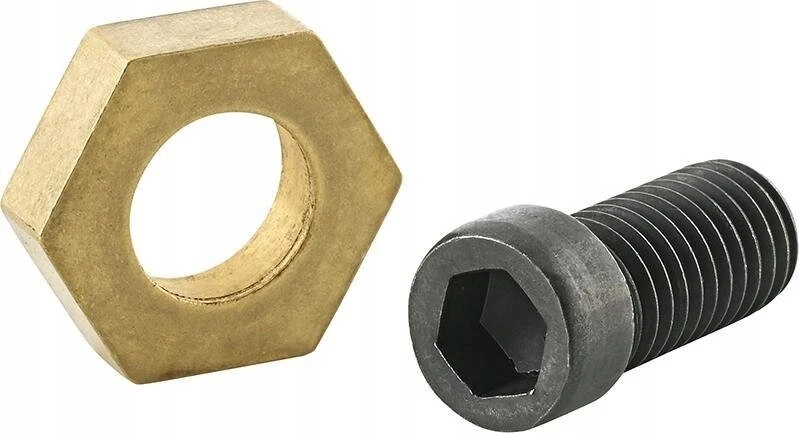

Vykdymas: Specialus šio slėgio bruožas yra plieninis varžtas (su 10,9 stiprumu) su ekscentrine galvute. Ekscentriškumas sukelia slėgio judėjimą labai dideliu tvirtinimo stiprumu. Žalvario šešiakampė plokštė tarnauja kaip spaustuko elementas.

taikymas: Naudodamiesi kaiščiais ir 1 arba 2 tvirtinimo varžtais, galite pritvirtinti bet kurį elementą įvairiomis formomis. Žemas konstrukcijos aukštis leidžia be paviršiaus apdoroti elementu. Tokiu būdu, programuojant CNC, nebūtina atsižvelgti į slėgio letenų padėtį. Be to, nedideli struktūriniai matmenys leidžia ergonomiškai daugialypį pritvirtinimą. Tvirtinimo spaustukai taip pat gali būti naudojami kaip ribotuvai.

taikymas: Už instrumentų prisukimą ir pritvirtinimą.

parametrai

• rakto dydis : 20 mm
• tvirtinimo jėga : 3.6 kN
• sriegio skersmuo d : M8 mm
• plytelių aukštis H : 4,8 mm
• S1 insultas : 1 mm
• sriegio ilgis l : 16 mm
• Tarpai A : 10,2 mm
