Produkto pavadinimas: Mospodinis slėgis M10 Mitee-Bite priedui

Gamintojas:

ean: 4046368502103

Produkto aprašymas:

Ekscentrinis slėgis

Universali slėgio sistema, skirta įvairių formų ir formų, kvadrato, nuožulnių, įgaubtų ar išgaubtų apdirbtų elementų paspaudimui.

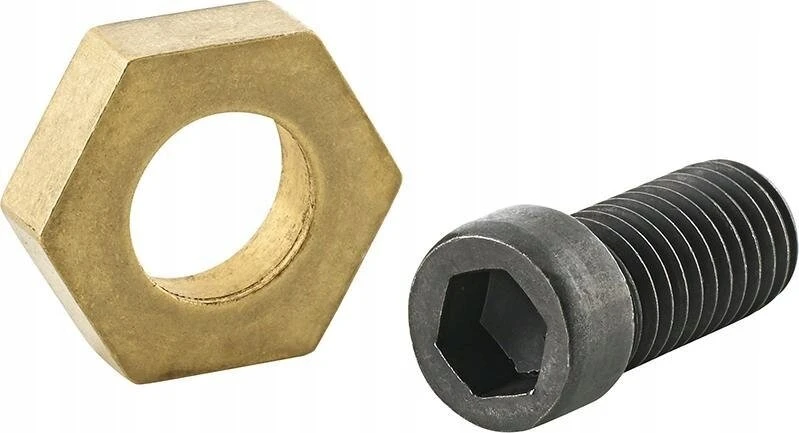

Vykdymas: Specialus šio slėgio bruožas yra plieninis varžtas (su 10,9 stiprumu) su ekscentrine galvute. Ekscentriškumas sukelia slėgio judėjimą labai dideliu tvirtinimo stiprumu. Žalvario šešiakampė plokštė tarnauja kaip spaustuko elementas.

taikymas: Naudodamiesi kaiščiais ir 1 arba 2 tvirtinimo varžtais, galite pritvirtinti bet kurį elementą įvairiomis formomis. Žemas konstrukcijos aukštis leidžia be paviršiaus paviršiaus apdoroti elementą. Tokiu būdu, programuojant CNC, nebūtina atsižvelgti į slėgio letenų padėtį. Be to, nedideli struktūriniai matmenys leidžia ergonomiškai daugialypį pritvirtinimą. Tvirtinimo spaustukai taip pat gali būti naudojami kaip ribotuvai.

taikymas: Už instrumentų prisukimą ir pritvirtinimą.

parametrai

rakto dydis : 20 mm
tvirtinimo jėga : 9 kN
sriegio skersmuo d : M10 mm
plytelių aukštis H : 6,4 mm
S1 insultas : 1,6 mm
sriegio ilgis l : 20 mm
Tarpai A : 10,2 mm
