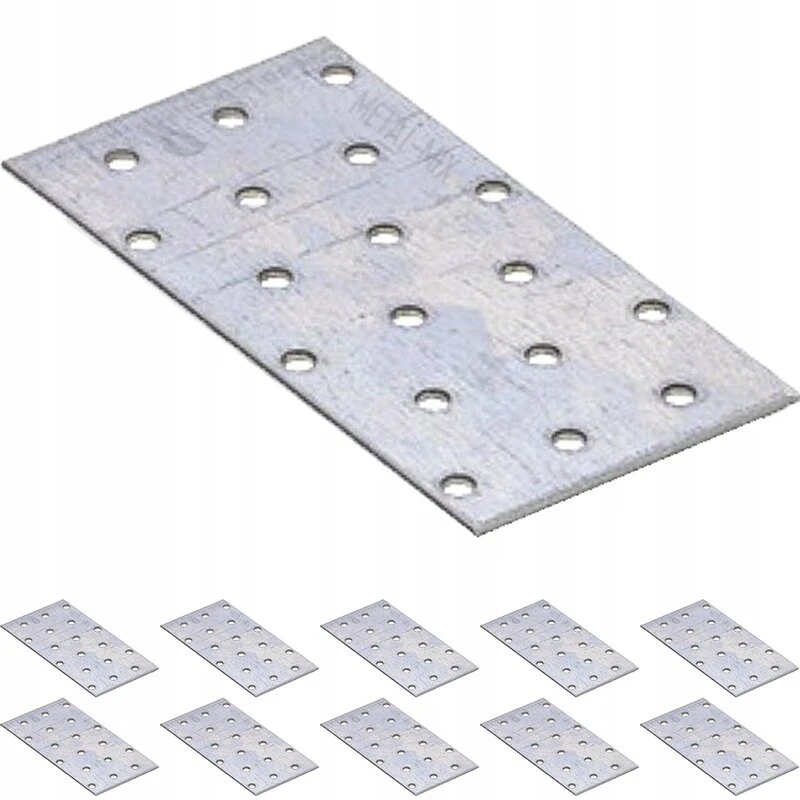

10 x Perforuota plokštė pp29 60x120x2mm

Pasiūlymas taikomas rinkiniui 10 & nbsp; kūriniai & nbsp; plytelės

Plokščios jungtys, t. Y. Plokščios juostos, naudojamos jungtyse, kur tose pačiose plokštumose yra prijungtų elementų šoniniai paviršiai.

Plytelės pagamintos iš 2 mm storio cinkuoto plieno lakšto. Juose esančių skylių skaičius reiškia, kad naudodamiesi šiais plokščiais strypais galite suvokti daug paprastų ir sudėtingų jungčių. Jie teikia stiprius, estetinius ir profesionalius įvairių konstrukcinių elementų, ypač medinių, derinius. Jie dažnai naudojami stogo santvaroms montuoti.

parametrai:

ilgis (a) - 120 mm
plotis (b) - 60 mm
lapo storis - 2 mm
Medžiaga -Dx51d + z275
Apsauga nuo korozijos - Cinkuotas
skylių skaičius (f) - 18 skylių Ø5mm
sritis - 1,5dm²

tvirtinimas:

žiediniai nagai inkaras Ø4
Ciziele varžtai jungtims

Dėl šio įrankio išmoksite greitai ir optimaliai susisiekti su dviem PP sijomis. Kūrėjų bazėje yra PP perforuotos plytelės su 160 mm - 600 mm.

Nagus galima sudėti spustelėjus į turimas skylutes arba remiantis unikaliu algoritmu, nurodant, kiek nagų, kuriuos norite naudoti, skaičių. Šis metodas yra ypač naudingas didesnėms plytelėms, turint daugybę skylių.

Spustelėję mygtuką „Spausdinti“, gausite skaidrų visos reikalingos informacijos teiginį, įskaitant: plytelių duomenis, nagų diagramą su reikiamais nagais ir apskaičiuotos jungties apkrovos talpos bei minimaliais pluošto matmenimis.

Vedlys yra: http://pp.dmxsystem.com

Techninis brėžinys:

(atstumo schema tarp skylių)

pp1 - 40 x 80 x 2 [mm]
pp2 - 40 x 100 x 2 [mm]
pp3 - 40 x 120 x 2 [mm]
pp4 - 40 x 160 x 2 [mm]
pp5 - 60 x 140 x 2 [mm]
pp6 - 60 x 160 x 2 [mm]
pp7 - 60 x 200 x 2 [mm]
pp8 - 60 x 240 x 2 [mm]
pp9 - 80 x 200 x 2 [mm]
pp10 - 80 x 240 x 2 [mm]
pp11 - 80 x 300 x 2 [mm]
pp12 - 100 x 200 x 2 [mm]
pp13 - 100 x 240 x 2 [mm]
pp14 - 100 x 260 x 2 [mm]
pp15 - 100 x 300 x 2 [mm]
pp16 - 100 x 400 x 2 [mm]
pp17 - 100 x 500 x 2 [mm]
pp18 - 120 x 200 x 2 [mm]
pp19 - 120 x 240 x 2 [mm]
pp20 - 120 x 260 x 2 [mm]
pp21 - 120 x 300 x 2 [mm]
pp22 - 140 x 400 x 2 [mm]
pp23 - 160 x 400 x 2 [mm]
pp24 - 200 x 300 x 2 [mm]
pp25 - 200 x 400 x 2 [mm]
pp26 - 200 x 500 x 2 [mm]
pp27 - 200 x 600 x 2 [mm]
pp28 - 40 x 200 x 2 [mm]
pp29 - 60 x 120 x 2 [mm]
pp30 - 60 x 300 x 2 [mm]
pp31 - 100 x 120 x 2 [mm]
pp33 - 80 x 120 x 2 [mm]
pp35 - 100 x 100 x 2 [mm]
pp36 - 100 x 160 x 2 [mm]

Techninė dokumentacija:

Funkcinių savybių deklaracija
Įmonės gamybos kontrolės atitikties pažymėjimas
