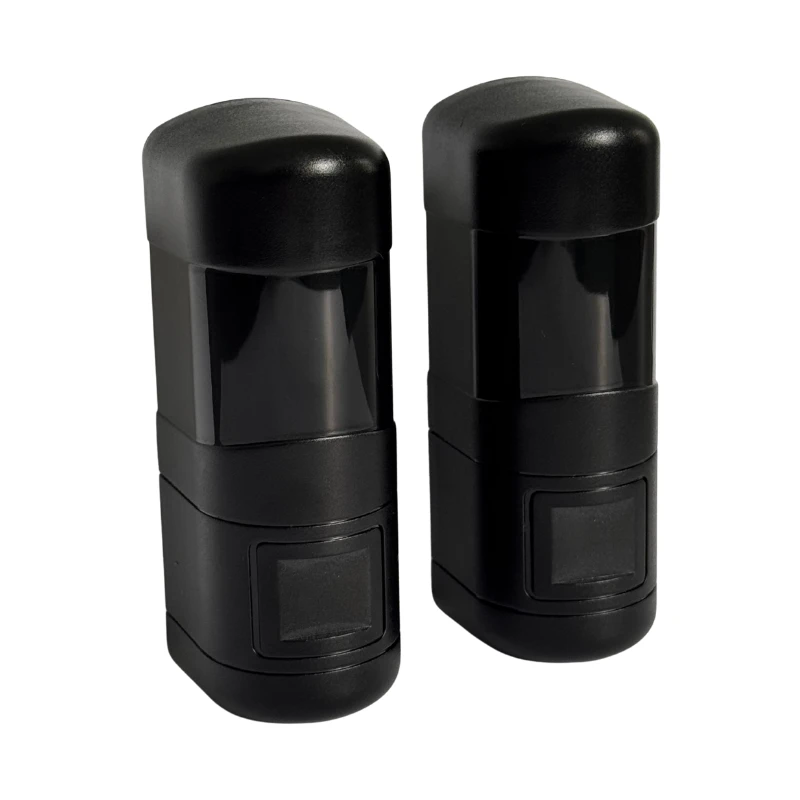

HW-08 infraraudonųjų spindulių jutiklis
– tai kompaktiškas ir patikimas sprendimas, skirtas judėjimui ar kliūčiai tarp dviejų taškų aptikti. Puikiai tinka automatiniams vartams, garažo durims ir praėjimo kontrolės sistemoms. Lengvai montuojamas ir atsparus aplinkos poveikiui, šis jutiklis užtikrina papildomą saugumą tiek buitiniam, tiek komerciniam naudojimui.
Pagrindiniai privalumai:
Tikslus aptikimas
: Vienos krypties siųstuvas ir imtuvas užfiksuoja bet kokį spindulio pertrūkimą net iki
12 metrų
atstumu.

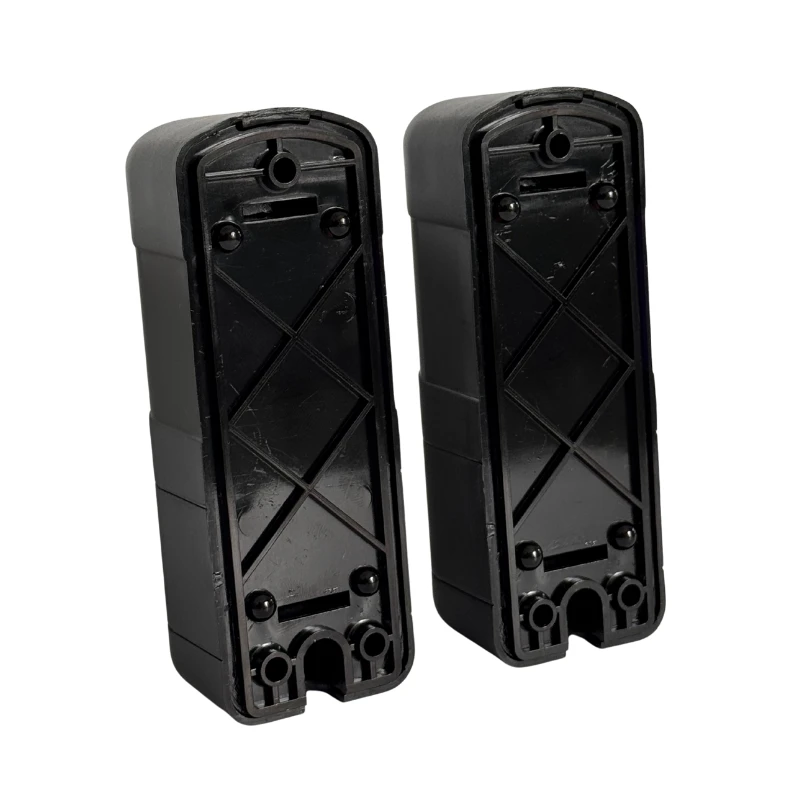

Lankstus montavimas

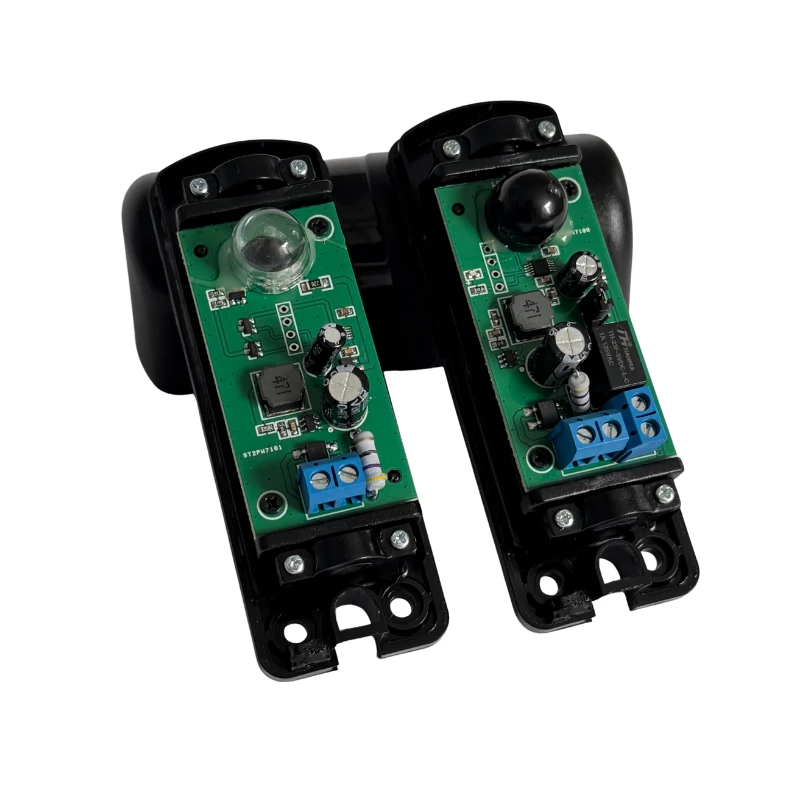

: Gali būti montuojamas prie sienos ar stulpo naudojant komplekte esančius tvirtinimo elementus. Vidinę PCB plokštę galima reguliuoti
±90°
, kad pasiekti tikslų suderinimą.
Atsparus oro sąlygoms
: IP54 apsaugos klasė užtikrina veikimą lauke, o darbinė temperatūra svyruoja nuo
-20°C iki +60°C
.
Prisitaikantis išėjimas
: Galima nustatyti
normalią atvirą (N.O.)
arba
normalią uždarą (N.C.)
relę peršokant šuolį ant imtuvo.
Techniniai duomenys:
Maitinimas: AC/DC 12–24V
Srovės suvartojimas: Siųstuvas ≤30mA, Imtuvas ≤50mA
Infraraudonųjų bangų ilgis: 890 nm
Išėjimas: Maks. 1A prie 24V DC
Išmatavimai: 108 × 35 × 40 mm
Apsaugos klasė: IP54
Komplektacija:
1 × Infraraudonųjų spindulių siųstuvas
1 × Infraraudonųjų spindulių imtuvas
6 × Savisriegiai varžtai
6 × Plastikiniai kaiščiai
2 × Varžtai stulpui
1 × Naudojimo instrukcija
Montavimo rekomendacijos:
Montuoti ne žemiau nei 20 cm nuo žemės.
Vengti tiesioginių saulės spindulių ar kitų netoliese esančių IR prietaisų.
Daugiafunkcinių sistemų atveju laikytis rekomenduojamo atstumo ir tinkamai sulygiuoti komponentus.
