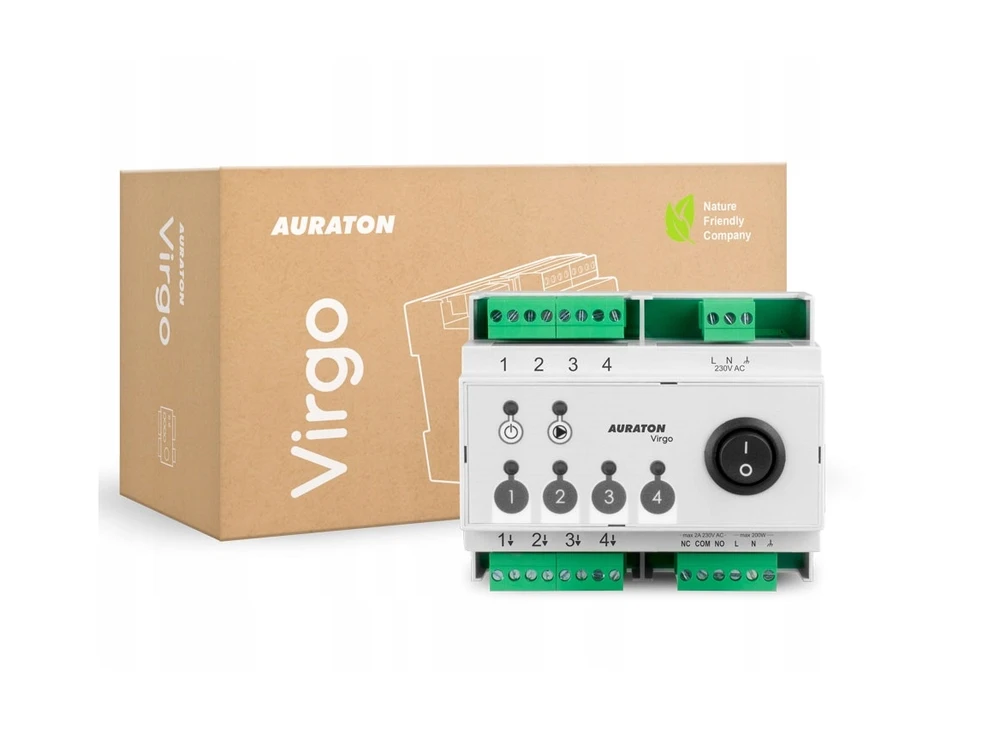

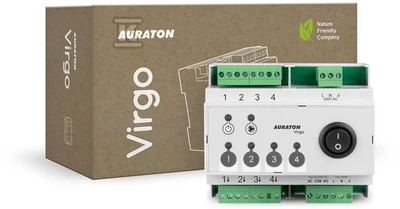

AURATON Virgo (Auraton 4D PRO) laidinė 4 zonų centralė grindų šildymo pavaroms valdyti

AURATON Virgo dirba su laidiniais temperatūros reguliatoriais. Tai leidžia vienu metu valdyti centrinio šildymo siurblį ir šildymo įrenginį.

Savybės

• Lengvas surinkimas – jungtys yra su nuimamais gnybtais. Prieš sujungdami kabelius, juos galima atjungti
• 4 šildymo zonos (iki 3 AURATON pavarų vienoje zonoje)
• Šildymo įrenginio įjungimo delsos funkcija (apie 3 min.)
• Galimybė stebėti kiekvieną šildymo zoną per laidinį temperatūros reguliatorių AURATON
• Centrinio šildymo cirkuliacinio siurblio valdymas ir C.O. (kontaktai be potencialo)
• Montavimas ant DIN bėgelio

Techniniai duomenys

Laidinis gnybtų blokas grindų šildymui - AURATON Virgo:

• Maitinimas 230V AC, 50Hz, 1,5W
• Darbinės temperatūros diapazonas 0 - 40 °C
• Veikimo būsenos indikacija - LED
• Nepriklausomai valdomų šildymo zonų skaičius - 4
• Relės apkrova maks. 250V kintamoji srovė, maks. 2 A. (kontaktai be potencialo COM, NO, NC)
• Valdymo išėjimų apkrova
• galvutės 230V max. 30 W, iki 3 pavarų AURATON Vela, į zoną
• C.H. siurblio išėjimo apkrova 230V maks. 200 W.
• Relės aktyvavimo delsa į siurblį apie 3 minutes
• Apsaugos laipsnis IP20
• Siūloma montavimo vieta paskirstymo dėžutės DIN bėgelyje

Labai paprastas ir intuityvus valdymas bei programavimas:

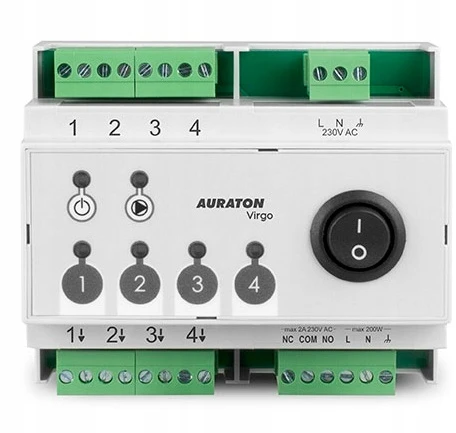

1. Maitinimo būsenos šviesos diodas
2. Diodas, signalizuojantis apie siurblio ir centrinio šildymo katilo veikimo būseną
3. LED signalizuoja apie 1-2 zonų veikimą
4. Maitinimo jungiklis

1. Laidinių reguliatorių jungtys
2. 230V maitinimo jungtis
3. NO, COM, NC bepotencialūs relės kontaktai
4. Centrinio šildymo siurblio valdymas
5. Šildymo zonų jungtys – pavaros

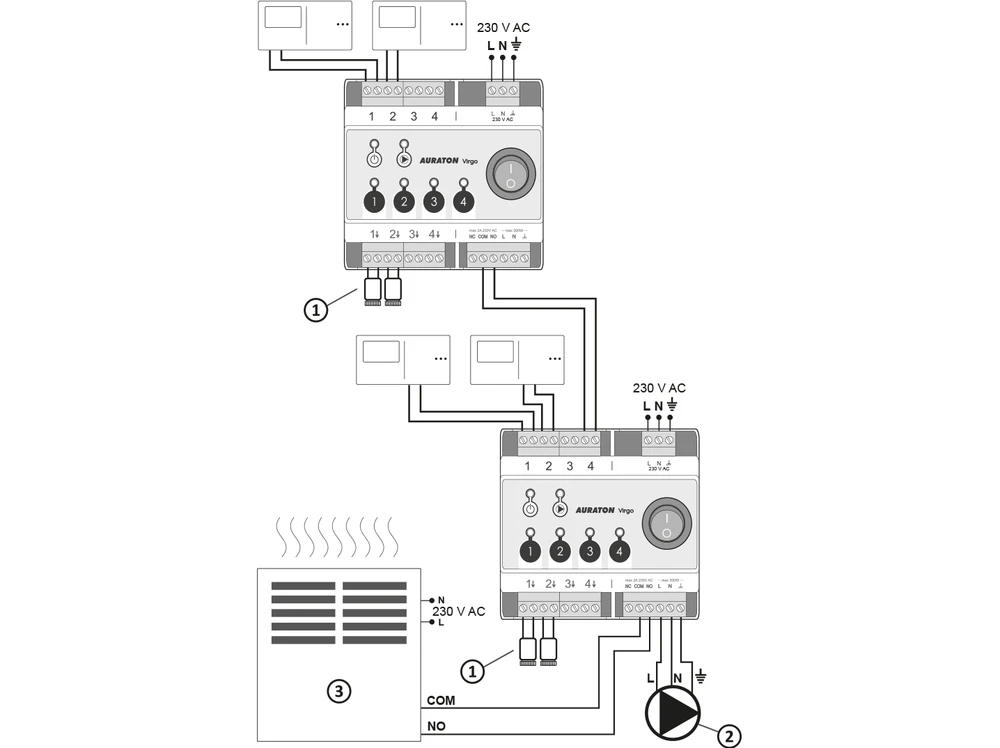

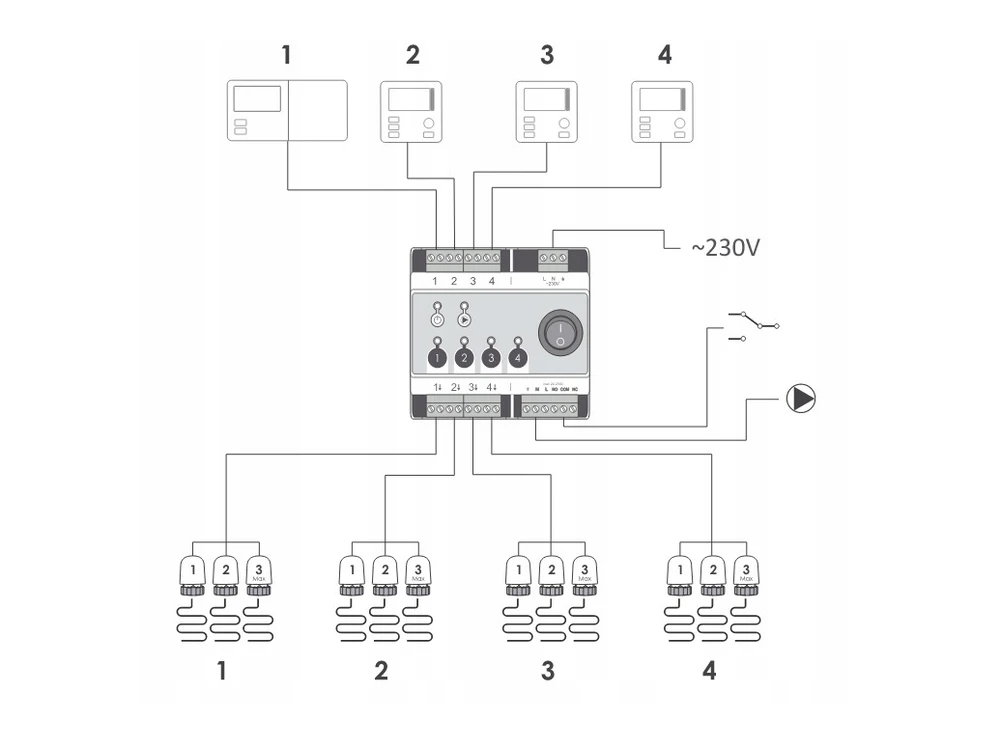

Pavyzdinė sujungimo schema:
