1. Kam skirtas Thermal Grizzly WireView vaizdo plokštei?

Šis įrenginys matuoja vaizdo plokštės elektros energijos suvartojimą per 8 kontaktų PCIe jungtis. Jis rodo realų energijos naudojimą ekrane ir įrašo duomenis atminčiai. Tai leidžia lengvai sužinoti, kiek energijos jūsų vaizdo plokštė naudoja žaidimuose ar darbe, be jokios papildomos programinės įrangos.

2. Kokie laidai tinka šiam energijos matuokliui?

Šis modelis tinka tik toms vaizdo plokštėms, kurios turi dvi 8 kontaktų PCIe maitinimo jungtis su apversta kontaktų orientacija. Tai reiškia, kad jungčių fiksavimo sparneliai yra nukreipti į plokštės pusę. Jei jūsų plokštė turi įprastą jungčių išdėstymą, jums reikia kitos šio gaminio versijos.

3. Ar galiu matuoti energijos viršūnes šiuo matuokliu?

Taip, šis matuoklis gali užfiksuoti didžiausias energijos vartojimo viršūnes, vadinamas pikais. Tai ypač naudinga, kai tikrinate naujas aukštos klasės vaizdo plokštes, nes jos gali trumpam smarkiai šoktelėti energijos suvartojimas. Matuoklis rodo šiuos pikus savo ekrane ir padeda suprasti realias jūsų kompiuterio apkrovas.

4. Kaip rezultatų rodymas veikia testus?

Įrenginys rodo duomenis savo OLED ekrane, todėl jums nereikia jokios programinės įrangos kompiuteryje. Tai puiku, nes programos, veikiančios fone, gali iškreipti testų rezultatus, ypač kai bandote kompiuterio spartą. Matuoklis veikia savarankiškai, todėl jūsų bandymai lieka švarūs ir tikslūs.

5. Ar šis matuoklis įrašo vidutinį energijos vartojimą?

Taip, jis turi vidinę atmintį, kuri leidžia įrašyti vidutinį deklaruojamą galią per ilgesnį laiką. Tai naudinga, jei norite sužinoti, kiek energijos jūsų vaizdo plokštė sunaudojo per valandą žaidžiant. Įrašytus duomenis galite bet kada išvalyti prieš pradedant naują matavimo sesiją.

„Thermal Grizzly WireView“ vaizdo...

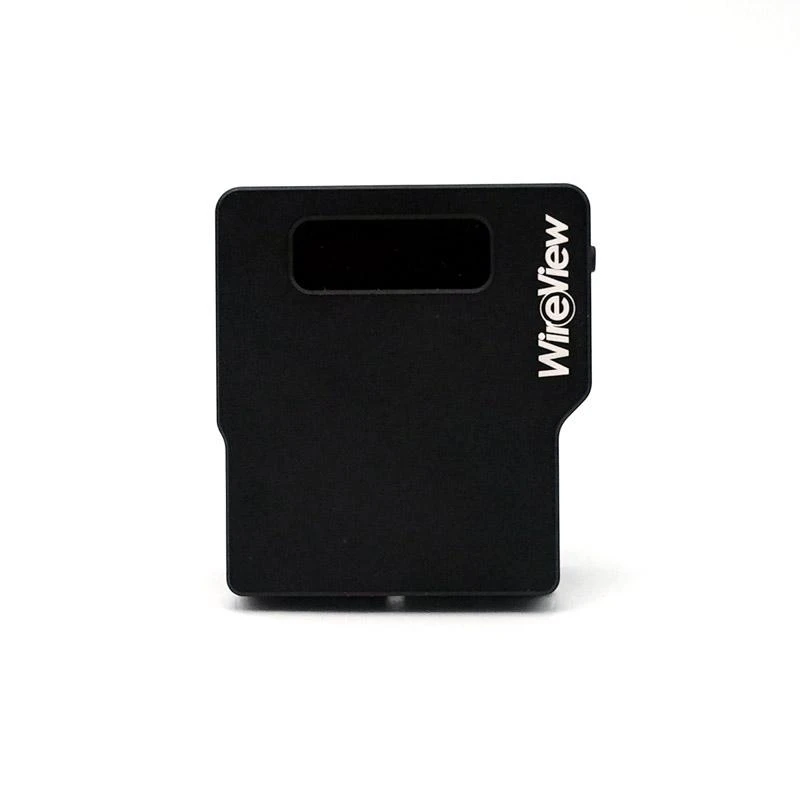

Name: „Thermal Grizzly WireView“ vaizdo plokštė, 2 x 8 kontaktų PCIe® atvirkštinė jungtis
Brand: Thermal Grizzly
SKU: 24872348
Price: 67.78 EUR
Availability: InStock

Gerät zum Messen des Stromverbrauchs von GPUs
Für Karten mit 2x 8-Pin PCIe und umgedrehter Stecker-Ausrichtung
Integrierter Speicher zum Aufzeichnen der Messwerte
Saubere Optik dank optimierter Kabelführung
In Zusammenarbeit mit Jon "elmor" Sandström entwickelt

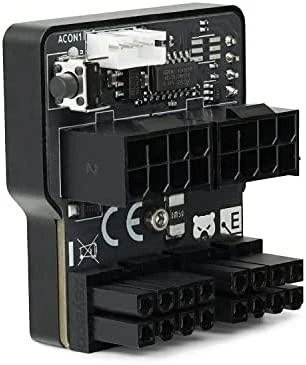

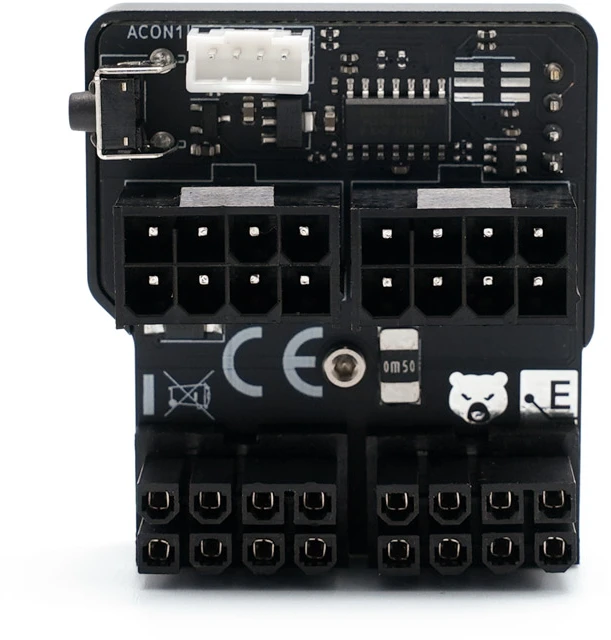

Der Thermal Grizzly WireView GPU, 2x 8-Pin PCIe (Reverse) im Detail

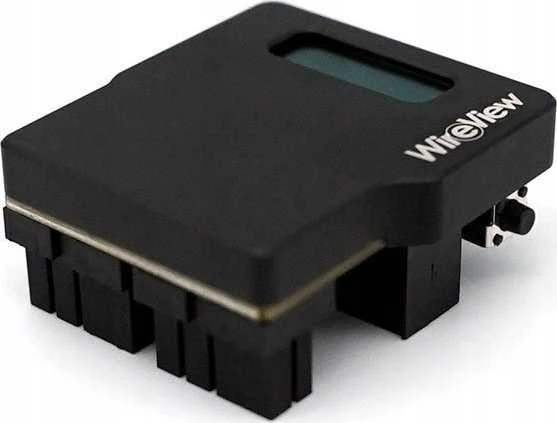

Das Thermal Grizzly WireView GPU ist ein Gerät zur Messung des Stromverbrauchs von PCI-Erweiterungs- und Steckkarten mit PCIe-Stromanschluss. Die u-förmige Bauweise des Adapters ermöglicht eine optimierte Kabelführung für ein sauberes Kabelmanagement.

Was macht das WireView GPU?

Das WireView GPU ermöglicht die Messung der Leistungsaufnahme von PCI-Erweiterungs- und -Steckkarten und zeichnet diese Daten auf, um den Stromverbrauch zu ermitteln. Diese Daten können unter anderem genutzt werden, um etwa die Stromkosten einer Grafikkarte zu ermitteln oder die Leistungsaufnahme mit anderen Grafikkarten zu vergleichen.

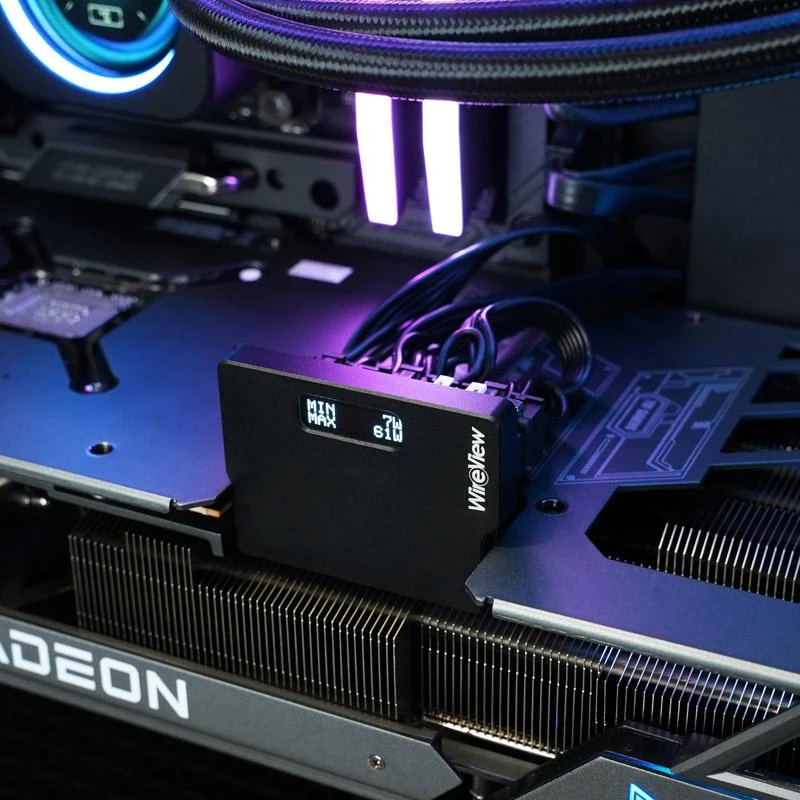

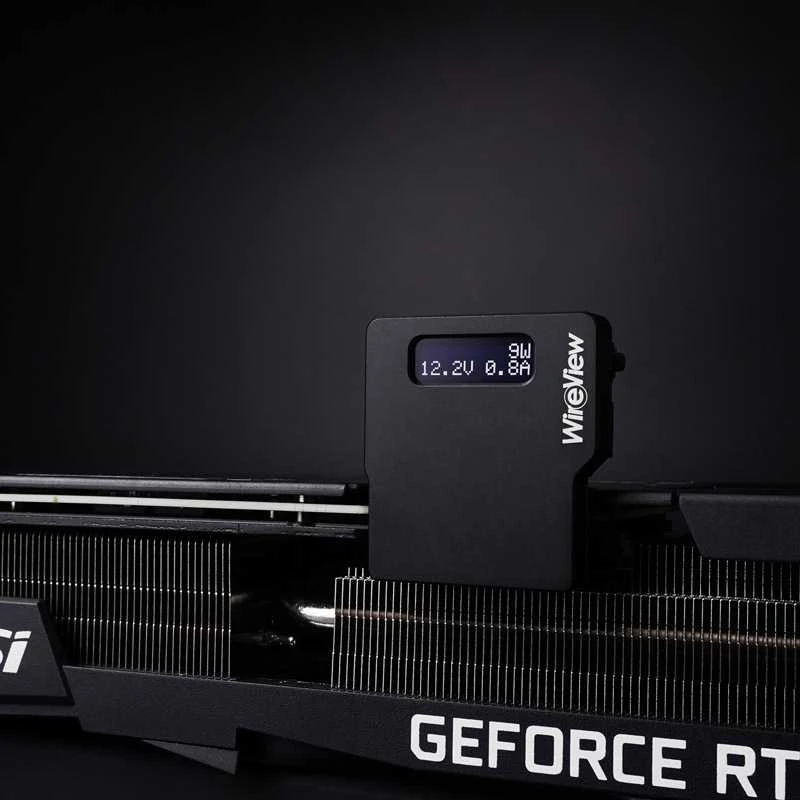

Anhand der Messung der Leistungsaufnahme lässt sich der Stromverbrauch von PCI-Erweiterungs-/Steckkarten über einen bestimmten Zeitraum oder in bestimmten Anwendungen ermitteln. Zusätzlich können Lastspitzen bei der Leistungsaufnahme ("Peaks") ermittelt werden, die im Betrieb von aktuellen High-End-Grafikkarten auftreten können. Die ermittelten Messwerte gibt das WireView GPU auf seinem OLED-Display aus.

Warum ein Strommessgerät für die Grafikkarte?

Das WireView GPU ist vor allem für Extreme-Overclocker und Hardware-Reviewer interessant, denn es kann die Leistungsaufnahme einer Grafikkarte in Echtzeit anzeigen. Aber auch beim Testen der Performance einer Grafikkarte ist dies hilfreich. Da keine zusätzliche Software zur Erfassung der Leistungsaufnahme beim Testen laufen muss, werden Benchmark-Ergebnisse durch die Messung nicht beeinflusst.

Beim manuellen Übertakten der Grafikkarte (z.B. mit MSI Afterburner, ASUS GPU Tweak, EVGA Precision) lassen sich zudem die in der Software vorgenommenen Anpassungen in Form der geänderten Leistungsaufnahme direkt auf dem OLED-Display des WireView GPU kontrollieren.

Neben der Anzeige des Stromverbrauchs in Echtzeit speichert das WireView GPU die gemessenen Daten im internen Speicher ab, um den durchschnittlichen Verbrauch der Grafikkarte über einen längeren Zeitraum zu erfassen. Die gespeicherten Daten können im Betrieb zurückgesetzt werden.

Welcher WireView GPU wird benötigt?

Unabhängig von der Anzahl der PCIe-Stromstecker an der Grafikkarte, also 1x 8-Pin oder 2x 8-Pin, ist die Ausrichtung der Stecker ausschlaggebend für die Wahl des richtigen WireView GPUs. Der WireView GPU ist in den Versionen "Normal" (N) und "Reverse" (R) verfügbar.

Wenn die Grafikkarte - oder Erweiterungskarte allgemein - mit PCIe-Stromsteckern bestückt ist, bei denen die Halteklammern der Stecker weg vom PCB ausgerichtet sind, wird die "N"-Variante benötigt. Beim normalen horizontalen Einbau der Grafikkarte wäre dies unten. Die "N"-Variante ist die häufigste Art der Steckerausrichtung.

Wenn die Grafikkarte mit PCIe-Stromstecker bestückt ist, bei denen die Halteklammern der Stecker zum PCB ausgerichtet sind, wird die „R“-Variante benötigt. Beim normalen horizontalen Einbau der Grafikkarte wäre dies oben. Dies ist gut daran zu erkennen, dass dann für die Haltenasen des Steckers Aussparungen im PCB vorhanden sind. Die "R"-Variante kommt vor unter anderem bei ASUS zum Einsatz.

Technische Details:

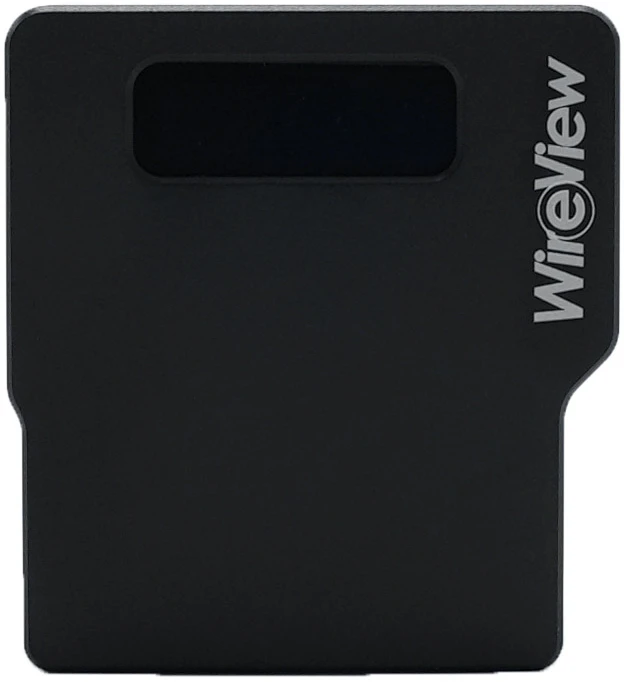

Maße: 48 x 43 x 22 mm (L x B x H)
Material (Abdeckung): Aluminium, eloxiert
Farbe: Schwarz
Display-Art: OLED

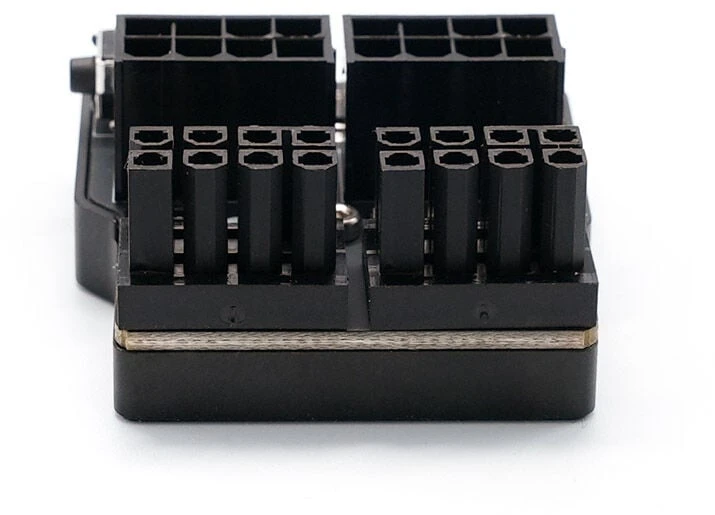

Anschlüsse:

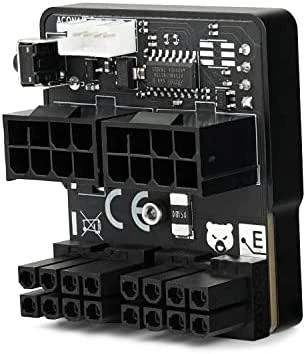

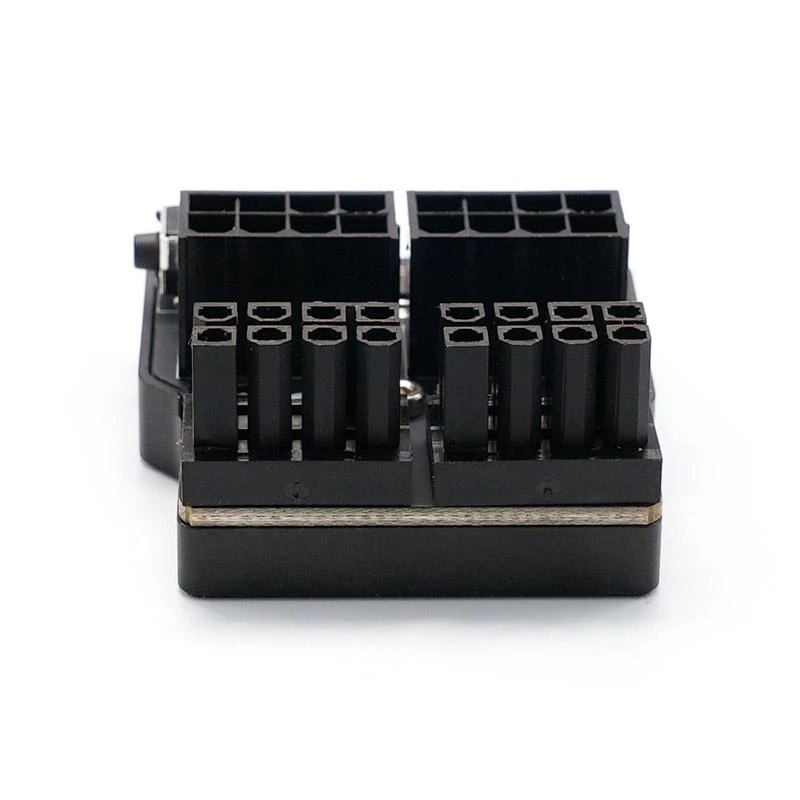

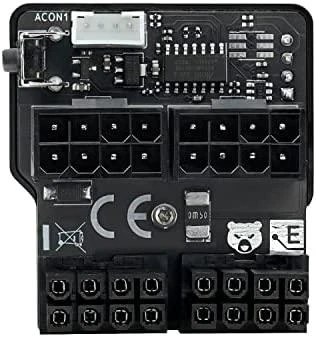

Eingang: 2x 8-Pin PCIe
Ausgang: 2x 8-Pin PCIe
Pin-Ausrichtung Stecker: oben ("R")
Datenstecker: 4-Pin-Header
