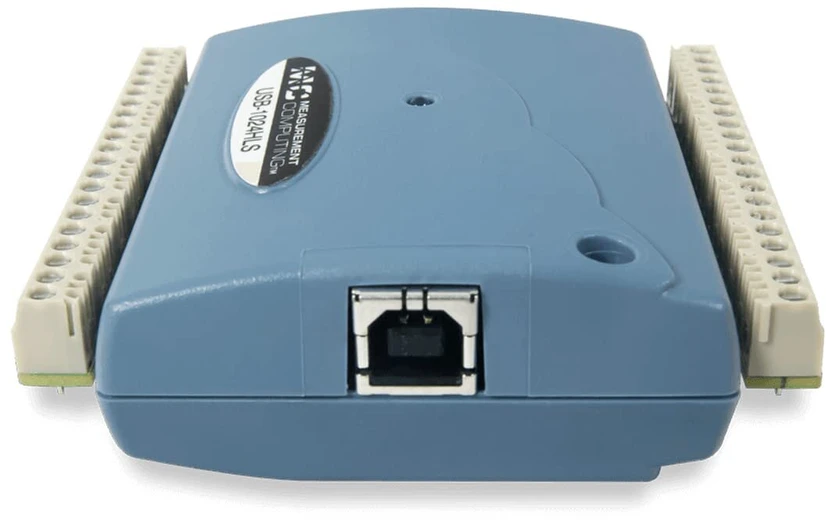

Mcc usb-1024ls 24 kanalų skaitmeninė i/o sąsaja

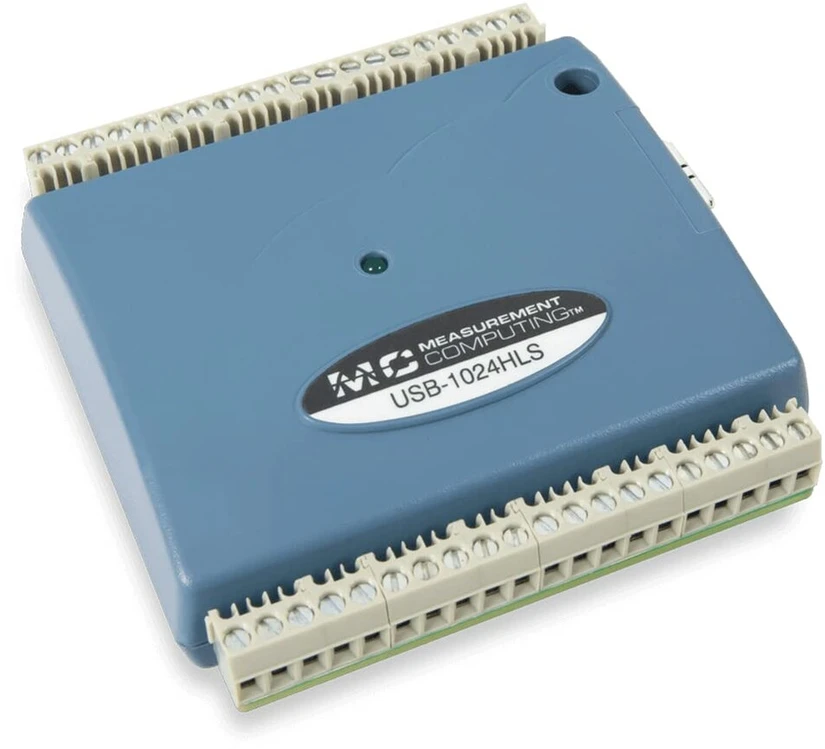

„USB-DIO24/37“ serija, USB-1024L ir „E-Dio24“ yra skaitmeniniai I/O duomenų gavimo įrenginiai, užtikrinantys 24 I/O linijas, kad būtų galima lengvai stebėti ir valdyti išorinius loginio lygio įrenginius. USB-1024LS prideda 24 eilutes loginio lygio skaitmeninio I/O bet kuriame USB prievade. USB-DIO24/37 ir USB-DIO24H/37 turi visas USB-1024L funkcijas, tačiau yra tik lentos moduliai, sukurti su 37 krypčių DSUB jungtimi, kad būtų lengva integruoti į savo OEM programas. 24 „Dio“ kanalus galima sukonfigūruoti kaip du aštuonių uostų krantus ir du krantus iš keturių uostų, arba tris bankus iš aštuonių uostų. Kiekvienas prievadas yra savarankiškai konfigūruojamas įvestiems ar išvestiems. USB-DIO24H/37 išėjimai yra didelės pavaros TTL, galinčios įsigyti 15 mA ir nuskinti 64 mA. Maksimali visų įrenginių įvesties įtampa yra 5,5 V. Įrenginiai pasižymi 32 bitų įvykių skaitikliu, kuris nustato TTL impulsą iki 1 MHz. Įrenginiai yra maitinami USB, išorinio maitinimo šaltinio nereikia. „Ethernet“ pagrindu sukurtas „E-DIO24“ yra skaitmeninis I/O įrenginys, idealus tinklo programoms ir nuotoliniam stebėjimui bei valdymui. „E-Dio24“ galima sukonfigūruoti per interneto ryšį ir pasiekti duomenis. „E-Dio24“ turi 24 skaitmeninius I/O kanalus, sugrupuotus į tris 8 bitų prievadus. Kiekvienas bitas gali būti individualiai sukonfigūruotas kaip įvestis ar išvestis. Šiek tiek galima apibrėžti kaip aliarmo išėjimą, kad būtų galima stebėti pagrindinio kompiuterio ryšį. Duomenys gali būti perduodami tame pačiame vietiniame tinkle iki 5 ks/s greičio. Tipiškas duomenų pralaidumas priklauso nuo sistemos. Visi „Dio“ kanalai pagal numatytuosius nustatymus yra aukštai-iki 5 V virš 47 kΩ rezistorių, naudojant tris papildinius. Kiekvienas megztinis sukonfigūruoja vieną iš 8 bitų skaitmeninių prievadų ir labai lengvai gali būti pakeistas į žemą. Galite sukonfigūruoti skaitmeninį išvesties bitą, kad pakeistumėte būseną, kai pagrindinis kompiuteris yra prijungtas prie E-DIO24 arba atjungtas nuo jo. 32 bitų įvykių skaitiklis suskaičiuoja TTL impulsus ir nustato dažnius iki 10 MHz. „E-Dio24“ maitinamas išorėje per tiektą 5 VDC maitinimo šaltinį. Nemokamą programinę įrangą sudaro „Daqami“, „Out-the Box“ programa, skirta duomenų rinkimui, vizualizacijai ir signalo išvedimui „Windows“. Duomenys gali būti rodomi realiu laiku ir po to, kai matavimas bus baigtas, konfigūruojama grafika ir ekranais. Programinės įrangos palaikymas apima populiariausias „Windows“ ir „Linux“ programas ir programavimo kalbas, tokias kaip „Visual C ++“, „Visual C#“, „Visual Basic.net“, „Dasylab“, „LabView“ ir „Python“. Apie šį elementą: 24 Skaitmeninis TTL I/O, prievado konfigūravimas kaip įvestys arba išėjimai (3x 8 bitų arba 2x 8 bitų + 2x 4 bitų) 1 įvykio skaitiklis TTL, 32 bitų, įvesties dažnis iki 1 MHz 2,5 Ma kriauklės/2,5 Ma šaltinis Signalo ryšys per integruotus varžtų gnybtus Nereikia jokio išorinio maitinimo šaltinio, pakanka USB kabelio
