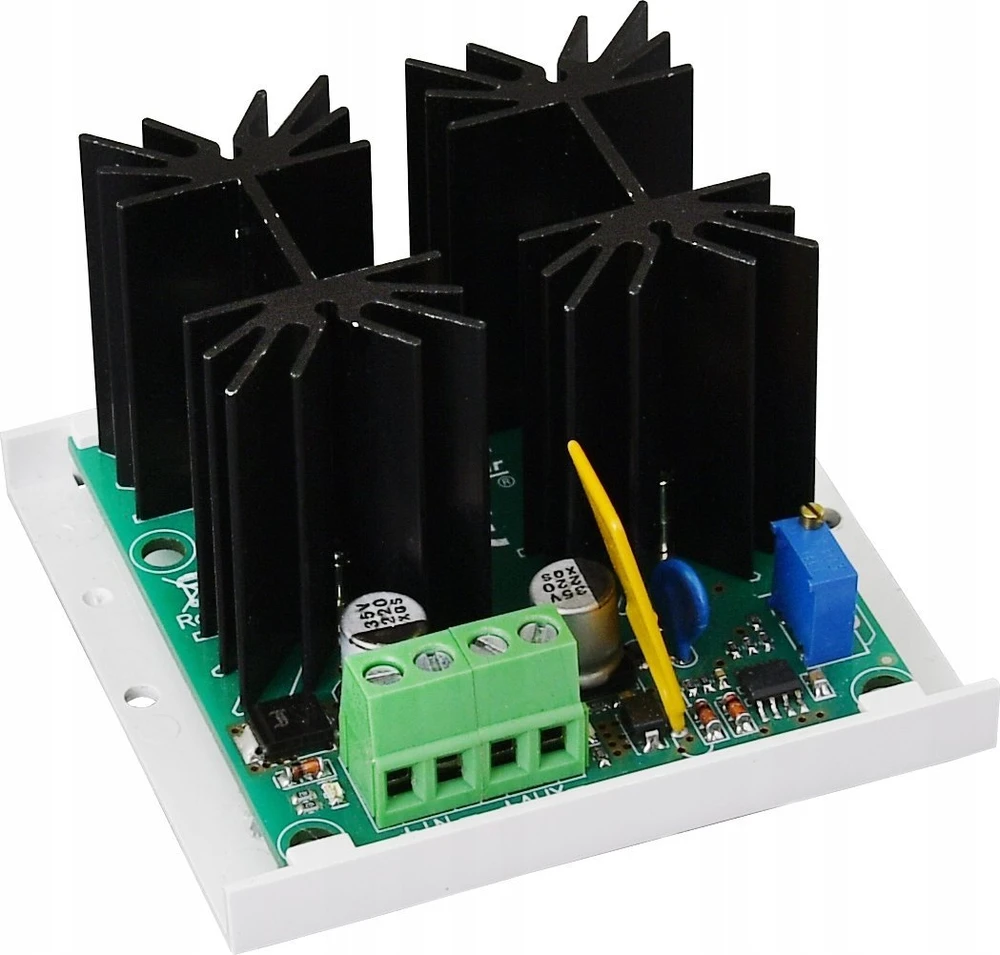

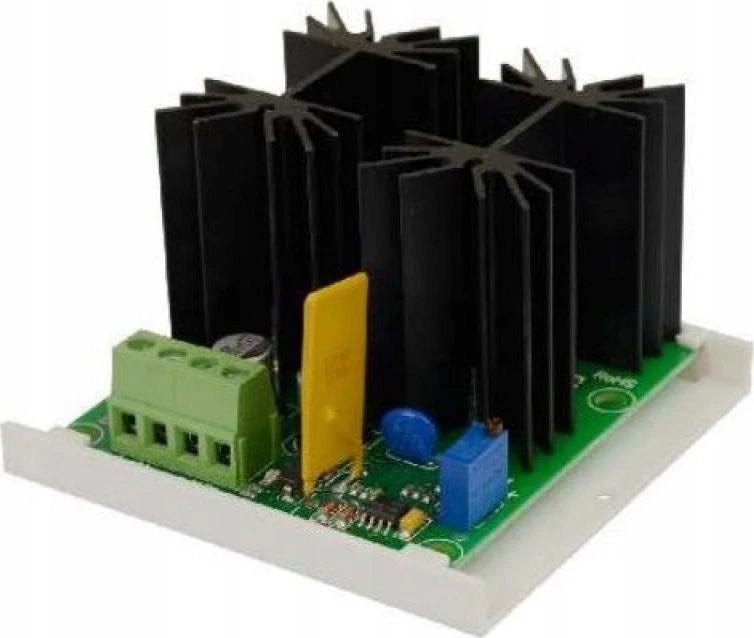

Įtampos reduktorius Pulsar RN500

PAGRINDINĖS FUNKCIJOS

• IŠĖJIMO ĮTAMPOS REGULIAVIMO DIAPAZONAS 11 V ÷ Uin
• LINIJINĖ ĮTAMPOS STABILIZACIJA
• SAUGUMAS: SCP, OLP
• OPTINĖ SIGNALIZACIJA

TECHNINĖS SPECIFIKACIJOS

• Maitinimo įtampa : maks. 14 V / nuolatinė srovė (-/+5 %)
• Išėjimo įtampa : < 12 V nuolatinės srovės nominalioji vertė (+/- 0,3 V)
• Išėjimo įtampos nustatymo diapazonas : 11 V ÷ Uin (numatytoji reikšmė 12 V DC)
• Imtuvo galia : maks. 60 W.
• Išėjimo srovė : maks. 5A.
• Modulio grandinių srovės suvartojimas : maks. 5 mA.
• Apsauga nuo trumpojo jungimo SCP ir perkrovos OLP : 110 % ÷ 150 % reduktoriaus galios – srovės ribojimas naudojant PTC atstatomą saugiklį, rankinis paleidimas iš naujo
• Optinė signalizacija - Įėjimo diodas, rodantis nuolatinės srovės maitinimo būseną - Pagalbinis diodas, rodantis nuolatinės srovės maitinimo būseną modulio išėjime : - raudona - žalia
• Darbo sąlygos : II aplinkos klasė, -10 °C ÷ 40 °C
• Matmenys : 76 x 70 x 45 (plotis x aukštis x gylis)
• Tvirtinimas : tvirtinimo juostelė su lipnia juosta arba tvirtinimo kaiščiai x 4 (PCB fl = 4,2 mm)
• Jungtys : srieginės jungtys Ф0.41÷1.63 (AWG 26-14)
• Grynasis/bendras svoris : 0,10 kg/0,14 kg
• Deklaracijos, garantija : CE, 2 metai nuo pagaminimo datos

CHARAKTERISTIKOS

• Maitinimo įtampa maks. 14 V nuolatinė srovė
• Maitinimo išvestis 12 V nuolatinė srovė / 5 A
• išėjimo įtampos reguliavimo diapazonas 11V÷Uin
• linijinė įtampos stabilizacija
• be nuostolių laidumas žemiau stabilizavimo slenksčio
• LED optinė signalizacija
• saugumas:
  • SCP trumpojo jungimo apsauga
  • OLP perkrova
• garantija – 2 metai nuo pagaminimo datos
