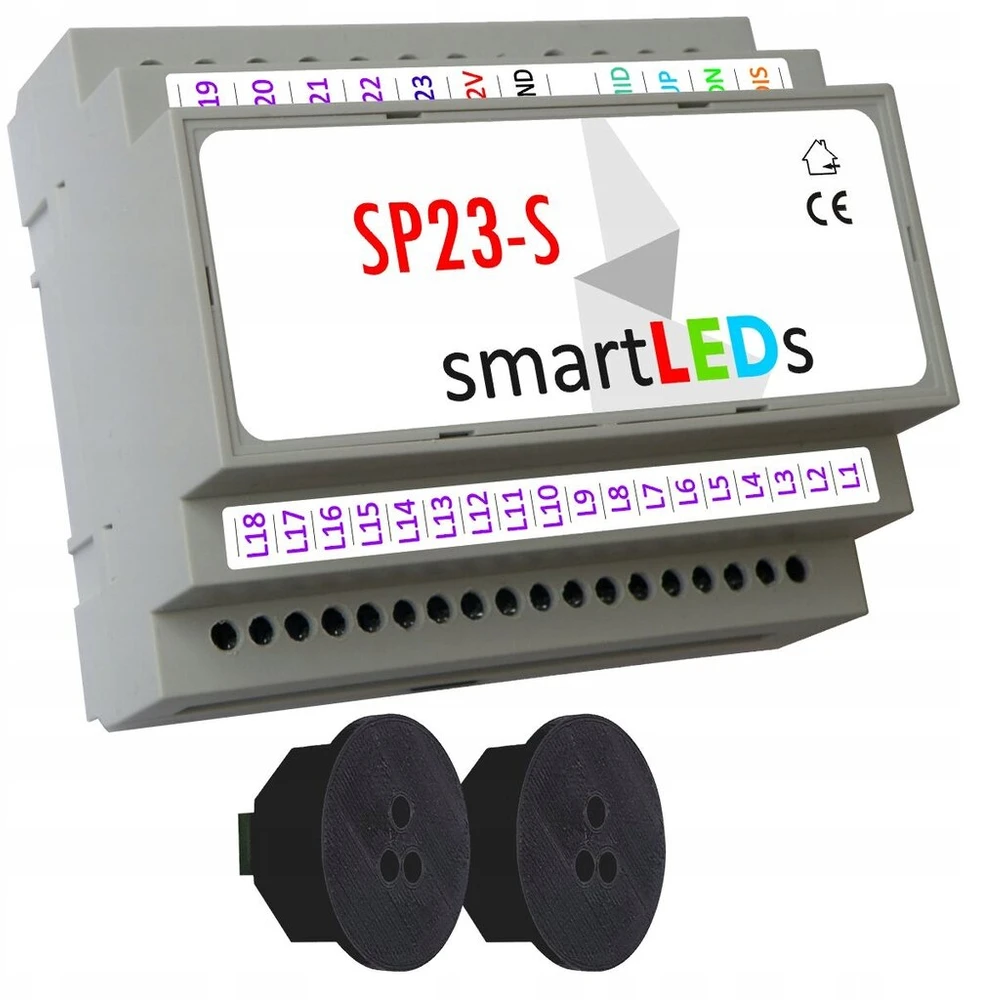

Komplektas led laiptų valdiklis smartleds sp23-s pusaukštis + 2 judesio davikliai

PASTABA: Pateikdami užsakymą galite suteikti kitokios spalvos jutiklio dangčio: pilka, balta, ruda arba juoda.

laiptų rinkinys

„Smartleds SP23-S“ (modelio standartas)

+

2 optiniai išmanieji ir „Smartleds Alfa 100cm“ išmaniųjų hm 8-24VDC

kontroliuojant daugialypį LED lemputę Kontroliuojamų lempų skaičius : 3-23

Jutiklio dangtelio spalva : juoda

Kitas įjungimas ir gesinimo lempos - tikra, unikali LED banga ir Nbsp; su likvidumu, srautu ir neryškiu efektu & nbsp; - „Allegro“ nerasite vieno kito!

4 konfigūratorius parametrai : Lempų skaičius, lempų skaičius 1. Lygis, lempų matavimas, apšvietimo laikas

Aukštos kokybės skaitmeniniai optiniai jutikliai, sukurti ir suprojektuoti specialiai laiptų programoms. & nbsp; Gerai apibrėžtas, reguliuojamas diapazonas ir siauras aptikimo kampas reiškia, kad, skirtingai nei PIR jutikliai, alfa jutikliai nereaguoja į žmones, einančius laiptais. & nbsp; Galimi 2 eksploatavimo režimai (atstumas ir judėjimas) garantuoja jutiklių veikimo teisingumą skirtingomis sąlygomis (atidaryti laiptai, laiptai uždaryti). Vieninteliai tokie jutikliai rinkoje.

Gamintojas: „Apacheta Smart Systems“, Lenkija

Tikra, unikali LED šviesos banga - jos nerasite ant Allegro

LED bangos kokybė lemia laiptų vairuotojo kokybę. Mūsų LED banga yra daug daugiau nei paprastas nuoseklus lempų apšvietimas

Mūsų valdiklis įgyvendina tikrą, ypač efektyvią LED bangą su & nbsp; Apšvietimas ir gesinimas įgyvendino du stilius.

nuoseklus lempų ir nbsp apšvietimas; Šiame valdiklyje jis yra & nbsp; pradedant uždegti paskesnes lempas fiksuotais intervalais, atsirandančiais dėl parametrų: apšvietimo laikas = 9S ir lempų skaičius

Pirmasis likvidumo lygis & nbsp;- jį sudaro laipsniškas & nbsp; (Skystis) Atskirų lempų šviesėjimas

Antrasis likvidumo lygis -& Nbsp; Suteikia plaukimo ir bangų žiedų poveikį. & nbsp; & nbsp; Su parametro likvidumu, kuris yra priimtas šiame valdiklyje, vėlesnės lempos pradeda užsidegti, kai ankstesni dar nepasiekė maksimalaus ryškumo. Vėlesnių lempų pašviesinimas taikomas laiku, todėl bangos suliejimas ir tekėjimas poveikis (bangos kakta tik dega, o uodega sparčiai šviečia sunkiau). Ši savybė yra reikšmingas skirtumas tarp kitų „Allegro“ veiksnių ir nustato galutinį, precedento neturintį efektą. Gesinėjimas yra panašus.

Operacija

Rinkinys yra skirtas efektyviam laiptų LED apšvietimo valdymui, padidėjusiu (iki 23) lempų/ laiptų skaičiaus, įrenginiams su kiekvienos lempos valdymu atskirai. Jis taip pat gali būti naudojamas laiptais su mezzanine išėjimu (jis turi 3 valdymo įvestis: UP, DN ir MID).

Valdiklis veikia kaip intelektualus & nbsp; LED apšvietimo laiko jungiklis . Butumo būsenoje mažėjamos lempos yra švelniai & nbsp; Apšviestas Esant 2% maksimalaus ryškumo (išjungiamos ne -šaldytinės lempos). Visas apšvietimas įjungiamas automatiškai, kai eismas aptinka - Iš eilės, lemputė pagal lempą & nbsp; Įspūdingos LED šviesos bangos pavidalu . Aktyvinimo atveju aukštyn arba DN įveskite apšvietimą iš apačios arba iš laiptų viršaus, atsižvelgiant į tai, kuris įėjimas buvo suaktyvintas. Jei buvo suaktyvinti ir UP, ir DN įėjimai, lempos yra apšviestos iš abiejų pusių. Jei įjungta mezzanine paslaugos funkcija ir suaktyvinamas vidurio įvestis, pvz. Su mygtuku ar papildomu jutikliu ant mezzanine uždegimas vyksta tuo pačiu metu aukštyn ir žemyn, & nbsp; Pradedant nuo mezzanino. Po tam tikro apšvietimo lempos savo ruožtu yra (mažėjančios lempos iki 2%foninio apšvietimo vertės, lempos neleidžiamos 0%), nuoseklios uždegimo kryptimi. Dusimo lempų atveju kiekviena lemputė įjungia ir gesinant vyksta sklandžiai, o ne „Means“ lempos - kulkšnis. Valdiklis turi įvestį, skirtą prijungti išorinį sutemos aparatą ar astronominį laikrodį, kad dienos metu būtų užblokuotas vairuotojo veikimas.

SP23-S valdiklis (standartas) yra ekonominė SP23-P (premium) valdiklio versija .

Svarbiausios savybės:

• Dabartinės apkrovos išvykos: 2a x 23
• Didelė kontroliuojama išėjimo galia: 23 x 48W & nbsp; (su 24 V lempos galia)
• Dimmerio LED valdymas (skystis, remiantis PWM metodu) arba ne -means (šokinėjimas)
• Valdymas: Automatinis (naudojant alfa jutiklius); Tai taip pat gali būti & nbsp; Rankinis (Bet koks ne -adapterio jungčių tipo mygtukas) arba mišrūs
• Patobulintas algoritmas, užtikrinantis teisingą valdiklio veikimą (judesio jutikliai, mygtukai ir kt.), Žmonių, judančių laiptais, skaičius ir jų judesio kryptis
• Prestigiai
galimybė integruoti su intelektualiomis namų sistemomis (pvz., KNX, Fibaro, Crestron, Lutron, LON).

Svarbiausios funkcijos:

• foninio apšvietimo funkcija Lempos budėjimo būsenoje yra 2% maksimalaus ryškumo
• Visas apšvietimo jungiklio funkcija nurodytam laikui
• išvesties paslaugų funkcija
• Nuolatinis apšvietimo funkcija (naudojant bet kokius jungiklius)
• Apšvietimo pratęsimo funkcija

Jei jutiklį aptinka jutiklis, sumontuotas ant mezzanine, valdiklis įjungs apšvietimą lempą lempute, aukštyn ir žemyn, pradedant nuo nusileidimo . Po nustatyto laiko lempos bus užgesintos iš apačios į viršų.

Gebėjimas pakeisti 4 valdiklių gamyklos rinkinio parametrus

naudojant pastatytą konfigūratorių

• lempų skaičių (3–23)
• 1 lempų skaičius. Lygis (1–23)
• lempos dimness (Taip, ne)
• Apšvietimo laikas (0s-240s)

Pastaba: įprastos LED juostelės yra silpnos, kur vieną segmentą sudaro 3 diodai ir rezistorius. Kitų LED šviesos šaltinių atveju visada turėtumėte paklausti gamintojo apie šviesos šaltinio matmenį ir galimybę bendradarbiauti su PWM dimmeriu. Kai kuriuose LED šviesos šaltiniuose (pvz., Populiariems halogenams pakaitalams) gali būti papildomos elektronikos, dėl kurių ji bus sudėtinga arba užkirs kelią pritemdymui. Nesant mažesnio įsigyto šviesos šaltinio, reikia nustatyti lempos pritemdymą = Ne.

Specifikacijos

• Vairavimo įtampa: 8-24 VDC
• energijos suvartojimas (tipas): 120 MW
• Darbo įtampos išėjimas: Tipas: 12 VDC; Maxas: 24 VDC
• Dabartinė išėjimų apkrova (MAX): 2a x23
• Krovinio tipas: šviesos diodai
• Apsaugos laipsnis: IP20
• Darbo tipas: nuolatinis
• Darbinė temperatūra: -10 ° C - +45 ° C
• Matmenys: 10,5 cm x 9,0 cm x 6,5 cm
• Įdiegimas: DIN TH-35 geležinkelis (6 moduliai)

Tiksli dokumentacija ir svetainė

Mes pridedame prie produkto & nbsp; Vartotojo vadovas , kuriame yra, be kita ko .

Mes taip pat paruošėme & nbsp; vadovas & nbsp; Kalbant apie planavimą, įgyvendinimą ir paleidimą, žingsnis po žingsnio (aukciono priede).

Aukciono priede taip pat rasite & nbsp; katalogo kortelė & nbsp; produktas.

Kaip valdiklių ir jutiklių gamintojas, mes siūlome „Professional & Nbsp“; Techninė pagalba & nbsp; ir & nbsp; tiesioginis & nbsp; Garantija ir „Post -Carranty“ paslauga .

„Alfa SmartLeds“

laiptų jutiklio atstumas ir judėjimas 100cm 12v

Skaitmeninis, aktyviosios difuzijos optinis jutiklis, suprojektuotas ir suprojektuotas specialiai objektams aptikti ar judėti laiptais, koridoriais, perėjimais.

Siauras aptikimo kampas, reguliuojamas diapazonas.

Vieno elemento jutiklis & nbsp; (neuždiegti imtuvo ar veidrodžio priešingoje pusėje nei jutiklis)

Galimi 2 eksploatavimo režimai , įgalina teisingą veikimą, nepriklausomai nuo laiptų tipo ir konstrukcijos:

• Jutiklio režimas ir Nbsp; & nbsp; Atstumas ir Nbsp; (Pagrindinis režimas, idealus atviriems laiptams) - Objekto aptikimas atsiranda dėl to
• judesio jutiklio režimas & nbsp; (Papildomas režimas, naudojamas, pvz., Laiptais uždarytos baltos sienos priešais, atspindinčią šviesą) - objekto judėjimo aptikimas įvyksta aptikus signalo pokytį, atsispindintį iš objekto

Mikroprocesoriaus pritaikymas prie darbo sąlygų , trukdžių pašalinimas, mažas jautrumas matomai šviesai ir Nbsp; iš aplinkos ir infraraudonųjų spindulių iš kitų šaltinių

gali būti naudojamas laiptais, kurių plotis yra lygus & nbsp; 140 cm .

sensacingas kaip laiptų jutiklis. Vienintelis rinkoje!

Techniniai duomenys:

• Diapazonas: reguliuojamas, nuo 30 cm iki 100 cm
• Aptikimo kampas: 15 °
• Galios įtampa: 8–24VDC (paprastai 12 V)
• Išėjimas: NPN OC (aktyvi būsena), Max. 30 V 250MA
• Matmenys: dangtelio skersmuo 40 mm, ilgis 25 mm
• Energijos suvartojimas: 0,12W Dabartinis sunaudojimas: 10MA
• Darbinė temperatūra: -10 ° C - +45 ° C
• Apsaugos laipsnis: IP20
• Apsaugos klasė: iii
• Darbo tipas: nuolatinis, vidinis
• Jutiklio spalva: balta, pilka, ruda, juoda

Lengvas jutiklio elektros agregatas

judesiai yra ant gnybto juostos, esančios jutiklio gale :

• +12v - tiekimo įtampa
• GND - 0v galios masė
• Out - skaitmeninio išvesties tipas OC (NPN)

Skirtingi jutiklių surinkimo metodai

Mažas jutiklio dydis (skersmuo be dangtelio 35 mm, gylis 25 mm) Įgalinkite diskretinį surinkimą.

• Įrengimas laiptų poste 35 mm skersmens skylėje.
• Diegimas & Nbsp; paslėptas & nbsp; montavimo skardinėje & nbsp; (Galima įsigyti kitame mūsų aukcione)
• Įdiegimas diegime gali būti 60 mm ir nbsp; padedant & nbsp; Adapteris ir Nbsp; (Galima įsigyti kitame mūsų aukcione).

PASTABA: Rekomenduojama įdiegti jutiklius 80 cm aukštyje

patogi prieiga prie potenciometro & nbsp; ir signalizacijos diodai

jutiklio priekyje, po nuimamu dangteliu

• Rango nustatymų signalizacija: Raudonasis LED
• Objektų aptikimo signalizacija: žalia LED
• Diapazono ir Nbsp; reguliavimas- kelių greičių potenciometras
• Veikimo režimo pokytis: daugialypis potenciometras ir raudonas LED

PASTABA!

Pateikdami užsakymą, galite suteikti kitokios spalvos jutiklio dangos spalvą:

• Balta
• Pilka
• Brown
• juoda

Pakuotėje yra:

Sužinokite daugiau apie laiptų valdiklių ir išmaniųjų judesių jutiklių pasiūlymą

Koks yra „SmartLEDS“ pasiūlymas iš varžybų?

turtingas pasiūlymas , pritaikytas įvairių klientų poreikiams ir finansinėms galimybėms: 7 modeliai laiptų vairuotojai

Mes naudojame savo patentuotus sprendimus , kuriuo mes labai didžiuojamės, pvz.:

• Tikra, įspūdinga LED banga su likvidumu, srautu ir neryškiu
• laiptų optinio judesio jutikliai & nbsp; Specialiai sukurta srautui aptikti laiptais
• Išmanusis telefonas „Bluetooth“, skirta diegimo konfigūracijai ir diagnostikai
• Intelektualus, įmontuotas į valdiklį, „Twilight Switch“

- & nbsp; Su kitais nesusitiksite su kitais „Allegro“ sprendimais!

Mes siūlome papildomas funkcijas : Poilsio foninis apšvietimas, pastatytas pritemdytas, pagrindinė lemputė (pvz., Turėklo paryškinimui), Meaders aptarnavimas, įspėjimas, kad užgesintų žibintus

Mūsų vairuotojai nuo 2013 m & nbsp; Aparatūros dalis yra pagaminta profesionalioje spausdintoje grandinėje, mes naudojame modernų, automatinį paviršiaus mazgą SMT ir THT „Unleashed Technology“, o elementus gauname iš pagrindinių elektroninių komponentų gamintojų. Programinės įrangos algoritmas yra tobulai patobulintas, tvarkyklės veikia teisingai, nepaisant aktyvavimo metodo (detektorių ar mygtukų) ir žmonių, judančių laiptais, skaičius ir kryptis. Nėra baimės, kad valdiklis „pasimeta“, jei į diegime naudojami daugiau žmonių įeinant į laiptus ar įvairius būdus, kaip suaktyvinti valdiklį (pvz., Detektoriai ir mygtukai).

Mums rūpi klientų pasitenkinimas ir paslaugos aukščiausiame lygyje : Telefono techninė pagalba, tiksli produkto dokumentacija (vartotojo vadovai, diegimo schemos, katalogo kortelės, vadovai).

svarbu!

Kodėl „Alfa“ ir „Delta“ laiptų jutikliai geriau aptikti plieno judesį nei kiti rinkoje esantys judesio jutikliai?

Rinkoje siūlomi jutikliai dažniausiai yra netinkami laiptų programoms. Tai yra PIR jutikliai, turintys platų aptikimo kampą ir neterminuotą diapazoną, reaguojantys į žmones, einančius laiptais, arba pigiais optiniais jutikliais iš importo, nepadidinančių parametrų, turinčių didelį jautrumą atspindžiui ir apakiniams, pvz. nuo baltos sienos priešais, & nbsp; Be to, su dideliu gedimų procentu. Šie trūkumai praktiškai diskvalifikuoja šiuos jutiklius į šią programą.

„SmartLeds Alfa“ ir „Delta“ jutikliai yra & nbsp; Vieninteliai mums žinomi jutikliai, iš tikrųjų tinkami judesių aptikimui laiptais . Juos sukūrė mes, reaguodami į spragą šioje srityje, ir jie yra 100% gaminami Lenkijoje. Tai yra aktyvūs difuziniai optiniai jutikliai, veikiantys infraraudonųjų spindulių akyje. Jie turi vieno elemento struktūrą, gerai apibrėžtą, reguliuojamą diapazoną, siaurą aptikimo kampą ir pakreiptą optinį takelį, pašalindami atspindžius. Galimi 2 eksploatavimo režimai leidžia tinkamai veikti, neatsižvelgiant į tai, ar laiptai (ištraukos) yra atidaryti, ar uždaryti, o balta siena yra priešinga. Maži dydžiai leidžia diskretiškai montuoti, taip pat galima pasirinkti jutiklio dangčio spalvą. Jutikliai turi labai gerą kainos ir kokybės santykį.

„SmartLeds“ tvarkyklės ir laiptų jutikliai yra turbūt geriausi tokio tipo produktai rinkoje!
