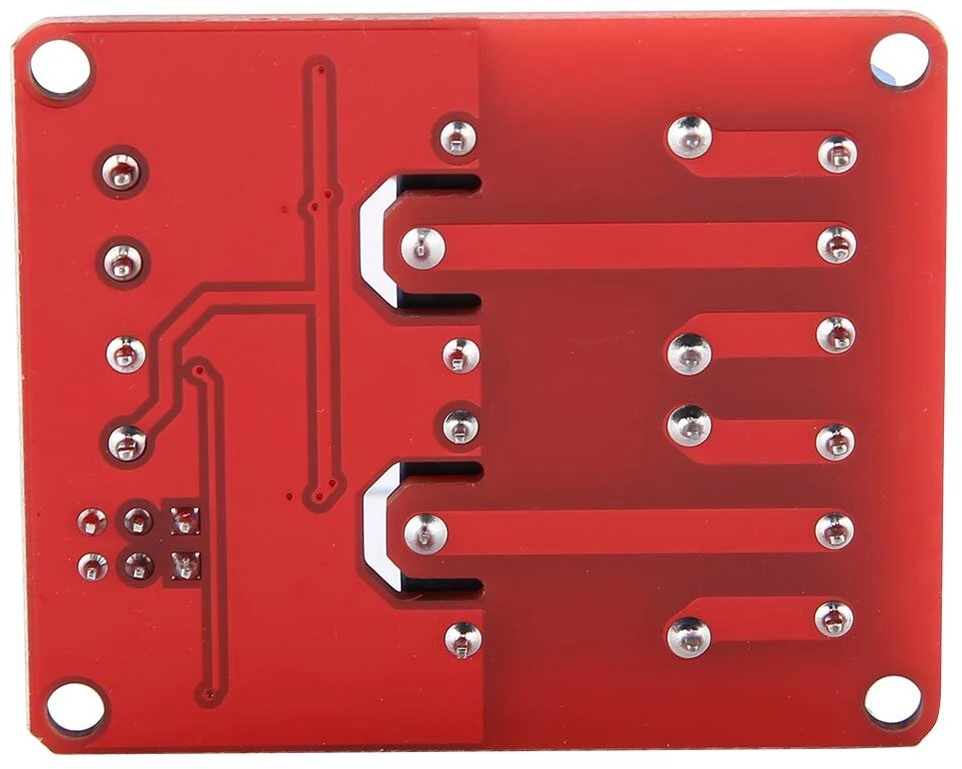

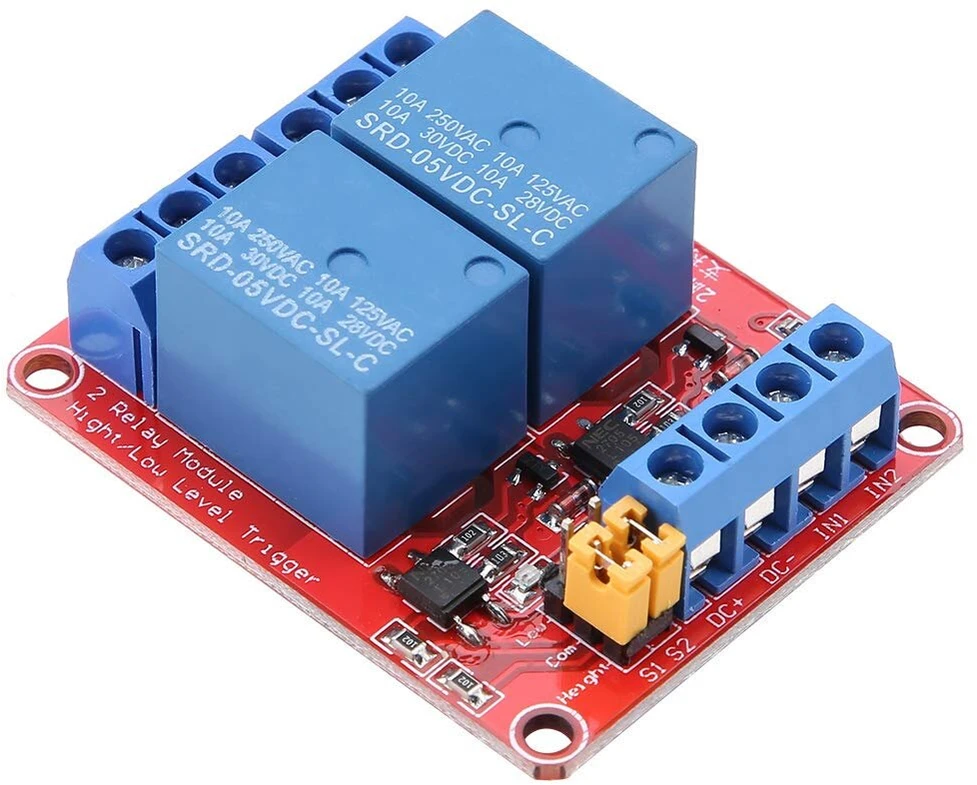

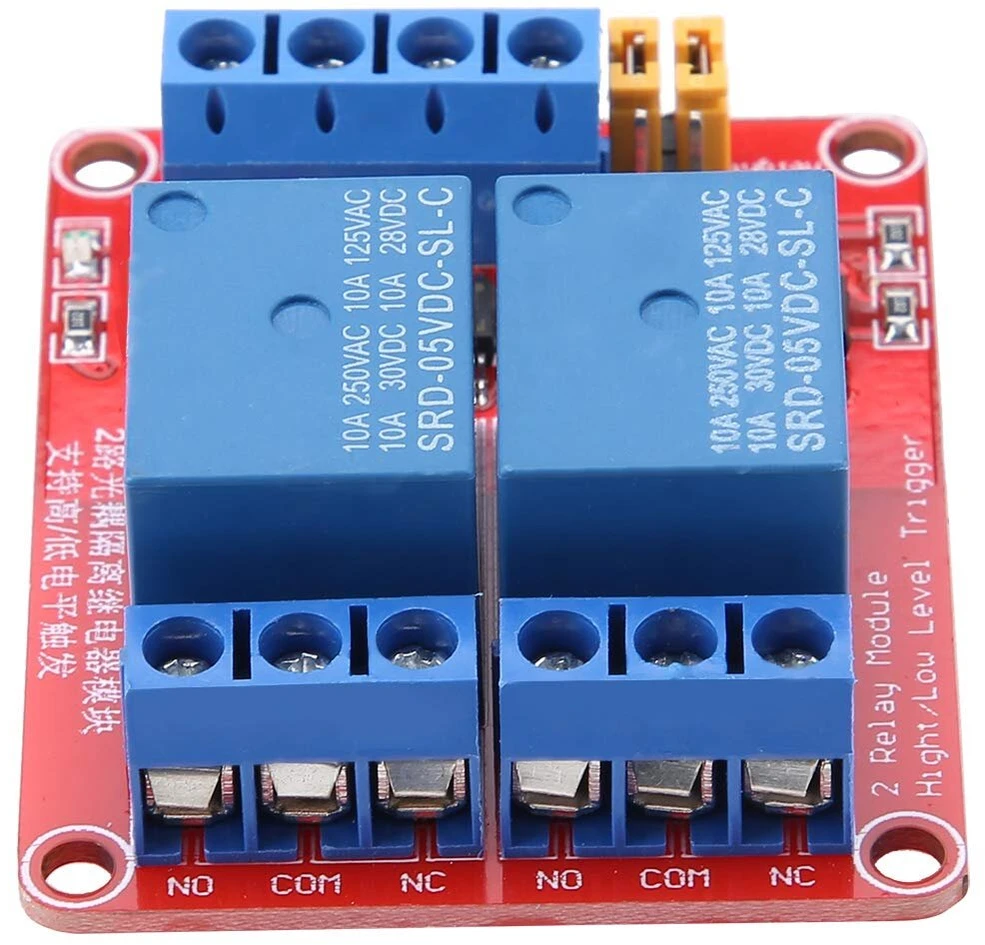

2 kanalų relės modulis 5v 12v 24v valdymo plokštė su optokoplieriaus izoliacija aukšto ir žemo lygio trigeris 50x41x18.5mm (5v)

Maksimali apkrova: modulis naudoja aukštos kokybės relę su įprasta sąsaja ir maksimalia apkrova: AC 250 V/10A, DC 30 V/10A. Valdymo lenta su „OpToCoUpler“: naudojant „SMT OpToCoUpler“ izoliaciją, ji turi stiprias vairavimo galimybes ir stabilų našumą; Triggerio srovė yra 5MA. Priemonė dizainas: modulius galima suaktyvinti nustatant aukštą arba žemą lygį per megztinį. Gedimai atspari dizainas, net jei valdymas nutraukiamas, relė nejuda. Kanalas: 2. Produkto dydis: 50 x 41 x 18,5 mm / 2 x 1,6 x 0,7 colio. Galios indikatorius: žalia. Relės lemputė: raudona lentos spalva: raudona. Lengvas diegimas: Visas sąsajas galima tiesiogiai sujungti per terminalą, o tai yra labai patogu. Įrengtos 4 fiksuotos varžtų skylės. Specifikacijos: Darbinė įtampa: 5 V, 12 V, 24 V (neprivaloma) Maksimali apkrova: AC 250 V/10a; DC 30 V/10A Kanalas: 2 JK Produkto dydis: 50 x 41 x 18,5 mm Galios indikatorius: žalia Estafetės šviesa: raudona Lentos spalva: raudona Pakuočių sąrašas: 1 x relės modulis Pastaba: Modulio sąsaja: 1. DC+: Prijunkite teigiamą maitinimo šaltinio stulpą 2. DC-: Prijunkite neigiamą maitinimo šaltinio stulpą 3. In1: 1 signalo trigerio gnybtas gali sureguliuoti valdymo relės siurbimo galią aukštai ar žemam lygiui 4. In2: 2 signalo trigerio gnybtas gali sureguliuoti valdymo relės siurbimo galią aukšto ar žemo lygio Relės išvestis: 1. Nr. 1: 1 kanalo relė, paprastai atvira sąsaja. Relė sustabdyta prieš siurbimą ir trumpai sujungta su COM1 po siurbimo. 2. COM1: 1 kanalo estafetės bendra sąsaja 3. NC1: 1 kanalo relė, paprastai uždara sąsaja, trumpas ryšys su COM1 prieš čiulpdamas relę, miego režimas po čiulpti 4. NO2: 2 kanalų relė dažnai atidaro sąsają. Relė nutraukiama prieš siurbimą ir trumpai sujungta su COM2 po siurbimo. 5. COM2: 2 kanalų estafetės bendra sąsaja 6. NC2: 2 kanalų relės sąsaja, paprastai uždaryta, trumpas ryšys su COM2 prieš čiulpdamas relės, tuščiosios eigos režimą po siurbimo. Triggerio pasirinkimas aukšto ir žemo lygio: 1. S1 yra 1 kanalo relės gaiduko pasirinkimas aukštam ir žemam lygiui. 2. Ar yra aukšto ir žemo lygio 2 kanalų relės gaiduko pasirinkimas. 3.com ir mažo trumpo ryšio ryšys, atitinkama relė yra žemo lygio trigeris, COM ir aukšto trumpumo ryšys yra aukšto lygio trigeris. Apie šį elementą: Maks. Apkrova: modulis naudoja aukštos kokybės relę su įprasta sąsaja ir maksimalia apkrova: AC 250 V/10A, DC 30 V/10A. Valdymo lenta su „OpToCoUpler“ - naudodama „SMT OpToCoUpler“ izoliaciją, ji turi stiprią vairavimo galimybes ir stabilų našumą; Triggerio srovė yra 5 mA. Tinkamas dizainas: modulius galima suaktyvinti nustatant aukštą arba žemą lygį virš vielos tiltų. Gedimai atspari dizainas, net jei valdymo linija nutraukiama, relė nejudės. Kanalas: 2 produkto matmenys: 50 x 41 x 18,5 mm / 2 x 1,6 x 0,7 colio. Maitinimo indikatorius: Žalios relės indikatorius: Raudonos lentos spalva: raudona Lengva įdiegti: Visas sąsajas galima tiesiogiai sujungti per terminalą, o tai yra labai patogu. Sumontuotas su 4 fiksuotomis varžtų skylutėmis
