1. Kaip šis OTDR prietaisas padeda testuoti šviesolaidį?

Šis TST optinis reflektometras matuoja šviesolaidžio linijas iki 100 km. Jis naudoja 1610 nm bangos ilgį ir turi 28 dB dinamikos apimtį. Matavimo trukmę galite pasirinkti nuo 5 sekundžių iki 3 minučių, o matavimo paklaida yra maža. Prietaisas jungiamas per FC arba SC jungtis.

2. Kokias CCTV kameras galima testuoti šiuo testeriu?

Prietaisas palaiko AHD, HD-CVI, HD-TVI ir IP kameras iki 8 Mpx raiškos. Jis taip pat tinka CVBS standarto kameroms su PAL arba NTSC sistema. IP kameroms naudojama H.265, H.264 ir MJPEG vaizdo kompresija. Taip galite patikrinti skirtingų sistemų vaizdo kokybę.

3. Ar šis OTDR matuoja optinę galią šviesolaidyje?

Taip, šis TST įrenginys turi optinės galios matavimo funkciją. Jis matuoja bangos ilgius: 850, 1300, 1310, 1490, 1550 ir 1625 nm. Matavimo diapazonas yra nuo -70 iki +10 dBm. Naudojami ST ir SC adapteriai. Tai leidžia įvertinti šviesolaidžio tinklo kokybę.

4. Kokia papildoma funkcija yra VLS šviesolaidyje?

Vizualinis šviesolaidžio pluoštų pažeidimo ieškiklis (VFL) naudoja 650 nm lazerį su 10 mW galia. Jo veikimo atstumas siekia 8 km. Šia funkcija lengvai randate lūžimus ar kitus pažeidimus šviesolaidylje. Gamintojas nurodė, kad lazeris yra LD tipo.

5. Ar šis prietaisas gali maitinti kameras per PoE?

Taip, šis TST kamerų testeris gali tiekti 48 V įtampą per PoE LAN prievadą 24 W galia. Taip pat jis veikia kaip maitinimo šaltinis: per USB yra 5 V, bei atskiri 12 V ir 24 V išėjimai. Vidinis akumuliatorius turi 7800 mAh talpą ir veikia iki 10 valandų.

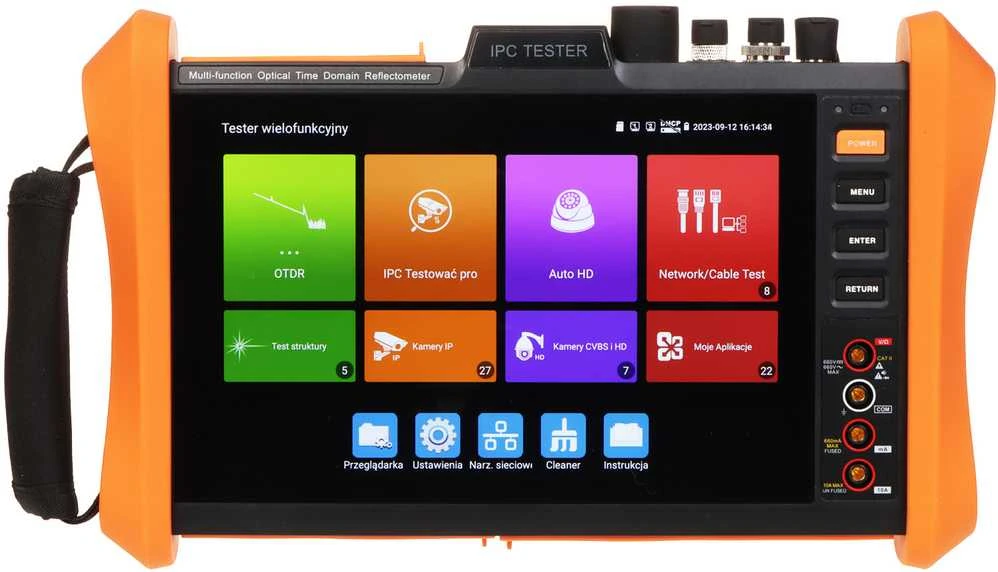

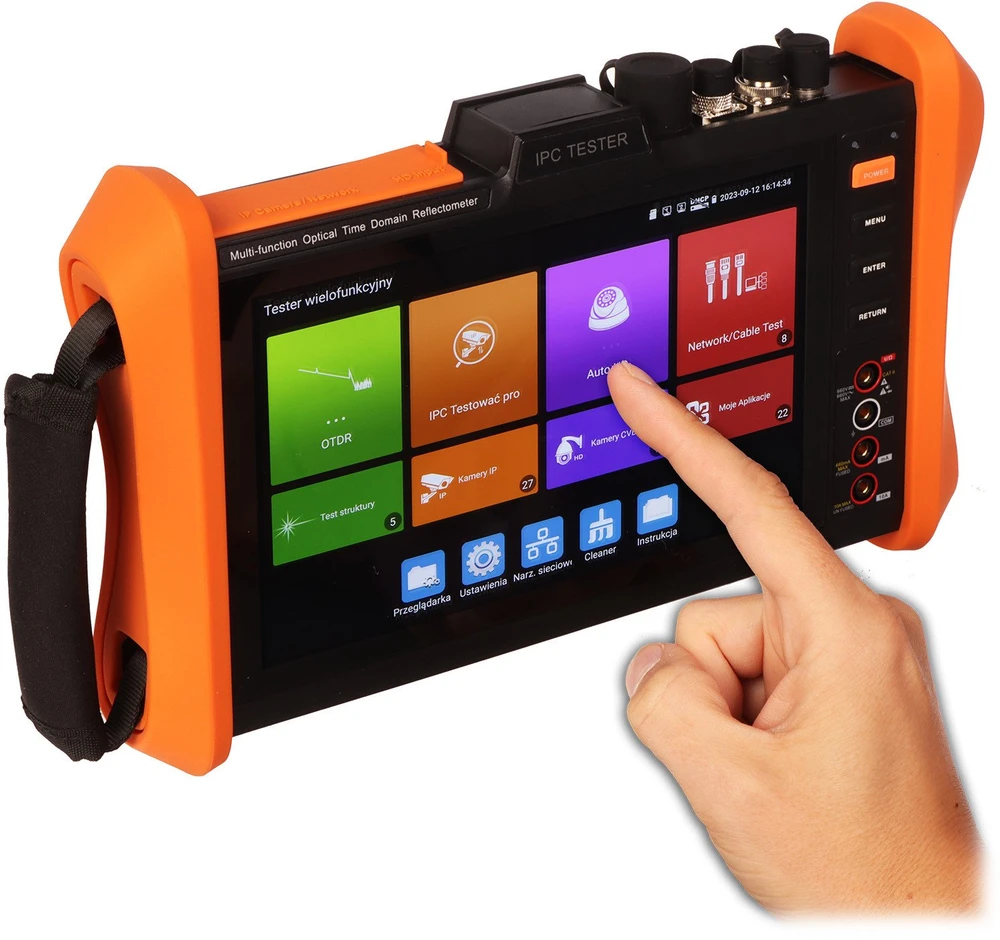

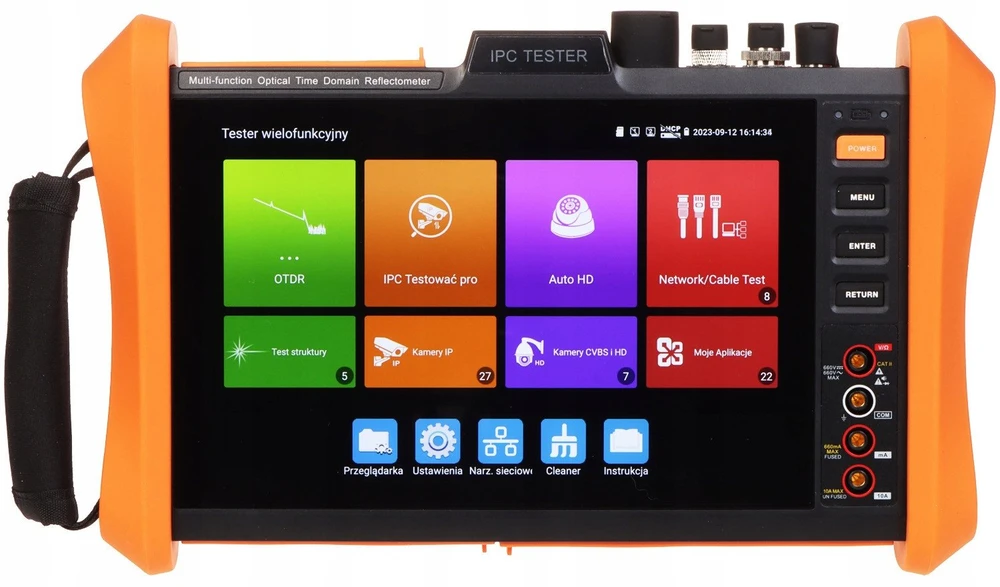

TST OPTINIS REFLEKTOMETRAS (OTDR) SU...

Optinis reflektorius (OTDR) su daugiafunkcinių kamerų testeriu AHD, HD-CVI, HD-TVI, IP turintis daug papildomų funkcijų, reikalingų CCTV ir šviesolaidžio instaliacijų įdiegimui.

Optinis reflektorius (OTDR) :	Optinės bangos ilgis : 1610 nm Dinamikos apimtis : 28 dB Platus matavimo diapazonas ≤ 100 km Matavimo klaida : ± (1 m + 5×10 ^-5 × atstumas + mėginių ėmimo intervalas) Jungtys : FC / SC Matavimo trukmė : 5 s, 10 s, 15 s, 30 s, 1 min, 2 min, 3 min
Optinės galios matavimas :	Optinės galios matavimas šviesolaidžio tinkluose (adapteriai ST ir SC) Optinės bangos ilgis : 850, 1300, 1310, 1490, 1550, 1625 nm Diapazonas : -70 ... +10 dBm
VLS (VFL) - vizualinis šviesolaidžio pluoštų pažeidimo katalogas :	Lazeris LD, 650 nm, 10 mW Diapazonas 8 km
Video standartas :	AHD - 8 Mpx , HD-CVI - 8 Mpx , HD-TVI - 8 Mpx , TCP/IP - 8 Mpx , CVBS - PAL / NTSC
Displėjus :	8 " IPS - talpinis jutiklinis ekranas, 1920 x 1200 px

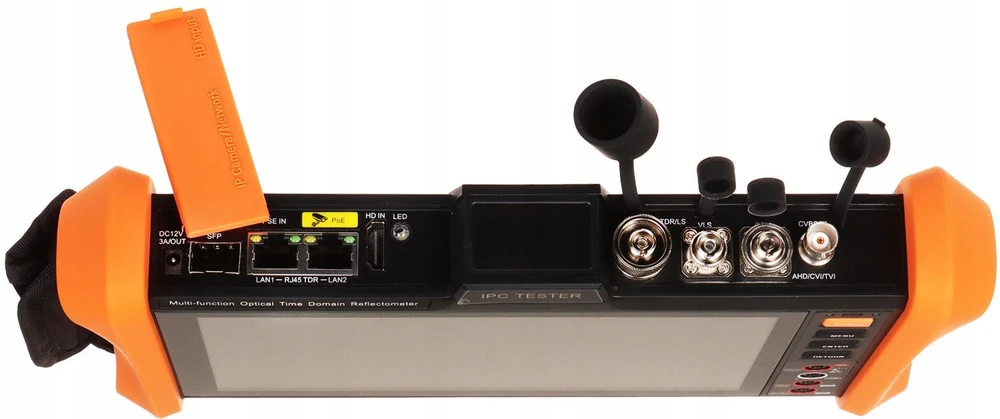

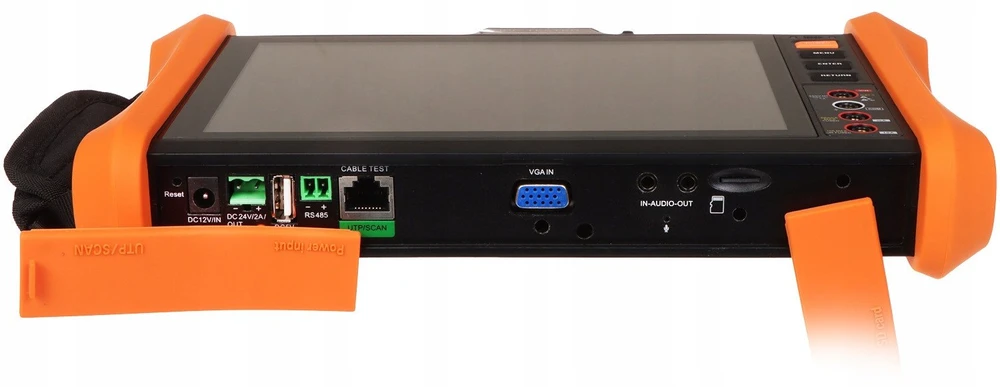

Video įvestis :	1 vnt. AHD / HD-CVI / HD-TVI / CVBS - BNC lizdas, 1 vnt. HDMI , 60 kps , 4K 1 vnt. VGA
Video išvestis :	-
LAN prievadas :	2 vnt. - Bendradarbiavimas su kameromis i switch'ais PoE
Audio įvestis :	1 vnt. Mini Jack
Audio išvestis :	1 vnt. Mini Jack
Video signalo lygio matuoklis :	-
Video signalo generatorius :	-
Nuoseklieji prievadai :	RS-485
Protokolai :	Virš 30 protokolų RS485 aptarnavimas : Pelco-D , Pelco-P , YAAN, YAAN-O, YAAN-1, SAMSUNG, PANASONIC, Lilin-FAST, Lilin-MLP2, MOLYNX, MINKING A01, Fastrax, CBC, LC-NEW, WV-CS850, SONY-EVI, LG-MULTIX, DAT-SD, VICON, Vcltp, DH-YTC 06, Santachi, Bosch OSRD, TeleEye DM2, HD 600, Hikvision, KALATEL ASC, AD 168(M-B), SAMSUNG SPD, Siemens, Cohu, MINKING B01, ALEC
Perdavimo greitis :	150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 115200 b/s
Suktos poros ar telefono linijos testas :	UTP arba telefoninių kabelių, užbaigtų RJ-45 kištuku, sujungimo testas
RS-485, linijų testas :	Duomenų iš valdančiojo įrenginio testavimas (komandos rodomos heksademiškai)
Wi-Fi modulis :	✔
Laido identifikavimas laidų pluošte :	✔
Audio testas :	✔
Skaitmeninis multimetras :	Matavimas : įtampa, srovė, varža, tęstinumo testas, diodo testas, elektrinė talpa
TDR reflektometras :	Nutraukimo vietos arba laido trumpojo sujungimo ieškojimas ir nustatymas, 180 m (max)
Darbas maitinimo šaltinio vaidmenyje :	5 V DC / 2 A USB prievado 12 V DC / 3 A 24 V DC / 2 A 48 V (PoE, LAN), 24 W

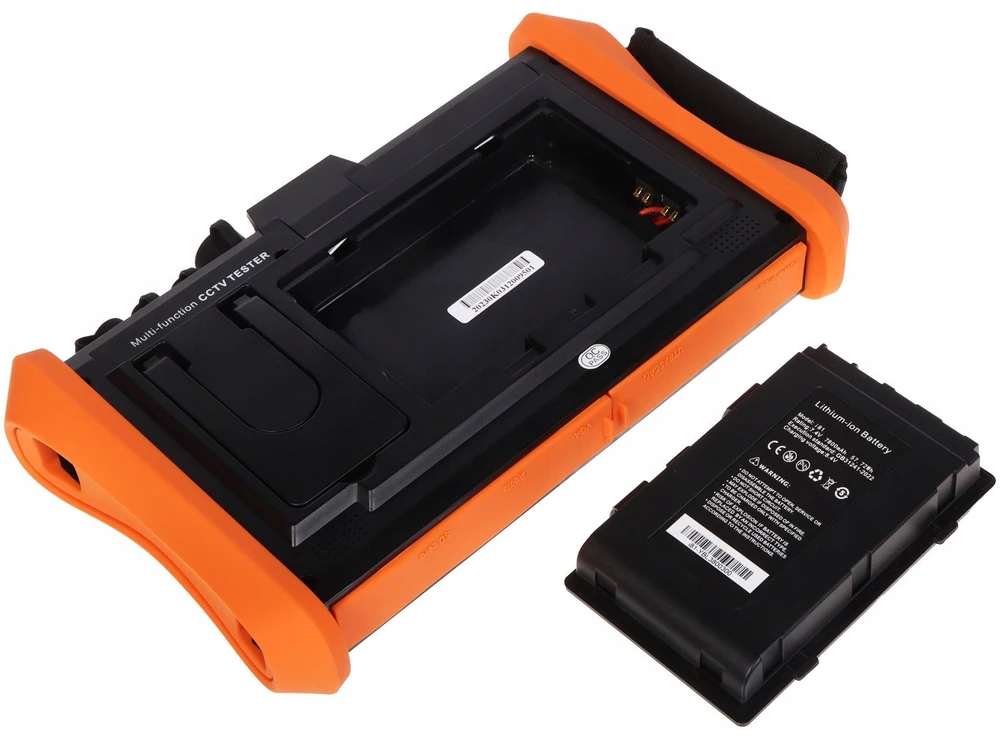

Baterinis maitinimas :	7.4 Li-Ion akumuliatorius 7800 mAh 12 V DC / 2 A (komplekte - maitinuvas)
Numatytas akumuliatoriaus darbo laikas :	max. 10 val.

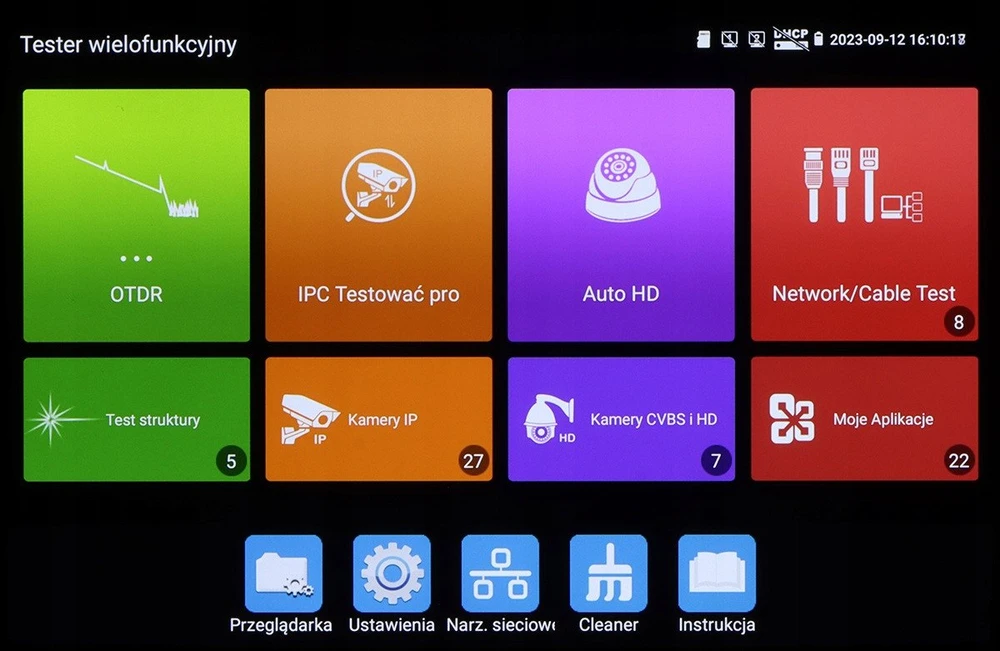

Aptarnavimas :	Grafinis meniu – jutiklinis valdymas ir mygtukais
Pasirinktos funkcijos :	Optinis reflektorius (OTDR) AHD kamerų testeris HD-CVI kamerų testeris HD-TVI kamerų testeris PAL/NTSC kamerų testeris IP kamerų testeris - Vaizdo kompresijos naudojami metodai : H.265 , H.264 , MJPEG IP kamerų suradimas ir stebėjimas, atitinkančių Onvif Rotatorių ir PTZ (speed dome) kamerų valdymas IP kamerų vaizdų žiūrėjimas su įmontuotų programų pagalba - DH test tool, Hik test tool, UNV Test Tool, HuaWei Tool, TP-Link tool EZView Įmontuota internetinė naršyklė - Google Chrome Sujungimų priežiūra LAN IP adresų skeneris PING - jungties testavimas su ICMP paketų pagalba Įmontuoto switch porto suradimas Suktos poros kabelio testeris Programa Cable tracer - lengva nustatyti laidą netvarkingame pakete Bendradarbiavimas su kameromis i switch'ais PoE PoE maitinimo matuoklis DC 5V / 12V / 24V / 48V maitinimo šaltinis TDR reflektometras Optinės galios matuoklis VLS (VFL) - vizualinis šviesolaidžio pluoštų pažeidimo katalogas RS-485 nuosekliojo prievado duomenų analizė Digital Multimeter - skaitmeninis multimetras Audio testas Hotspot - Wi-Fi Įrašų atkūrimas Įdiegta programa VLC Media Player - daugialypės terpės (multimedijos ) failus daugelyje populiarių formatų (.mp3, .mp4, .avi, .mpeg ir kt.) atkūrimo galimybė Skaičiuoklė Įrengtas paketas Quickoffice - tekstinių dokumentų .docx, skaičiuoklių .xlsx ir daugialypės terpės (multimedija) .pptx sudarymas ir atskaitymas Integruotas žibintuvėlis Android 9
Darbo temperatūra :	-10 °C ... 50 °C
Leistinas santykinis aplinkos drėgnumas :	30 % ... 90 %
Svoris :	1.24 kg
Matmenys :	273 x 170 x 48 mm

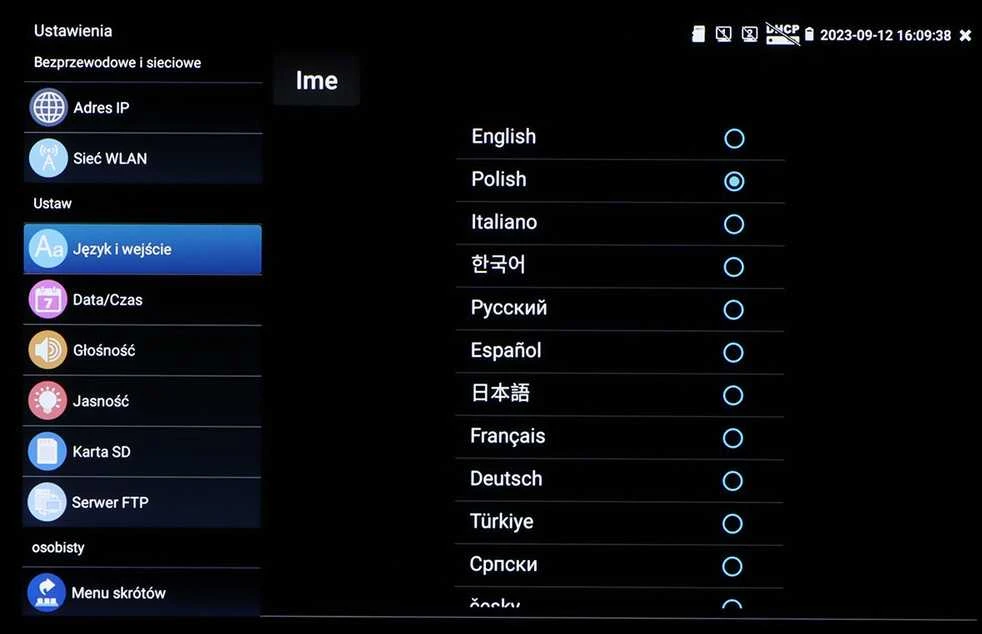

Aptarnaujamos kalbos :	lenkų, anglų, bulgarų, čekų, prancūzų, graikų, ispanų, vokiečių, portugalų, rusų, turkų, italų
Garantija :	2 metai

Duomenų lapas EN
