1. Kokį atstumą gali išmatuoti TST optinis reflektometras?

Šis optinis reflektometras su CCTV testeriu gali išmatuoti iki 200 kilometrų atstumą. Matavimo klaida yra nedidelė, ji sudaro apie vieną metrą. Įrenginys veikia naudodamas 1310 nm ir 1550 nm bangos ilgius, kad būtų pasiekti tikslūs rezultatai net ir dideliais atstumais.

2. Kokias CCTV kameras galima patikrinti šiuo testeriu?

Įrenginys leidžia išbandyti AHD, HD-CVI, HD-TVI ir IP kameras iki 8 Mpx raiškos. Taip pat palaikomos senesnės PAL/NTSC sistemos. Tai reiškia, kad galite testuoti daugumą šiuolaikinių ir senesnių vaizdo stebėjimo kamerų vienu prietaisu, koridoriumi.

3. Ar šis OTDR testeris matuoja optinę galią?

Taip, optinės galios matuoklis yra įmontuotas. Jis matuoja šviesolaidžio tinkluose esančią galią, naudodamas adapterius ST ir SC. Matavimams naudojami bangos ilgiai yra šeši: nuo 850 nm iki 1625 nm. Prietaisas padeda įvertinti signalo kokybę ir nustatyti problemas realiu laiku report.

4. Kokia vizualinio pažeid lokatoriaus VLS galia milivatais?

Vizualinis šviesolaidžio pluoštų pažeidimų lokatorius veikia naudodamas lazerį LD. Jo bangos ilgis yra 650 nm, o išėjimo galia siekia 10 milivatų. Toks lokatorius leidžia greitai surasti lūžusius ar pažeistus šviesolaidžius iki 8 kilometrų atstumo.

5. Ar Wi-Fi modulis įmontuotas šiame TST reflektometre?

Įrenginyje yra įmontuotas Wi-Fi modulis. Tai leidžia jungtis prie belaidžių tinklų ir stebėti IP kameras be papildomų laidų. Prietaise yra net instaliuota internetinė naršyklė, kuri padės lengvai pasiekti reikiamus nustatymus bei konfigūruoti tinklą vietoje atliekant pavedimą.

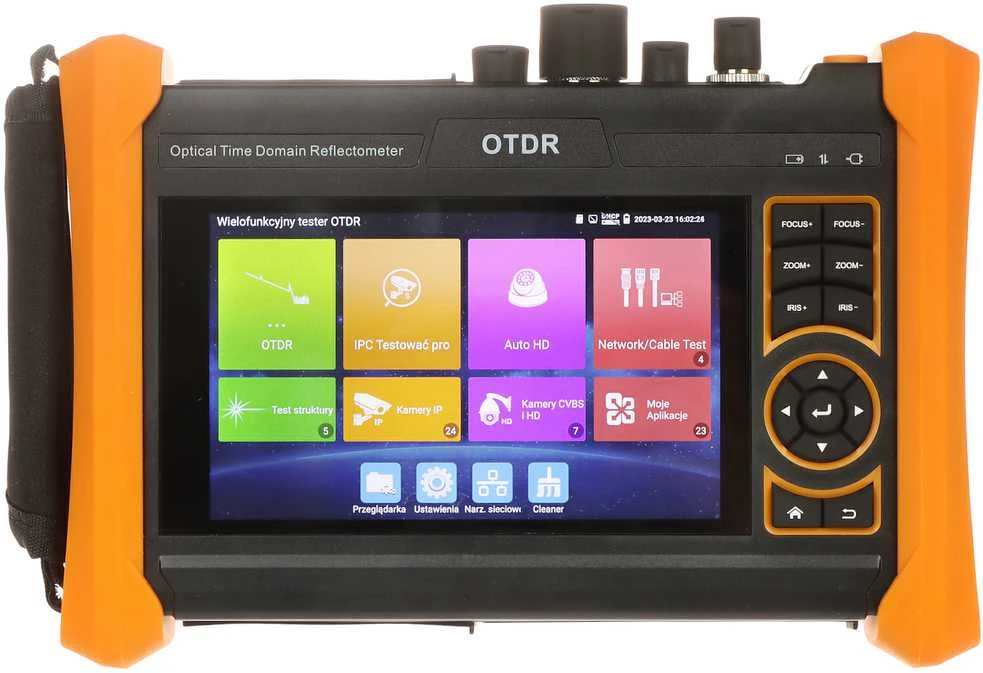

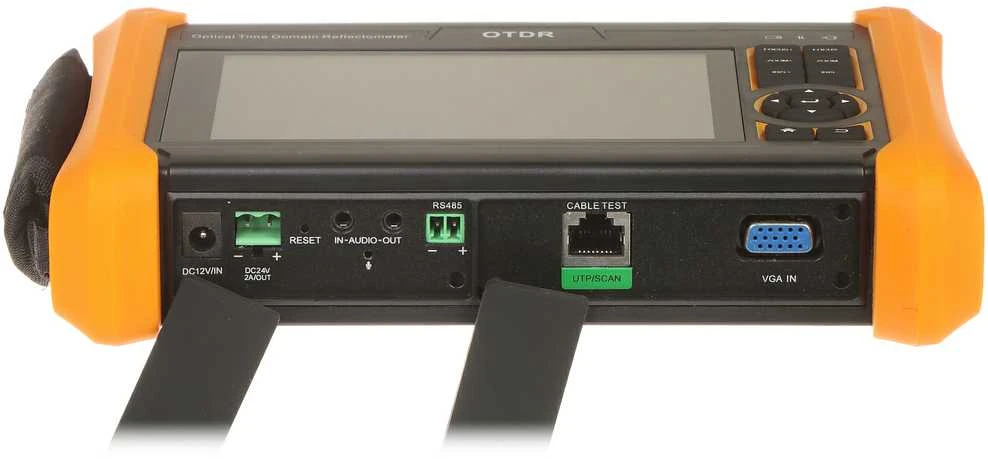

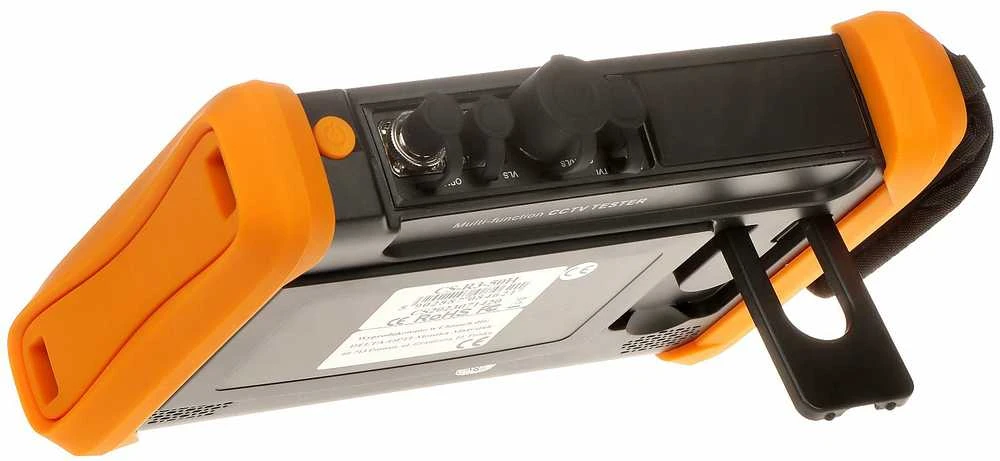

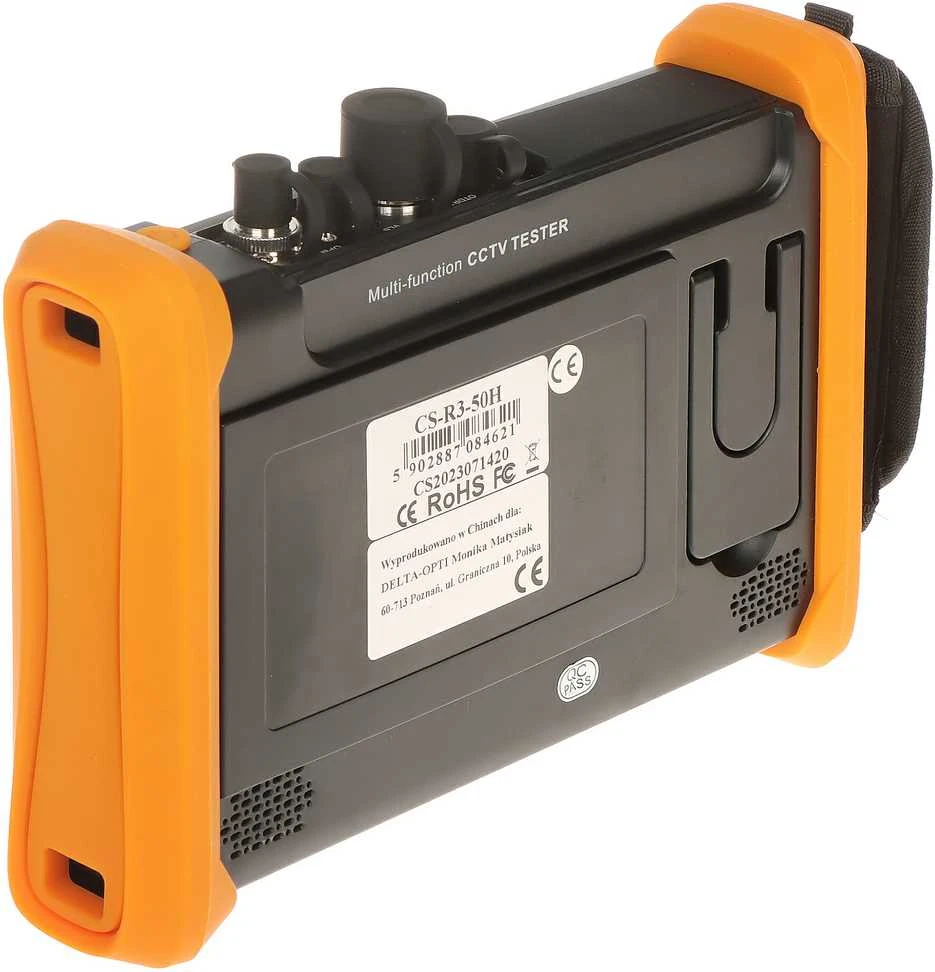

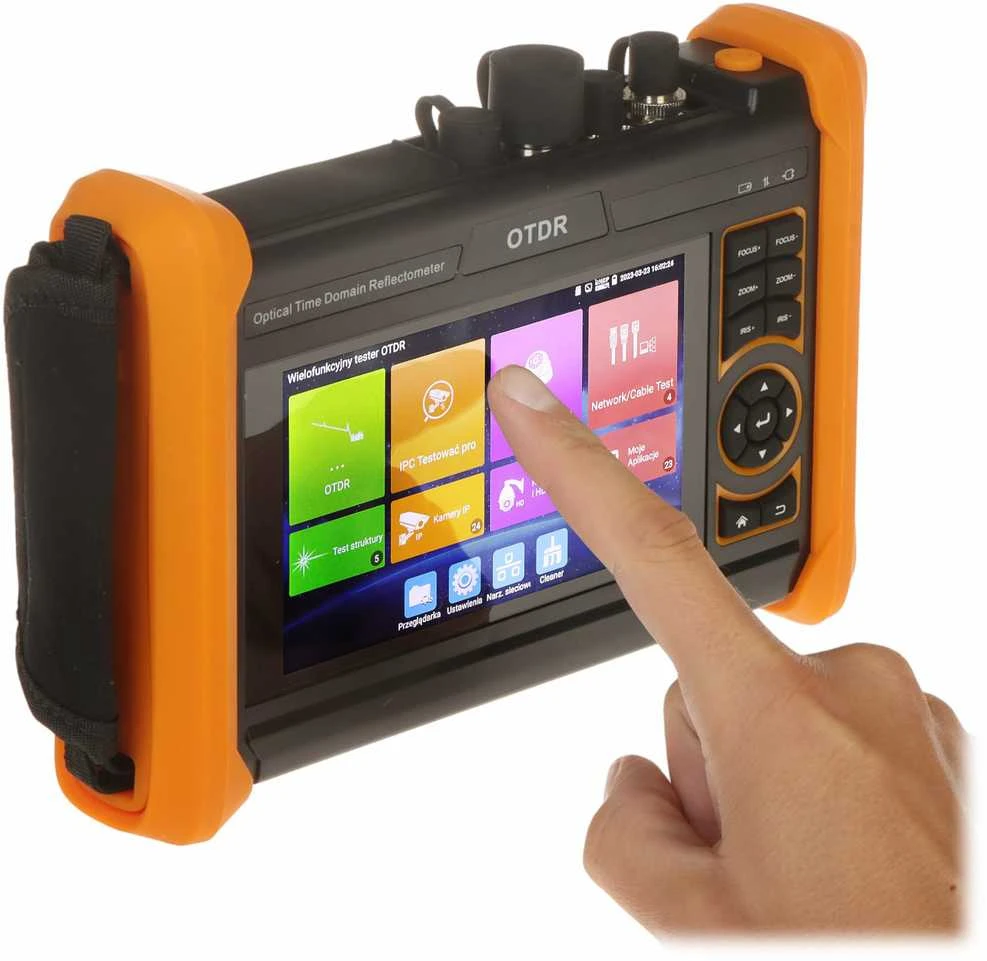

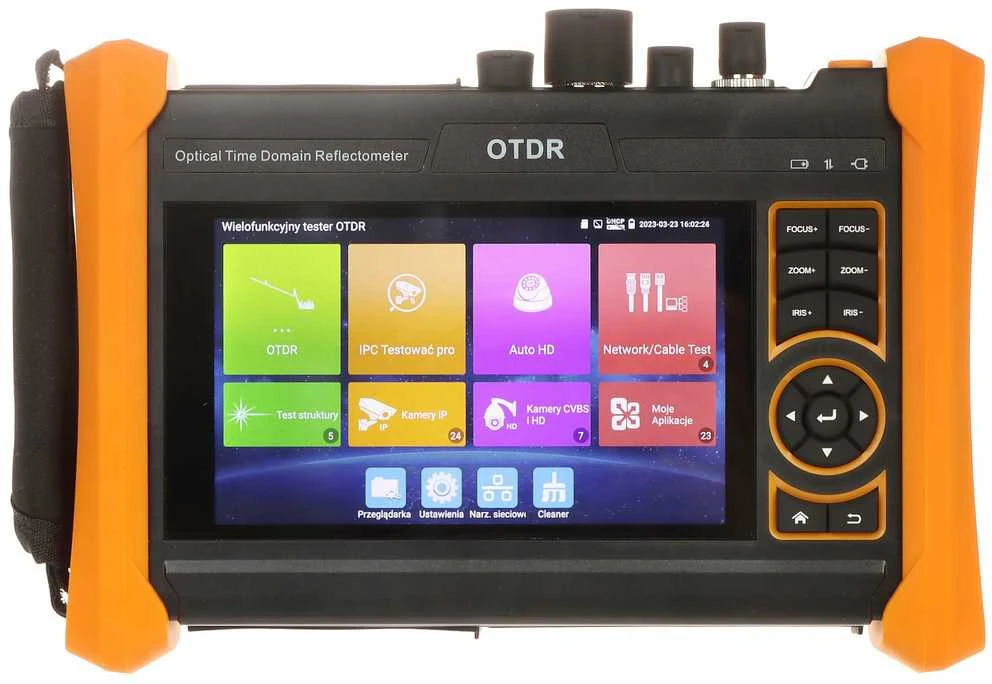

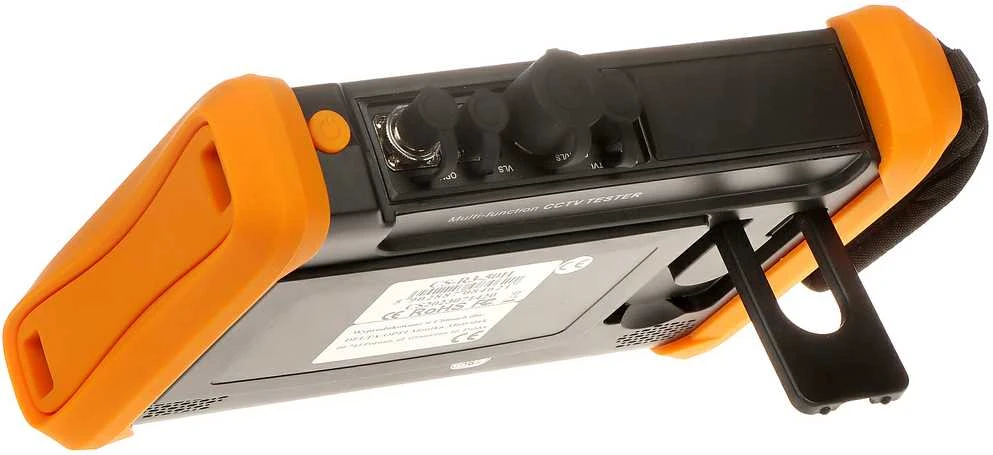

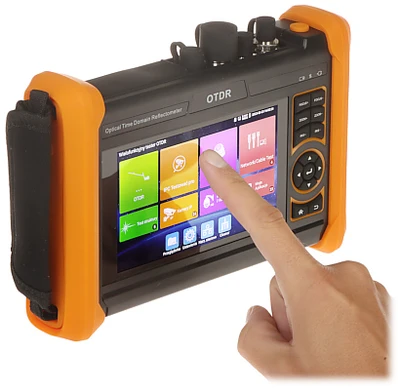

TST OPTINIS REFLEKTOMETRAS (OTDR) SU...

Optical reflectometer (OTDR) with a multi-functional AHD, HD-CVI, HD-TVI, IP camera tester with many additional functions necessary during initialization CCTV and fiber optic installations.

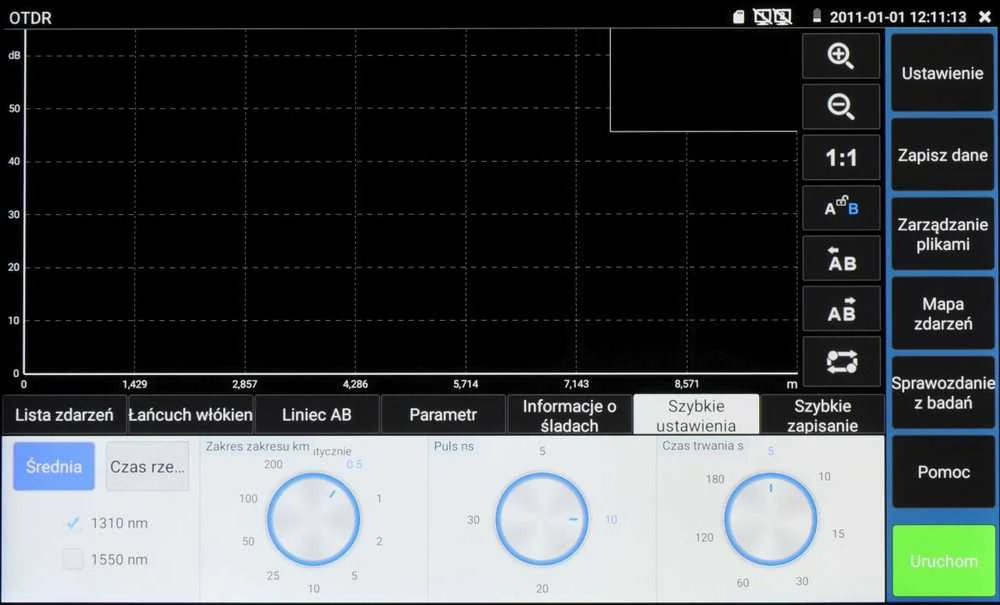

Optinis reflektorius (OTDR) :	Optinės bangos ilgis : 1310 nm / 1550 nm, Platus matavimo diapazonas : 200 km (max) Matavimo klaida : ± (1 m + 5×10 ^-5 × atstumas + mėginių ėmimo intervalas) Jungtys : SC Matavimo trukmė : 5 s, 10 s, 15 s, 30 s, 1 min, 2 min, 3 min

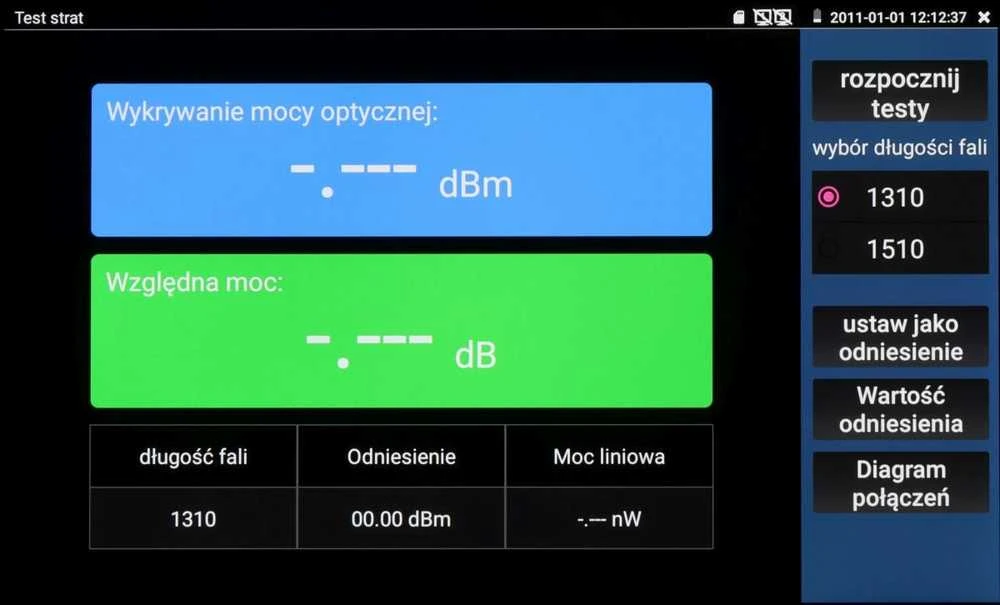

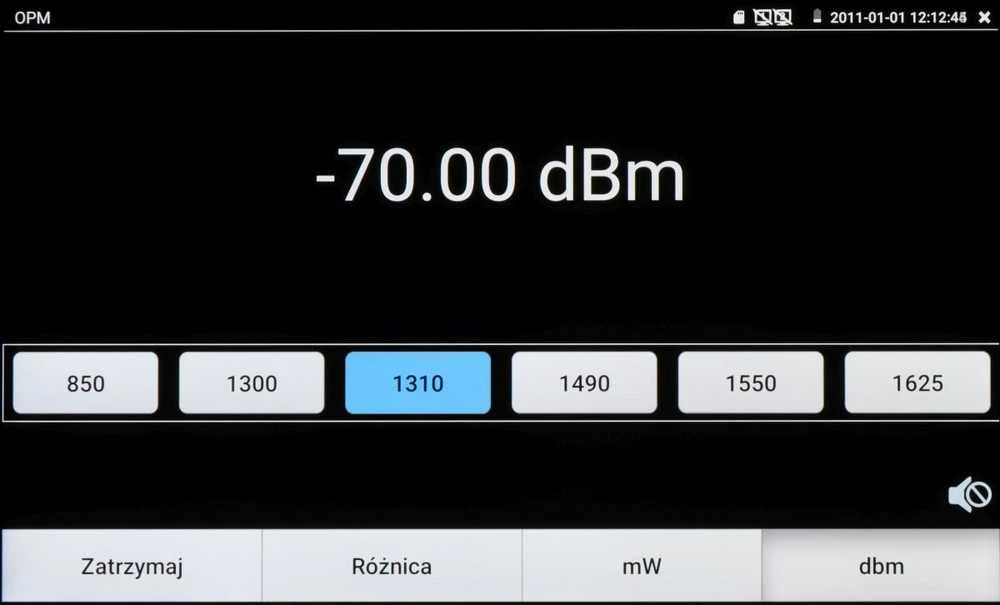

Optinės galios matavimas :	Optinės galios matavimas šviesolaidžio tinkluose (adapteriai ST ir SC) Optinės bangos ilgis : 850, 1300, 1310, 1490, 1550, 1625 nm Diapazonas : -70 ... +10 dBm

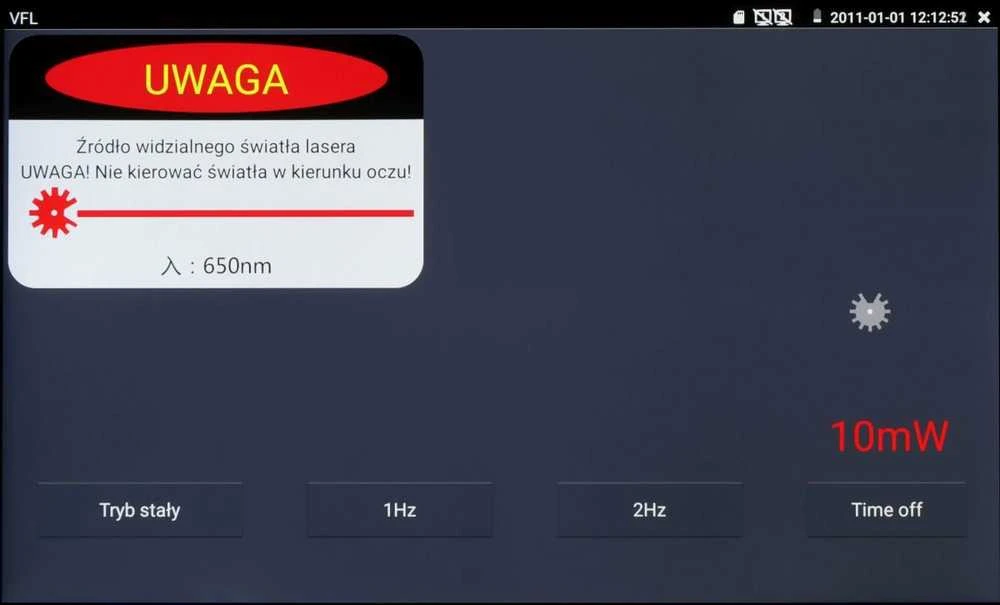

VLS (VFL) - vizualinis šviesolaidžio pluoštų pažeidimo katalogas :	Lazeris LD, 650 nm, 10 mW Diapazonas 8 km

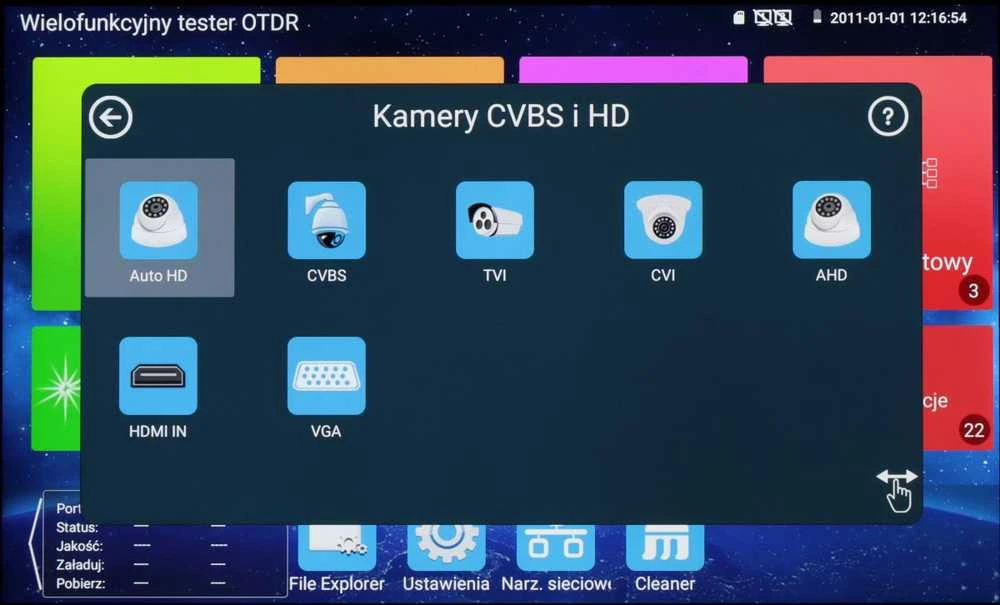

Video standartas :	AHD - 8 Mpx , HD-CVI - 8 Mpx , HD-TVI - 8 Mpx , TCP/IP - 4K , CVBS - PAL / NTSC
Displėjus :	5.4 " Retina - talpinis jutiklinis ekranas, 1920 x 1152 px

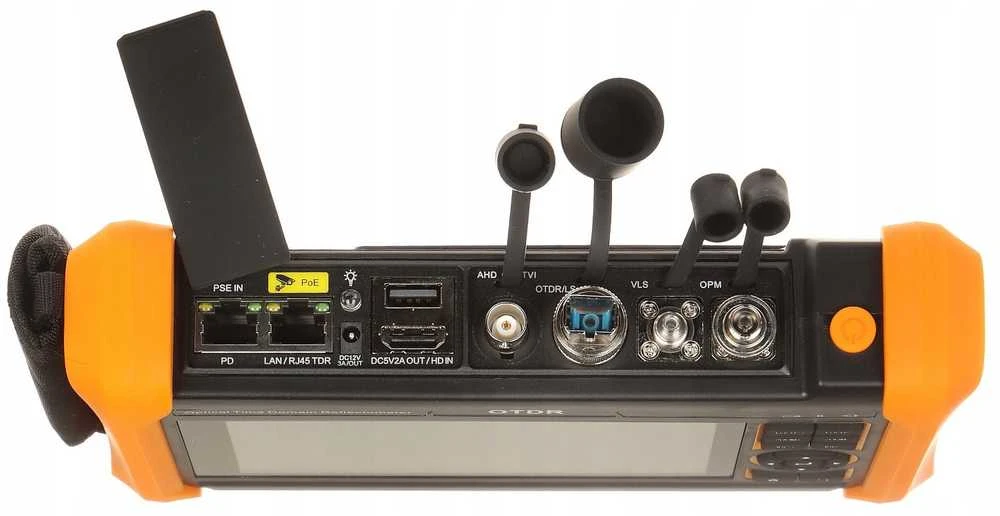

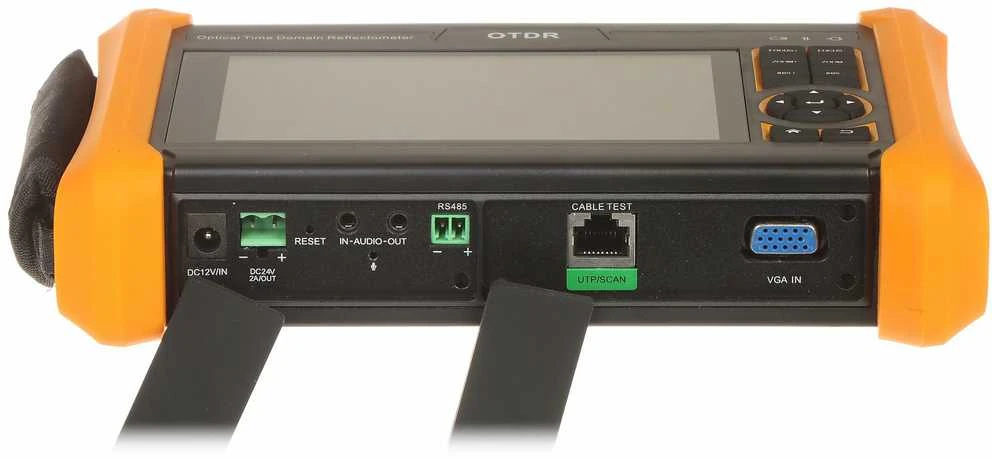

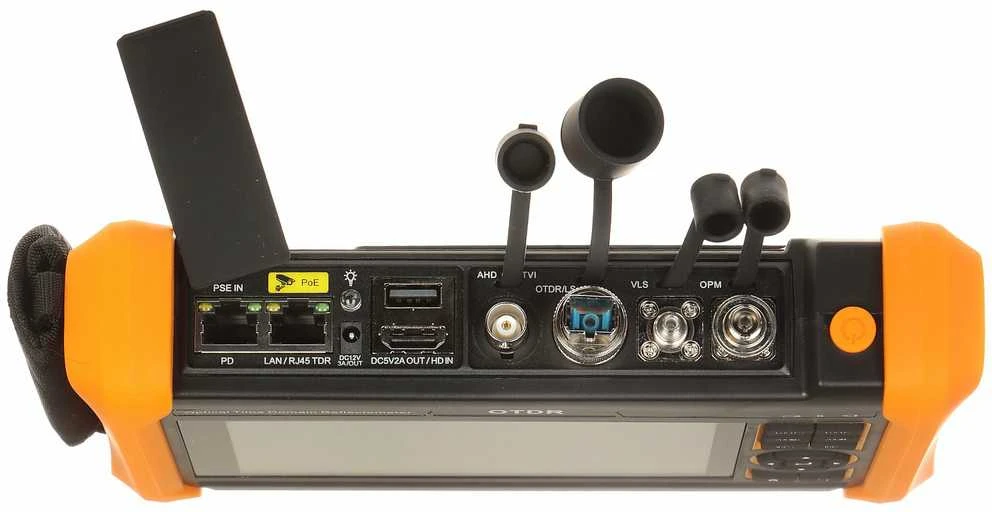

Video įvestis :	1 vnt. AHD / HD-CVI / HD-TVI / CVBS - BNC lizdas, 1 vnt. HDMI , 1 vnt. VGA
Video išvestis :	-

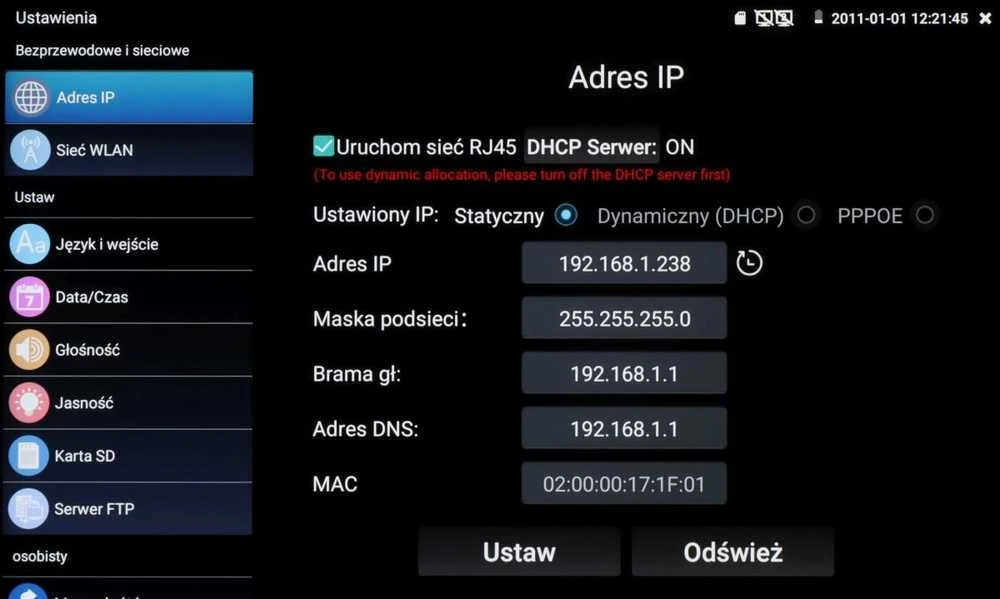

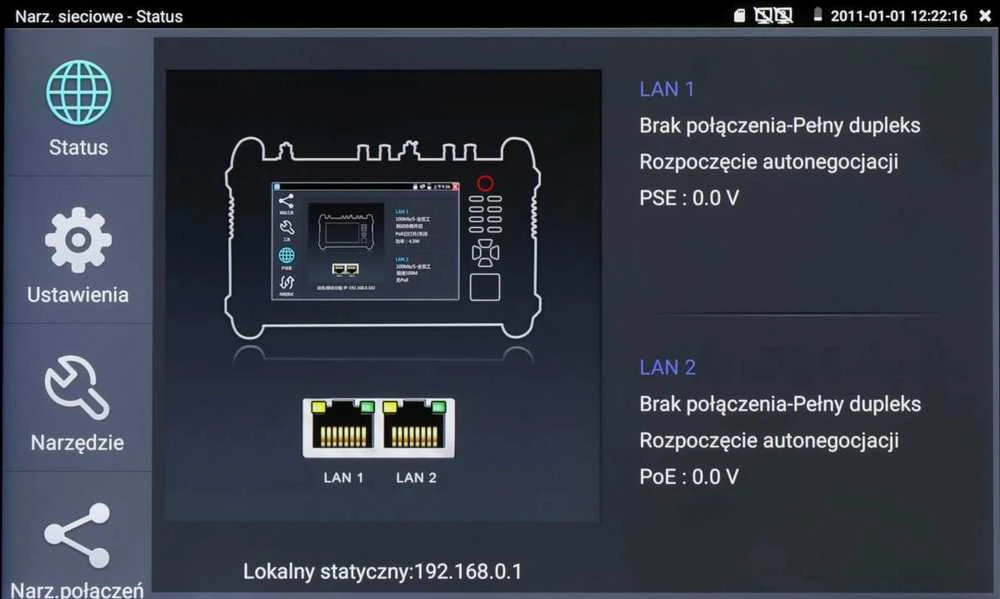

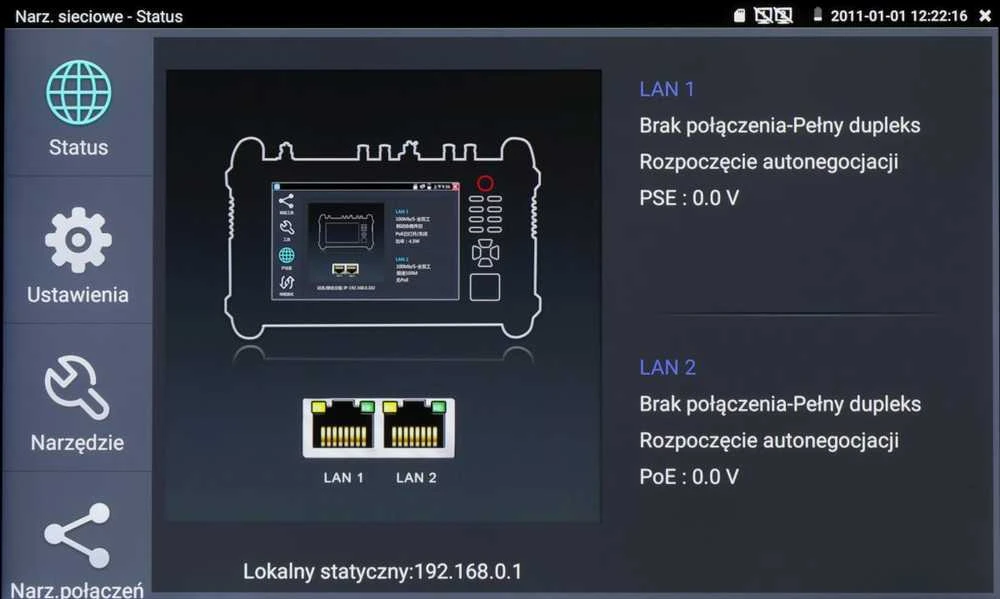

LAN prievadas :	2 vnt. - Bendradarbiavimas su kameromis i switch'ais PoE
Audio įvestis :	1 vnt. Mini Jack
Audio išvestis :	1 vnt. Mini Jack
Video signalo lygio matuoklis :	-
Video signalo generatorius :	-
Nuoseklieji prievadai :	RS-485
Protokolai :	Virš 30 protokolų RS485 aptarnavimas : Pelco-D , Pelco-P , YAAN, YAAN-O, YAAN-1, SAMSUNG, PANASONIC, Lilin-FAST, Lilin-MLP2, MOLYNX, MINKING A01, Fastrax, CBC, LC-NEW, WV-CS850, SONY-EVI, LG-MULTIX, DAT-SD, VICON, Vcltp, DH-YTC 06, Santachi, Bosch OSRD, TeleEye DM2, HD 600, Hikvision, KALATEL ASC, AD 168(M-B), SAMSUNG SPD, Siemens, Cohu, MINKING B01, ALEC
Perdavimo greitis :	150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 115200 b/s

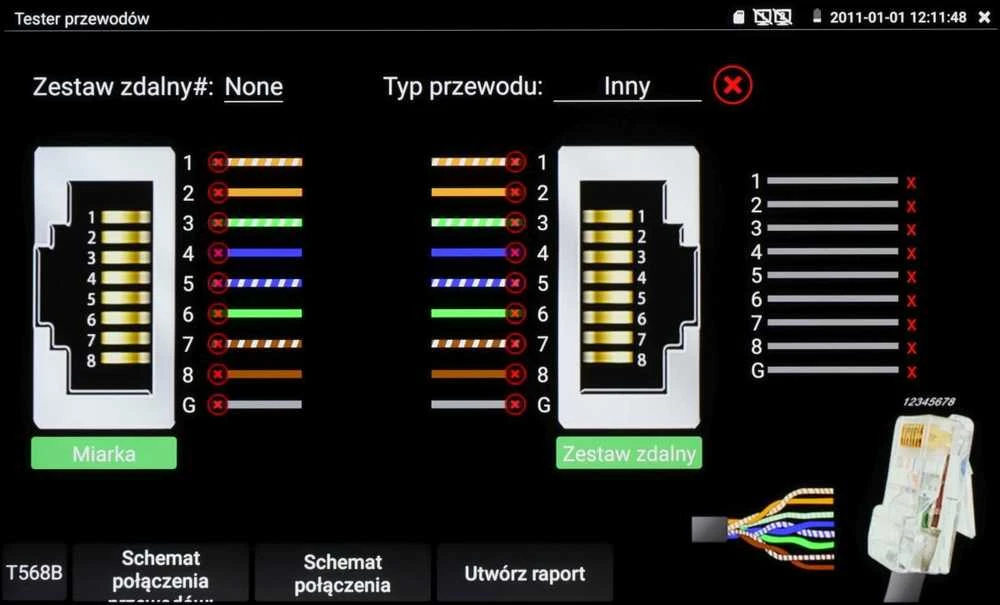

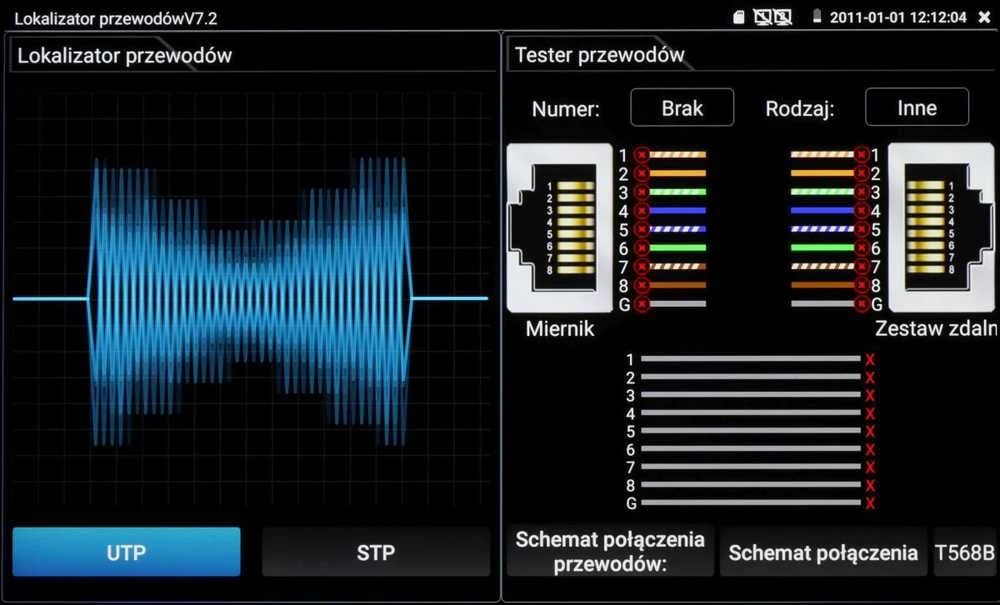

Suktos poros ar telefono linijos testas :	UTP arba telefoninių kabelių, užbaigtų RJ-45 kištuku, sujungimo testas

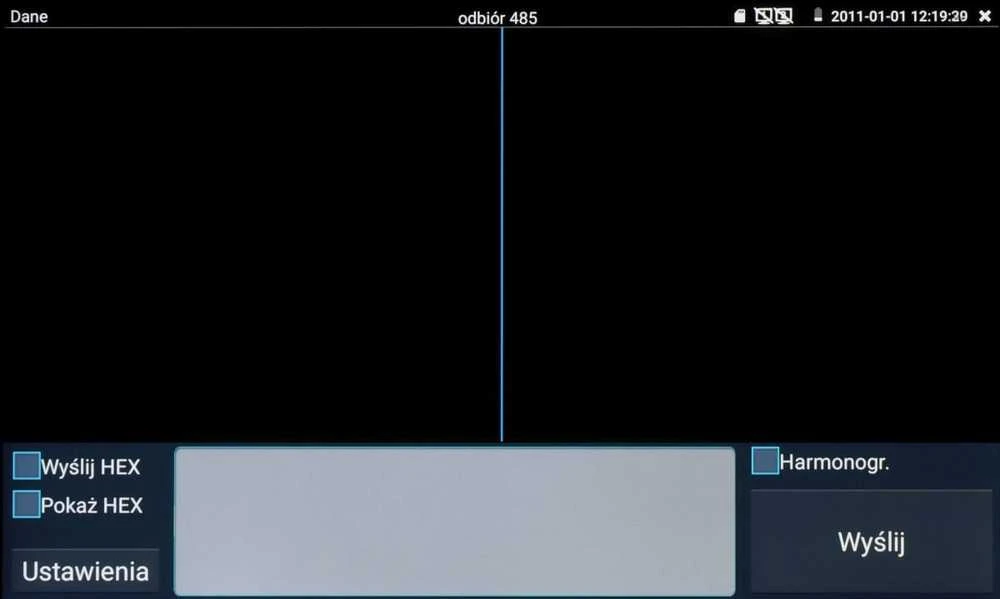

RS-485, linijų testas :	Duomenų iš valdančiojo įrenginio testavimas (komandos rodomos heksademiškai)
Wi-Fi modulis :	✔

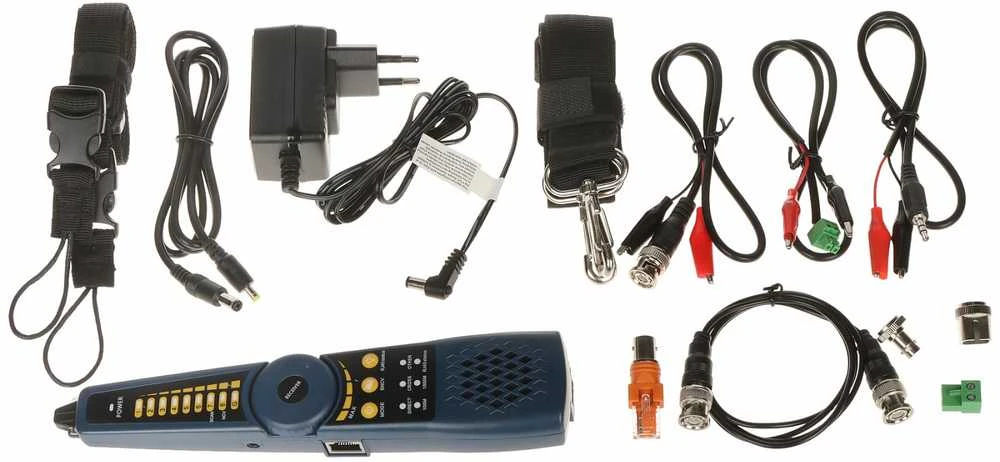

Laido identifikavimas laidų pluošte :	✔

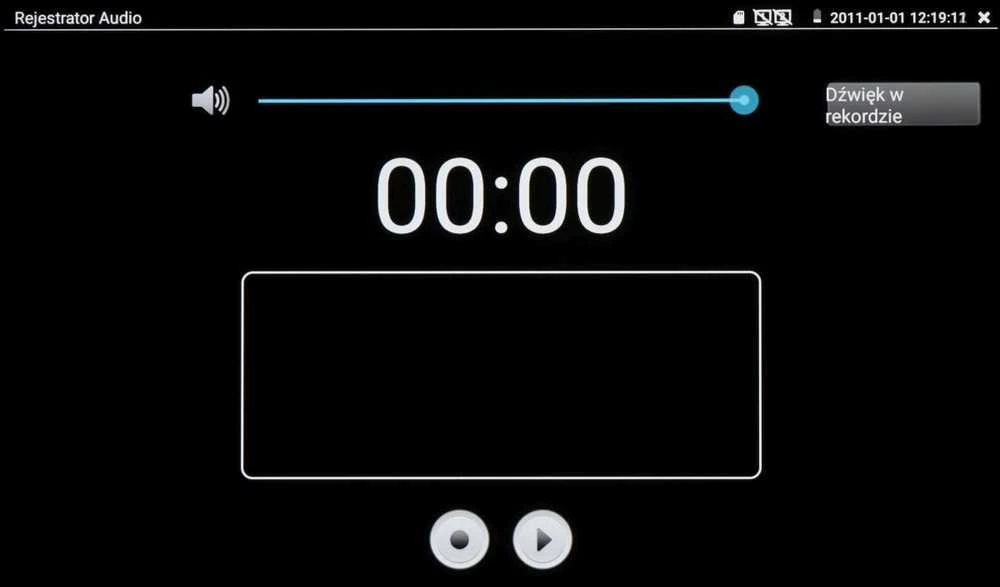

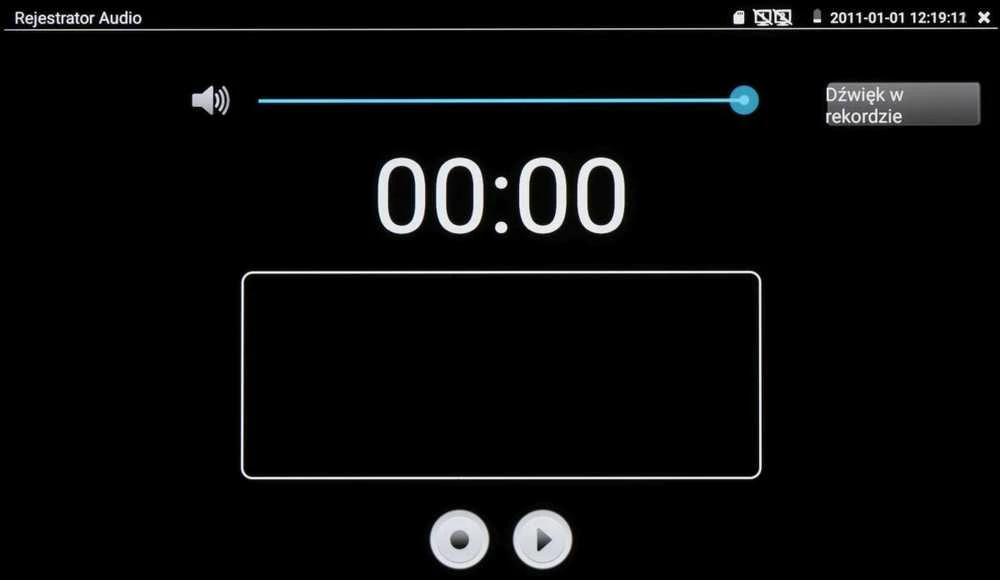

Audio testas :	✔
Skaitmeninis multimetras :	-

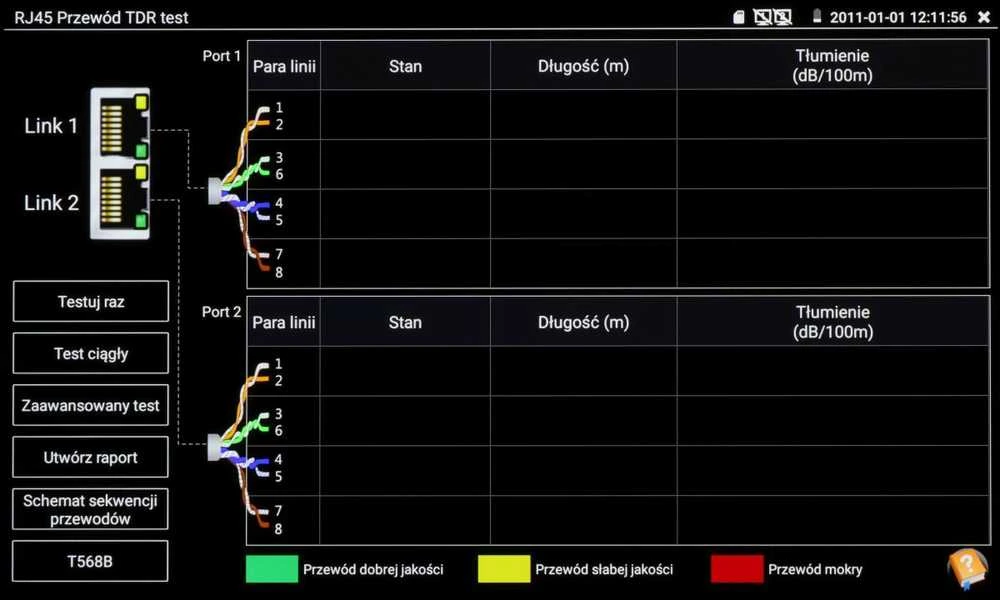

TDR reflektometras :	Kabelio nutraukimo vietos aptikimas ir nustatymas (vien tik UTP), 180 m (max)

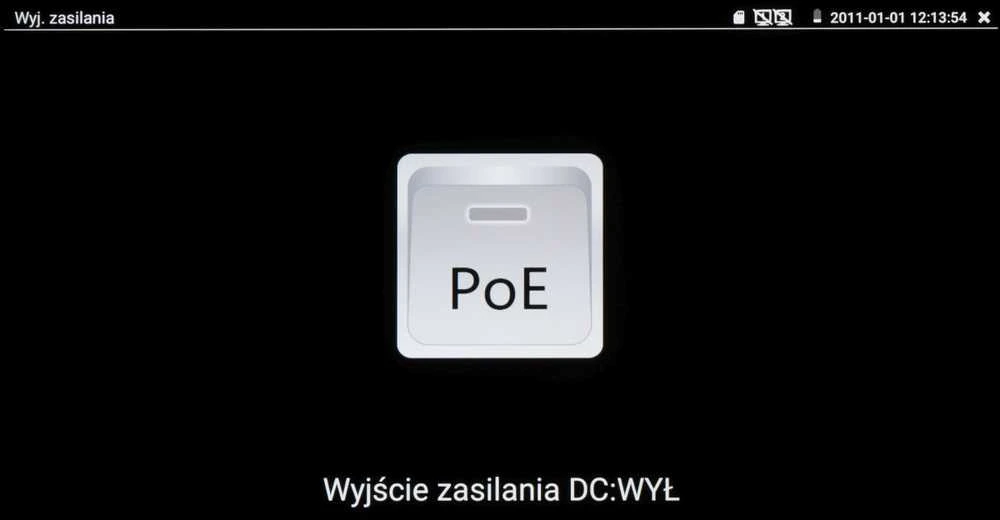

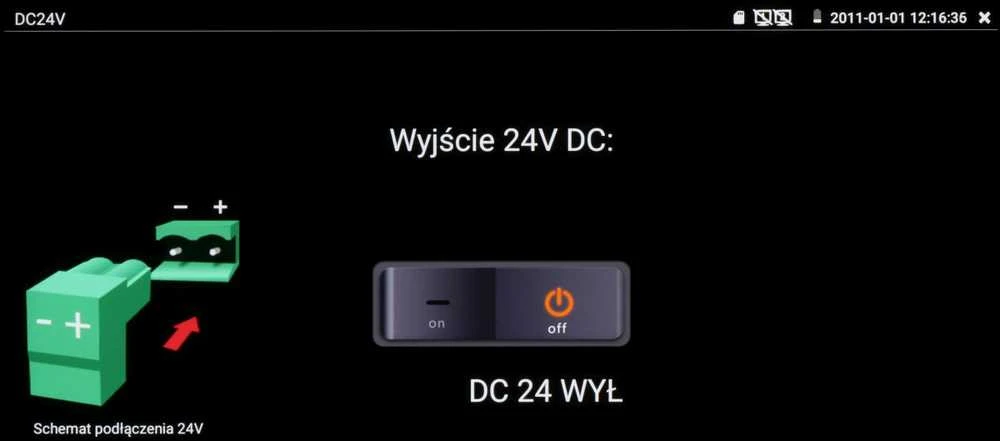

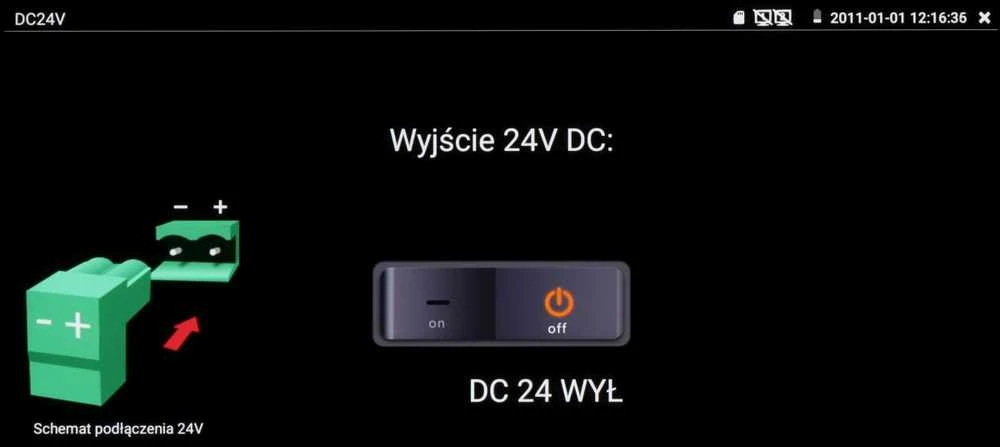

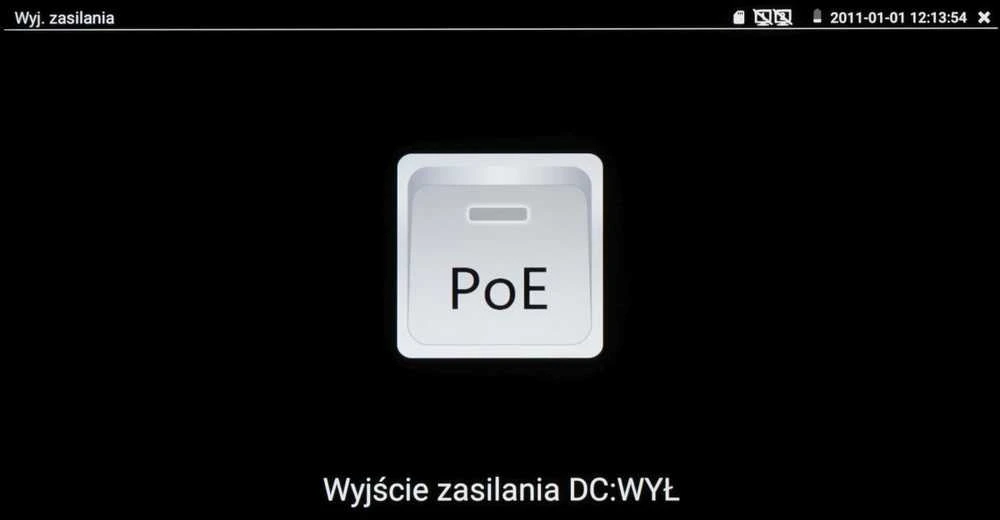

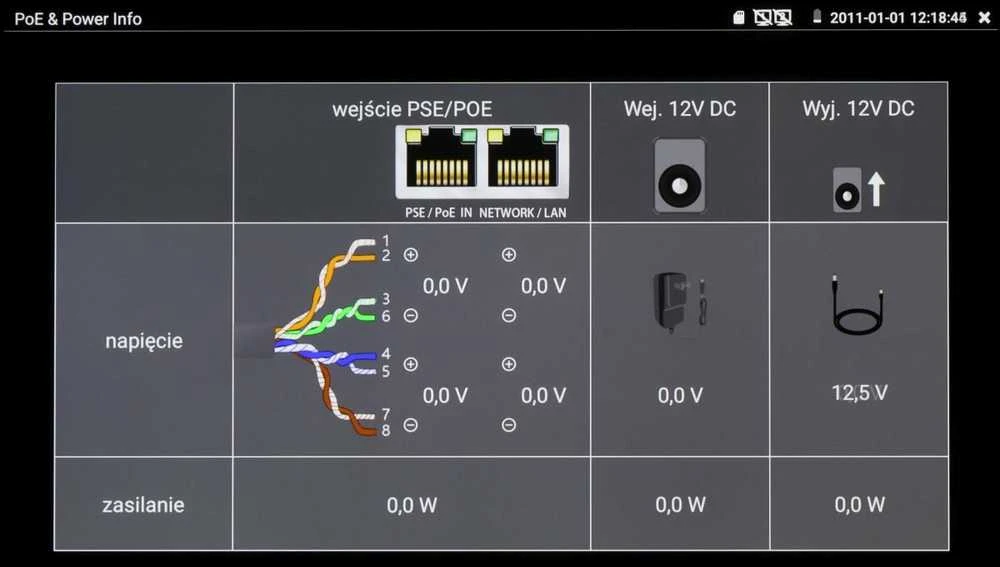

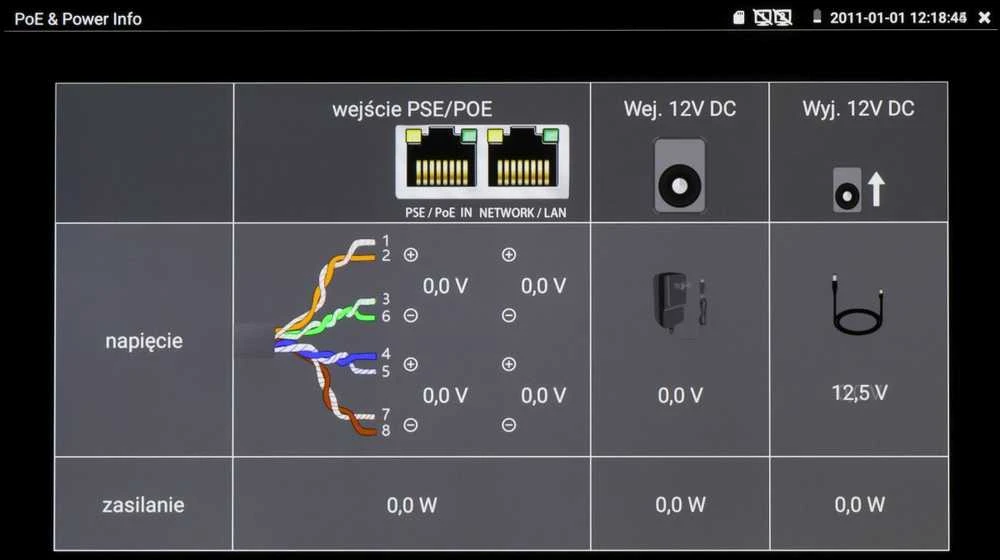

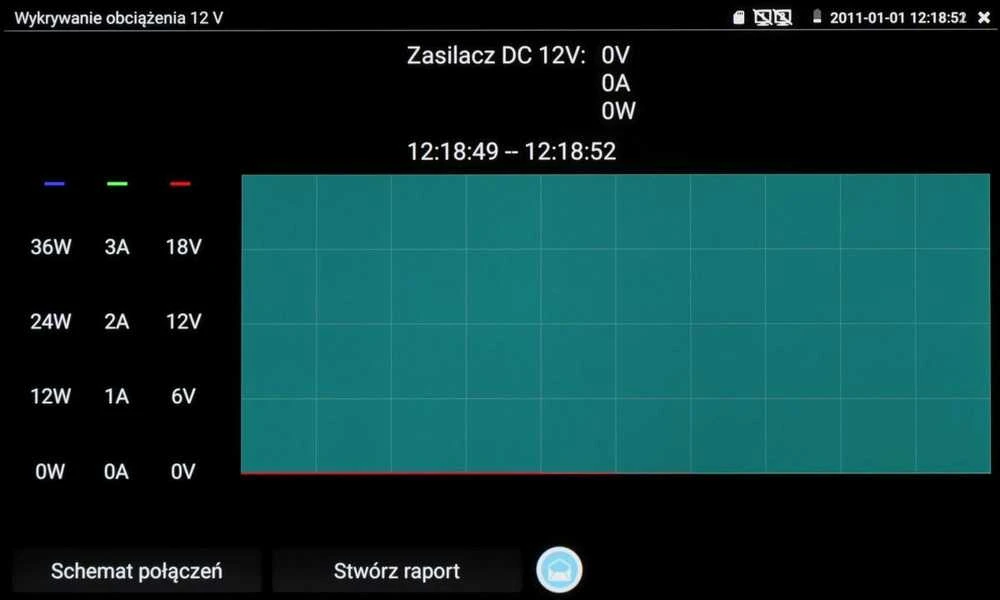

Darbas maitinimo šaltinio vaidmenyje :	5 V DC / 2 A USB prievado 12 V DC / 3 A 24 V DC / 2 A 48 V (PoE, LAN), 24 W

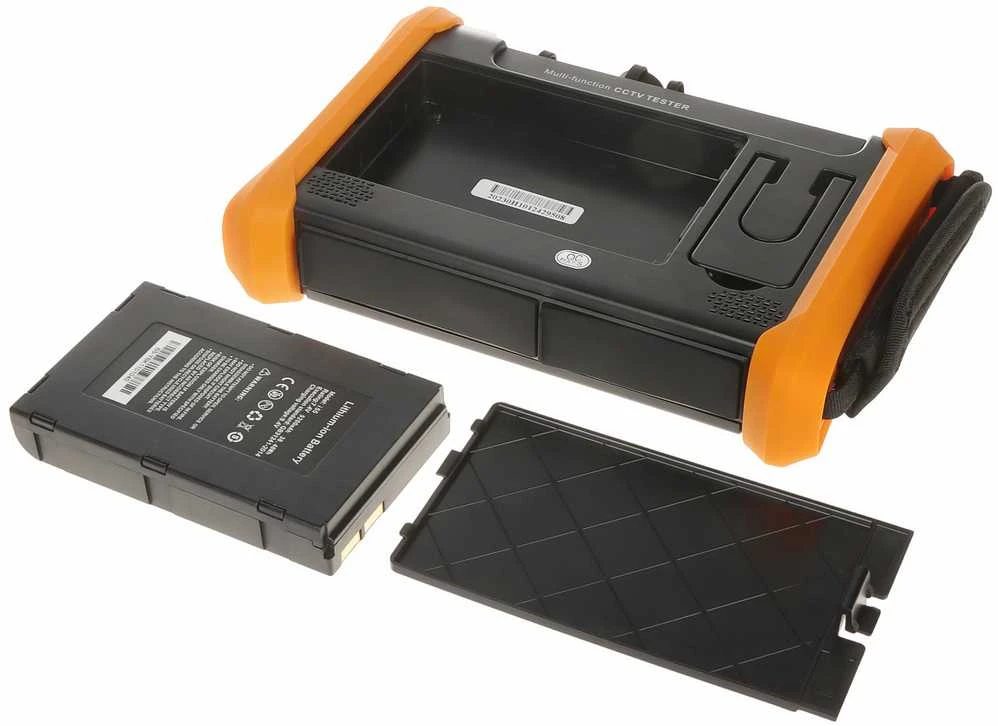

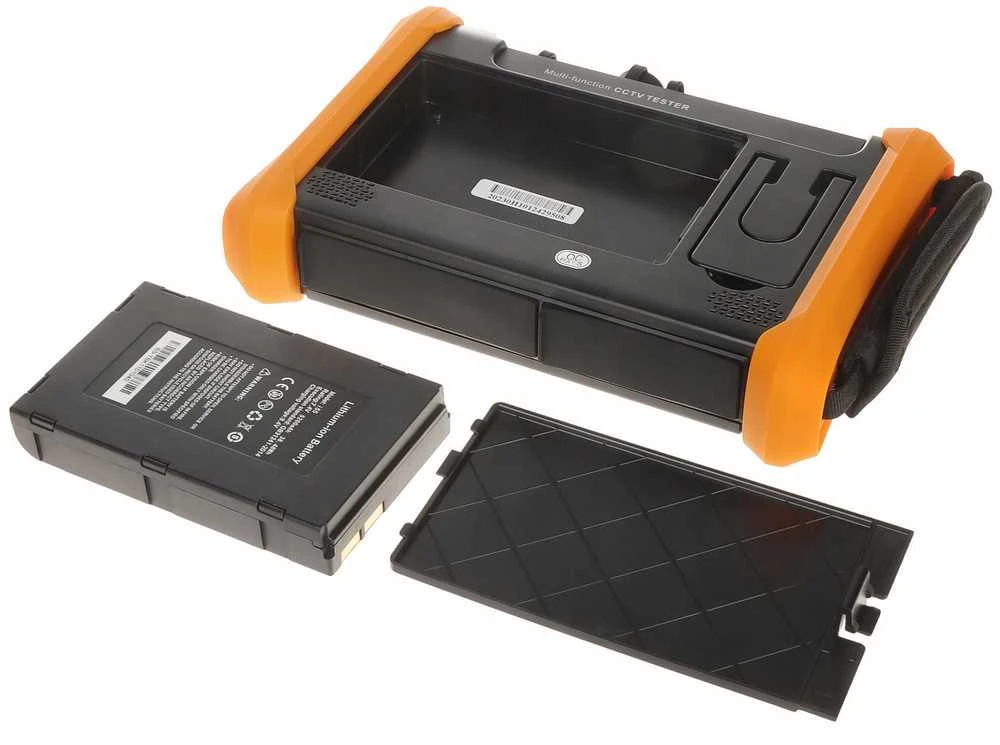

Baterinis maitinimas :	Li-Ion akumuliatorius 5200 mAh 12 V DC / 2 A (komplekte - maitinuvas)
Numatytas akumuliatoriaus darbo laikas :	max. 10 val.
Aptarnavimas :	Grafinis meniu – jutiklinis valdymas ir mygtukais

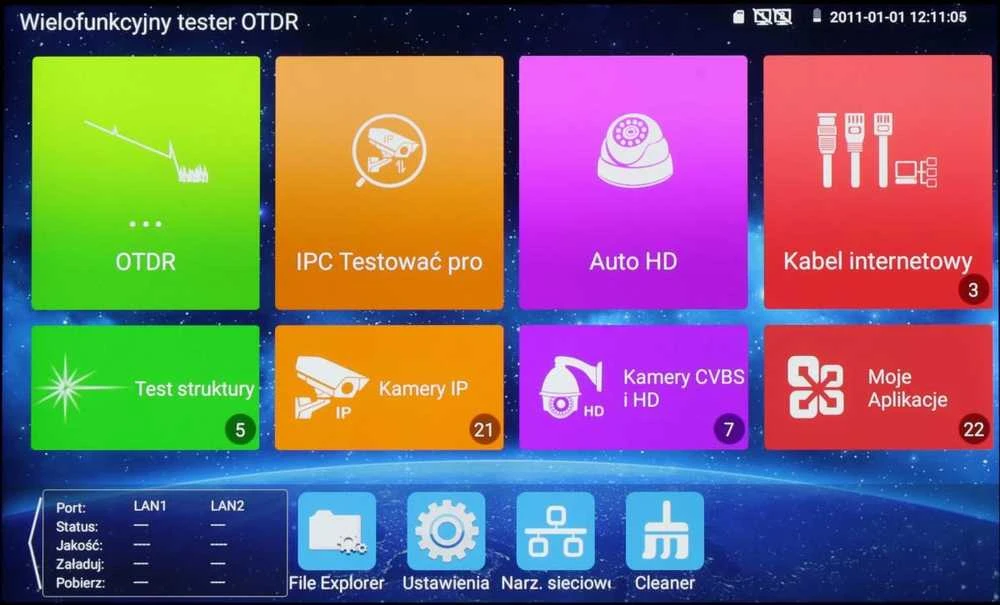

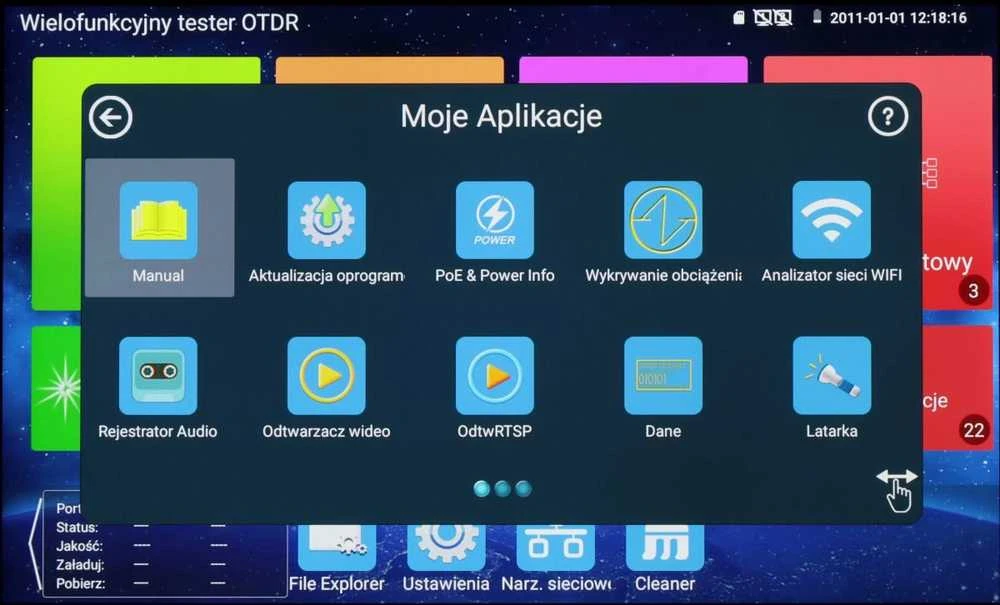

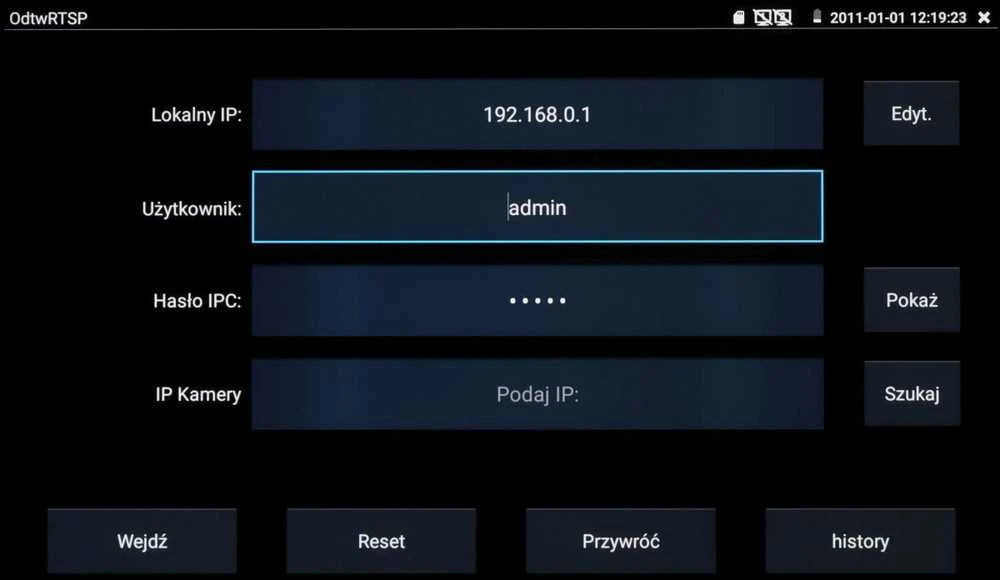

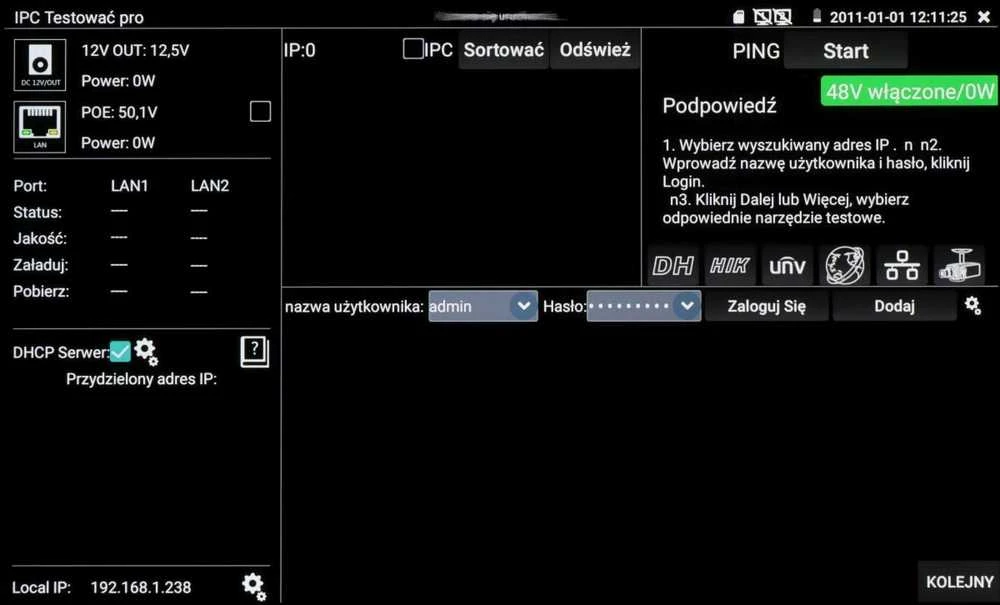

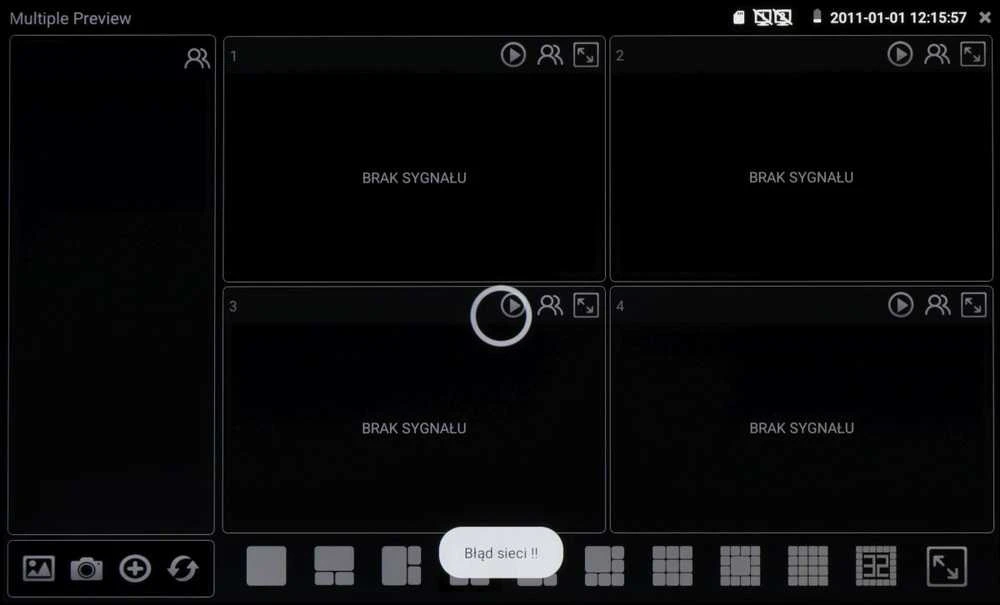

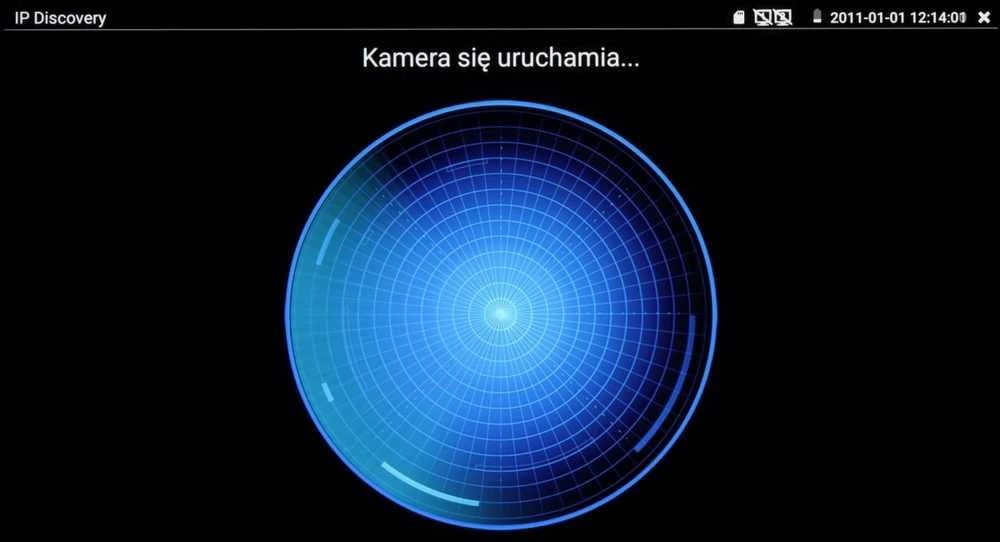

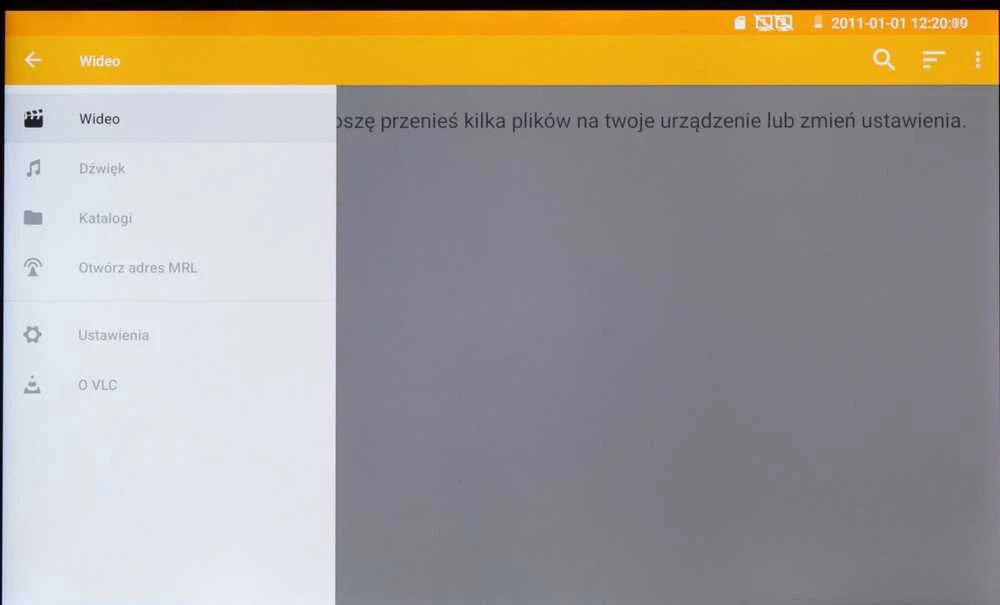

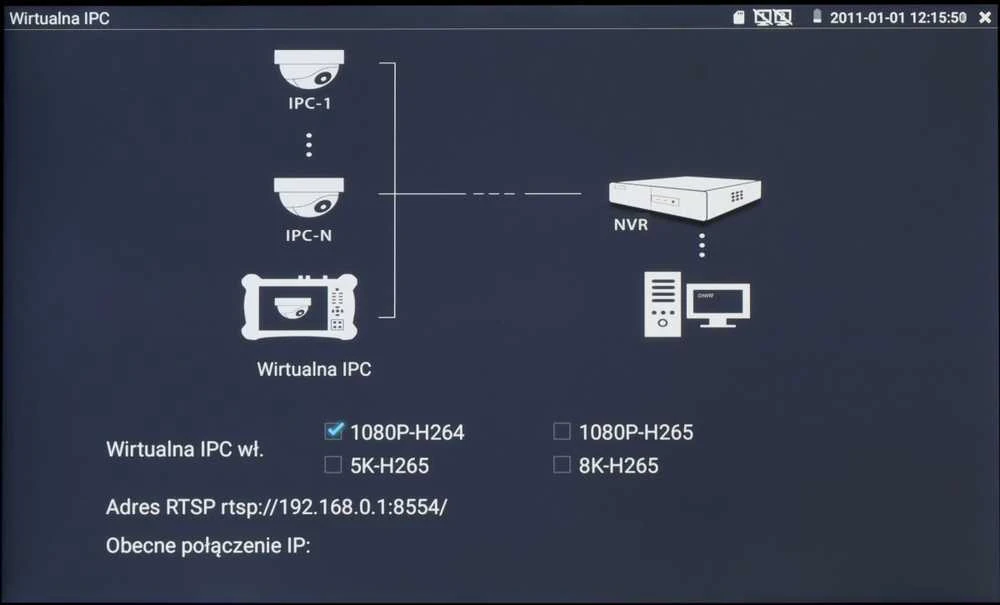

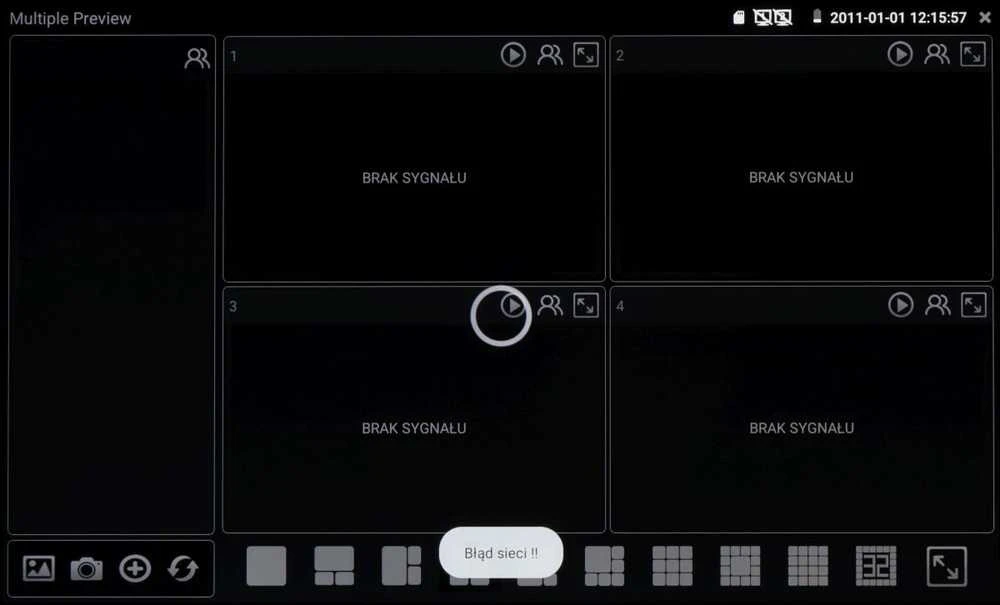

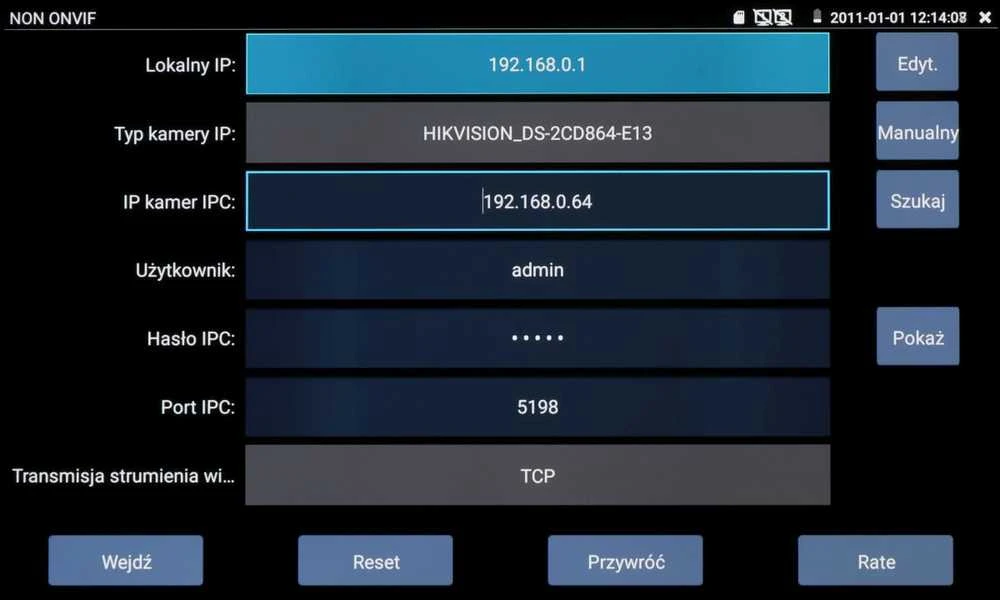

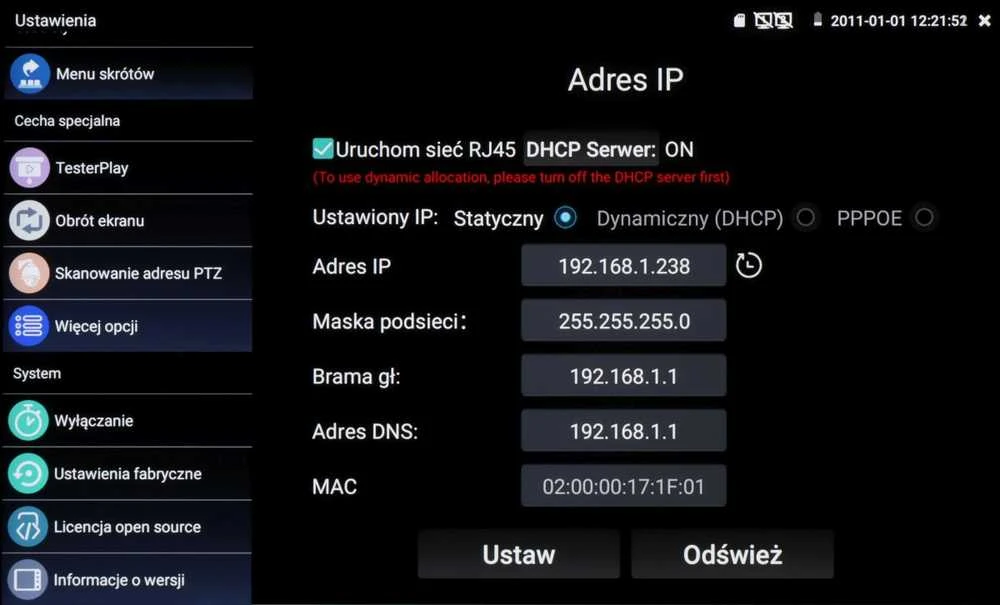

Pasirinktos funkcijos :	Optinis reflektorius (OTDR) AHD kamerų testeris HD-CVI kamerų testeris HD-TVI kamerų testeris PAL/NTSC kamerų testeris IP kamerų testeris - Vaizdo kompresijos naudojami metodai : H.265 , H.264 , MJPEG IP kamerų suradimas ir stebėjimas, atitinkančių Onvif Rotatorių ir PTZ (speed dome) kamerų valdymas IP kamerų vaizdų žiūrėjimas su įmontuotų programų pagalba - DH test tool, Hik test tool, UNV Test Tool, HuaWei Tool, TP-Link tool EZView Įmontuota internetinė naršyklė - Google Chrome Sujungimų priežiūra LAN IP adresų skeneris PING - jungties testavimas su ICMP paketų pagalba Įmontuoto switch porto suradimas Suktos poros kabelio testeris Programa Cable tracer - lengva nustatyti laidą netvarkingame pakete Bendradarbiavimas su kameromis i switch'ais PoE PoE maitinimo matuoklis DC 5V / 12V / 24V / 48V maitinimo šaltinis TDR reflektometras Optinės galios matuoklis VLS (VFL) - vizualinis šviesolaidžio pluoštų pažeidimo katalogas RS-485 nuosekliojo prievado duomenų analizė Audio testas Hotspot - Wi-Fi Įrašų atkūrimas Įdiegta programa VLC Media Player - daugialypės terpės (multimedijos ) failus daugelyje populiarių formatų (.mp3, .mp4, .avi, .mpeg ir kt.) atkūrimo galimybė Skaičiuoklė Įrengtas paketas Quickoffice - tekstinių dokumentų .docx, skaičiuoklių .xlsx ir daugialypės terpės (multimedija) .pptx sudarymas ir atskaitymas Integruotas žibintuvėlis Rodomą motyvą ir foną galima pakeisti Android 9
Darbo temperatūra :	-10 °C ... 50 °C
Leistinas santykinis aplinkos drėgnumas :	30 % ... 90 %
Svoris :	0.87 kg
Matmenys :	212 x 148 x 49 mm

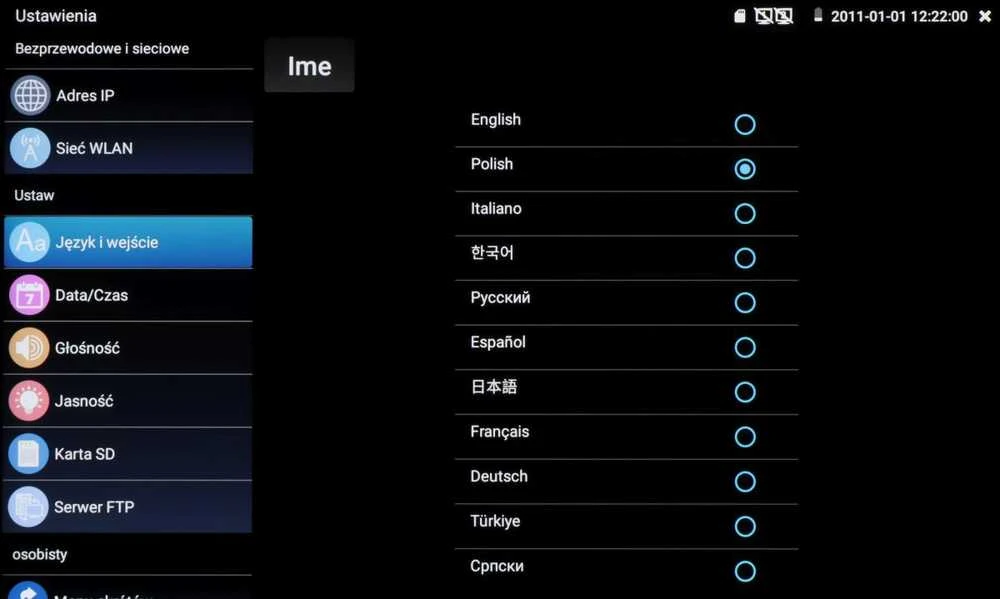

Aptarnaujamos kalbos :	lenkų, anglų, bulgarų, čekų, prancūzų, graikų, ispanų, vokiečių, portugalų, rusų, turkų, italų
Garantija :	2 metai

Instrukcija EN
