1. Kokius kabelių pažeidimus randa Sonel TDR-420 reflektometras?

Šis reflektometras aptinka nutrūkimus, trumpuosius jungimus ir drėgmės sukeltus pažeidimus. Jis taip pat randa kitus impedanso pokyčius. Gedimo vieta aiškiai rodoma ekrane kartu su atstumo indikacija, todėl gedimo paieška tampa paprasta ir greita.

2. Iki kokio ilgio kabelius gali matuoti TDR-420 betarpiškai?

Prietaisas gali matuoti kabelių ilgį ir nustatyti atstumą iki pažeidimo metaliniuose laidininkuose nuo 4 iki 6000 metrų. Tai tinka tiek trumpoms, tiek labai ilgoms kabelių linijoms, užtikrinant didelį matavimo lankstumą.

3. Kokias kabelių bangines varžas galima nustatyti šiuo ieškikliu?

Galima pasirinkti 25, 50, 75, 100, 125 arba 200 omų banginę varžą. Šie nustatymai leidžia tiksliai pritaikyti prietaisą prie skirtingų kabelių tipų. Taip užtikrinamas matavimo tikslumas ir patikimumas.

4. Kokia yra trumpiausia aklųjų zona ieškant pažeidimų?

Aklosios zonos ilgis yra tik 0,6 metro. Tai leidžia aptikti gedimus net labai arti jungties taško. Trumpiausias matavimo diapazonas siekia 7 metrus, todėl prietaisas ypač naudingas tiksliam diagnostikos darbui.

5. Ar tinka koaksialinių kabelių gedimų aptikimui lauko sąlygomis?

Taip, šis reflektometras palaiko koaksialinių kabelių diagnostiką. Dėl IP67 apsaugos klasės jis atsparus dulkėms ir vandeniui. Elastinga korpuso danga saugo nuo smūgių ir kritimų, todėl tinka darbui sudėtingomis sąlygomis.

„Sonel“ kabelių gedimų ieškiklis...

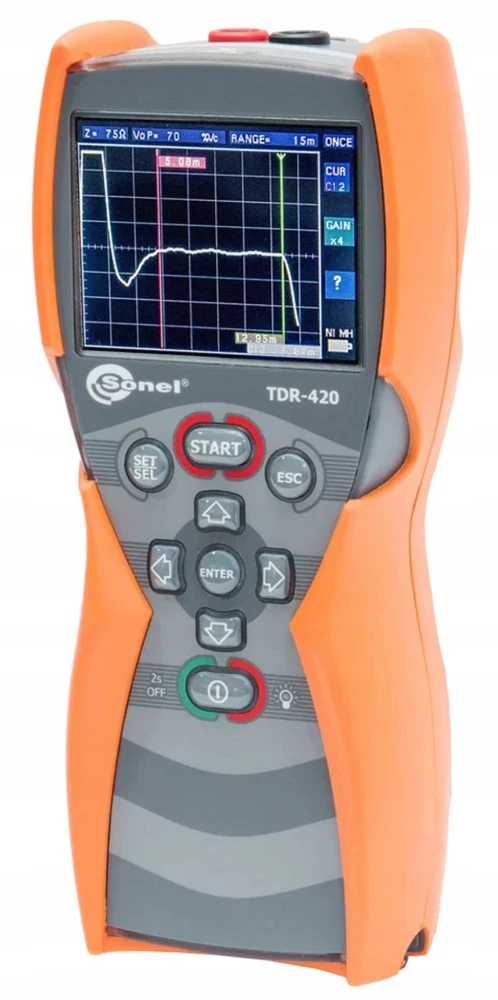

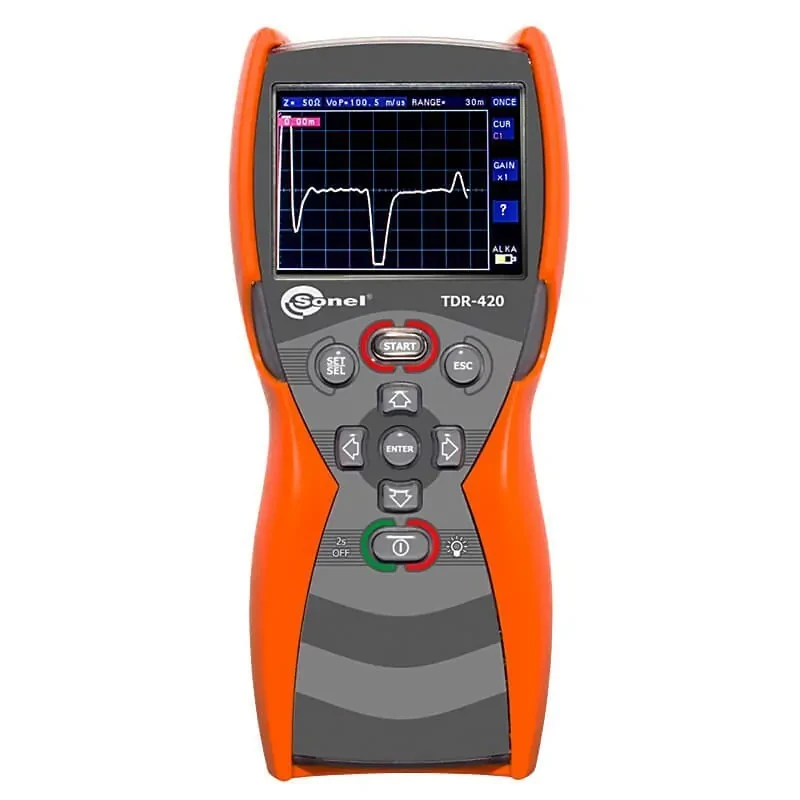

Sonel TDR-420 – tai modernus, nešiojamas skaitmeninis reflektometras, skirtas kabelių gedimų lokalizavimui (TDR – angl. Time Domain Reflectometer). Prietaisas leidžia matuoti kabelio ilgį ir nustatyti atstumą iki pažeidimo arba impedanso pokyčio nuo 4 iki 6000 metrų ilgio metaliniuose laidininkuose. Trumpiausias matavimo diapazonas siekia vos 7 metrus, o „akloji zona“ – tik 0,6 m, todėl net arti prijungimo taško esančius gedimus galima aptikti itin tiksliai.

Produkto privalumai

du nepriklausomi žymekliai leidžia vienu metu nustatyti du gedimų taškus ir atstumą tarp jų
palaikoma koaksialinių kabelių gedimų diagnostika
tinka infrastruktūrinių kabelių pažeidimų paieškai
aptinka nutrūkimus, trumpuosius sujungimus, drėgmės sukeltus pažeidimus ir kitus impedanso pokyčius
gedimo vieta aiškiai rodoma ekrane kartu su atstumo indikacija

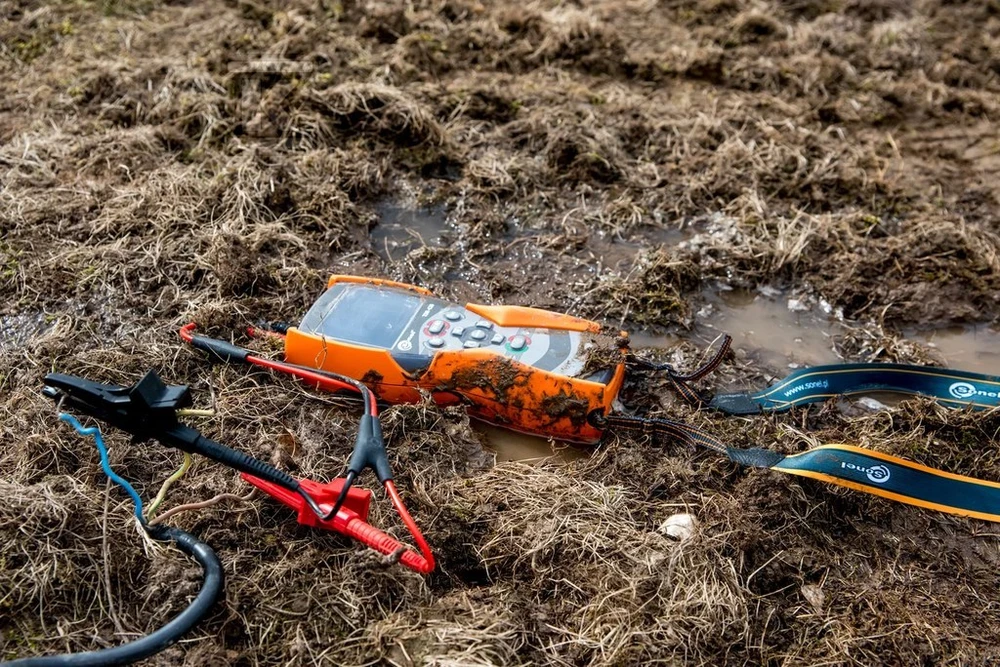

„Sonel“ kabelių gedimų ieškiklis (reflektometras) TDR-420 (WMPLTDR420) aprašymas - Prekės nuotrauka

Pritaikymas

Reflektometras Sonel TDR-420 skirtas metalinių laidininkų gedimų diagnostikai. Tai idealus pasirinkimas:

elektros prekių parduotuvėms ir didmenininkams
elektromonteriams ir avarinių tarnybų specialistams
techninės priežiūros darbuotojams
statybų elektrikams

Prietaiso funkcijos

Sonel reflektometras pasižymi iki 6000 m veikimo diapazonu, labai maža – vos 1 % – matavimo paklaida bei galimybe reguliuoti tiriamo kabelio propagacijos koeficientą ir banginę varžą. Dviejų kursorių funkcija leidžia tiksliai nustatyti dvi skirtingas gedimo vietas ir atstumą tarp jų.

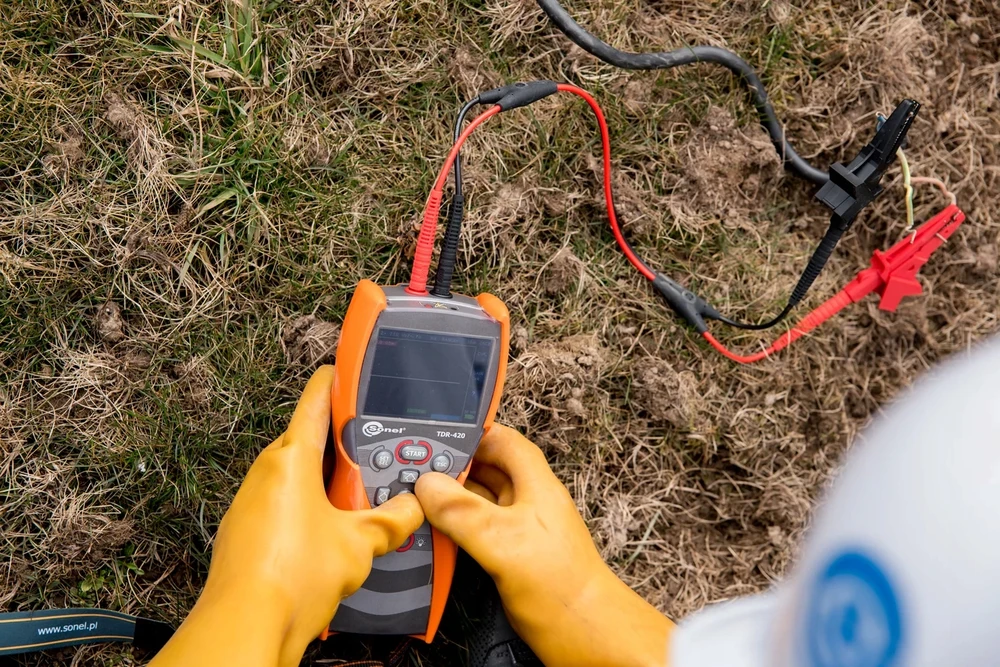

„Sonel“ kabelių gedimų ieškiklis (reflektometras) TDR-420 (WMPLTDR420) aprašymas - Prekės nuotrauka

Integruota pagalbos sistema

TDR-420 turi integruotą pagalbos funkciją, kuri padeda teisingai interpretuoti matavimo rezultatus. Vartotojas gali greitai atpažinti anomaliją, lygindamas matomą reflektogramą su tipiniais gedimų pavyzdžiais ekrane.

Atspari ir patikima konstrukcija

Naujoji TDR-420 versija sukurta darbui sudėtingomis aplinkos sąlygomis. IP67 sandarumo klasė apsaugo prietaisą nuo dulkių ir vandens. Elastinga korpuso danga sumažina slydimo riziką ir apsaugo nuo atsitiktinių smūgių ar kritimų.

Specifikacijos

Gamintojas	Sonel
Modelis	TDR-420
Tipas	Kabelių gedimų ieškiklis (reflektometras)
Matavimo diapazonas	4–6000 m
Trumpiausias matavimo diapazonas	7 m
„Aklosios zonos“ ilgis	0,6 m
Matavimo tikslumas	±1 %
Galimos banginės varžos	25 / 50 / 75 / 100 / 125 / 200 Ω
Propagacijos koeficiento reguliavimas	10–99 %
Impulsų plotis	3 ns – 3 µs
Skenavimo režimai	Nuolatinis arba vienkartinis
Ekranas	3,5″ TFT spalvotas
Ekrano raiška	320 × 240 px
Kursorių funkcija	2 nepriklausomi žymekliai
Maitinimas	4 × AA baterijos arba akumuliatoriai
Darbo laikas	iki ~8 val.
Apsaugos klasė	IP67
Darbo temperatūra	–20…+70 °C
Laikymo temperatūra	–30…+80 °C
Apsauga nuo įtampos	400 V DC / 250 V AC
Atitikties standartas	EN 61326-1
Matmenys	220 × 98 × 58 mm
Svoris	~487 g
Komplekte	Sonel TDR-420 reflektometras, matavimo laidai su spaustukais, 4× AA baterijos, apsauginis dėklas, dirželis, naudojimo instrukcija, originali pakuotė
