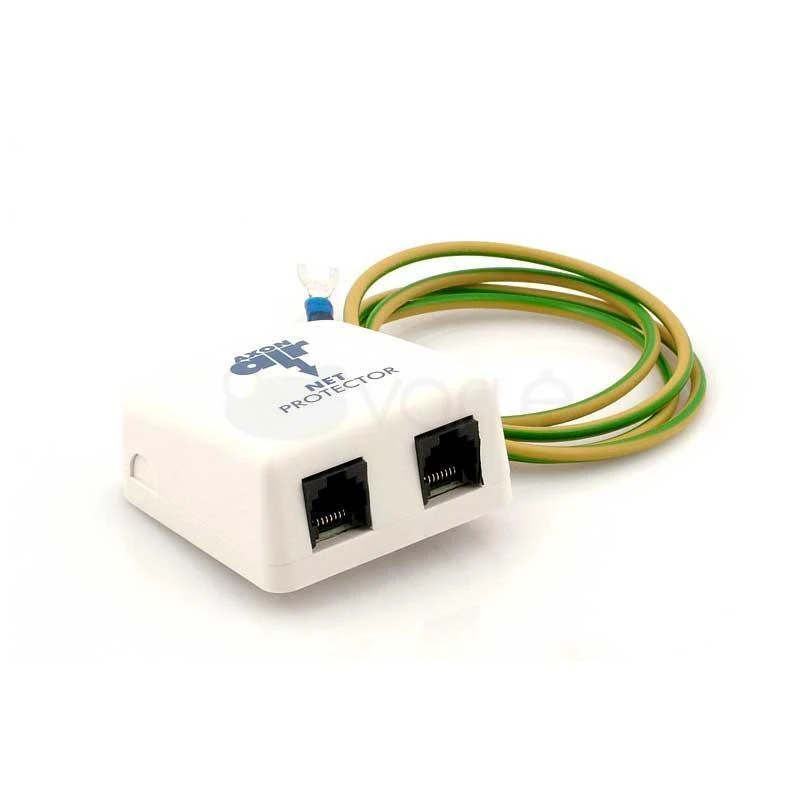

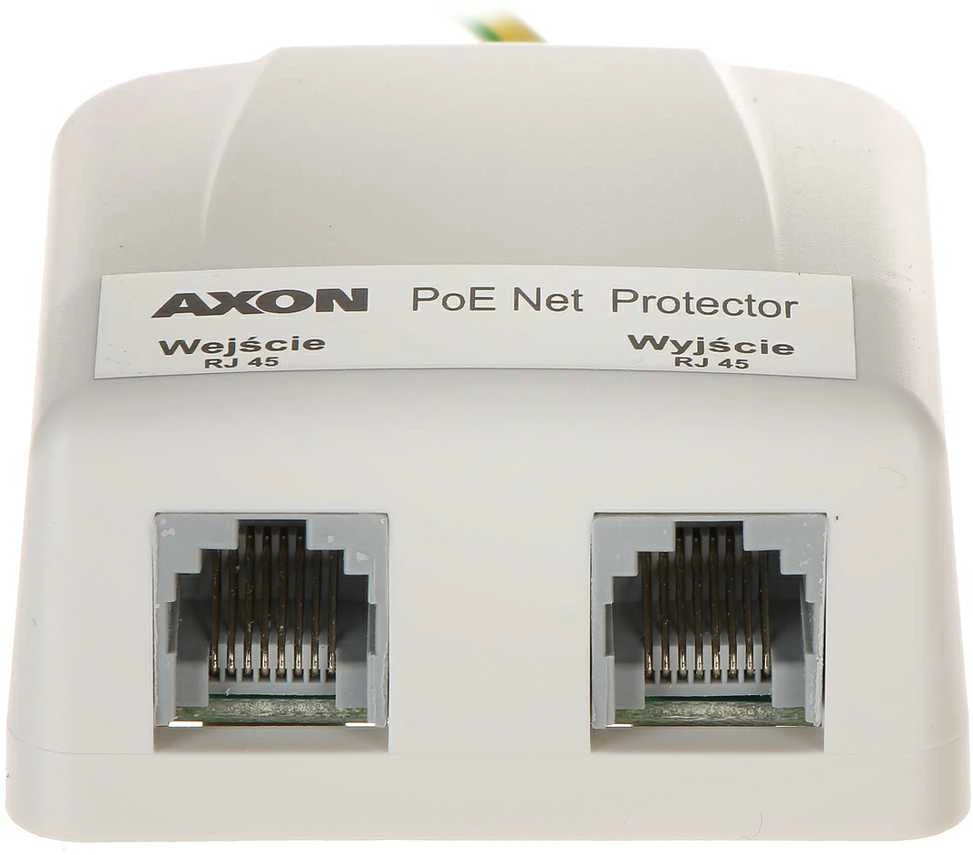

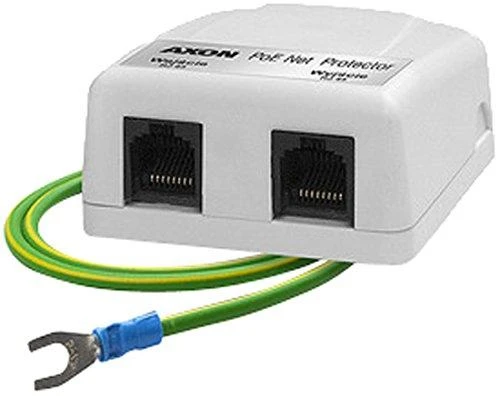

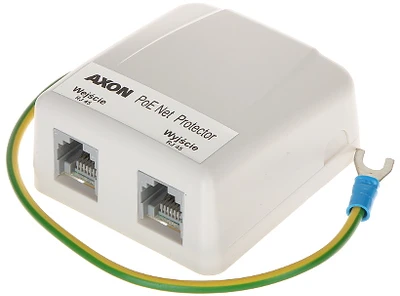

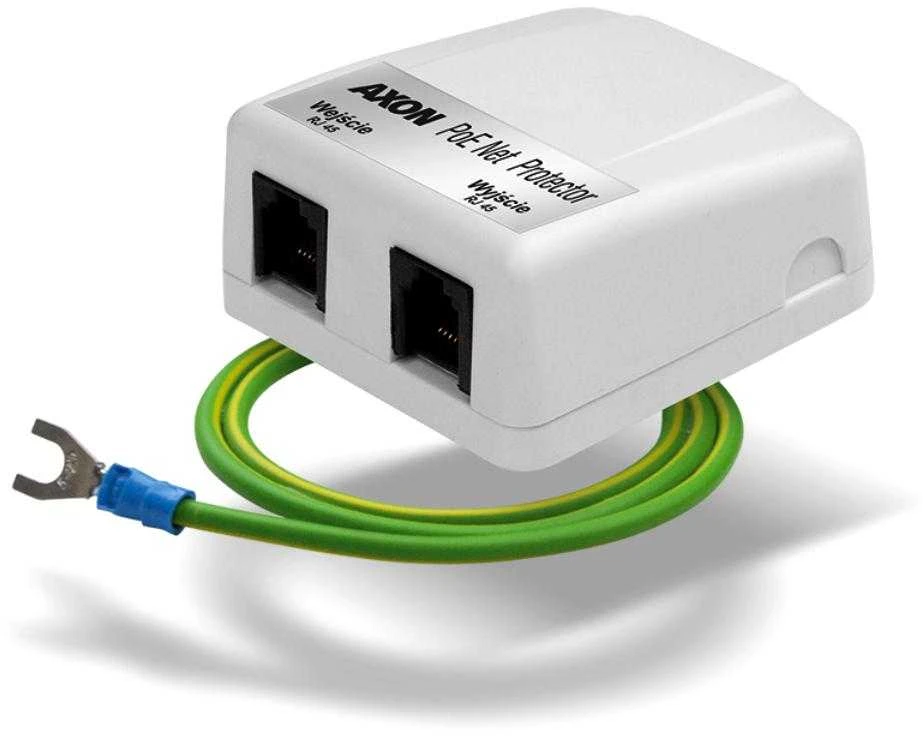

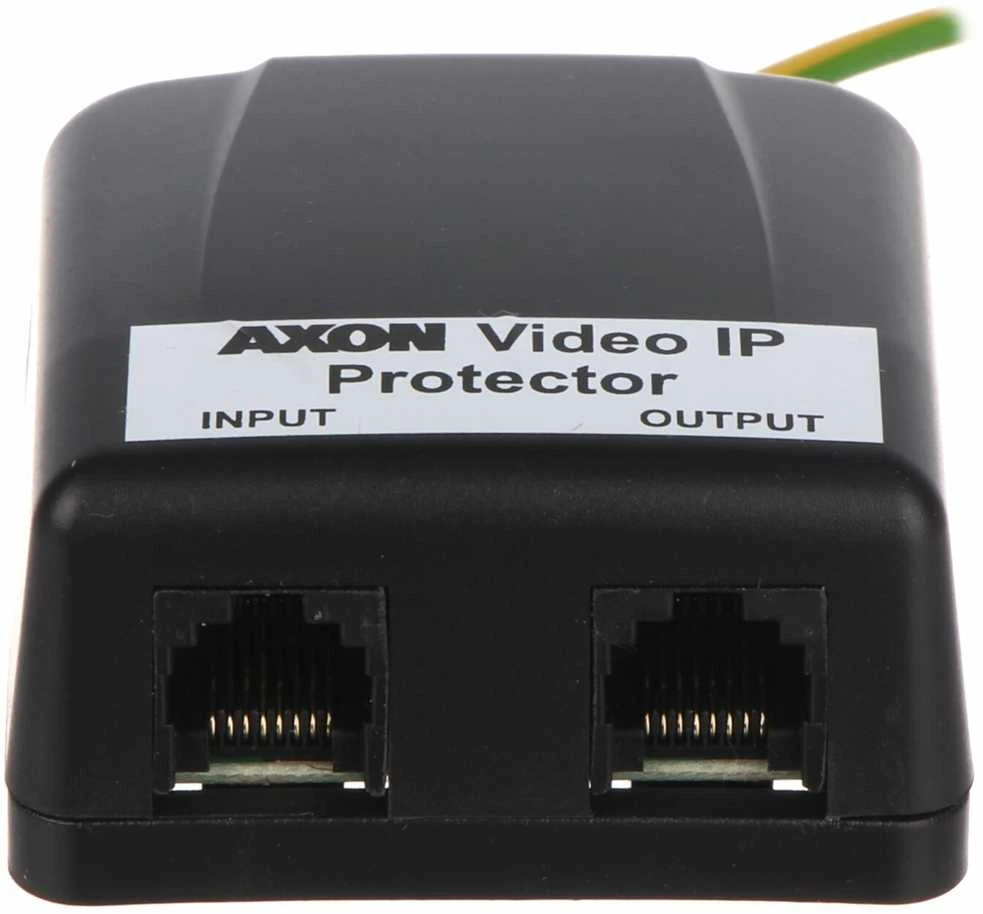

Ribotuvas skirtas įrenginių prijungtų prie tinklo apsaugai Ethernet 10/100 Mb/s atsižvelgiant į maitinamus įrenginius po PoE.

Įrenginys savyje turi 2 linijas - duomenų perdavimo liniją (1-2, 3-6 linijos) bei maitinimo liniją (4-5, 7-8 linijos).

Abi linijos apsaugotos viršįtampių elementais, kurie nuveda krūvį į žemę, o taip pat saugo linijas tarp jų pačių toje pačioje laidų poroje.

Siekiant padidinti maitinimo linijos krovumą, 4 linija yra užtrumpinta į 5, o 7 linija - į 8.

Būtina sąlyga, kad AXON-POE veiktų tinkamai, yra jo prijungimas prie efektyvaus įžeminimo arba apsauginio PE laido.

Signalo kanalas - linijos 1, 2, 3, 6 :
Nominali įtampa :	5 V
Maksimali įtampa :	6 V
Viršįtampių apsaugos sistemos apsaugos lygis (linija-linija) :	40 V
Apsaugos įtampa linija-įžeminimas :	600 V
Nominali iškrovos srovė (linija-linija) :	100 A (8/20µs)
Nominali iškrovos srovė (linija-įžeminimas) :	100 A (8/20µs)
Maksimali iškrovos srovė (linija-linija) :	135 A (8/20µs)
Maksimali iškrovos srovė (linija-įžeminimas) :	135 A (8/20µs)
Talpa :	< 30 pF
Maitinimo kanalas - linie 4, 5 i 7, 8 :
Nominali maitinimo įtampa :	0 ... 50 V
Maksimali maitinimo įtampa :	56 V
Nominali maitinimo srovė :	400 mA
Viršįtampių apsaugos sistemos apsaugos įtampa maitinimui (linija-linija) :	125 V
Apsaugos įtampa linija-įžeminimas :	1 kV
Nominali iškrovos srovė maitinimui (linija-linija) :	80 A (8/20µs)
Nominali iškrovos srovė maitinimui (linija-įžeminimas) :	1 kA (8/20µs)
Maksimali iškrovos srovė maitinimui (linija-įžeminimas) :	2.5 kA (8/20µs)
Lizdų tipas :	RJ45 (8P8C)
Matmenys :	67 x 61 x 30 mm
Svoris :	0.06 kg
Garantija :	2 metai
