ACO CDNVRau-I-DIN išmanusis aktyvus vaizdo skirstytuvas P sistemai ant DIN bėgelio

Modelis: CDNVRau-I-DIN

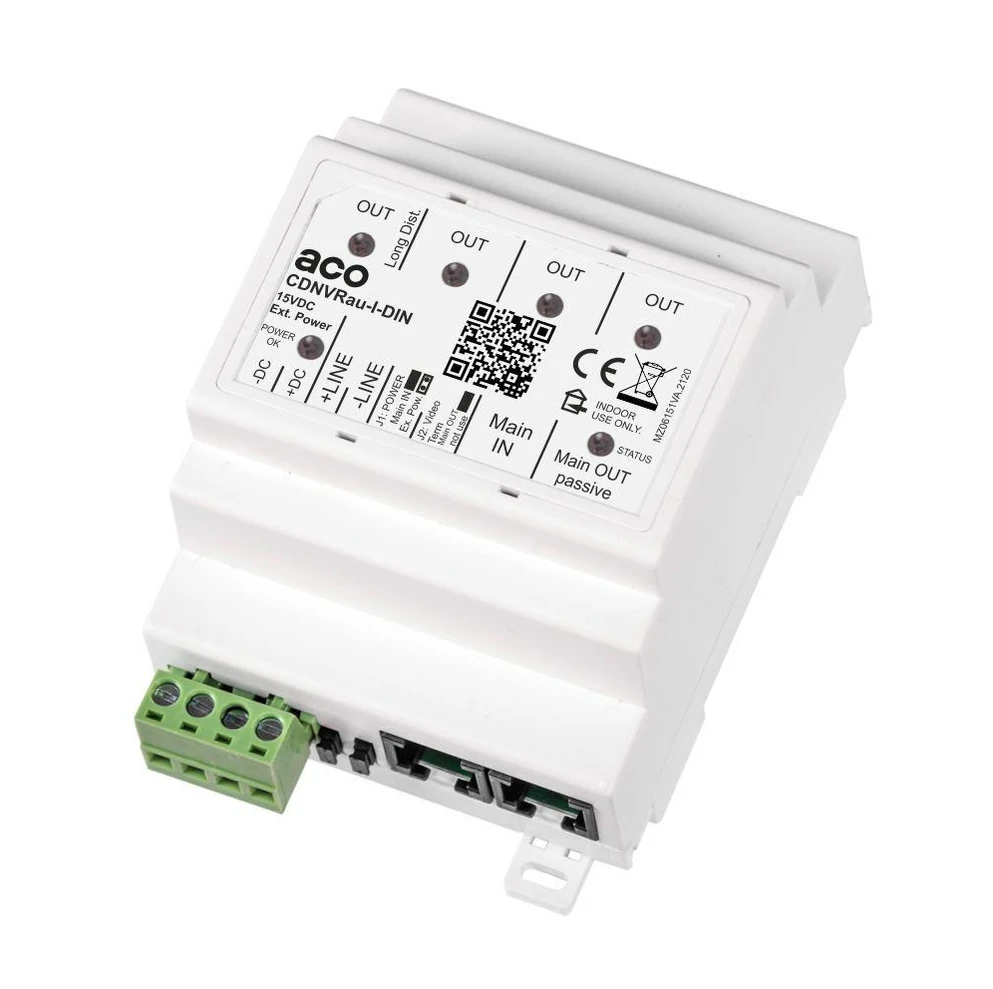

„Carruzzo ACO CDNVRau-I-DIN“ išmanusis aktyvus vaizdo skirstytuvas, skirtas P sistemai ant DIN bėgelio aprašymas - Prekės nuotrauka

Likimas:

Aktyvus skirstytuvas CDNVRau-I-DIN, skirtas „Aco“ vaizdo domofonams, veikiantiems P sistemoje, skirtas montuoti ant DIN bėgelio, leidžia paskirstyti garso, vaizdo ir maitinimo signalus (vadinamąją magistralę) į keturis aktyvius išėjimus (įmontuotus vaizdo stiprintuvus) ir vieną pasyvų išėjimą (be stiprintuvo).

Pagrindinės savybės:

Svarbiausia CDNVRau-I-DIN skirstytuvo savybė – išmanus įėjimo ir išėjimo būsenos stebėjimas (įtampos tikslumas, trumpieji jungimai ir kt.). Jei aptinkamos nenormalios sąlygos, pavyzdžiui, dėl trumpojo jungimo įrenginyje, skirstytuvas atjungia bet kokį aktyvų išėjimą iš domofono sistemos, atjungdamas tik vieną įrenginį ir leisdamas visai domofono sistemai toliau veikti be problemų. Pašalinus trumpąjį jungimą, skirstytuvas automatiškai vėl prijungs atjungtą išėjimą. Kiekvieno išėjimo ir įėjimo būsena yra atskirai tikrinama ir rodoma atskirais šviesos diodais, kurie gali mirksėti, nurodydami gedimo tipą (tai supaprastina visos domofono sistemos problemų diagnostiką).

Skirstytuvo pritaikymas:

CDNVRau-I-DIN skirstytuvas gali tiesiogiai prijungti iki penkių vaizdo imtuvų ne didesniu kaip 70 m atstumu (su atitinkamu maitinimo šaltinių skaičiumi; tinkamai sukonfigūravus sistemą, galimi ir didesni atstumai). Skirstytuvas taip pat leidžia pagrindinę magistralę padalyti į keturis išėjimus (naudojant aktyvius išėjimus) ir prijungti kitą skirstytuvą prie pasyvaus išėjimo. Jis taip pat leidžia nutraukti pagrindinę magistralę (įmontuotas vaizdo užbaigimo trumpiklis), o vienas iš aktyvių išėjimų yra papildomai sustiprinamas, kad būtų sumažintas vaizdo signalo praradimas per ilgus magistralės etapus.

Be to, skirstytuvas gali būti maitinamas iš pagrindinės magistralės arba iš išorinio 15 V maitinimo šaltinio ir turi papildomą sraigtinę išvestį garso ir maitinimo linijoms prijungti.

Jį galima montuoti ant grindų, instaliacijos surinkimo vietoje arba magistralės paskirstymo vietoje. Jis skirtas montuoti ant DIN bėgelio (užima 4 DIN modulių plotį) arba paviršinio montavimo būdu. Jis suderinamas su ACO įrenginiais, veikiančiais P sistemose, tiek vaizdo, tiek garso.

Techninės specifikacijos:

Indeksas	CDNVRau-I-DIN
Aprašymas	Aktyvus vaizdo skirstytuvas skaitmeninėms sistemoms, montuojamoms ant DIN bėgelio
Vykdymas	ABS plastikinis korpusas
Matmenys (mm)	91,1x71x59,2 (4 DIN moduliai)
Įdiegimo būdas	DIN bėgelio arba paviršinio montavimo
Įrengimo tipas	Skaitmeninis: susuktos poros laidininkas, 5e arba 6 kat.
Maitinimo šaltinis	15 V nuolatinė srovė / 60 mA
Energijos suvartojimas budėjimo režimu	~0,9 W
Išėjimai
RJ45 jungtis (5 magistralės: vaizdo, linijos, maitinimo):
– 4 aktyvūs išėjimai (stiprintuvai); maksimali apkrova iki 0,7 A
– 1 x pasyvus išėjimas (be stiprintuvo)
ARK varžtinės jungtys:
– linijinio signalo jungtis (garso imtuvai)
91,1x71x59,2 (4 DIN moduliai)
Įėjimai
RJ45 jungtis (magistralė: vaizdo, linijos, maitinimo):
– 1 pagrindinis įėjimas
ARK varžtinės jungtys:
– prijungti papildomą maitinimo šaltinį
