Pagrindinė informacija

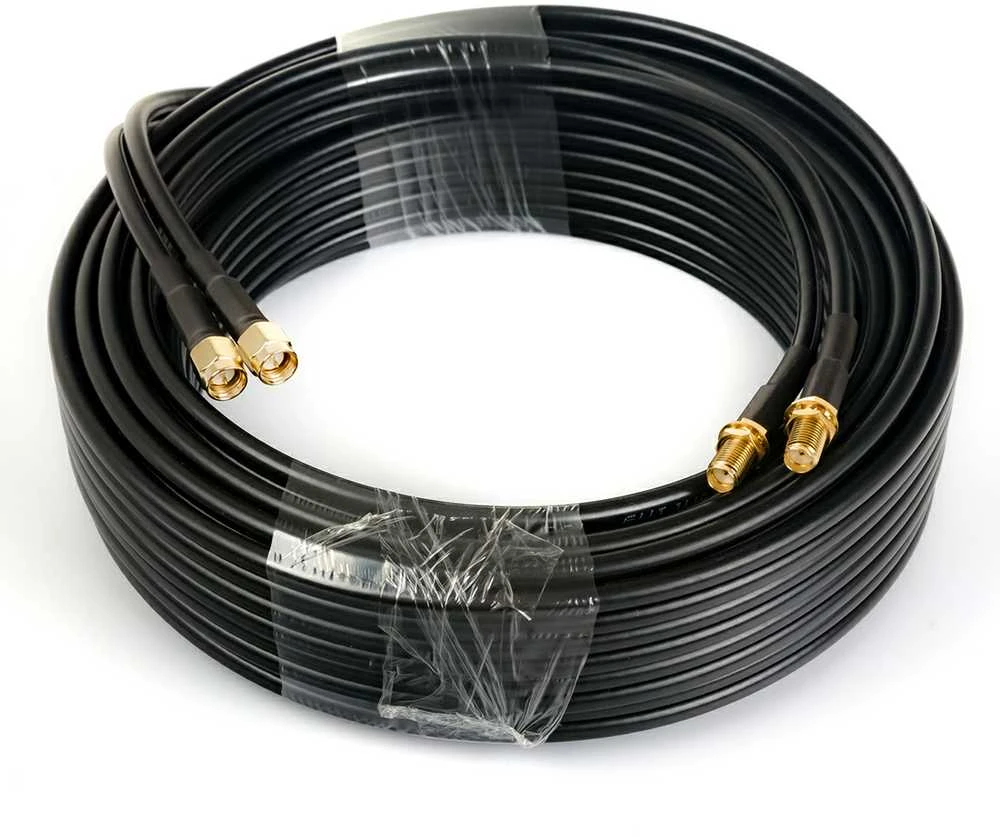

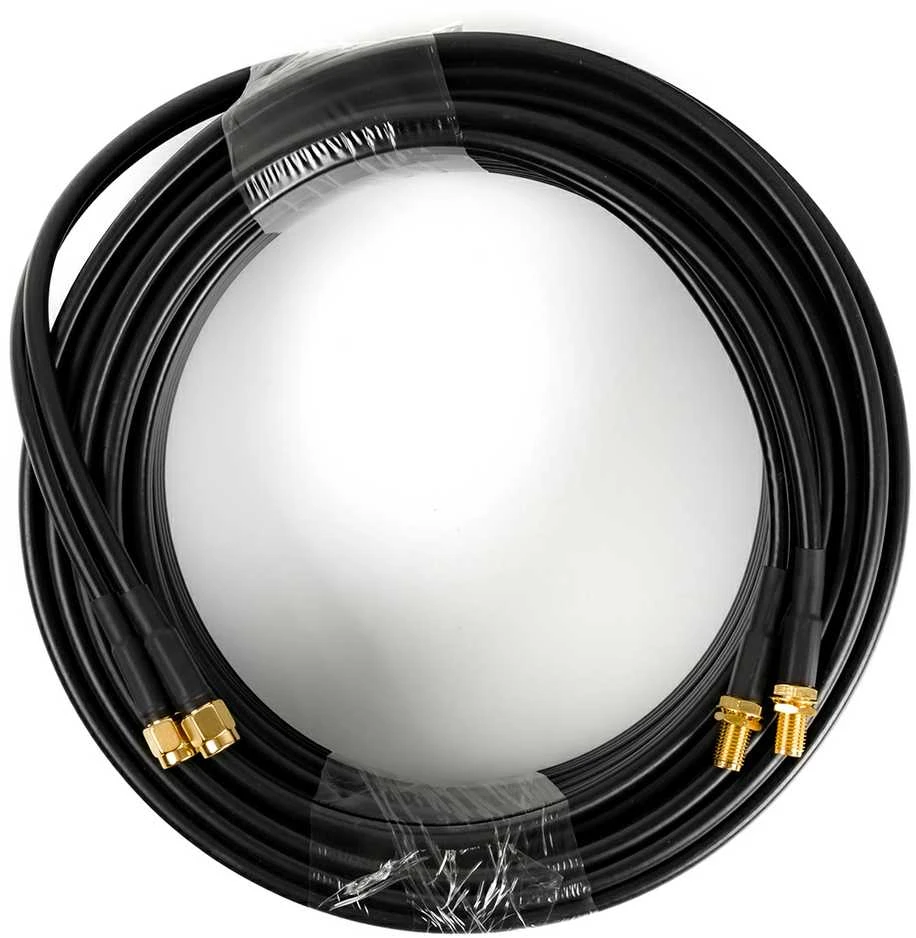

HDF195 GSM kabelis, 10 m ilgio. 50 omų varža. Užbaigtas SMA kištukais ir SMA kištukais. Skirtas LTE antenoms. Veikia 0–6000 MHz dažnių diapazone.

Paraiška

Kabelis antenų prijungimui LTE, GSM ir kitose RF sistemose. Skirtas naudoti tiek patalpose, tiek lauke.

Specifikacija

Elektriniai parametrai
- Kabelio tipas: HDF195
- Ilgis: 10 m
- Varža: 50 omų
- Dažnių diapazonas: 0–6000 MHz
- VSWR: maks. 1,35 (0–6000 MHz)
- Talpa: 83,3 pF/m²
- Sklidimo greitis: 0,8
- Vėlavimas: 4 ns/m
- Slopinimas:
0,1 GHz: 0,135 dB/m
0,4 GHz: 0,250 dB/m
0,9 GHz: 0,385 dB/m
1,5 GHz: 0,507 dB/m
1,8 GHz: 0,565 dB/m
2,4 GHz: 0,666 dB/m
3,0 GHz: 0,788 dB/m
5,8 GHz: 1,15 dB/m

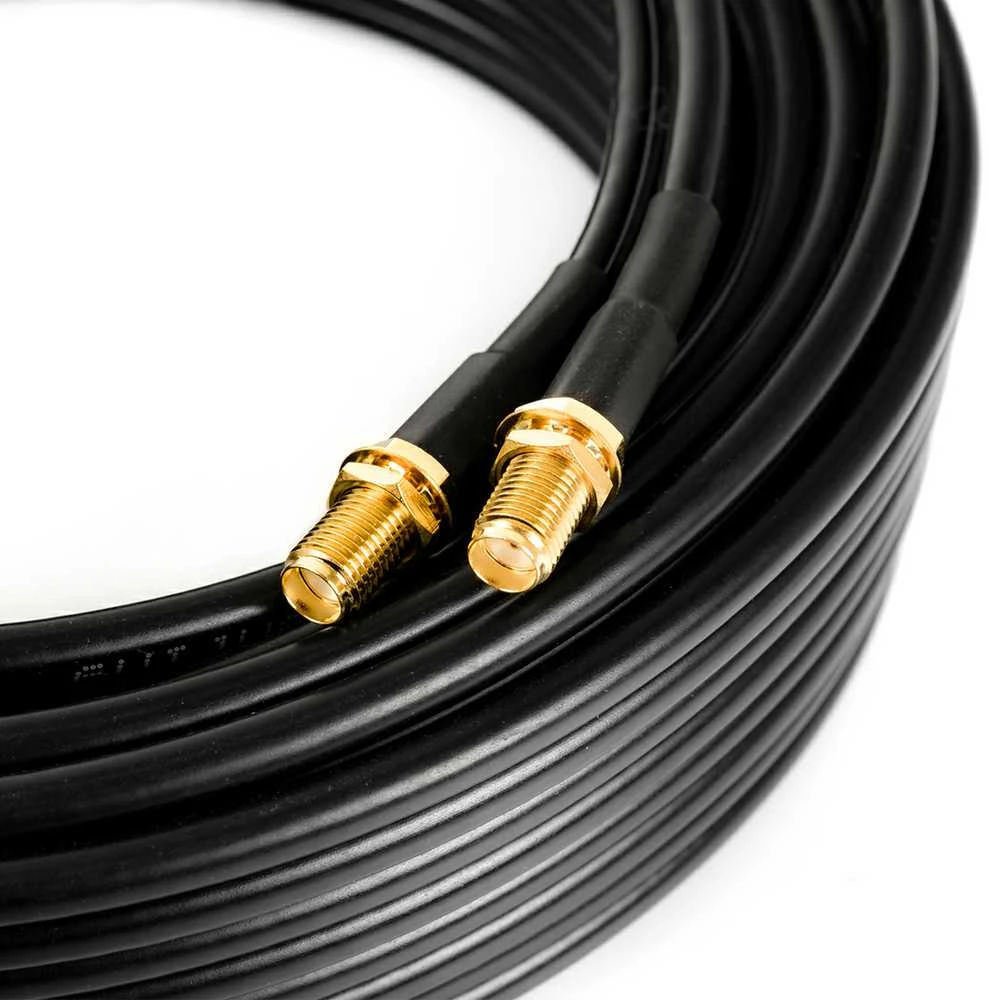

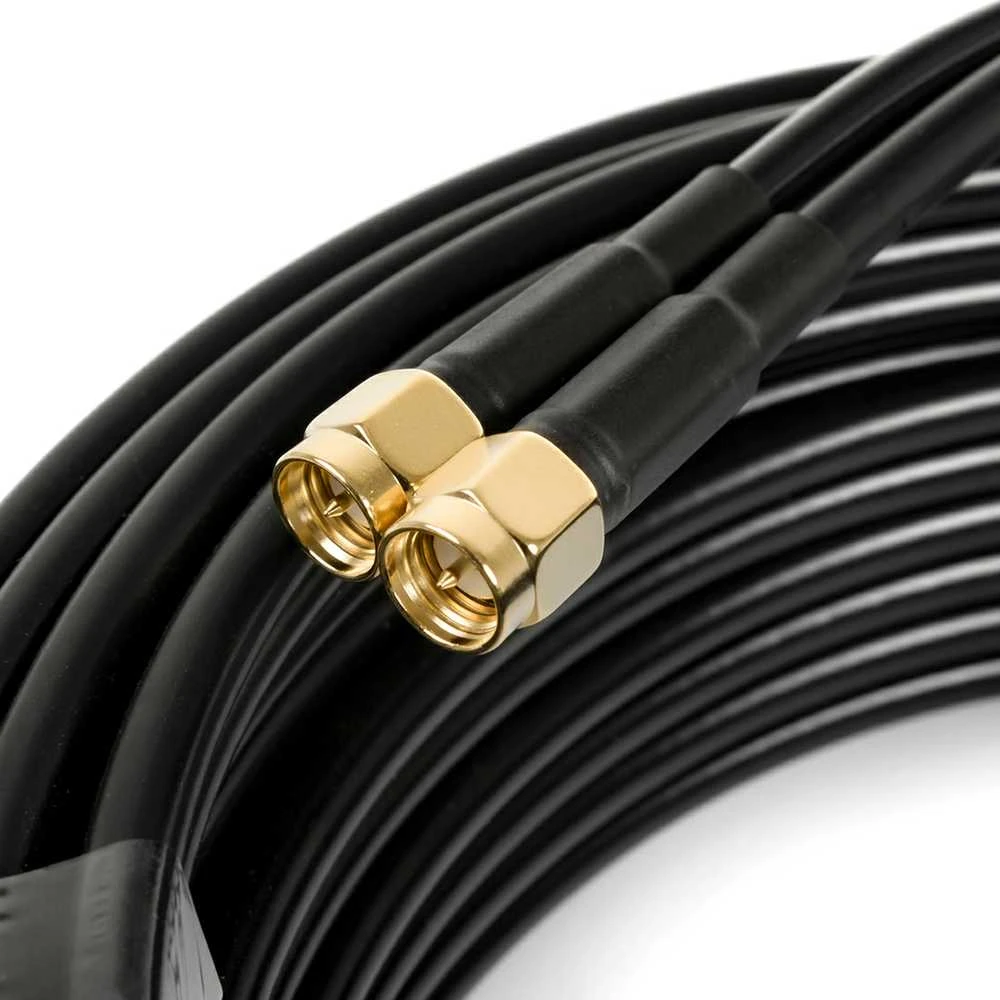

- Jungtys: SMA kištukas - SMA kištukas

Mechaniniai parametrai
- Vidinis laidininkas: aliuminiu dengtas varis, skersmuo 0,94 mm
- Dielektrikas: PE putplastis, skersmuo 2,79 mm
- Išorinis laidininkas: alavuotas varis, skersmuo 3,40 mm
- Išorinis apvalkalas: juodas PVC, skersmuo 4,95 mm
- Minimalus lenkimo spindulys: 50 mm

Aplinkos parametrai
- Darbinė temperatūra: nuo -30 °C iki +70 °C
- Naudojimo sąlygos: viduje / lauke
