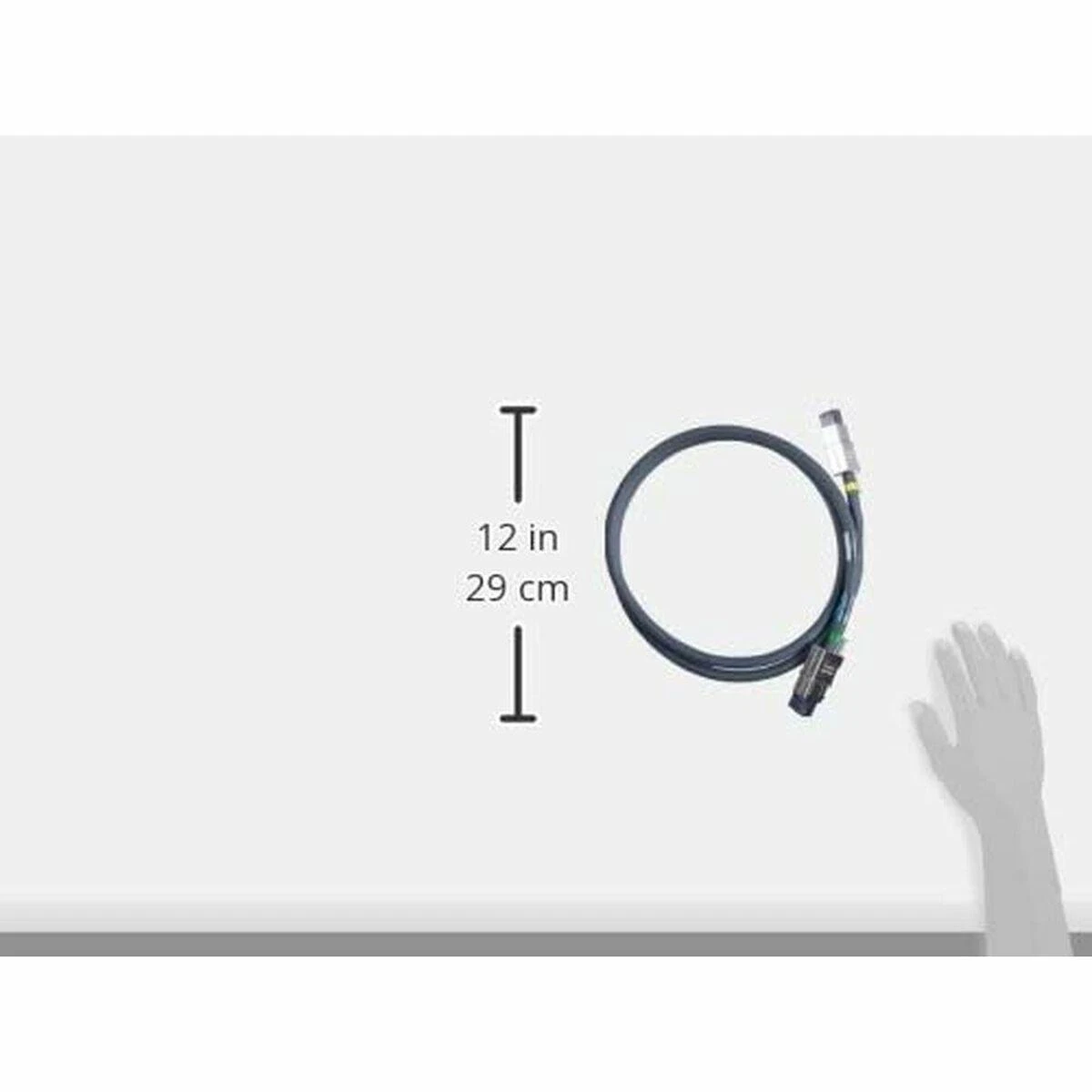

CISCO Catalyst 3750X ir 3850 stekas

„Cisco StackPower“ kabeliai yra stori, bet lankstūs, juose tiekiama energija ir duomenų signalas, kad būtų užtikrintas ryšio kanalas tarp maitinimo bloko jungiklių.

„StackPower“ ir XPS laidai yra surakinti ir jų galuose yra spalvotos juostos, kurios padeda suprasti, koks kabelis prijungiamas prie kokio jungiklio ar XPS.

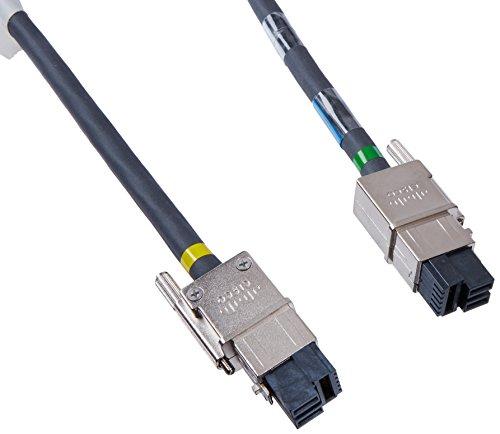

StackPower kabelio kabelio galuose yra spalvų juostos, viename gale yra žalia, o kitame - geltona. Šį kabelį galima naudoti tarp Catalyst 3750-X jungiklių ir XPS. Atminkite, kad jungtis su mėlyna juosta gali būti prijungta tik prie Catalyst 3750-X jungiklio, o jungtis su geltona juosta gali būti prijungta prie Catalyst 3750-X arba XPS.

XPS kabelio kabelio galuose taip pat yra spalvota juosta, viename gale raudona, o kitame - geltona. Šį kabelį galima naudoti tik Catalyst 3750-X arba 3560-X jungikliui prijungti prie XPS. Atminkite, kad jungtis su raudona juosta gali būti prijungta tik prie XPS, o jungtis su žalia ir mėlyna juosta gali būti prijungta prie Catalyst 3750-X arba 3560-X jungiklio.

„Cisco Catalyst 3750-X“ serijos jungikliuose yra keturios maitinimo šaltinio parinktys ir bet kurią iš jų galima naudoti bet kuriame jungiklyje ir bet kokiame derinyje.
