Tnc antenos kištukas 50ohm užspaudžiamas ant H-155 kabelio

„Coxle“ kištukas TNC 50ω sugriežtintas ant H-155 kabelio

Katalogo numeris: 67780

Prekės aprašymas

Katalogo kortelė, hipersaitas į gamintojo svetainę ir išsami specifikaciją galima rasti AT & NBSP; Adresas: www.stratos.pl/stroni/67780.htm

TNC yra jungtis, naudojama radiokomunikacijoje, dažniausiai WLAN ir GSM antenose. TNC jungtys perduoda signalą juostoje į 11GHz ir jos varža yra 50Ω (dažniausiai naudojama) arba 75Ω (naudojama retai).

Prijungta jungtis yra vyriškas kištukas ir skirtas sodinti ant koaksialinio 50Ω koaksialinio kabelio, kurio centrinės venos skersmuo 1,2–1,6 mm, dielektrinis skersmuo 3,2–3,9 mm ir išorinis skersmuo 5,2–6,0 mm, t. Y. Kabeliuose iš H-155 šeimos (RF-5, RF-5X) ir kt. Kabelinio ekrano rankovė yra priveržta, centrinis laidas yra prijungtas prie kištuko pušies litavimo arba priveržiant. Mes pateikiame žemiau esančio kištuko matmenis:

RF signalai (radijo dažnis - aukšto dažnio MHz -GHZ) naudojami daugelio tipų koncentrinės jungtys. TV įrenginiuose ir antenose, SAT, FM, DAB, DVB, GSM, GPS, WIFI ir kt. Yra jungčių, skirtų darbui dažnių diapazonuose nuo kelių dešimčių MHz iki kelių dešimčių GHz. Dažniausiai naudojamos jungtys pateikiamos žemiau esančioje lentelėje - joje pateikiame tam tikro tipo kištukų ir lizdų, maksimalaus veikimo dažnio ir apytikslės jungčių skersmens išvaizdą.

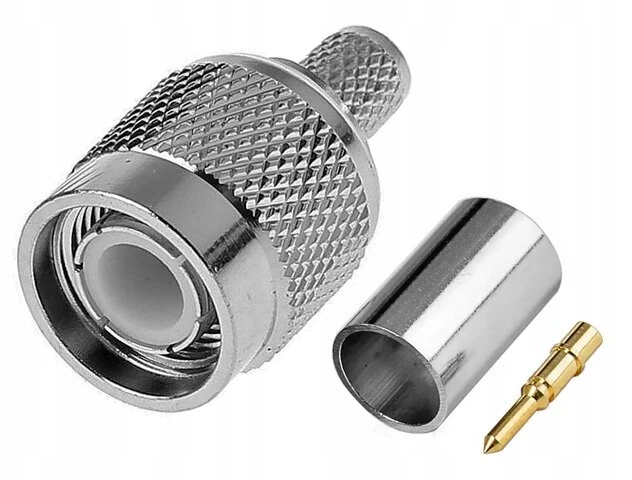

Siūlomas kištukas pagamintas iš nikelio dengto žalvario ir turi paauksuotą centrinį kaištį. Kabliuko varža yra 50Ω. Norėdami užveržti kabelio kištuką, jums reikia spaustuko įrankio, pvz. HT-336G, HT-336I. Mėšlungį galite rasti mūsų pasiūlyme įvedus mėšlungio modelį Lauke ' Ieškokite vartotojo elementų .

Specifikacijos

• Jungtis: TNC 50ω Men
• Medžiaga: vario nikelis pastatytas, paauksuotas centrinis kaištis
• Atitinkantis kabelis: H-155 ir kolegos
• Impedance: 50ω
• Darbo grupė: & lt; 11GHz
• Matmenys (ilgis su rankove/skersmeniu plačiausiame taške): apytiksliai. 30,5/14,5 mm
• Mišios: 12g

Mūsų siūlomas produktas yra nauja, nenaudojama, gamykloje supakuota prekė. Siūloma prekė, kaip ir visi mūsų parduodami straipsniai, yra prekė, šiuo metu prieinama mūsų sandėlyje, kuri leidžia nedelsiant pristatyti.
