Rf antenos jungtis Bnc/lizdas-bnc/lizdas 50ohm

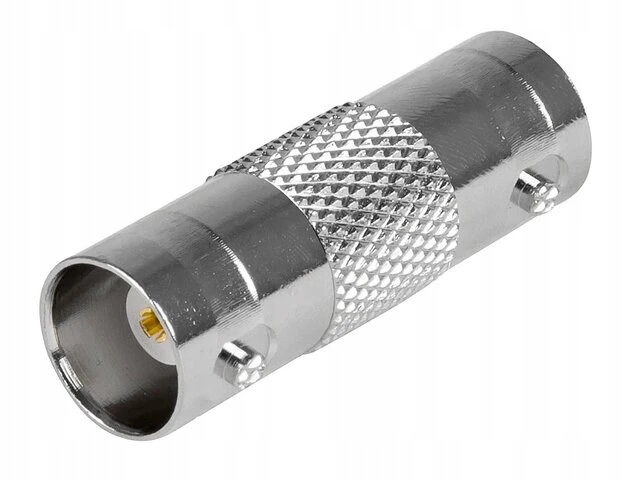

RF antenos jungtis BNC lizdas - BNC 50Ω lizdas

Katalogo numeris: 12270

Prekės aprašymas

Katalogo kortelė, hipersaitas į gamintojo svetainę ir išsami specifikaciją galima rasti AT & NBSP; Adresas: www.stratos.pl/stroni/12270.htm

BNC yra jungtis, naudojama matavimo aparate, analoginėse ir skaitmeninės televizijos sistemose, stebėjimas, radioterekmunikacija ir (vieną kartą) kompiuterių tinkluose. BNC jungtys perduoda juostos signalą į 4GHz ir yra prieinamos 50Ω arba 75Ω versijose.

Siūlomas adapteris yra 50Ω varžos jungtis ir yra skirta prijungti kabelius, siunčiančius analoginius ar skaitmeninius aukšto dažnio signalus, esančius iki 4GHz diapazono iki BNC 50Ω kištukų. Kitas jungties pritaikymas yra pakeisti kabelio tipą, baigiantį nuo patinų į moterišką. Jungties matmenys rodo žemiau pateiktą paveikslą:

RF signalai (radijo dažnis - aukšto dažnio MHz -GHZ) naudojami daugelio tipų koncentrinės jungtys. TV įrenginiuose ir antenose, SAT, FM, DAB, DVB, GSM, GPS, WIFI ir kt. Yra jungčių, skirtų darbui dažnių diapazonuose nuo kelių dešimčių MHz iki kelių dešimčių GHz. Dažniausiai naudojamos jungtys pateikiamos žemiau esančioje lentelėje - joje pateikiame tam tikro tipo kištukų ir lizdų, maksimalaus veikimo dažnio ir apytikslės jungčių skersmens išvaizdą.

Siūloma jungtis yra pagaminta iš nikelio padengto vario lydinio ir turi paauksuotus kontaktus. Jungties varža yra 50Ω.

Specifikacijos

• Medžiaga: nikelio padengtas vario lydinys, aukso kontaktiniai kontaktai
• Jungtys: 2x BNC moteriškas lizdas
• Impedance: 50ω
• Darbo grupė: & lt; 4GHz
• Matmenys (ilgis/skersmuo plačiausiame taške): 33/10 mm
• 1 masė PC: 6g

Mūsų siūlomas produktas yra nauja, nenaudojama, gamykloje supakuota prekė. Siūloma prekė, kaip ir visi mūsų parduodami straipsniai, yra prekė, šiuo metu prieinama mūsų sandėlyje, kuri leidžia nedelsiant pristatyti.
