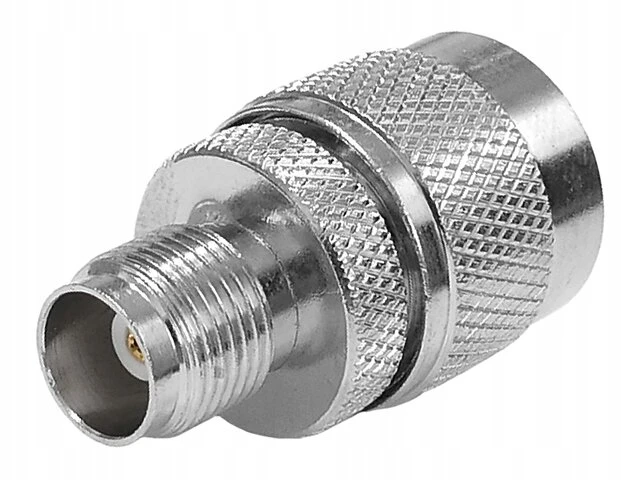

Rf antenos adapteris N Kištukas-tnc lizdas 50ohm

RF antenos adapteris TNC lizdas - kištukas N 50ω

Katalogo numeris: 62670

Prekės aprašymas

Katalogo kortelė, hipersaitas į gamintojo svetainę ir išsami specifikaciją galima rasti AT & NBSP; Adresas: www.stratos.pl/stroni/62670.htm

TNC yra jungtis, naudojama radiokomunikacijoje, dažniausiai WLAN ir GSM antenose. TNC jungtys perduoda signalą juostoje į 11GHz ir jos varža yra 50Ω (dažniausiai naudojama) arba 75Ω (retai naudojama). N jungtis yra populiari bendraašis jungtis, naudojama radijuje ir televizoriuje. „N“ jungtys veikia 11GHz juostoje ir yra prieinamos versijose su 50Ω varža (naudojama „WiFi“ ir GSM tinkluose) arba 75Ω (naudojama kabelinėje televizijoje).

Siūlomas adapteris yra adapteris, pakeičiantis TNC kištuką į kištuką N, konvertuojant N lizdą į TNC lizdą arba jungiamuosius laidus. Adapteris dažniausiai naudojamas, kai kombinuoti kabeliai ar įranga turi tinkamas N ir TNC jungtis. Viena vertus, adapteris turi TNC moterišką jungtį, kita vertus, vyrų jungtis n.

Siūlomas adapteris pagamintas iš nikelio padengto vario lydinio ir turi paauksuotus kontaktus. Adapterio varža yra 50Ω. Mes pateikiame adapterio matmenis žemiau:

RF signalai (radijo dažnis - aukšto dažnio MHz -GHZ) naudojami daugelio tipų koncentrinės jungtys. TV įrenginiuose ir antenose, SAT, FM, DAB, DVB, GSM, GPS, WIFI ir kt. Yra jungčių, skirtų darbui dažnių diapazonuose nuo kelių dešimčių MHz iki kelių dešimčių GHz. Dažniausiai naudojamos jungtys pateikiamos žemiau esančioje lentelėje - joje pateikiame tam tikro tipo kištukų ir lizdų, maksimalaus veikimo dažnio ir apytikslės jungčių skersmens išvaizdą.

Techniniai duomenys

• Medžiaga: nikelio padengtas vario lydinys, aukso spalvos kontaktai
• Jungtys: moteriškas TNC lizdas, vyriškas kištukas
• Impedance: 50ω
• Darbo grupė: & lt; 11GHz
• Ilgis: 34 mm
• skersmuo (plačiausiame taške): 20 mm
• Mišios: 27g

Mūsų siūlomas produktas yra nauja, nenaudojama, gamykloje supakuota prekė. Siūloma prekė, kaip ir visi mūsų parduodami straipsniai, yra prekė, šiuo metu prieinama mūsų sandėlyje, kuri leidžia nedelsiant pristatyti.
