Pagrindinė informacija

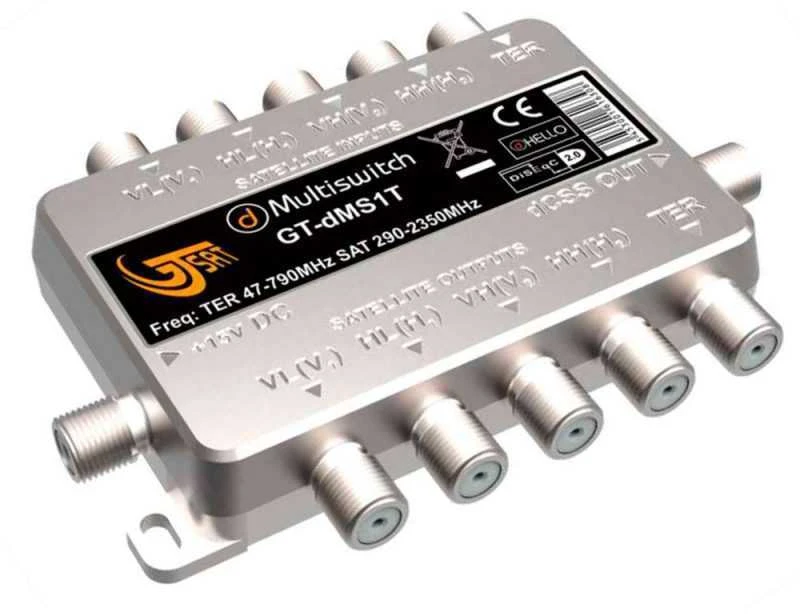

Programuojamas UNICABLE dCSS multijungiklis GT-SAT GT-dMTS1T palaiko plačiajuosčio ryšio technologiją ir standartinius „Quattro“ LNB konverterius. Sukurtas palaikyti iki dviejų palydovų (pvz., „Hotbird“, „Astra“) per plačiajuosčio ryšio įvestis arba keturis kabelius su „Quattro“ LNB konverteriu. „Quattro“ išvestis leidžia išplėsti instaliaciją naudojant terminalinius arba kaskadinius multijungiklius. dCSS OUT išvestis palaiko dinaminį režimą (iki 24 dekoderių, „Unicable I EN50494“, „Unicable II EN50607“) ir statinį režimą (programuojamas, iki 34 transponderių). Kanalų parametrai programuojami naudojant kompiuterinę programą.

Paraiška

Palydovinių sistemų įrengimui daugiabučiuose ir komerciniuose pastatuose. Skirta signalams iš dviejų palydovų arba mišriose konfigūracijose (plačiajuostis, „Quattro“, DVB-T) paskirstyti. Suderinamas su imtuvais, palaikančiais „Unicable I/II“ (EN50494/EN50607), ir standartiniais imtuvais statiniu režimu. Tinka diegimui grandinės principu.

Specifikacija

Įėjimai / išėjimai
- Įėjimai: 2× plataus diapazono (H+V) arba 4× „Quattro“
- „Quattro“ išvestis galiniams/kaskadiniams daugiafunkciniams jungikliams
- dCSS OUT išvestis (dinaminė/statinė)
- Nuoseklioji topologija

Palaikomi protokolai ir režimai
- Unicable I (EN50494)
- Unicable II (EN50607)
- Dinaminis režimas: iki 24 dekoderių
- Statinis režimas: iki 34 programuojamų transponderių

Dažnių diapazonai
- Įvestis: 300–2350 MHz
- Išvesties dažnis (satellite): 950–2150 MHz
- Išėjimo dažnis (ter): 47–790 MHz

Elektriniai parametrai
- Energijos suvartojimas: <4 W (maks. su aktyviais UB)
- Maitinimas: +12 V nuolatinė srovė (išorinis maitinimo šaltinis)
- Maksimalus palydovo įvesties lygis: -25 dBm
- Maks. antžeminės įvesties lygis: -15 dBm
- Maksimalus išėjimo lygis: -22 dBm

Kiti parametrai
- Antžeminio signalo slopinimas: 10 dB (tip.)
- Įėjimo izoliacija: 20 dB (min.)
- Darbinė temperatūra: nuo -30 iki +60 °C

Rinkinio turinys
- GT-SAT GT-dMTS1T daugiafunkcis jungiklis
- Maitinimo šaltinis 15 V 0,8 A
- Barrel tee
