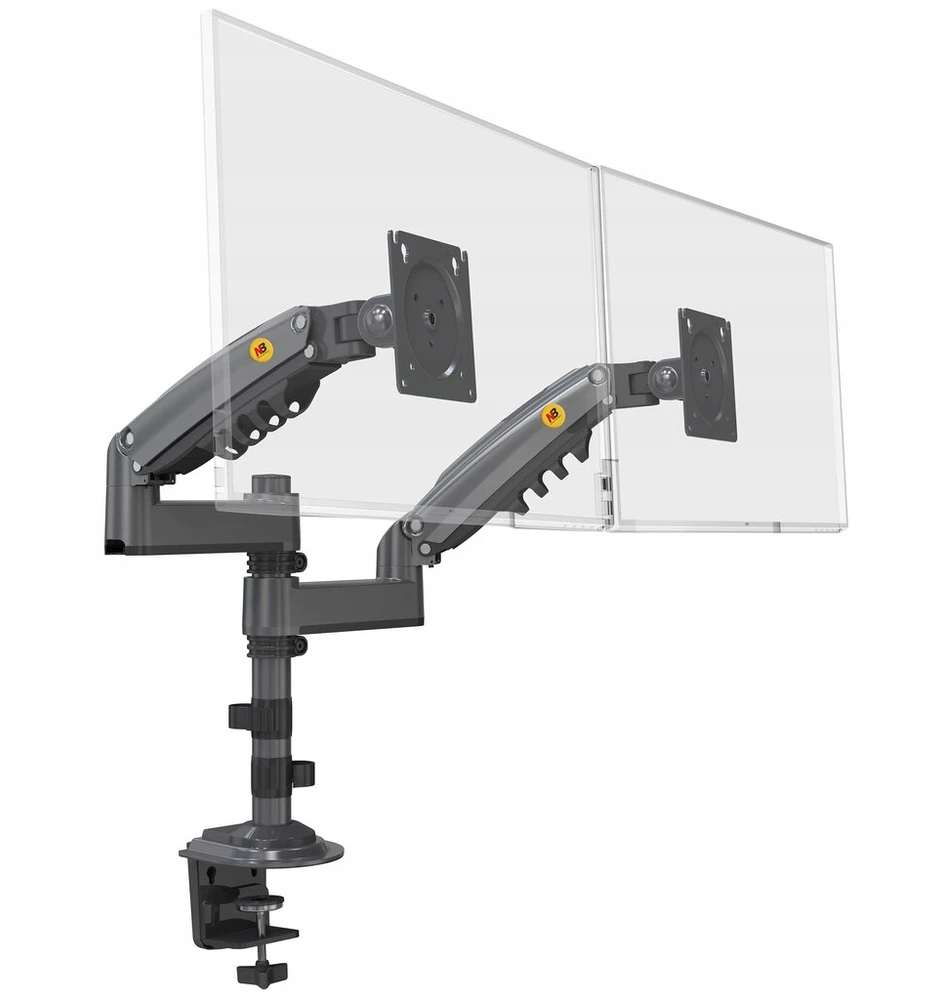

Dviejų LCD LED MONITORIŲ ROTINĖ RANKA su pilnu 3D reguliavimu

modelis: NB H180 grafitas

Ekrano dydis 17 "-27" (x2)
Monitoriaus svoris (teisinga apkrova) 2 ~ 9 kg (x2)
Vesa 75x75 mm, 100x100 mm
ARM sukimosi reguliavimas 360 °
Nuolaidų reguliavimas +85 ° / +30 °
Maks. ARM pasiekiama 505 mm
Maks. rankos aukštis 640 mm
Maksimalus tarpai tarp pečių 885 mm
Kabelių valdymo sistema
Pivot
Įdiegimas stalo krašte arba skylė skaitiklyje

Originalus produktas iš oficialaus lenkų platinimo

12 metų patikimojo prekės ženklo produktas rinkoje.

Visas ir nepriklausomas 3D monitoriaus koregavimas

Dėl technologijos, pagrįstos dujų spyruokle, reguliavimas yra sklandus ir be įrankių

Skirta dviem televizoriams arba 17 "-27 monitoriams"

Pagal VESA standartą

Reguliavimas horizontalioje ir vertikalioje plokštumoje ir pakreipimo kampas

Labai tvirtas spektaklis

Kabelių valdymo sistema

Dvigubo surinkimo sistema ant stalviršio krašto ir per skylę stalviršyje.

Techniniai parametrai

Maks. Stebėkite svorį 9 kg (x2)
Min. Stebėkite svorį 2 kg (x2)
televizoriams ir monitoriams 17 "-27" (x2)
Maksimalus rankos pasiekimas 505 mm
Maksimalus rankos aukštis 640 mm
Pavasario aukščio reguliavimas 260 mm
Maksimalus tarpai tarp pečių 885 mm
Monitoriaus įmanoma 180 °
Galimybė pasukti ranką 360 °
pakreipimo kampo reguliavimas +85 ° / -30 °
Funkcija Pivot 360 °
Viršutinis storis 18 ~ 80 mm
VESA albumo dydis 118 × 118 mm
Rankenoje yra dujų spyruoklė, leidžianti sklandžiai švelniai valdyti monitoriaus aukštį
Suderinamas su VESA (tarpų tvirtinimo skylės) norma
vesa 75 (angos atstumas 75 mm x 75 mm)
Vesa 100 (skylių erdvė 100 mm x 100 mm)

rinkinio kompozicija

Nauja rankena, iš pradžių supakuota
varžtų rinkinys
Diegimo instrukcijos

Kaip patikrinti, ar rankena tiks?

Rinkdamiesi tinkamą monitoriaus rankeną, pirmiausia turėtumėte atkreipti dėmesį į monitoriaus svorį be bazės ir vesa montavimo skylės monitoriuje. Informaciją apie monitoriaus laikymąsi naudojant VESA standartą galite rasti vartotojo vadove arba gamintojo svetainėje. Taip pat galite patys patikrinti ir išmatuoti skylių tarpus.

Standard Vesa Nurodo keturių montavimo skylių vietas monitoriaus gale. Šių skylių tarpai priklauso nuo prekės ženklo, modelio ir ekrano dydžio. Matmenys pateikiami milimetrais: pirmasis parametras Nurodo atstumą tarp skylių lygyje (kairė - dešinė) ir antrasis parametras Atstumas tarp vertikalių tvirtinimo skylių (viršutinė - apatinė).

Monitorių atveju yra du standartai: 75x75 mm ir 100x100 mm. Kai kurie monitoriai su imtuvais ar televizoriais gali turėti didesnius nei standartinius tarpus - tada gali prireikti papildomo adapterio, kad būtų galima išplėsti rankenų montavimo galimybes.

Monitoriai be VESA standarto nėra pritaikyti pritvirtinti ant rankenų, tačiau kai kuriems galite naudoti papildomą adapterį, pvz. XM-100, leidžiantis montuoti monitorių ant rankenos.

dujų / mechaninių spyruoklių reguliavimo instrukcijos

Tinkamai valdyti rankenas su pastatytomis dujomis / mechaniniu spyruoklėmis, spyruokliniam kalibravimui reikia atlikti tam tikram monitoriaus svoriui.

<l>

Patikrinkite monitoriaus svorį be bazės Ir įsitikinkite, kad jis yra duoto svorio skyriuje, kurį palaiko rankena. Ekranas gali būti ne per lengvas (jo negalima nuleisti žemyn) arba per sunkus (jis automatiškai nukris).

Sulenkite rankeną, prisukite ją prie stalo ir pakabinkite monitorių. Tik tada pradėkite pavasario reguliavimą!

Reguliavimo varžtas yra vidurinės jungties viršuje arba viršutinėje rankos dalyje ir yra pažymėtas rodyklėmis su „+“ ir „--“ ženklais. Kai kuriuose modeliuose paspauskite ranką, kad atskleistumėte reguliavimo varžtą.

Reguliuokite varžtą palaipsniui Maždaug keli posūkiai ir kiekvieną kartą patikrinkite efektą !

Jei monitorių galima nustatyti bet kokiame aukštyje, spyruoklei nereikia reguliuoti.

Jei monitorius pakyla automatiškai Palikite monitorių viena ranka ir sumažinkite įtampą ("-") Norėdami pasiekti tinkamą efektą iš 5 punkto.

Jei monitorius nukrenta Padidinti stresą ("+") Norėdami pasiekti tinkamą efektą iš 5 punkto.

</l>

Dažnai užduodami klausimai (DUK)

Monitorius (VESA) montuojamas Rankena turi „Pivot 360“ laipsnį pirmiausia turite surinkti visą rankeną ir prisukti ją prie stalo, o tada tiesiog patraukti galvą dviem rankomis ir nustatyti lygį
Rankena sulaužyta, neįmanoma sulenkti r spyruoklės Amienia: & nbsp Neatleidžiant, ranka visada bus pakelta Ir sauso nesustabdomo rankose. Pirmiausia rankena turi būti surinkta teisingai, prisukama prie stalo, o paskui pasveriant ranką galite nusileisti (atleidus ranką, pakils atgal - būkite atsargūs, jei ji nebus greitai įkelta!). & Nbsp; Pirmiausia turite nepamiršti įdiegti monitoriaus ir tik tada pereiti prie pavasario reguliavimo.
Rėmelis/monitorius nepalieka, pavasario reguliavimas neveikia & nbsp; Naudokite daugiau jėgos, paspausdami monitorių ranka, kol ranka pradės nusileisti, įvertindami, kiek jums reikia sumažinti reguliavimo varžto stiprumą.
Nėra prieigos prie reguliavimo varžto Pirmiausia rankena turi būti surinkta, prisukama prie stalo, pakabinkite ant jo monitorių ir tik tada paspausdama ranką rankos ranka ir atskleiskite varžtą prie spyruoklės reguliavimo.

Kylant abejonėms ar problemoms, susijusioms su surinkimu ar reguliavimu & nbsp Mes raginame perskaityti DUK skyrių arba naudojant funkciją „Klausimas pardavėjui“ Mes mielai padėsime ir išsklaidysime visas abejones.

serijos ir produkto numeris: NBH180GR GZWS
