Televizorius Uhf/uc1 antenos kištukas 50ohm užspaudžiamas ant Rg-58 kabelio

„Coxle“ kištukas UHF/UC1 50Ω, sugriežtintas ant RG-58 kabelio

Katalogo numeris: 67440

Prekės aprašymas

Katalogo kortelė, hipersaitas į gamintojo svetainę ir išsami specifikaciją galima rasti AT & NBSP; Adresas: www.stratos.pl/stroni/67440.htm

UHF (UC1) yra vienas seniausių jungčių standartų, vis dar naudojamų radijo ir garso ir vaizdo technikoje. Jungtis buvo sukurta kaip ekranuota banano kištuko versija (centrinis kontaktas yra 4 mm skersmuo). UHF jungtys veikia 0-300MHz juostoje ir neturi nuolatinio impulso. Jie dažniausiai naudojami trumpųjų prietaisų ir antenų.

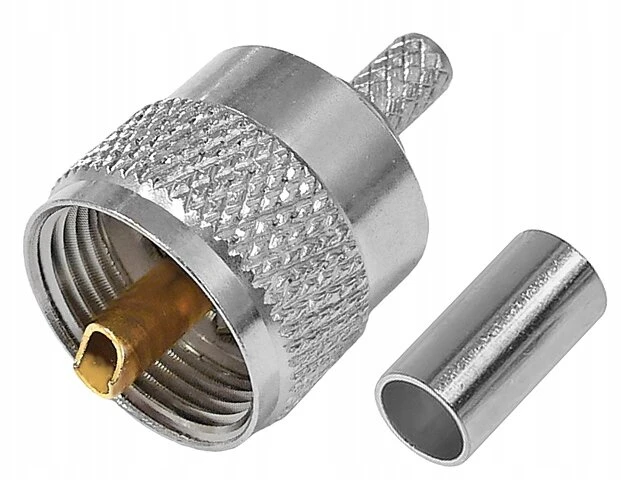

Prijungta jungtis yra vyriškas kištukas ir skirtas sodinti ant koaksialinio 50Ω koaksialinio kabelio, kurio centrinės venos skersmuo 0,8–1,1 mm, dielektrinis skersmuo-2,8–3,2 mm ir išorinis skersmuo 4,5–5,5 mm, t. Y. Kabeliuose iš RG-58 šeimos, naudojamos radioakomunikacijose. Ekrane pritvirtinta rankovė, o kabelio sluoksnis - kontaktas su kištuko mase, centrinis laidas yra prijungtas prie kištuko pušies litavimo metu. Mes pateikiame žemiau esančio kištuko matmenis

RF signalai (radijo dažnis - aukšto dažnio MHz -GHZ) naudojami daugelio tipų koncentrinės jungtys. TV įrenginiuose ir antenose, SAT, FM, DAB, DVB, GSM, GPS, WIFI ir kt. Yra jungčių, skirtų darbui dažnių diapazonuose nuo kelių dešimčių MHz iki kelių dešimčių GHz. Dažniausiai naudojamos jungtys pateikiamos žemiau esančioje lentelėje - joje pateikiame tam tikro tipo kištukų ir lizdų, maksimalaus veikimo dažnio ir apytikslės jungčių skersmens išvaizdą.

Siūlomas kištukas pagamintas iš nikelio dengto žalvario ir turi paauksuotą centrinį kaištį. Kabliuko varža yra 50Ω. Norėdami priveržti kabelio kištuką, jums reikia spaustuko įrankio, pvz. HT-106D, HT-336A, HT-336C, HT-336I. Mėšlungį galite rasti mūsų pasiūlyme įvedus mėšlungio modelį Lauke ' Ieškokite vartotojo elementų

Specifikacijos

• Jungtis: UHF/UC1 50Ω Men's Plot
• Medžiaga: vario nikelis pastatytas, paauksuotas centrinis kaištis
• Kabelis: RG-58 ir kolegos
• Impedance: 50ω
• Darbo grupė: & lt; 300MHz
• Matmenys (ilgis su rankove/skersmeniu plačiausioje vietoje): apytiksliai. 35/18 mm
• Mišios: 14g

Mūsų siūlomas produktas yra nauja, nenaudojama, gamykloje supakuota prekė. Siūloma prekė, kaip ir visi mūsų parduodami straipsniai, yra prekė, šiuo metu prieinama mūsų sandėlyje, kuri leidžia nedelsiant pristatyti.
