Televizorius Rsma (rp-sma) 50ohm antenos lizdas, užspaudžiamas H-155 kabeliui

RP-SMA 50Ω Koaksialinis oro lizdas, pritvirtintas ant H-155 kabelio

Katalogo numeris: 68770

Prekės aprašymas

Katalogo kortelė, hipersaitas į gamintojo svetainę ir išsamią specifikaciją galima rasti: www.stratos.pl/stroni/68770.htm

„Family SMA“ jungtys („Subminiatiture A“ versija) yra miniatiūrinės aukšto dažnio jungtys, kurių varža yra 50Ω, o darbinė juosta - iki 18 GHz. Jie dažniausiai naudojami „WiFi“ ir „LTE“ įrenginiuose ir antenose. Jungtys yra SMA ir RSMA versijose, kurios skiriasi centrinio kaiščio tipu. RSMA (RP-SMA Revers Polarity SMA) yra įvairių SMA jungčių, kurių dydis yra vienodus dydžius, su konvertuotu centriniu kaiščiu (SMA kištuke yra vyrų kaištis, o RSMA kištuke yra kaiščio żenski ir tuo pačiu būdu SMA lizdas turi moterišką kaištį, o RSMA lizdas turi vyrišką kaištį.

Siūloma jungtis yra RSMA (RP-SMA) lizdas, t. Y. 50Ω vyriškis lizdas, pritaikytas užpildyti H-155 koaksialinį kabelį ar jo kolegas. Kabelinio ekrano rankovė yra priveržta, centrinė kabelio vena yra prijungta prie lizdo pušies litavimo arba priveržiant. Mes pateikiame lizdo matmenis žemiau:

RF signalai (radijo dažnis - aukšto dažnio MHz -GHZ) naudojami daugelio tipų koncentrinės jungtys. TV įrenginiuose ir antenose, SAT, FM, DAB, DVB, GSM, GPS, WIFI ir kt. Yra jungčių, skirtų darbui dažnių diapazonuose nuo kelių dešimčių MHz iki kelių dešimčių GHz. Dažniausiai naudojamos jungtys pateikiamos žemiau esančioje lentelėje - joje pateikiame tam tikro tipo kištukų ir lizdų, maksimalaus veikimo dažnio ir apytikslės jungčių skersmens išvaizdą.

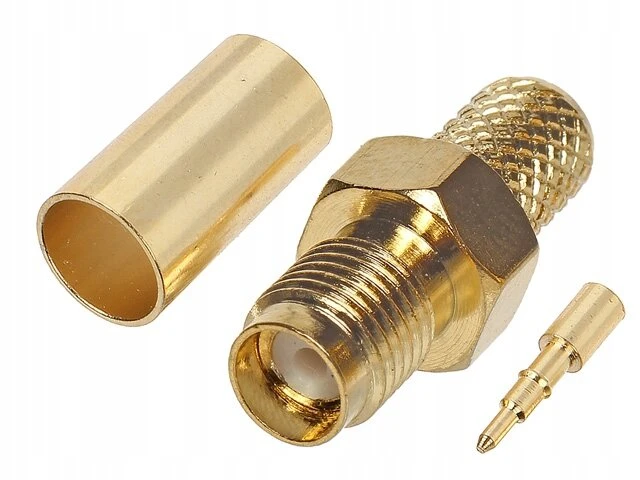

Siūlomas lizdas pagamintas iš aukso spalvos žalvario ir turi auksinį centrinį kaištį. Lizdo varža yra 50Ω. Norėdami priveržti kabelio lizdą, jums reikia spaustuko įrankio, pvz. HT-336G, HT-336I. „Clampers“ galite rasti mūsų pasiūlyme, įvesdami modelio modelį lauke vartotojo elementuose “ .

Specifikacijos

• Jungtis: Vyrų RP-SMA lizdas, paprastas
• Medžiaga: aukso spalvos, paauksuotas centrinis kaištis
• Atitinkantis kabelis: H-155 ir kolegos
• Impedance: 50ω
• Darbo grupė: & lt; 18GHz
• Matmenys (ilgis su rankove/skersmeniu): apytiksliai. 24/8 mm
• Mišios: 5g

Mūsų siūlomas produktas yra nauja, nenaudojama, gamykloje supakuota prekė. Siūloma prekė, kaip ir visi mūsų parduodami straipsniai, yra prekė, šiuo metu prieinama mūsų sandėlyje, kuri leidžia nedelsiant pristatyti.
