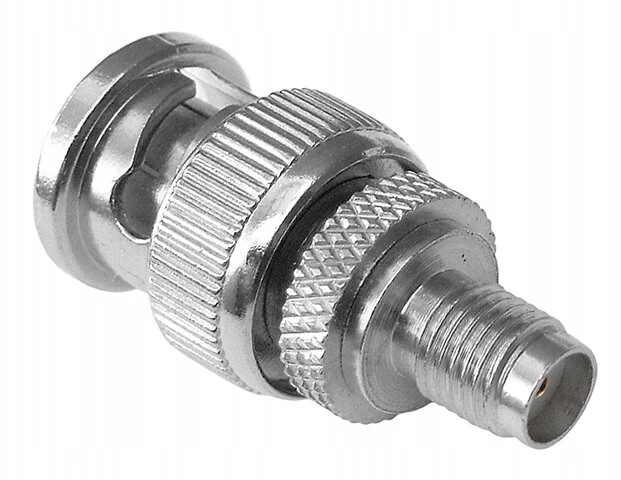

RF antenos adapterio SMA lizdas - BNC HQ 50ω kištukas

Katalogo numeris: 62635

Prekės aprašymas

Katalogo kortelė, hipersaitas į gamintojo svetainę ir išsamią specifikaciją galite rasti: www.stratos.pl/stroni/67635.htm

SMA yra jungtis, naudojama „WiFi“, GSM ir „Radiotelekomunikation“ tinkluose. SMA jungtys turi 50Ω varžą ir perduoda signalą juostoje į 18 GHz. BNC yra jungtis, naudojama matavimo aparate, analoginėse ir skaitmeninėse televizijos sistemose, stebėjimas, radiotelekmunikacija ir (vieną kartą) kompiuterių tinkluose. BNC jungtys perduoda juostos signalą į 4GHz ir yra prieinamos 50Ω arba 75Ω versijose.

Siūlomas adapteris yra adapteris, pakeičiantis SMA kištuką į BNC kištuką, konvertuojantį BNC lizdą į SMA lizdą arba jungiamuosius kabelius. Adapteris dažniausiai naudojamas, kai kombinuoti kabeliai ar įranga turi tinkamas BNC ir SMA jungtis. Viena vertus, adapteris turi moterišką jungtį SMA, kita vertus, BNC vyrų jungtis.

Siūlomas adapteris pagamintas iš nikelio dengto žalvario ir turi paauksuotus kontaktus. Adapterio varža yra 50Ω. Matmenys pateikiami žemiau:

RF signalai (radijo dažnis - aukšto dažnio MHz -GHZ) naudojami daugelio tipų koncentrinės jungtys. TV įrenginiuose ir antenose, SAT, FM, DAB, DVB, GSM, GPS, WIFI ir kt. Yra jungčių, skirtų darbui dažnių diapazonuose nuo kelių dešimčių MHz iki kelių dešimčių GHz. Dažniausiai naudojamos jungtys pateikiamos žemiau esančioje lentelėje - joje pateikiame tam tikro tipo kištukų ir lizdų, maksimalaus veikimo dažnio ir apytikslės jungčių skersmens išvaizdą.

Techniniai duomenys

Medžiaga: Nikelio pastatytas žalvaris, paauksuoti kontaktai
Jungtys: SMA moteriškas lizdas, BNC vyrų kištukas
Impedance: 50ω
Darbo grupė: & lt; 4GHz
Ilgis: 29,0 mm
Skersmuo (plačiausiame taške): 14,5 mm
Mišios: 10G

Mūsų siūlomas produktas yra nauja, nenaudojama, gamykloje supakuota prekė. Siūloma prekė, kaip ir visi mūsų parduodami straipsniai, yra prekė, šiuo metu prieinama mūsų sandėlyje, kuri leidžia nedelsiant pristatyti.
