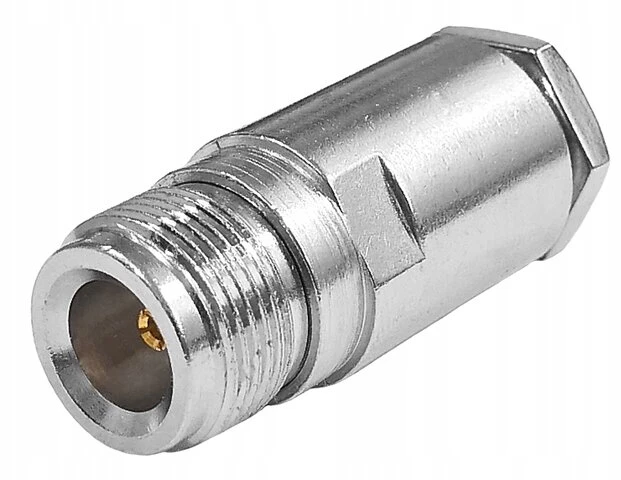

Televizorius N antenos lizdas 50ohm užsukamas ant H-1000 kabelio

bendras koaksialinis lizdas N 50Ω susuktas ant H-1000 kabelio

Katalogo numeris: 68590

Prekės aprašymas

Katalogo kortelė, hipersaitas į gamintojo svetainę ir išsami specifikaciją galima rasti AT & NBSP; Adresas: www.stratos.pl/stroni/68590.htm

„N“ jungtis yra populiari „Co -Wix“ jungtis, naudojama radijuje ir televizoriuje. „N“ jungtys veikia 11GHz juostoje ir yra prieinamos versijose su 50Ω varža (naudojama „WiFi“ ir GSM tinkluose) arba 75Ω (naudojama kabelinėje televizijoje).

Prijungta jungtis yra moteriškas lizdas ir skirtas sodinti ant koaksialinio 50Ω koaksialinio kabelio, kurio centrinis venos skersmuo yra 2,0–2,5 mm, dielektrinis skersmuo 7,1–7,6 mm, o išorinis skersmuo-10,0–11,0 mm, t. Y. Ant kabelių iš H-1000, RG-8 ir RG-213 šeimos.

Jungtį sudaro 8 elementai. Kint centrinis lizdas yra litavimo, tinkamai suformuotas kabelio ekranas (pakeltas specialiai suformuotame žiede), paspaustas, kai sukant lizdą, užtikrinamas kontaktas su jungties svoriu.

Lizdo matmuo pateiktas žemiau

Dėmesys! Kai kurie H -1000 šeimos laidai turi centrinę veną, kurio skersmuo yra 2,6 mm - jį galima prispausti į kaištį, siūlomą lizdą po nedidelio įbrėžimo.

RF signalai (radijo dažnis - aukšto dažnio MHz -GHZ) naudojami daugelio tipų koncentrinės jungtys. TV įrenginiuose ir antenose, SAT, FM, DAB, DVB, GSM, GPS, WIFI ir kt. Yra jungčių, skirtų darbui dažnių diapazonuose nuo kelių dešimčių MHz iki kelių dešimčių GHz. Dažniausiai naudojamos jungtys pateikiamos žemiau esančioje lentelėje - joje pateikiame tam tikro tipo kištukų ir lizdų, maksimalaus veikimo dažnio ir apytikslės jungčių skersmens išvaizdą.

Lizdas pagamintas iš nikelio padengto vario lydinio, centrinis kaištis yra paauksuotas. Lizdo varža yra 50Ω.

Techniniai duomenys

• jungtis: lizdas N 50Ω patelė
• Medžiaga: vario nikelis pastatytas, paauksuotas centrinis kaištis
• Kabelis: H-1000, RG8, RG213 ir kolegos
• Impedance: 50ω
• Darbo grupė: & lt; 11GHz
• Matmenys (ilgis/skersmuo plačiausiame taške): apytiksliai. 42/17,5 mm
• Mišios: 35G

Mūsų siūlomas produktas yra nauja, nenaudojama, gamykloje supakuota prekė. Siūloma prekė, kaip ir visi mūsų parduodami straipsniai, yra prekė, šiuo metu prieinama mūsų sandėlyje, kuri leidžia nedelsiant pristatyti.
