Televizorius N antenos lizdas 50ohm užspaudžiamas ant H-1000 kabelio

Handic Aquate nit

Prekės aprašymas

Katalogo kortelė, hipersaitas į gamintojo svetainę ir išsami specifikaciją galima rasti AT & NBSP; Adresas: www.stratos.pl/stroni/68655.htm

„N“ jungtis yra populiari „Co -Wix“ jungtis, naudojama radijuje ir televizoriuje. „N“ jungtys veikia 11GHz juostoje ir yra prieinamos versijose su 50Ω varža (naudojama „WiFi“ ir „GSM Networks“) arba 75Ω (naudojama kabelinėje televizijoje).

Prijungta jungtis yra moteriškas lizdas ir skirtas sodinti ant koaksialinio 50Ω koncentrinio kabelio su centrinio vietos skersmeniu 2,0–2,7 mm, dielektriniu skersmeniu 7,1–7,6 mm ir išoriniu skersmeniu 10,0–12,0 mm, t. Y. Kabeliuose iš H-1000 ir RG-213 šeimos, naudojamos radijuje. Ekrano kontaktą pateikia priveržta rankovė, centrinė kabelio vena yra prijungta prie pušies jungties litavimo arba priveržiant. Mes pateikiame lizdo matmenis žemiau:

RF signalai (radijo dažnis - aukšto dažnio MHz -GHZ) naudojami daugelio tipų koncentrinės jungtys. TV įrenginiuose ir antenose, SAT, FM, DAB, DVB, GSM, GPS, WIFI ir kt. Yra jungčių, skirtų darbui dažnių diapazonuose nuo kelių dešimčių MHz iki kelių dešimčių GHz. Dažniausiai naudojamos jungtys pateikiamos žemiau esančioje lentelėje - joje pateikiame tam tikro tipo kištukų ir lizdų, maksimalaus veikimo dažnio ir apytikslės jungčių skersmens išvaizdą.

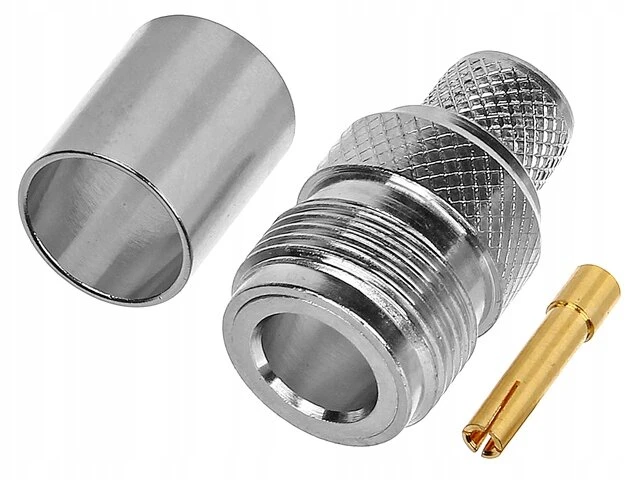

Siūlomas lizdas pagamintas iš nikelio dengto žalvario ir turi paauksuotą centrinį kaištį. Jungties varža yra 50Ω. Norėdami priveržti kabelio lizdą, jums reikia spaustuko įrankio, pvz. HT-106S, HT-106G, HT-336K. Mėšlungį galite rasti mūsų pasiūlyme įvesdami spaustuko modelį Lauke ' Ieškokite vartotojo elementų .

Techniniai duomenys

• jungtis: lizdas N 50Ω patelė
• Medžiaga: vario nikelis pastatytas, paauksuotas centrinis kaištis
• Atitinkantis kabelis: H-1000, RG213 ir kolegos
• Impedance: 50ω
• Darbo grupė: & lt; 11GHz
• Matmenys (ilgis su rankove/skersmeniu plačiausiame taške): apytiksliai. 34,5/15,5 mm
• Mišios: 21g

Mūsų siūlomas produktas yra nauja, nenaudojama, gamykloje supakuota prekė. Siūloma prekė, kaip ir visi mūsų parduodami straipsniai, yra prekė, šiuo metu prieinama mūsų sandėlyje, kuri leidžia nedelsiant pristatyti.
