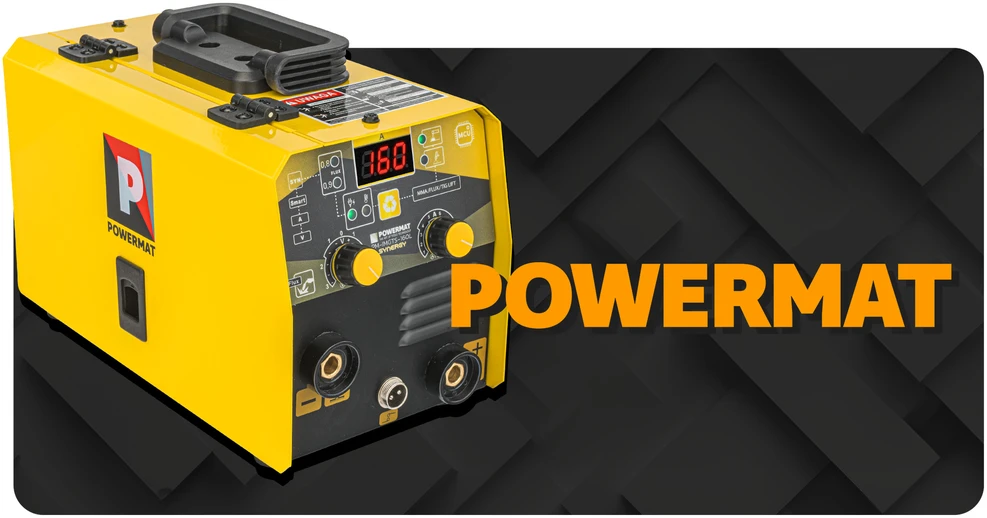

Powermat MIGOMAT INVERTERINIS PM-IMGTS-160L

TECHNINIAI DUOMENYS

• maitinimas: 230 V / 50 Hz
• energijos suvartojimas: 7,7 kVA
• suvirinimo metodai: FCAW (FLUX) / MMA / TIG LIFT
• FCAW suvirinimo srovės diapazonas: 30 – 160 [A]
• MMA suvirinimo srovės diapazonas: 20 – 160 [A]
• TIG LIFT suvirinimo srovės diapazonas: 15 – 160 [A]
• suvirinimo srovė esant 60 % darbo ciklui: 160 A (visiems metodams)
• suvirinimo srovė esant 100 % darbo ciklui: 123 A (visiems metodams)
• FCAW suvirinimo įtampa: 15,5 – 22 [V]
• MMA suvirinimo įtampa: 20,8 – 26,4 [V]
• TIG LIFT suvirinimo įtampa: 10,6 – 18,4 [V]
• tuščiosios eigos įtampa: 62 [V]
• palaikomi vielos skersmenys: 0,8 / 0,9 [mm]
• palaikomi elektrodų skersmenys: 1,6 – 4 [mm]
• FCAW tinklo apsauga: 21,7 A
• MMA tinklo apsauga: 26,2 A
• TIG LIFT tinklo apsauga: 26,2 A
• apsaugos laipsnis: IP21S
• Maitinimo laido ilgis: 210 cm
• Gaminio svoris: 3,7 kg
• Gaminio svoris su pakuote: 7,2 kg
• Gaminio matmenys (ilg. / plot. / aukšt.): 29 cm x 15 cm x 20 cm

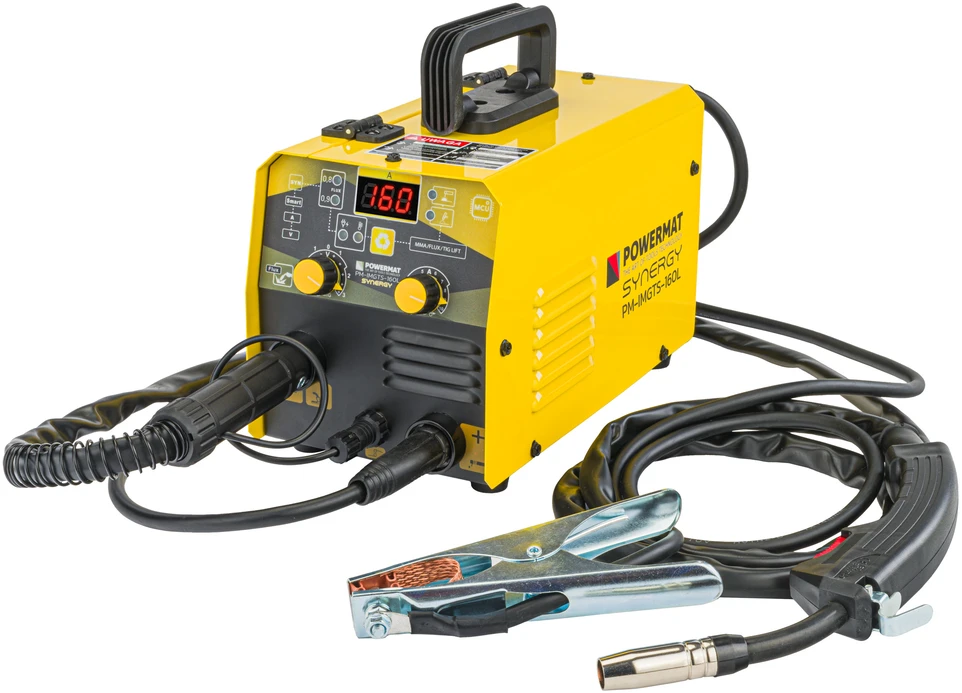

RINKINIO TURINYS

• Masinis laikiklis (-): 200 cm
• MMA elektrodų laikiklis (+): 205 cm / kištuko skersmuo 9 mm 12-25

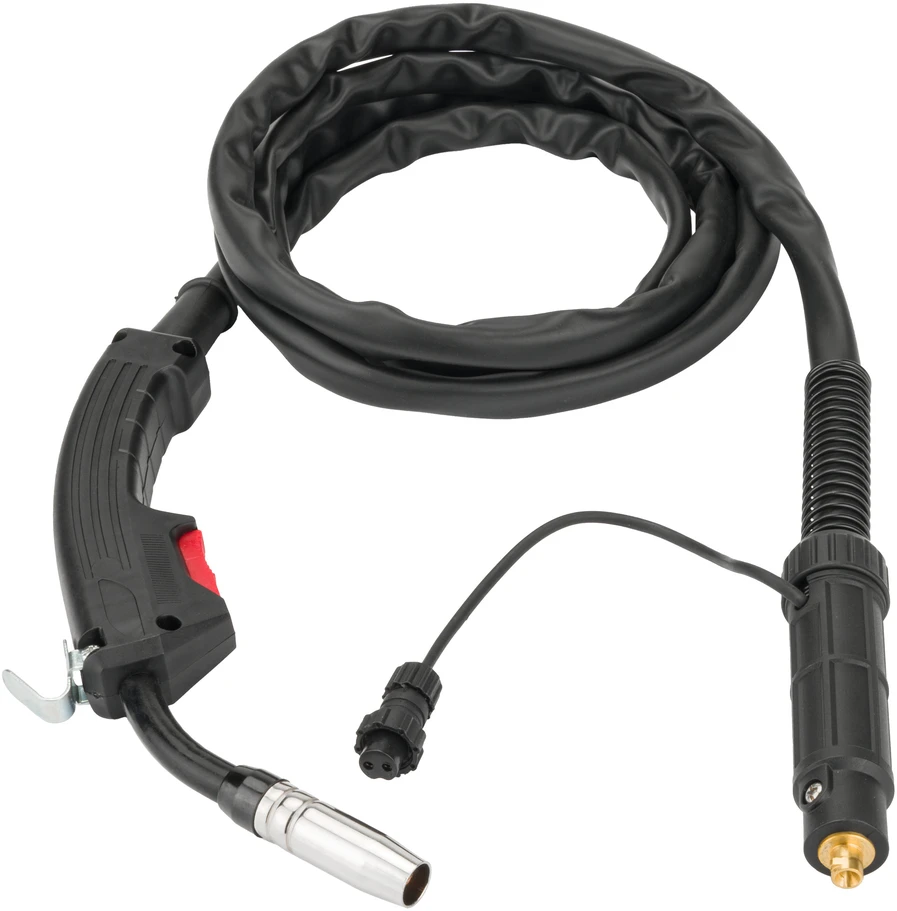

• Suvirinimo laikiklis: 250 cm

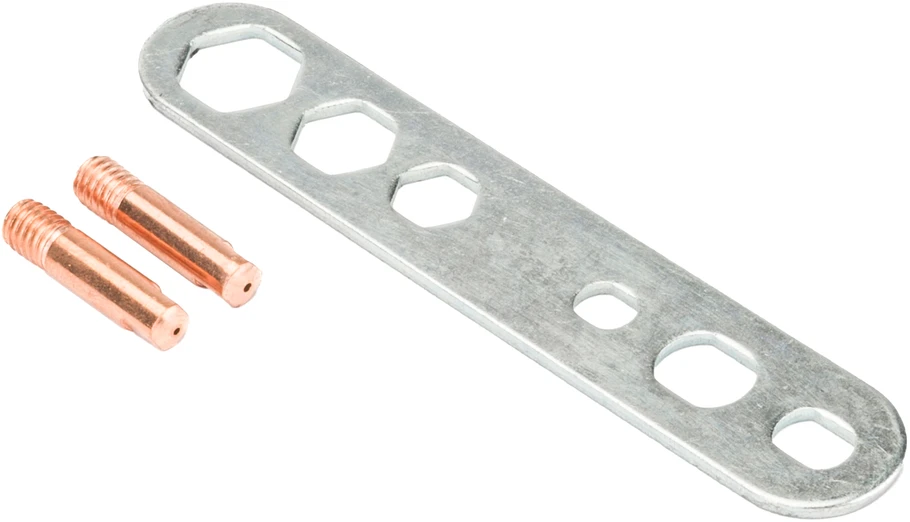

• Srovės antgaliai: 2x 0,9; 1x 0,8 [mm]
• Ritė (dvipusė), palaikanti vielą: 0,8 mm ir 1,0 mm; tipas U

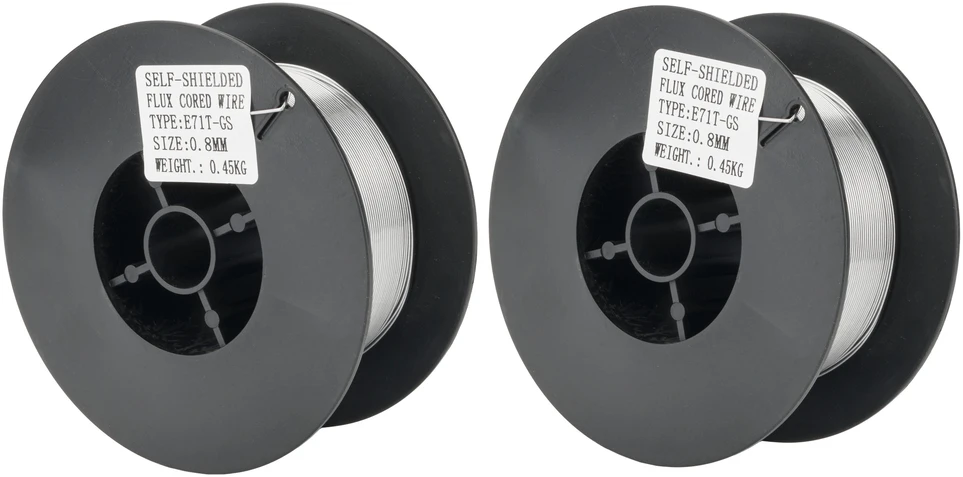

• 2x savaiminio apsauginio sluoksnio viela (flux) tipas E71T-GS 0,8 mm - 0,45 kg
• Suvirinimo kaukė
• Šepetys su plaktuku
• Universalus raktas
• Naudojimo instrukcija lenkų ir anglų kalbomis
• Originali pakuotė

IGBT TECHNOLOGIJA

Invertoriaus konstrukcija su IGBT tranzistoriais užtikrina stabilią suvirinimo srovę, didelį atsparumą trikdžiams ir mažą energijos suvartojimą išlaikant lengvą, mobilią konstrukciją.

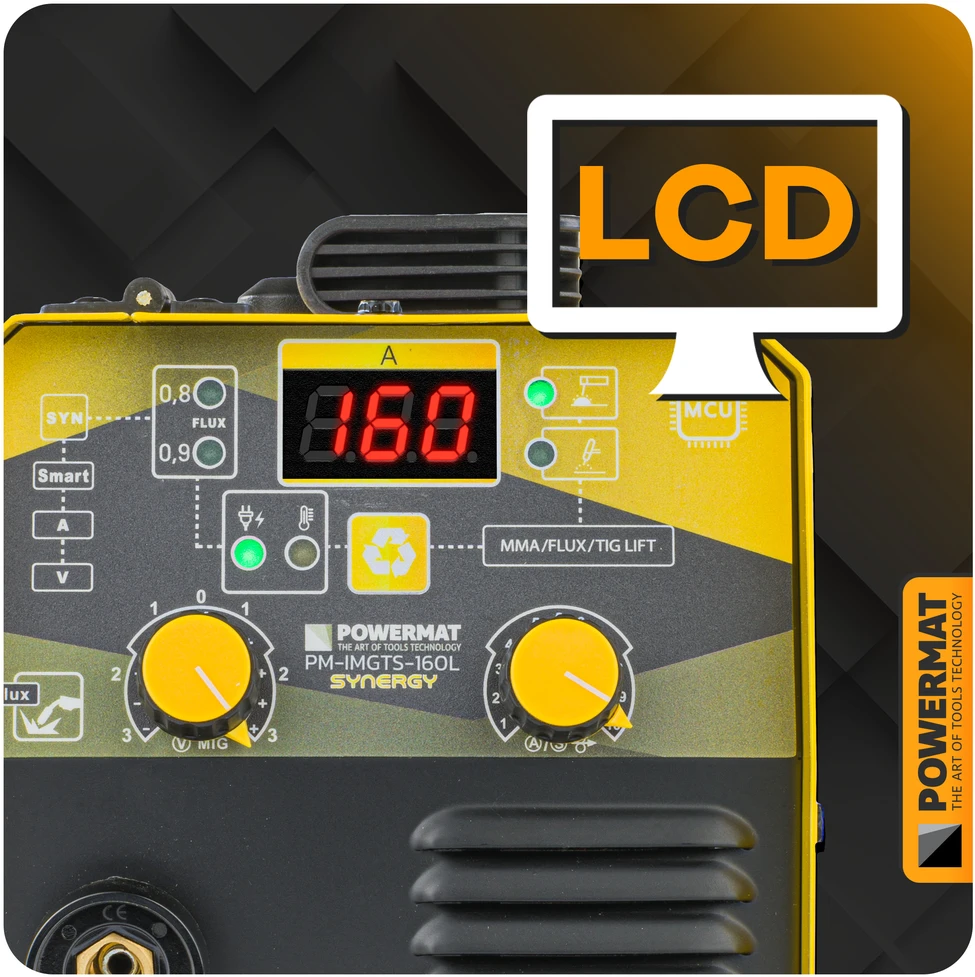

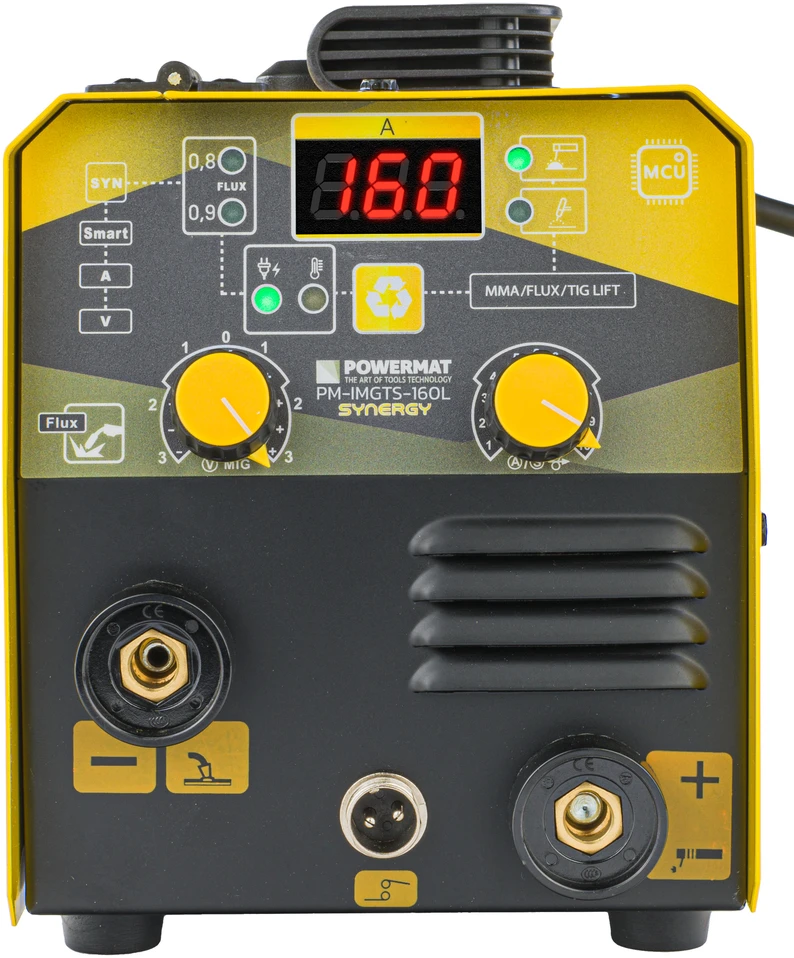

VALDYMAS IR LCD EKRANAS

Aiškus skydelis su LCD ekranu leidžia greitai pasiekti funkcijas ir tiksliai nustatyti srovę sukiojamaisiais rankenėlėmis, didinant ergonomiškumą ir darbo našumą.

SINERGija IR LANKO STABILUMAS

Sinerginis režimas automatiškai parenka parametrus aukščiausios kokybės siūlėms, ypač ant nerūdijančiojo plieno ir aliuminio, užtikrindamas sklandų ir pakartojamą lanką.

PAGALBINĖS FUNKCIJOS

HOT START palengvina uždegimą, ANTI STICK apsaugo nuo elektrodo prilipimo, o ARC FORCE stabilizuoja lanką ir kontroliuoja įsiskverbimo gylį visame lanko ilgio diapazone.

SUVIRINIMO METODAI

FCAW su savaiminio apsauginio sluoksnio vielomis be apsauginių dujų, taip pat MMA ir TIG metodų palaikymas užtikrina platų pritaikymo spektrą dirbtuvėse ir pramonėje.

NAŠUMAS IR DARBO CIKLAS

Iki 60 % našumas ir automatinis vielos padavimas leidžia greitai, pakartojamai ir ekonomiškai sujungti įvairaus storio elementus.

PADAVIMO MECHANIZMAS IR VĖSINIMAS

Tikslus 2 ritinėlių padavimo mechanizmas pašalina vielos slydimą, o įmontuotas 3ʺ turbo ventiliatorius ir terminis jutiklis apsaugo prietaisą nuo perkaitimo.

APSAUGOS IR ILGAAMŽIŠKUMAS

Elektroninės IGBT grandinės ir aktyvus vėsinimas užtikrina ilgą tarnavimo laiką, stabilias lanko charakteristikas ir patikimumą sudėtingomis sąlygomis.

KAS YRA INVERTORINIS MIGOMATAS?

Suvirinimo pusautomatis turi labai platų naudojimo spektrą. Leidžia efektyviai suvirinti įvairių tipų medžiagų grupes plačiame medžiagos storio diapazone. Naudojami IGBT tranzistoriai turi teigiamą poveikį mažesniam elektros energijos suvartojimui, didesniam atsparumui trikdžiams ir įtampos kritimams bei geroms lanko charakteristikoms.

Valdymo skydelis dabar dar lengviau valdomas, o operatorius turi greitą prieigą prie visų funkcijų. Tai teigiamai veikia ergonomiškumą ir darbo našumą gamykloje.

Prietaisas turi sinerginio suvirinimo funkciją , todėl įmanoma gauti aukščiausios kokybės siūlę suvirinant visas suvirinamas medžiagas – ypač pagamintas iš nerūdijančiojo plieno ir aliuminio.

Prietaiso elektronika pagrįsta tranzistoriais IGBT , jungiančiais dviejų tipų tranzistorių privalumus: lauko tranzistorių valdymo paprastumą ir aukštą pramušimo įtampą bei bipolinių tranzistorių perjungimo greitį. Suvirinimo srovė yra labai stabili, o tai garantuoja tobulą siūlę. Dėl IGBT technologijos prietaisas yra lengvesnis ir ekonomiškesnis energijos suvartojimo atžvilgiu.

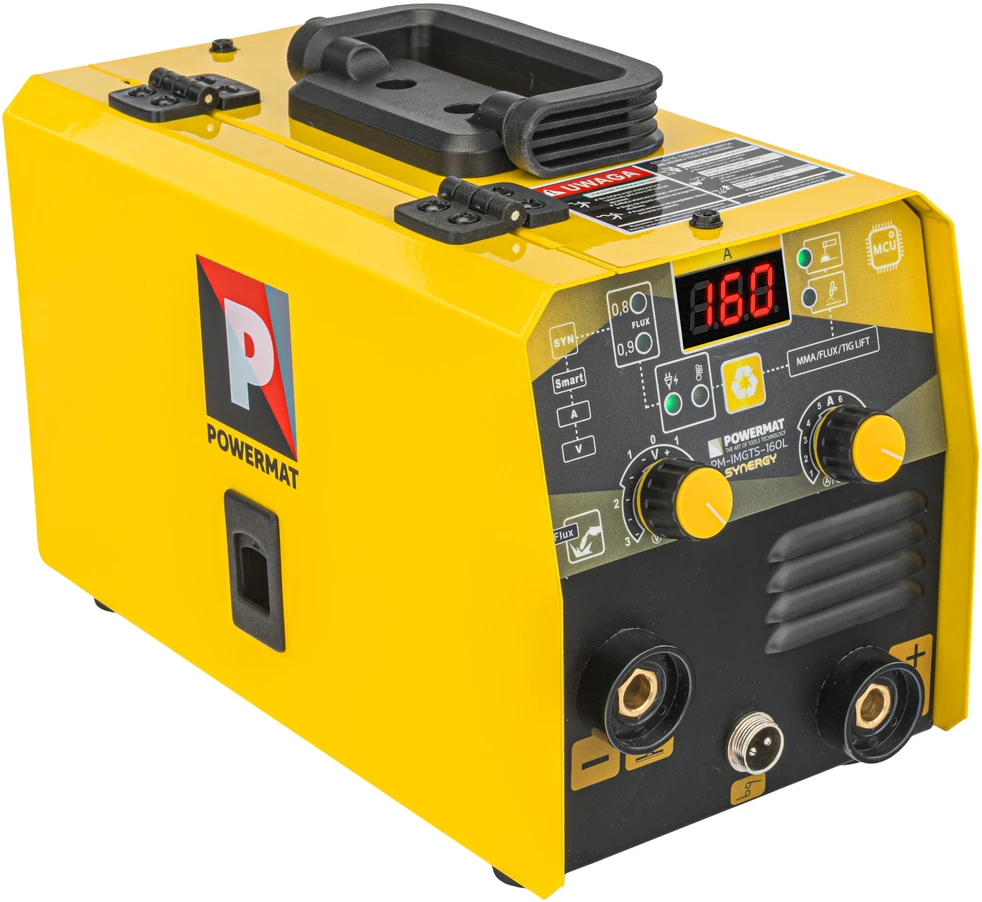

Modelis PM-IMGTS-160L yra suvirinimo automatas, kurio konstrukcija pagrįsta efektyviais IGBT tranzistoriais. Jis aprūpintas 2 aiškiais LCD ekranais, rodančiais esamą suvirinimo srovę, nustatomą sukiojamomis rankenėlėmis, o viena iš jų taip pat yra funkcijos pasirinkimo mygtukas. Migomatas aprūpintas vėsinimo ventiliatoriumi, elektroninėmis grandinėmis ir kitais komponentais, taip pat termojutikliu, apsaugančiu prietaisą nuo perkaitimo.

NAŠUMAS IR GALIMYBĖS

Didelis našumas ir efektyvus vėsinimas

Dėl IGBT tranzistorių technologijos naudojimo prietaiso našumas siekia net 60 %.

Visiškai automatinis vielos padavimas.

ĮMONTUOTOS DARBĄ PALENGVINANČIOS FUNKCIJOS

• HOT START (automatinis) , paprastai vadinamas karštuoju paleidimu, leidžia trumpam padidinti suvirinimo srovę virš suvirintojo nustatytos vertės. HOT START veikia užsidegant lankui ir skirtas apsaugoti nuo elektrodo prilipimo prie medžiagos. Tai labai palengvina elektrodo uždegimą.
• ANTI STICK (automatiškai) nutraukia / sumažina įtampą ir suvirinimo srovę įvykus elektrodo trumpajam jungimui su suvirinama medžiaga. ANTI STICK leidžia suvirintojui lengviau atitraukti elektrodą.
• ARC FORCE (0 - 10) stabilizuoja lanką nepriklausomai nuo jo ilgio. Mažinant funkcijos vertes gaunamas minkštas lankas ir mažesnis įsiskverbimo gylis, o didinant funkcijos vertes – gilesnis įsiskverbimas ir galimybė suvirinti trumpu lanku. Esant didžiausiai ARC FORCE funkcijos vertei įmanoma "įspausti elektrodą į išlydyto metalo ežerėlį ir perdegti medžiagą kiaurai.

SYNERGY TECHNOLOGIJA

Papildomą darbo komfortą ir privalumus užtikrina:

• Sinerginis režimas (SYN MIG) - funkcija, leidžianti automatiškai parinkti parametrus
• Nereikia naudoti apsauginių dujų su FLUX funkcija - patogu naudojant savaiminio apsauginio sluoksnio vielas

NAUJAUSIOS KARTOS IGBT KONVERTERIAI

Išskirtinis šio suvirinimo aparato bruožas, palyginti su konkuruojančiomis mašinomis, yra naujausios kartos IGBT konverteriai, kurie užtikrina mažą prietaiso masę ir didelį patikimumą.

Aukštos klasės IGBT tranzistoriai, naudojami konverteryje, leidžia gauti lygią siūlę ir žymiai sumažinti purslų kiekį.

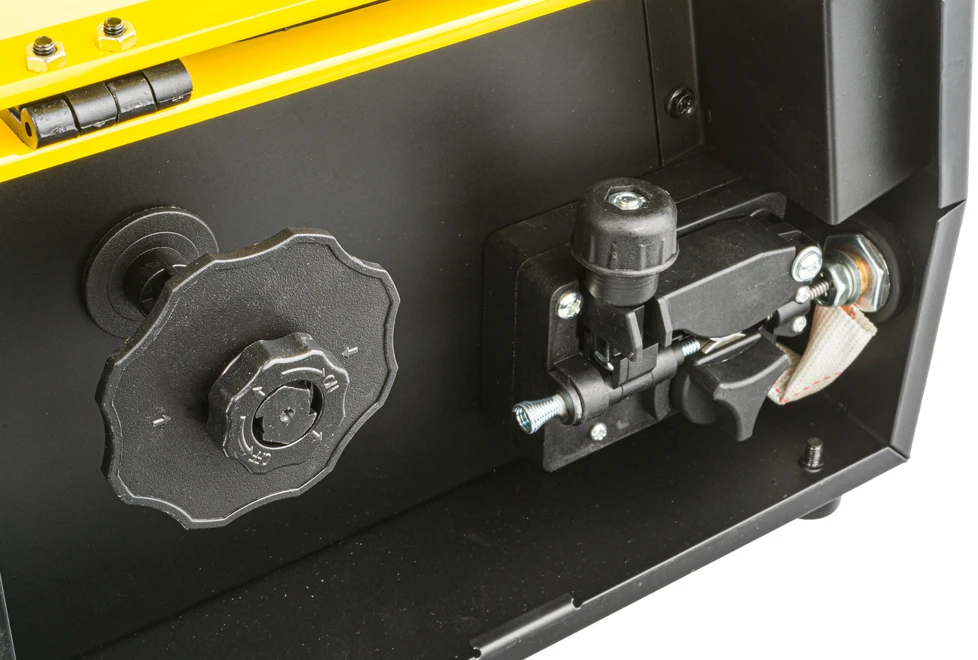

VIELOS PADAVIMO SISTEMA

2 ritinėlių padavimo mechanizmas leidžia tiksliai išstumti suvirinimo vielą , pašalinant jos slydimą.

SUVIRINIMO GALIMYBĖS

Suvirinimas FCAW metodu

Suvirinimas savaiminio apsauginio sluoksnio miltelinėmis vielomis lankiniu suvirinimu (FCAW) yra daugybę pritaikymų turintis pramoninis procesas. Visų pirma jis sukuria savo apsauginį sluoksnį, padedantį apsaugoti lanką, susidoroja su plieno užterštumu ir sukuria greitai stingstantį šlaką ant suvirinimo metalo.

Kur naudojamas šis suvirinimo metodas?

FCAW suvirinimo procesai gali būti naudojami nepaprastai universaliai. Jie naudojami, be kita ko, metalo apdirbimo pramonėje, plieno konstrukcijų ir rezervuarų statyboje, laivų statyboje ir automobilių pramonėje. FCAW procesai leidžia suvirinti įvairių medžiagų, skirtingo storio ir geometrijos elementus.

FCAW metodo suvirinimo privalumai:

• suvirinimas lauke, nes milteliai užtikrina siūlės apsaugą nuo oksidacijos.
• didelis lydymosi našumas,
• nėra šlako,
• lengvas suvirinimo lanko uždegimas,
• geras tinkamumas mechanizuotam ir automatizuotam suvirinimui,
• didelis suvirinimo greitis esant gerai siūlės kokybei,
• geras tinkamumas naudoti priverstinėse ir sudėtingose padėtyse,
• mažos suvirinimo medžiagų sąnaudos.

SUVIRINIMAS MMA METODU

Lankinis suvirinimas apvilktuoju elektrodu taip pat vadinamas MMA (Manual Arc Welding) metodu ir yra seniausias ir universaliausias lankinio suvirinimo metodas.

MMA metode naudojamas apvilktasis elektrodas, kurį sudaro metalinis strypas, padengtas presuotu apvalu. Tarp elektrodo galo ir suvirinamos medžiagos sukuriamas elektros lankas. Lanko uždegimas yra kontaktinis, paliečiant elektrodo galą prie suvirinamos medžiagos. Elektrodas lydosi, o lydyto elektrodo metalo lašai per lanką pernešami į skystą suvirinamo metalo ežerėlį, suformuojant po atvėsimo siūlę. Suvirintojas stumia elektrodą jam lydantis link suvirinamo daikto taip, kad išlaikytų pastovaus ilgio lanką, ir tuo pačiu metu stumia jo lydantį galą išilgai suvirinimo linijos. Lydantis elektrodo apvalas išskiria dujas, kurios apsaugo skystą metalą nuo atmosferos poveikio, o vėliau stingsta ir ant ežerėlio paviršiaus sudaro šlaką, kuris apsaugo stingstantį siūlės metalą nuo aplinkos poveikio. Nutraukus elektrodą nuo suvirinamo daikto, elektros lankas nutrūksta ir suvirinimo procesas pertraukiamas. Paklojus vieną siūlę, šlaką reikia pašalinti mechaniškai.

Pagrindinis skirtumas nuo kitų suvirinimo metodų yra tas, kad MMA metode elektrodas trumpėja. TIG ir MIG/MAG metoduose elektrodo ilgis visą laiką išlieka nepakitęs, o atstumas tarp laikiklio ir suvirinamo elemento visą laiką yra pastovus. MMA metode, norint išlaikyti pastovų atstumą tarp elektrodo ir suvirinimo ežerėlio, elektrodo laikiklis turi būti visą laiką stumiamas suvirinamo elemento link, todėl suvirintojo įgūdžiai vaidina ypatingą vaidmenį.

SUVIRINIMAS TIG METODU

TIG suvirinimas yra metodas, leidžiantis gauti aukščiausios kokybės siūles. Suvirinimo lankas dega tarp aukštai temperatūrai atsparaus, nelydaus volframo elektrodo ir suvirinamo elemento. Inertinės dujos, nuo kurių metodas gavo pavadinimą, sukuria bedeguonę atmosferą ir apsaugo skystą suvirinimo ežerėlį nuo cheminių reakcijų. Dėl to susidaro lygios, tolygios ir be porų siūlės. Suvirinimo medžiaga tiekiama rankiniu būdu arba iš vielos padavimo mechanizmo.

TIG suvirinimas įmanomas visiems suvirinamiems metalams. Didžiausias pritaikymo spektras – nerūdijantys plienai ir negeležiniai metalai, pavyzdžiui, aliuminis, varis ir žalvaris. TIG daugiausia naudojamas šaknies siūlės sluoksniui atlikti, nes siūlės yra švarios ir be porų, todėl gerai atlaiko dinamines apkrovas.

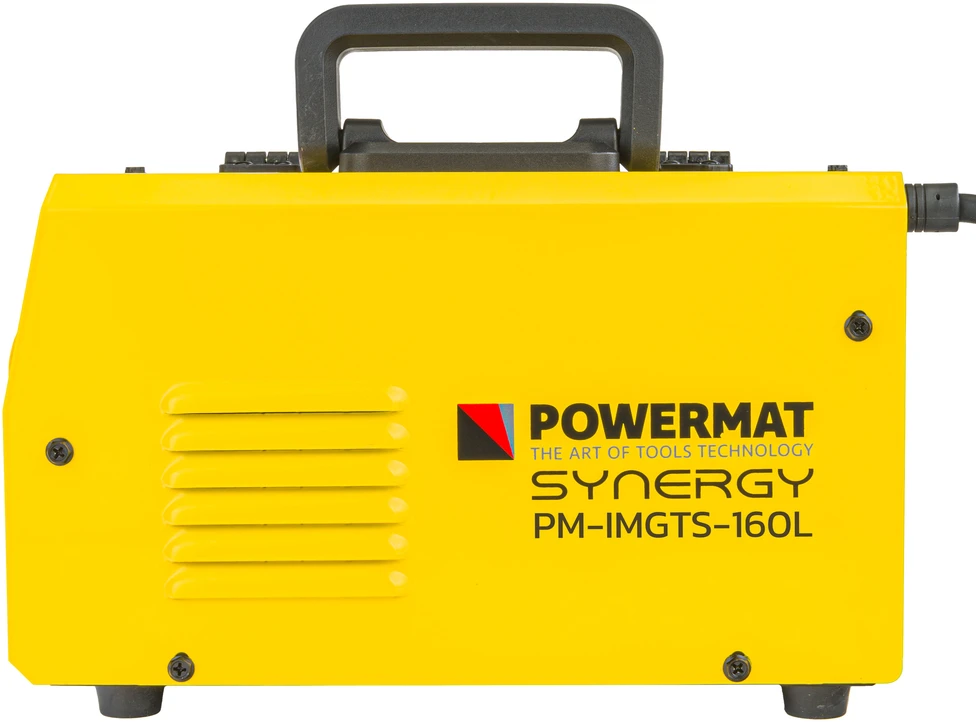

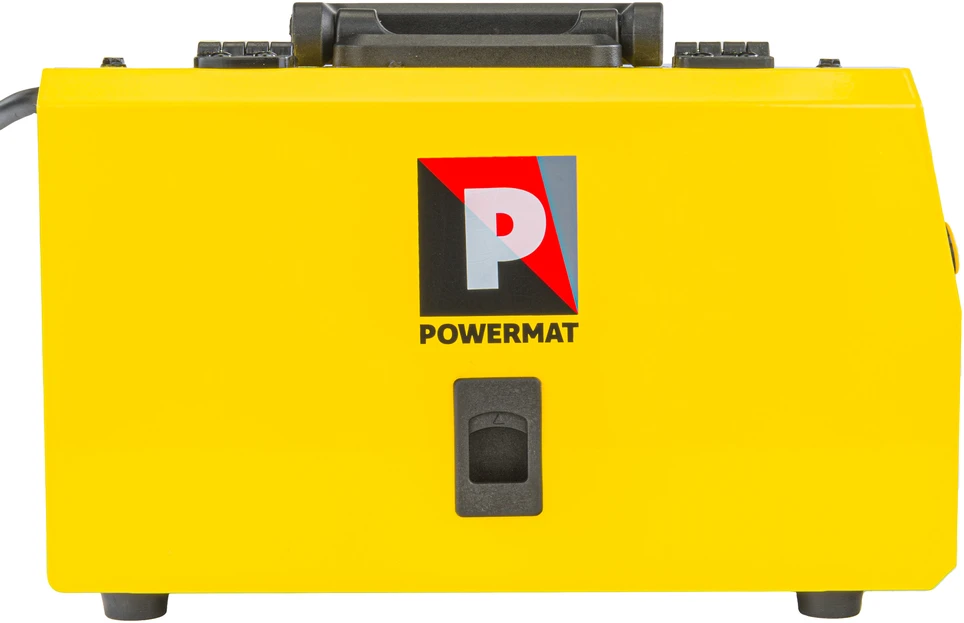

PRIETAISO MOBILUMAS

Lengva konstrukcija su sulankstoma rankena iš patvaraus plastiko leidžia lengvai perkelti visą prietaisą.

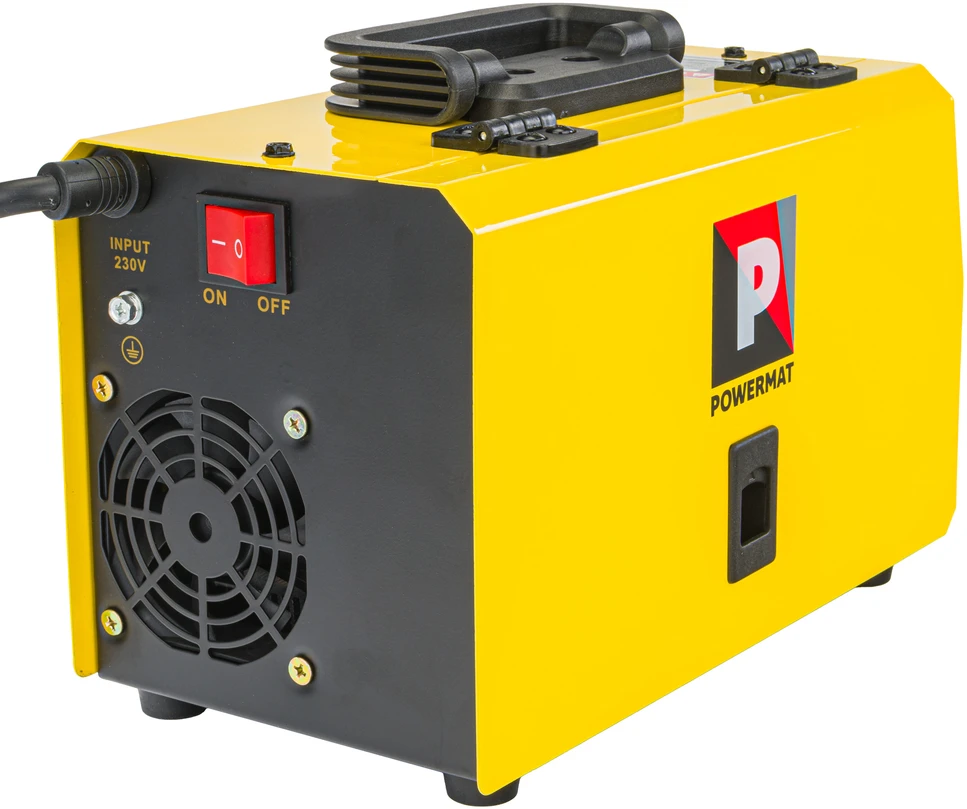

TURBOVENTILIATORIUS

Dėl masyvaus guoliuoto ventiliatoriaus mašina labai greitai atvės terminės perkrovos atveju.
