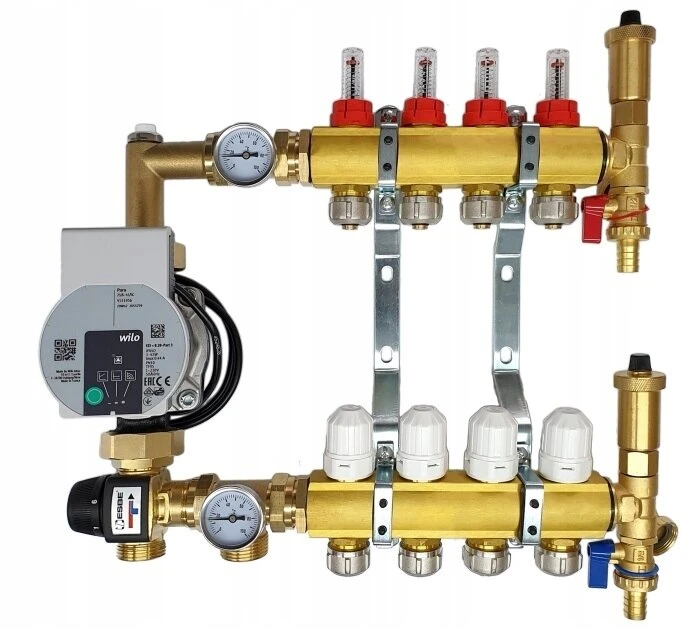

Wilo Skirstytuvas 4 grindiniam šildymui

4, skirtas grindų šildymui - grindims - su maišymo rinkiniu

• Grandinių skaičius: 4
• Kolektoriaus medžiaga: žalvaris
• Siurblių grupės medžiaga: žalvaris

Rinkinio aprašymas ir sudėtis:

Viršutinis pluoštas:

• Viršutinė sija, aprūpinta rotometrais.
• Jie leidžia tiksliai sureguliuoti srautus šildymo kilpose ir sureguliuoti grindų grandines.
• Be to, vožtuvai turi galimybę montuoti elektrinius cilindrus. Įdiegus tokius cilindrus, kiekvieną skyrių galima valdyti automatiškai, o tai vartotojui suteikia puikų komfortą & nbsp; ir patogumas.

Apatinis pluoštas:

• Apatiniame pluošte yra termoreguliaciniai vožtuvai.
• Naudodamiesi rankenėlėmis, galime sureguliuoti srautą.
• Vožtuvai turi galimybę montuoti elektrinius cilindrus. Įdiegus tokius cilindrus, kiekvieną skyrių galima valdyti automatiškai, o tai vartotojui suteikia puikų komfortą ir patogumą.

• Siurblių grupė su energija -taupanti Wilo siurblys:
• Pagaminta iš žalvario
• ESBE 20-50-ojo maišymo vožtuvas. - su reguliavimu
• Galimybė pasukti grupę (universali kairė / dešinė)
• 2 termometrai, leidžiantys valdyti temperatūrą
• Galios ir grąžinimo jungtys: 1 "GZ

Techniniai parametrai:

• Energija -taupantis siurblys Wilo pora:
• Dabartinis vartojimas: nuo 3–43W - Vigilo režime: 1 W
• Iki 80% sutaupyta elektros energijos suvartojimo, palyginti su įprastais siurbliais
• Siurblio darbo tylus veikimas ir patikimumas
• Kėbule - elektroninis siurblio reguliavimas
• Gamyklos temperatūra: mažiausiai 0*c, maksimalus + 100*c
• Maksimalus darbinis slėgis: 6 bar
• Montavimo ilgis: 130 mm
• pakėlimo aukštis: 6m

Siurblio pranašumai:

• Patobulinta paslaugų skydelis
• Mažesni matmenys & nbsp; Aptarnavimo komisija palengvina pastatus, pvz. Kolektoriaus spintelėje
• Trys apibrėžtas dellt p = const, delta p = var, n = konstanta (dviem ankstesnės kartos yonos pora)
• Galimybė blokuoti pokyčius nustatymuose - užkirsti kelią neteisėtiems pakeitimams
• Galimybė grįžti į gamyklos nustatymus
• Automatinė ventiliacijos funkcija
• Automatinė „atrakinimo“ funkcija
• Maitinimo kabelis su kištuku su galimybe atjungti siurblį
• Auto-Chrona funkcija

Vienas iš svarbiausių siurblio grupės elementų - ESBE vožtuvas:

ESBE yra įdiegtas mūsų siurblio grupėje padidėjus KVS srautams 3,4 m3/h - Dėl tokio vožtuvo naudojimo Grindys įkaista daug greičiau , kuris daro didelę įtaką & nbsp; sumažinti šildymo sąnaudas.

Daugelyje grindų šildymo kolektorių rinkoje yra 1,6 m3/h vožtuvas. arba 2,3 m3/h.

Mūsų vožtuvas su 3,4 m3/h srautais KVS suteikia dar didesnę skysčio srauto laisvę, o tai daro didelę įtaką grindų šildymo sistemos efektyvumui. Tai labai svarbus sistemos elementas.

Rinkinys yra vožtuvas su temperatūros diapazonu: & nbsp; 20-50 ° C - Kuris taip pat yra labai svarbus klausimas. Dėl tokio plataus temperatūros kontrolės diapazono - galimybė sureguliuoti temperatūrą grindų šildymo sistemoje žymiai padidėja.

Daugelyje apatinių grindų šildymo kolektorių rinkoje yra vožtuvas su 20–43 ° C reguliavimo diapazonu - tokie vožtuvai suteikia mums mažesnę sistemos temperatūros reguliavimo sistemą.

• Temperatūros matavimas ir vandens priežiūra grindyse esant tinkamoje temperatūroje atliekamas naudojant ESBE termostatinį vožtuvą
• Šis vožtuvas greitai sumažina tiekimo vandens temperatūrą iki tinkamo lygio, nereikia įdiegti papildomų sudėtingų prietaisų.
• Nustatykite nustatytą vožtuvo rankenėlės temperatūrą.
• Pasiekęs nustatytą temperatūrą, vožtuvas užsidaro, nutraukdamas karšto vandens tiekimą iš centrinės šildymo krosnies. Kai vandens temperatūra nukrenta, vožtuvas atsidaro ir leidžia iš maitinimo šaltinio.
• vožtuvas su temperatūros diapazonu: & nbsp; 20-50 ° C

• „Euroconus“ jungtys, sujungus 16 mm PEX vamzdį
• Kiekvienoje paskirstymo aukšto kilpos išvestyje yra 16x3/4 "jungtis.

• VENTING - Trigger Sets - 2 PCS
• Venerai - automatinis

• Termometrai - 2 vnt

Veiksmo pavyzdys:

Komplektas apima:

- Platintojas - 4 grandinės (Dvi sijos - apatinė ir viršutinė) su rotometrais (srautiniais) ir termoreguliaciniais vožtuvais.

- Pump Group Su priešu -AVETS Wilo pora ir esbe maišymo vožtuvas 20-50 ° C , KVS 3.4 M3/H

- „Euroconus“ jungtys PEX 16 mm vamzdžių - 8 vnt.

- kolektoriaus rankenos - 2 vnt

- Nutekėjimo ventiliacijos sindromas - 2 vnt

- termometras - 2 vnt
